组合式模块网带可调支撑输送设备

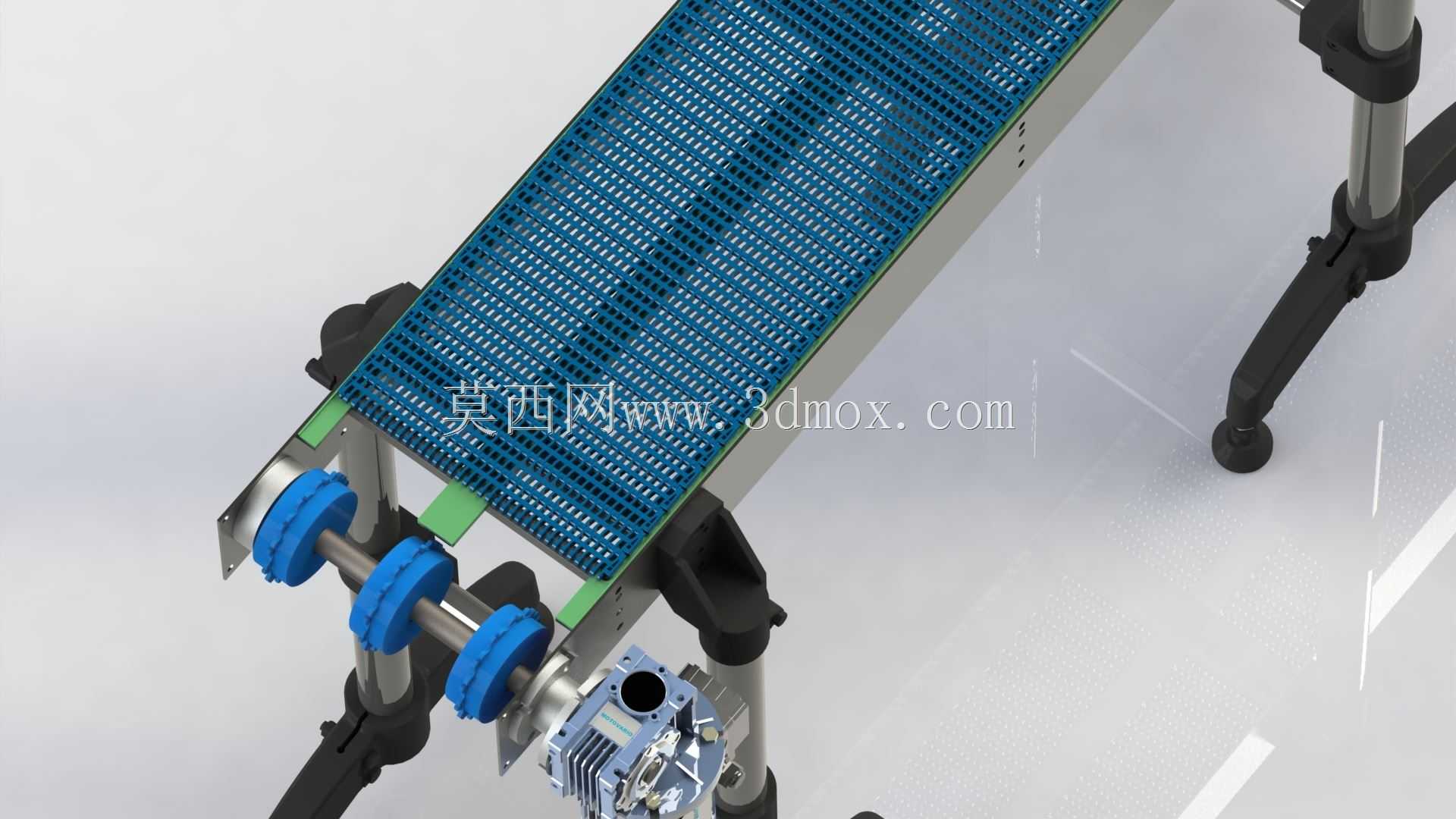

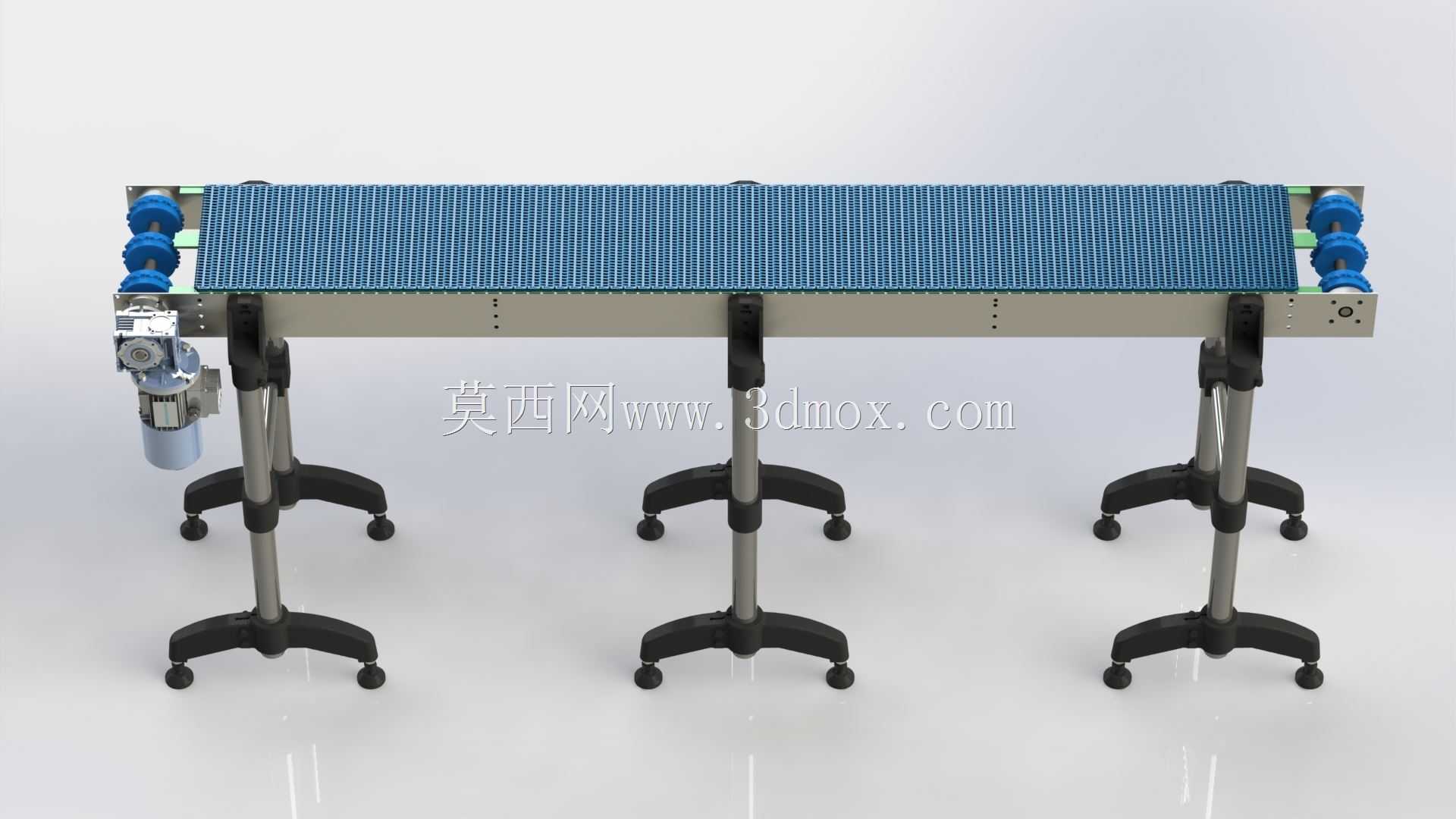

　　这款组合式带式输送设备，主要面向食品包装、日化产品分装、小型零部件加工等产线的物料转运场景，可衔接不同工位的加工、检测、包装设备，完成工件在工序间的平稳传递，替代人工搬运降低产线流转的磕碰风险与人力成本。设备采用模块化网带作为承载输送面，网带表面的网格结构既可以保证输送过程的透气性，适配需要沥干、通风冷却的物料输送需求，也能避免光滑工件在输送过程中出现打滑偏移，相比普通平皮带更耐油污、耐轻度磨损，日常维护仅需更换局部损坏的网带模块，无需整体更换带体。支撑结构采用可调节高度的立柱搭配三脚带脚轮底座，单组立柱可独立调整高度，能够适配不同高度的上下游设备对接需求，底部脚轮带锁止结构，既可以根据产线布局调整设备摆放位置，

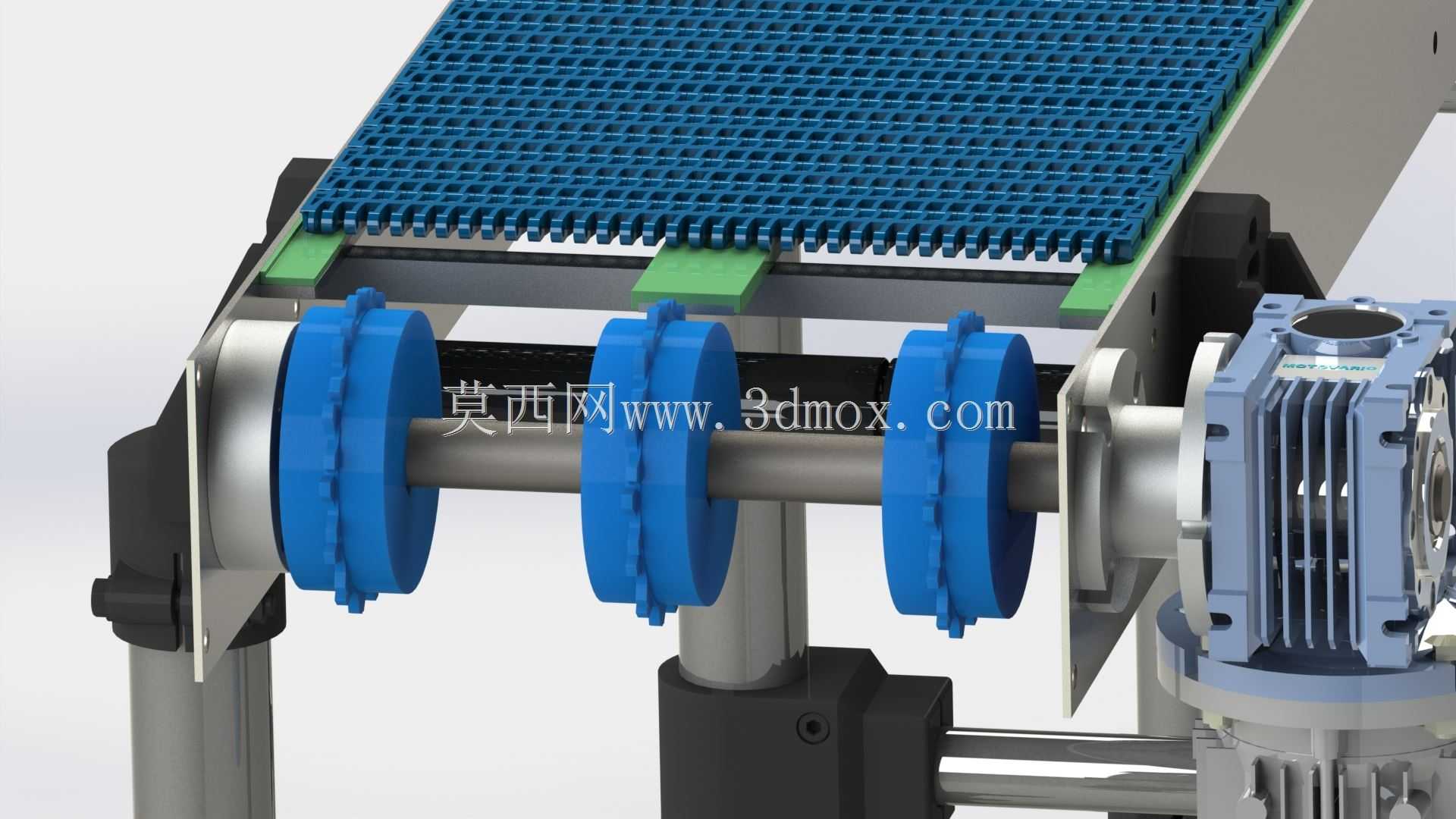

　　锁止后也能保证设备运行时的稳定性，不会因输送负载出现位移。驱动端布置在设备一侧，采用减速电机直连驱动辊的结构，传动路径短传动效率高，设备两端的从动辊带张紧调节结构，可根据网带使用后的松弛情况调整张紧度，保证输送速度稳定无跑偏。设计阶段采用分段式机架拼接思路，单段机架长度统一，可根据实际产线的输送距离需求增减机架段数，灵活组合出不同长度的输送线，机架采用铝合金型材与钣金件搭配，兼顾结构强度与设备整体重量，安装时无需大型吊装设备，两名操作人员即可完成拼接组装。设备的安装边界需预留驱动端的电机维护空间，两侧预留网带调整的操作空间，底部支撑脚轮的调节范围可覆盖常规产线700mm至1100mm的工作面高度需求，

　　对接设备时仅需调整对应位置的立柱高度，即可保证输送面与上下游设备工作面齐平，避免工件转运时出现卡滞掉落。输送面两侧可根据需求加装挡边、导向条等附件，适配不同尺寸的工件输送，防止小尺寸工件从带体两侧掉落，两端的辊筒端盖做了圆弧过渡处理，避免网带运行过程中出现剐蹭磨损，延长网带的使用寿命。
