双列链条式双托盘输送设备结构设计

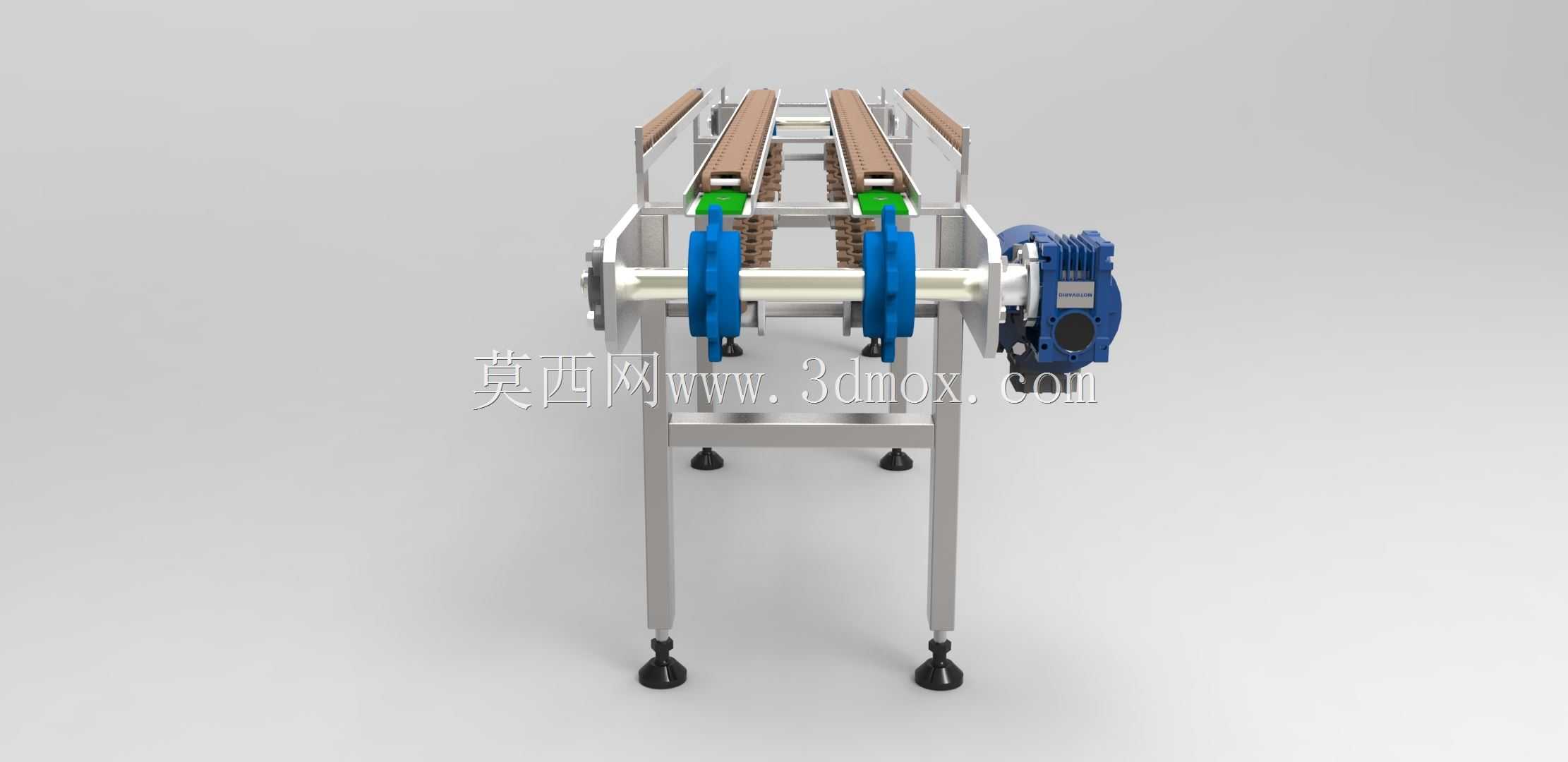

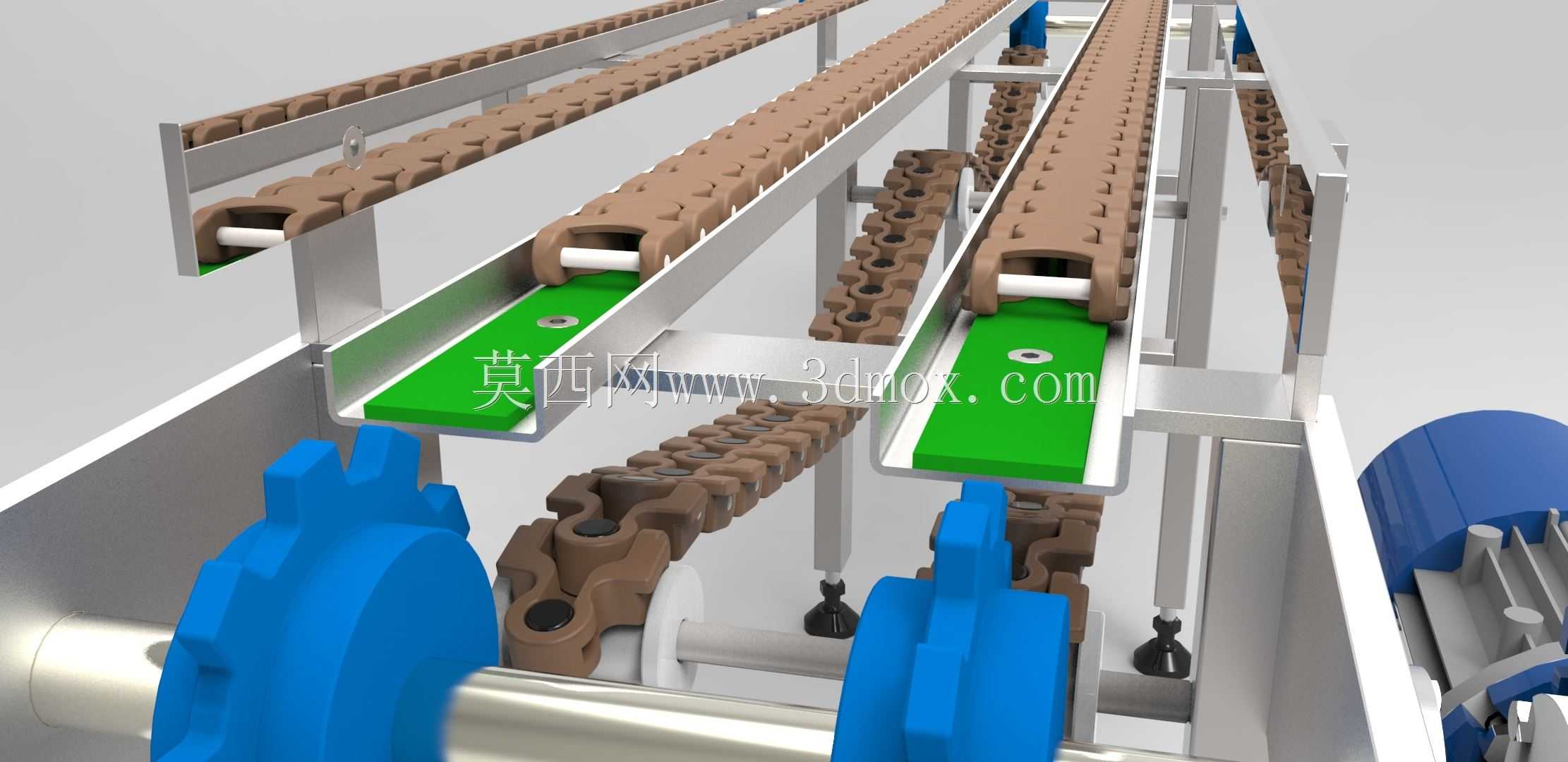

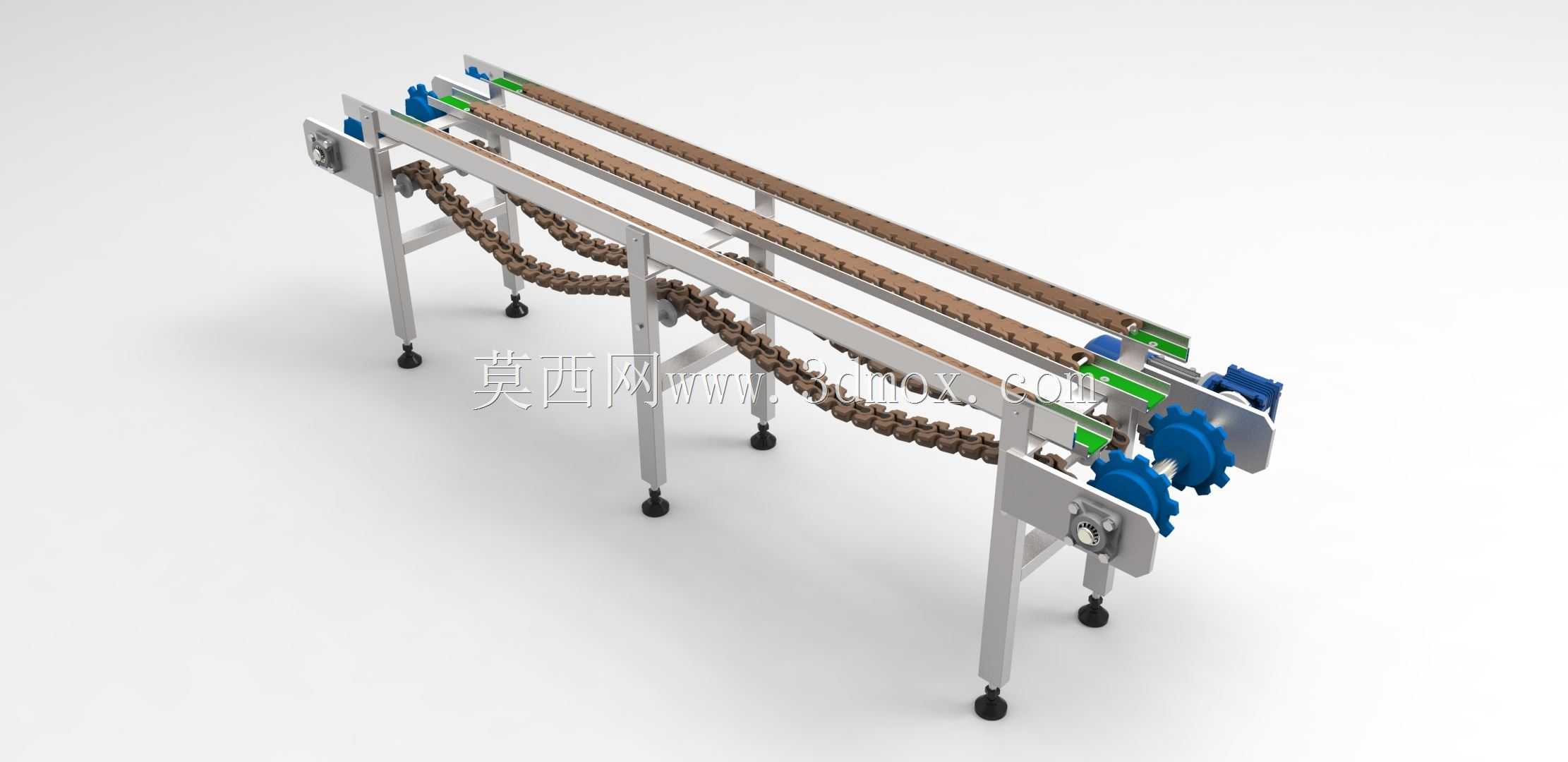

　　这款双托盘输送结构主要面向包装、食品加工、电子组装等行业的产线工位间物料转运场景，可同时承载两个标准工装托盘完成水平方向的定点输送，适配多工位并行作业的产线布局需求，解决单道输送线节拍不足、托盘流转等待的常见产线痛点。设备采用双排单侧驱动的链条输送形式，驱动端布置在设备端部，通过链轮啮合带动两侧同步运行的输送链条，托盘底部直接搭接在链条外链板上完成承载，无需额外设置托盘载具，结构简洁且维护成本低，日常仅需定期检查链条张紧度与润滑状态即可保障稳定运行。设计阶段优先考虑了产线安装的边界适配性，支腿采用可调节脚杯结构，可根据现场地面平整度调整整体高度，调节范围覆盖±30mm，适配不同高度的上下游设备对接需求，

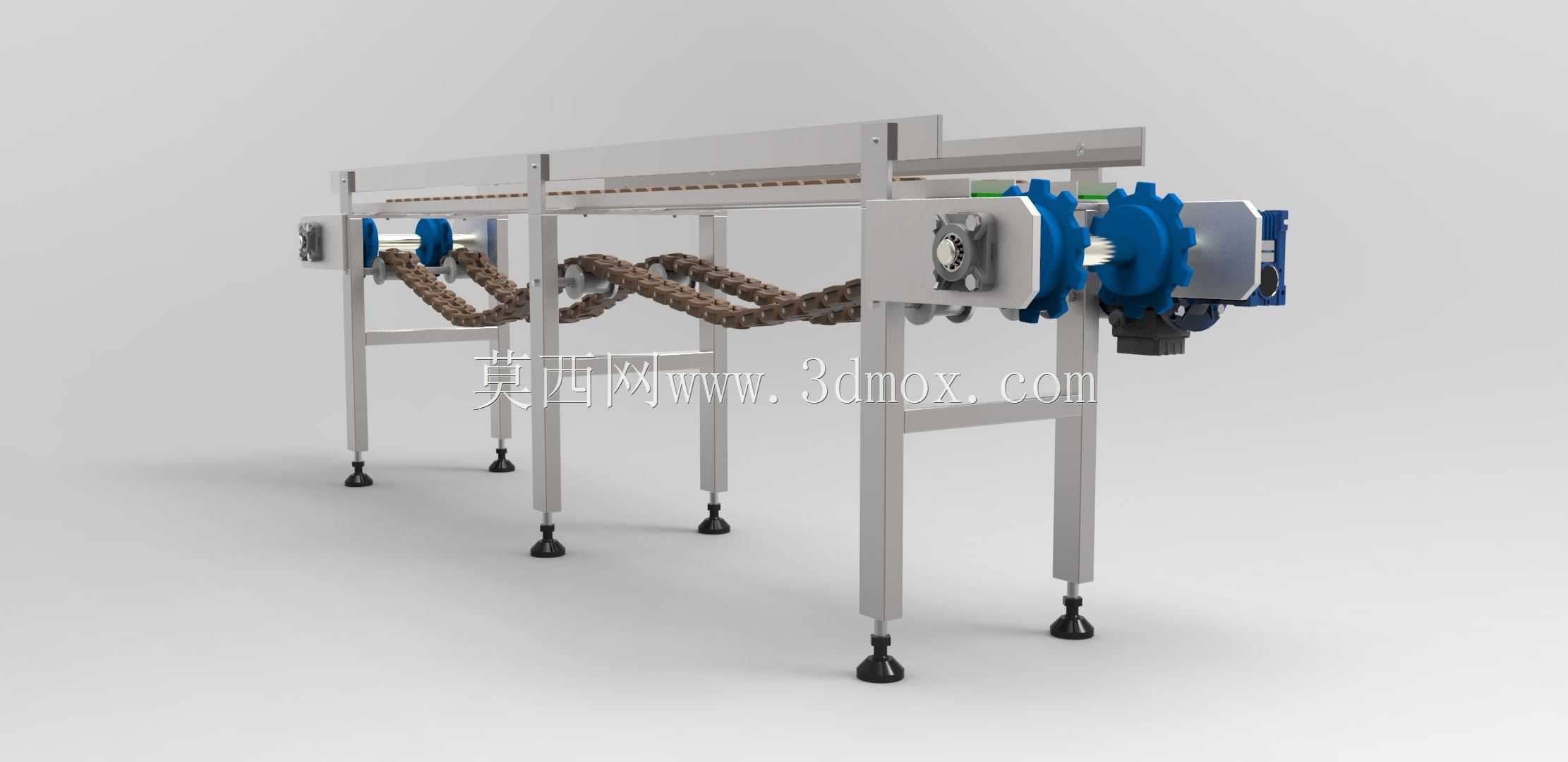

　　整体线体宽度控制在450mm以内，长度可根据产线实际需求做模块化拼接，单段标准长度为2000mm，可多段拼接组成长距离输送线，端部预留驱动电机安装位与链轮张紧调节空间，张紧结构采用螺栓顶紧式滑块调节，无需拆解线体即可完成链条张紧度调整。线体框架采用标准铝型材拼接成型，兼顾结构强度与轻量化需求，两侧设置导向挡边，避免托盘运行过程中出现偏载掉道问题，端部设置机械限位块，防止托盘超程脱出输送线体，同时可在挡边对应工位位置加装传感器安装位，适配产线的托盘到位检测、工位阻挡等自动化升级需求。从结构受力角度看，链条选型匹配单托盘最大15kg的承载需求，双托盘同时承载时框架受力均匀，支腿布置间距控制在800mm，避免长跨度下框架出现下挠变形，

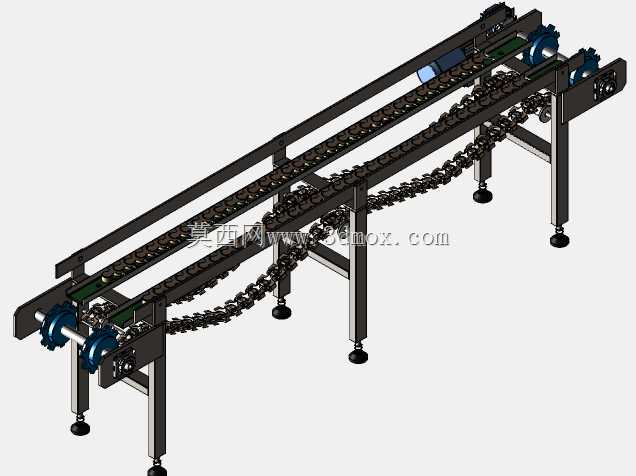

　　驱动链轮采用齿部淬火处理，提升耐磨性能，延长易损件更换周期，从动端采用带座轴承支撑，转动阻力小，运行噪音控制在65分贝以内，符合车间作业环境的噪音要求。该结构可直接作为产线的主输送段使用，也可搭配顶升移栽、转角机构组成环形输送回路，适配不同的产线布局逻辑，建模过程中所有配合尺寸均按照实际加工公差预留，型材连接位置的打孔位置、螺栓规格均符合通用工业安装标准，可直接导出工程图用于加工生产。
