柔性链板输送设备三维结构设计

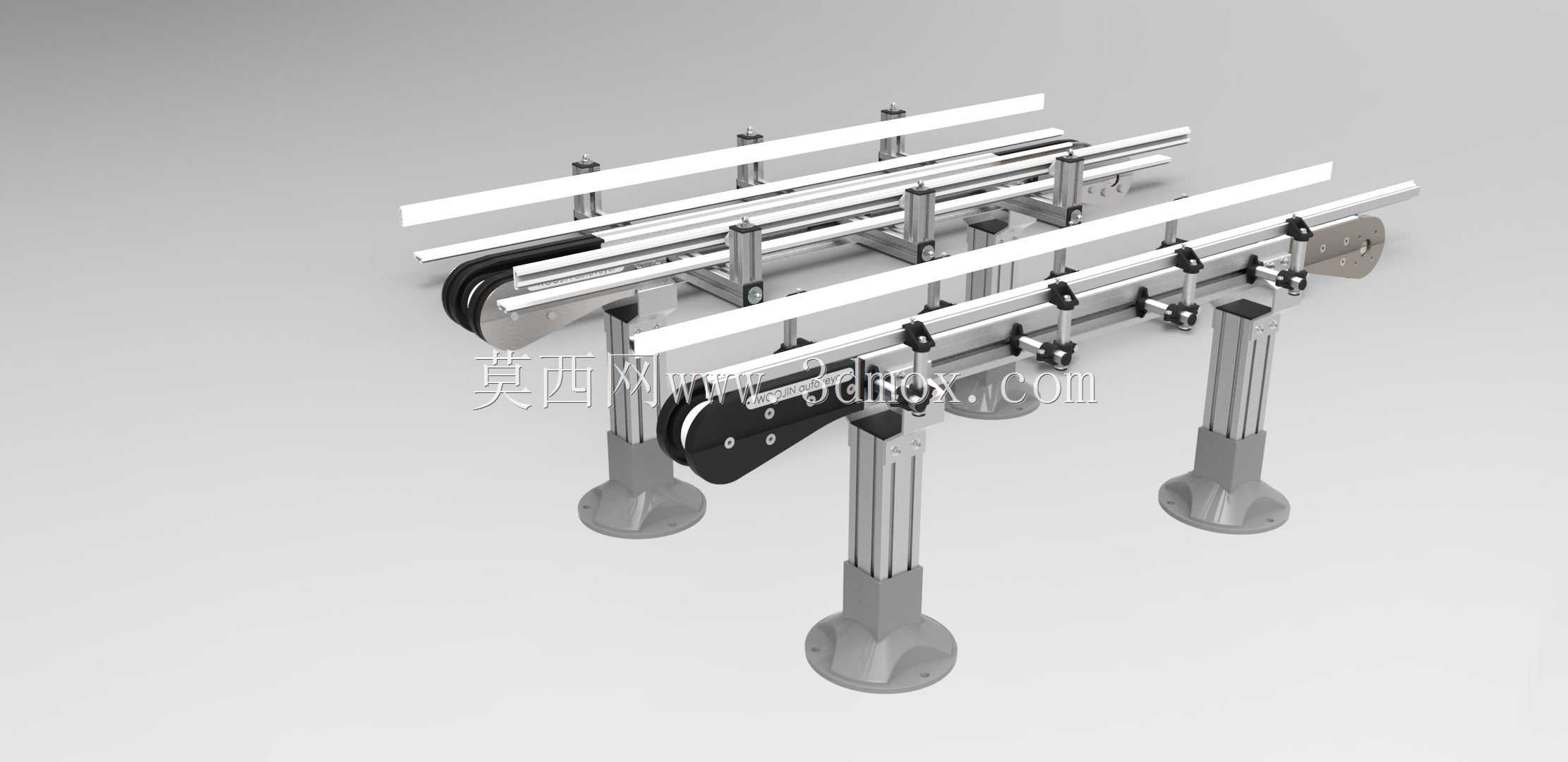

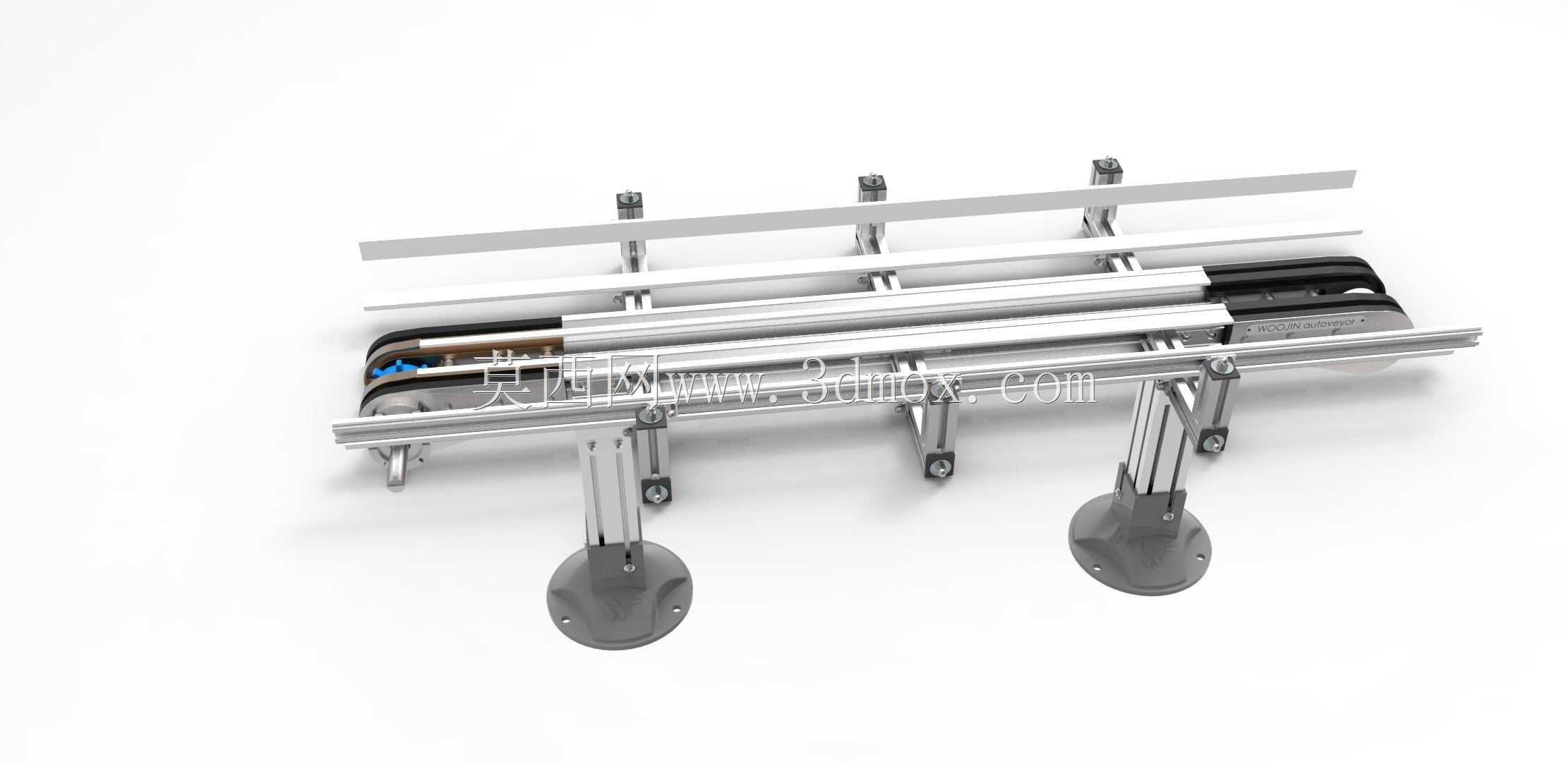

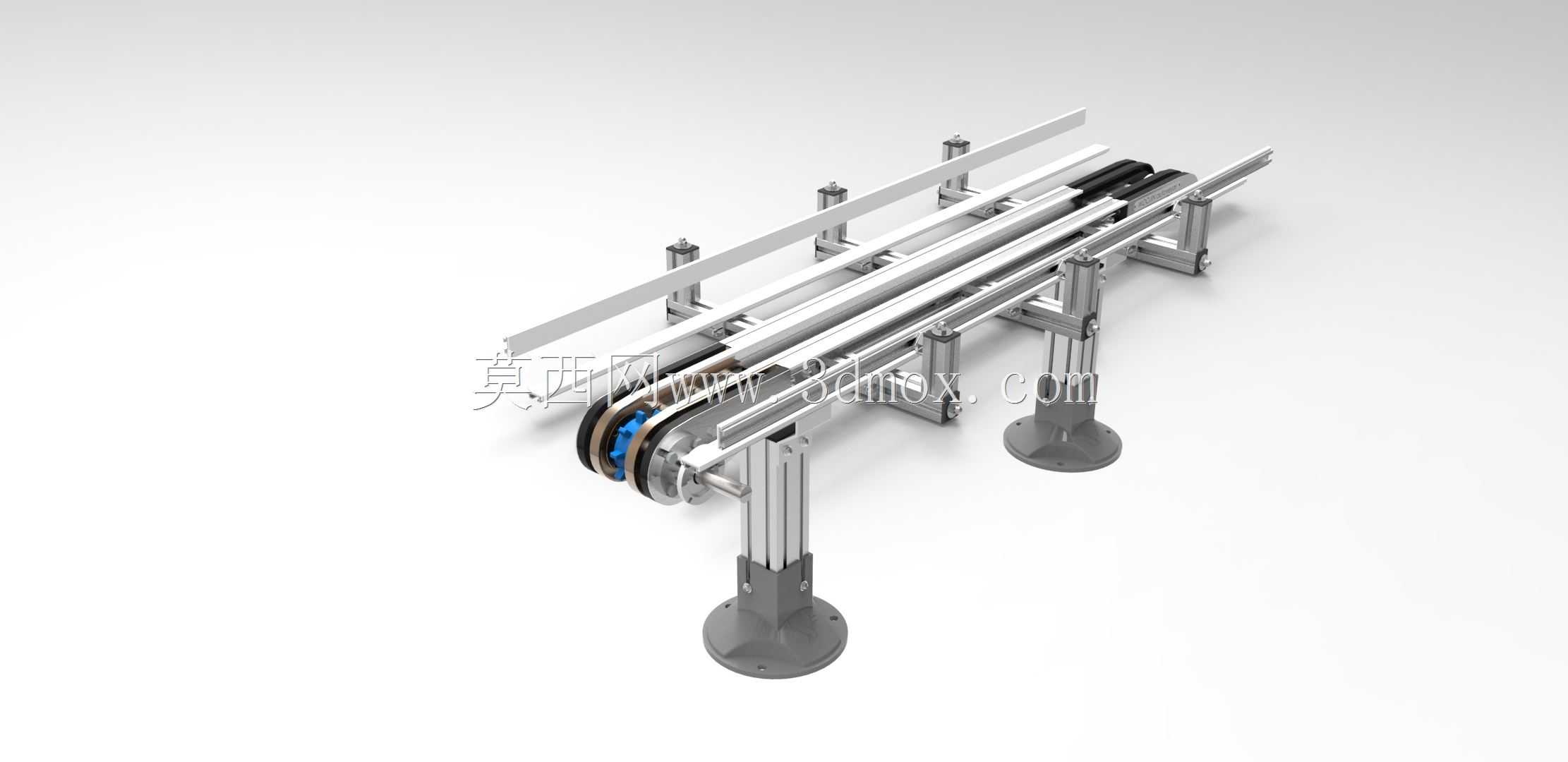

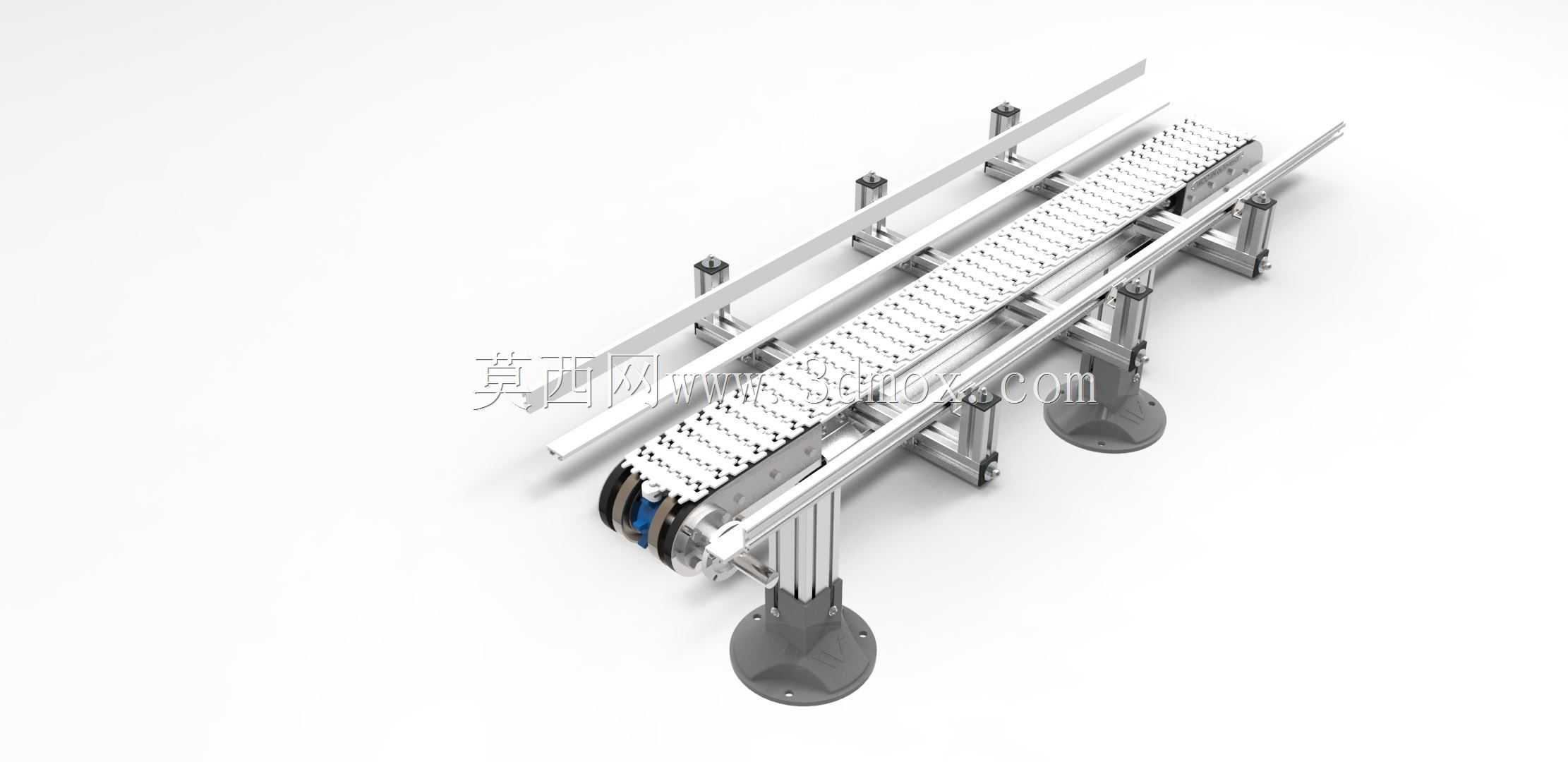

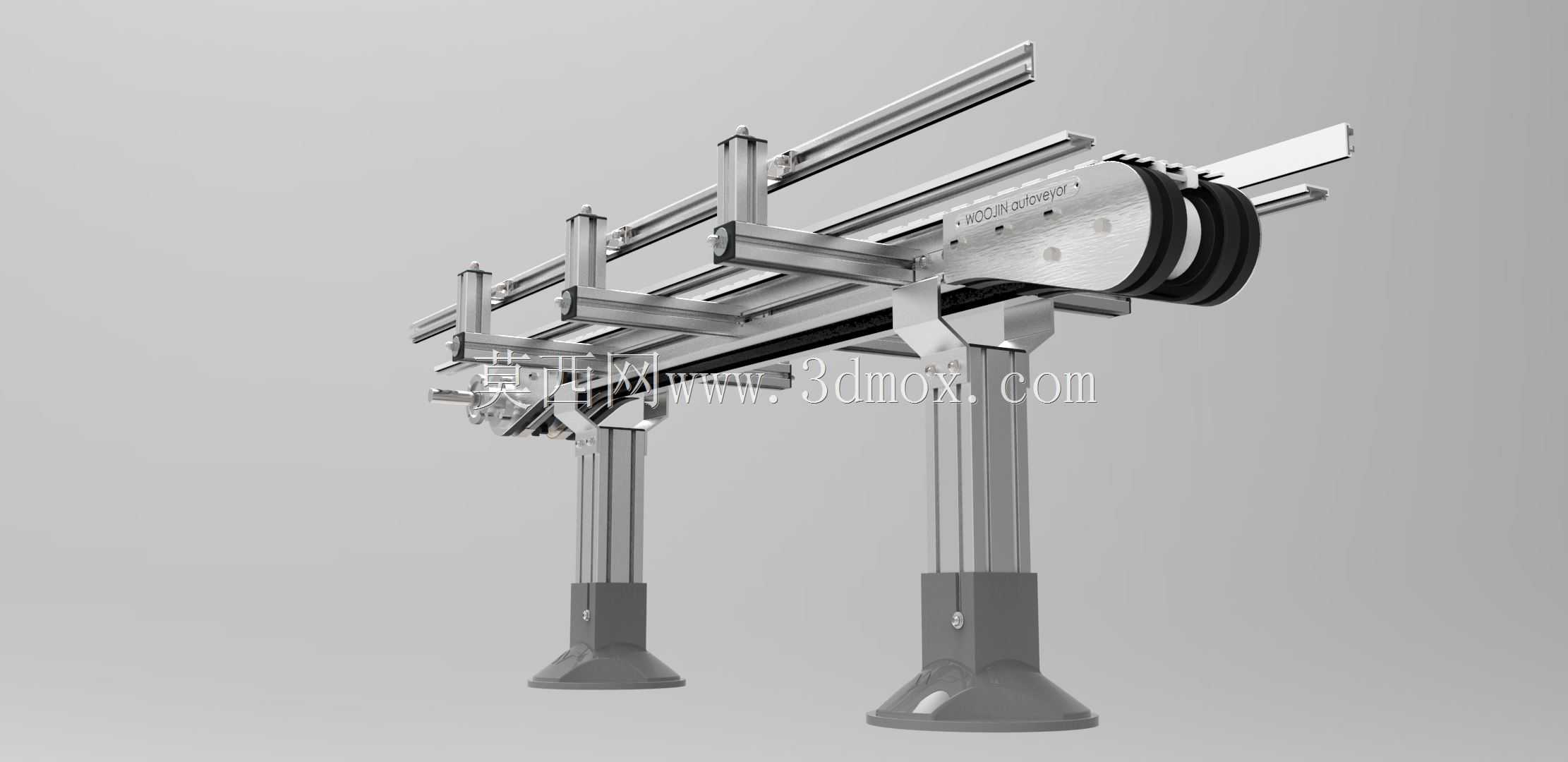

　　这款柔性链板输送设备的三维结构，适配多行业轻型物料的连续输送需求，常见于食品包装、电子元器件组装、日化产品分拣等产线环节，可衔接不同工位的加工、检测、包装设备，完成物料在工序间的平稳转运，解决传统刚性输送线无法灵活适配产线布局、转弯段易卡料的痛点。设备主体采用模块化铝型材搭建机架，搭配圆形地脚支撑，可通过调节地脚高度适配不同车间地面的平整度，安装时无需复杂的预埋固定，单段线体的安装边界可根据产线排布灵活调整，支腿与型材横梁采用T型螺栓连接，后期调整线体高度、增减辅助导向结构时无需整体拆解机架。输送工作面采用柔性塑料链板拼接结构，链板节距小，转弯半径可根据布局需求做小半径适配，相比传统皮带输送，链板表面耐磨性能更优，不易出现皮带跑偏、

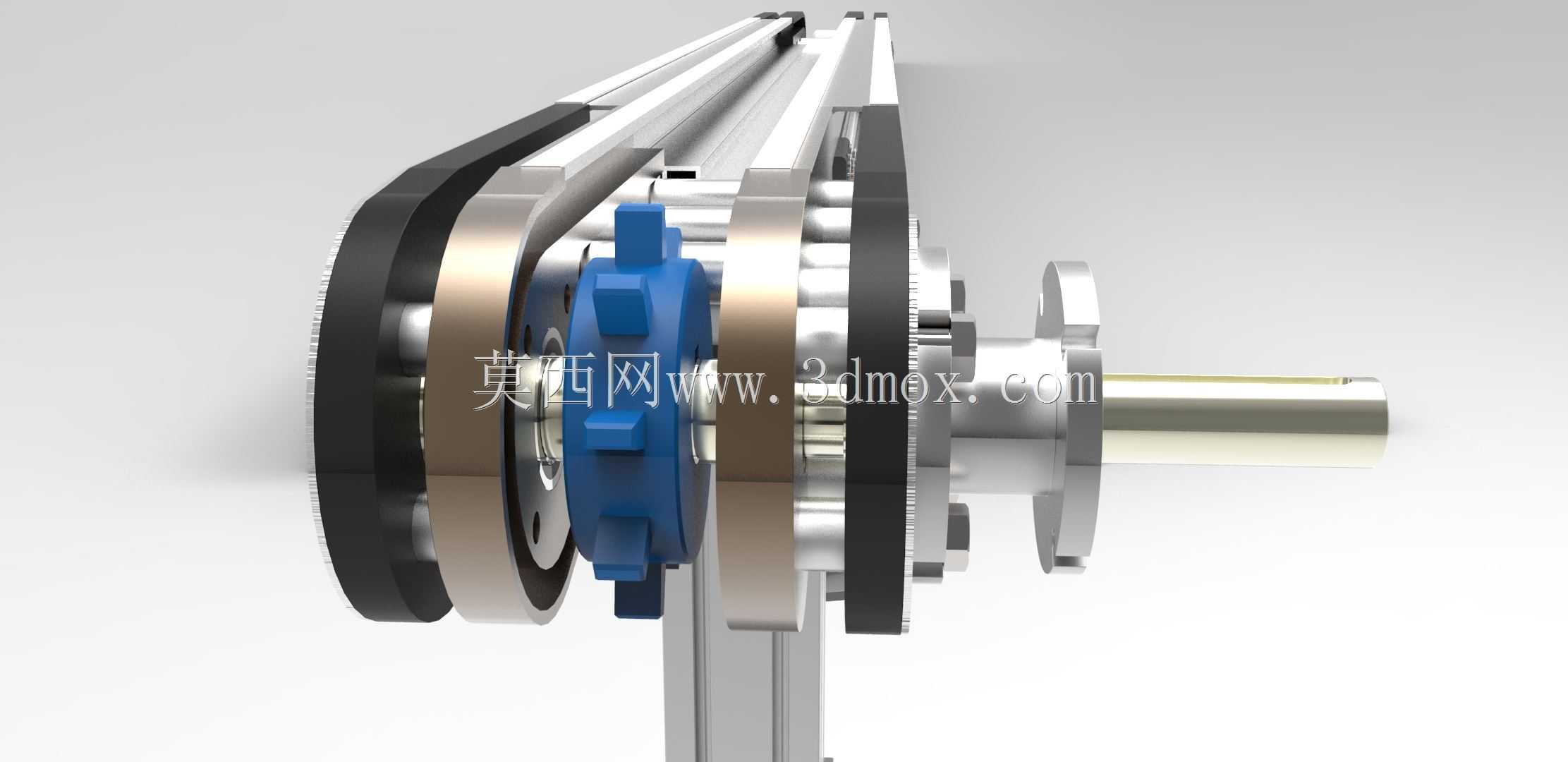

　　老化打滑的问题，输送过程中物料放置平稳，不会因线体小幅振动出现偏移。线体两侧设置可调式导向护栏，护栏通过型材连接件固定在机架两侧，可根据输送物料的外形尺寸调整护栏间距，适配不同宽度的盒装、袋装、小型工装托盘输送，护栏顶端做圆弧过渡处理，避免物料输送过程中被剐蹭损伤。驱动端采用端部内置电机驱动结构，将传动组件整合在链板驱动轮内部，减少线体端部的外凸结构，节省产线安装空间，驱动轮与链板的啮合间隙经过反复校核，运行过程中无跳齿、卡顿问题，从动端设置张紧调节结构，可通过调整从动轮位置补偿链板长期运行产生的伸长量，延长链板使用寿命。建模过程中对所有连接位置做了干涉校验，铝型材的槽口位置、螺栓安装预留空间、链板运行的活动间隙都做了精准预留，

　　导出的三维结构可直接用于工程出图、产线布局仿真，也可作为同类型输送设备设计的参考原型，调整链板宽度、线体长度、驱动功率后即可适配不同的输送载荷需求。线体底部的圆形地脚采用防滑橡胶垫设计，运行时可降低整机振动传递到地面的噪音，支腿与横梁的连接位置设置加强角件，保证长距离线体运行时机架不会出现晃动变形，整体结构无复杂定制加工件，大部分零部件采用标准工业铝型材、标准链板、标准紧固件，加工采购成本低，组装调试难度小，适合快速搭建临时产线或者频繁调整布局的柔性生产车间使用。
