磁性弯段顶部链角输送轨道结构

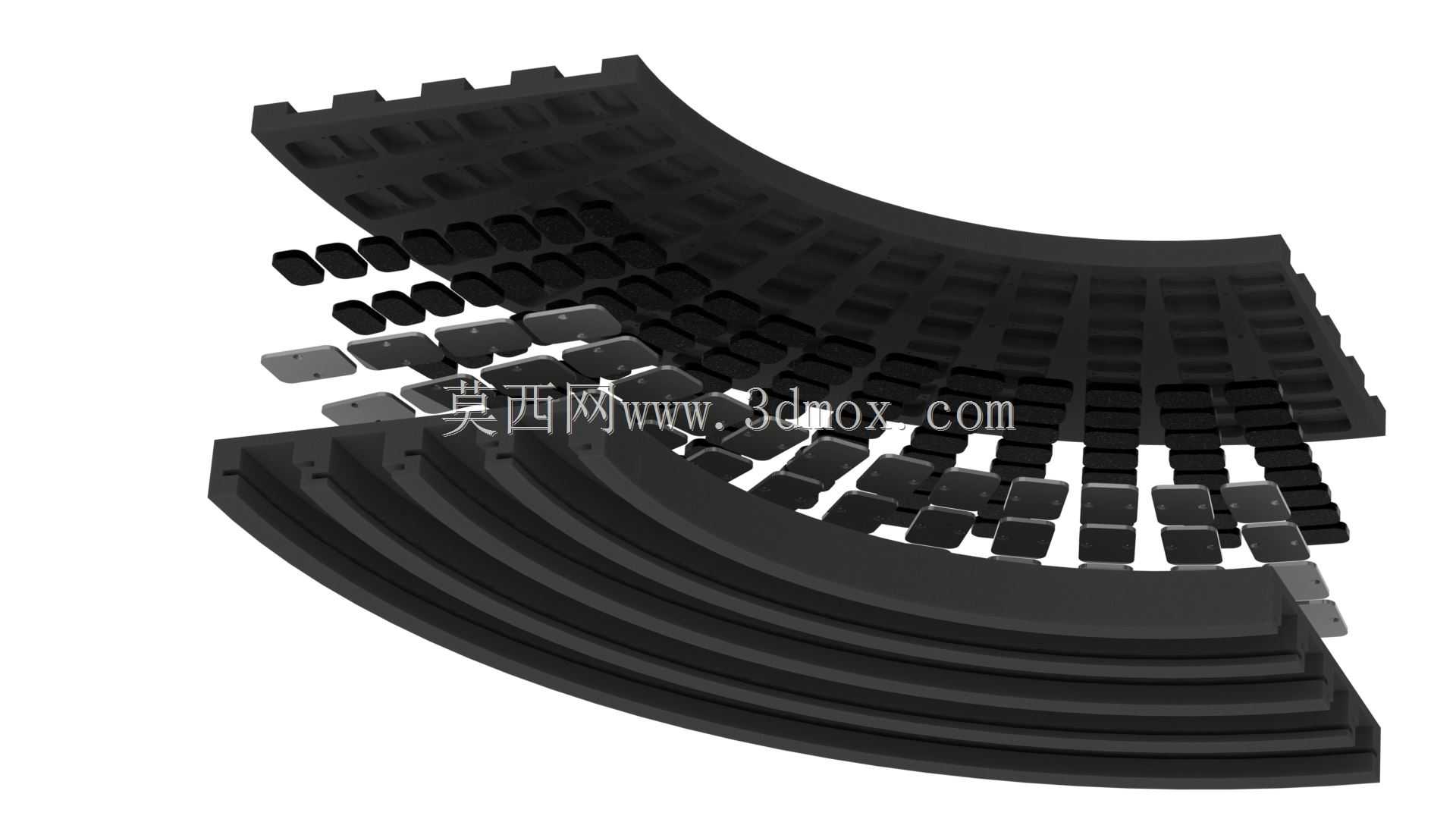

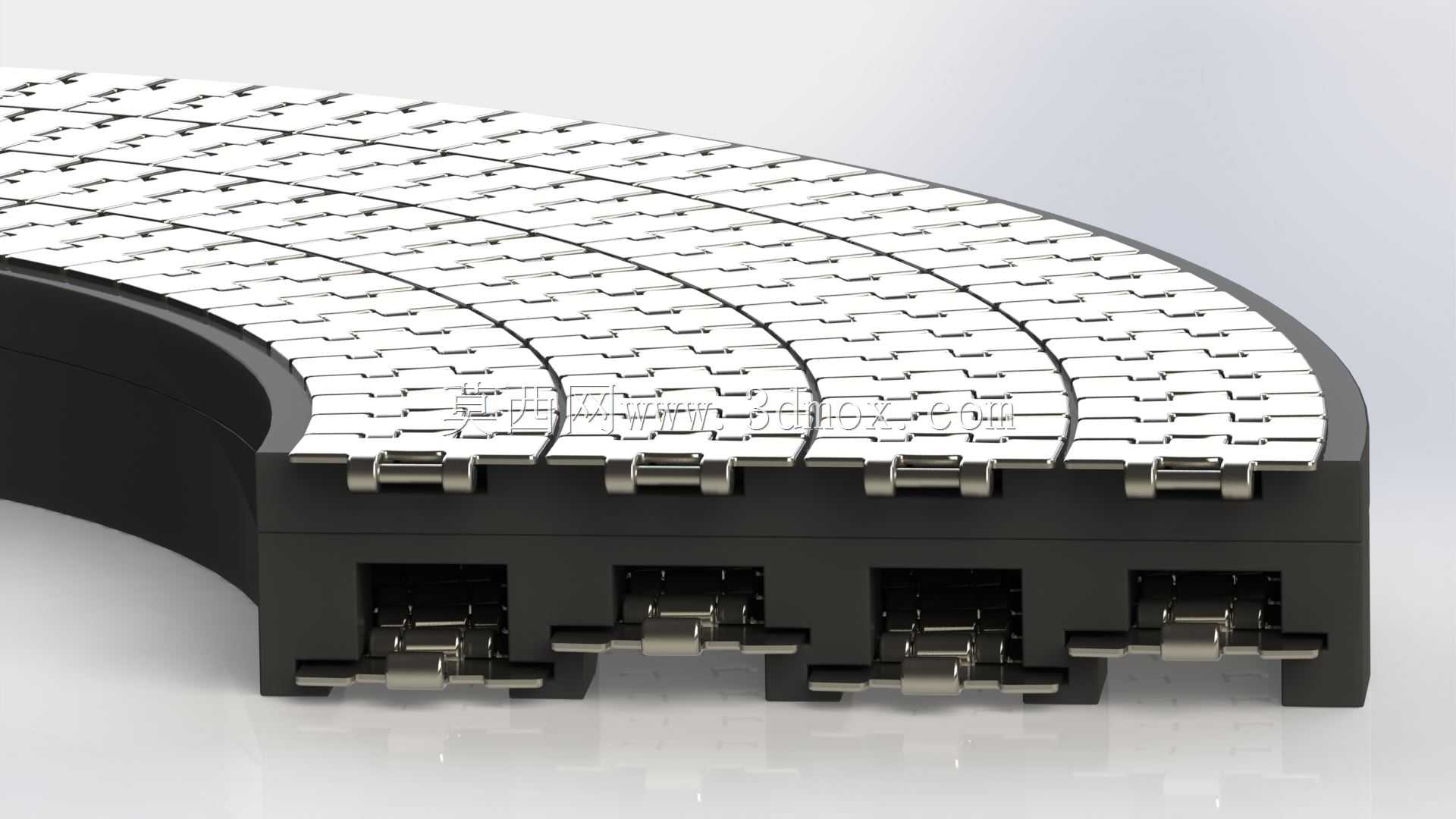

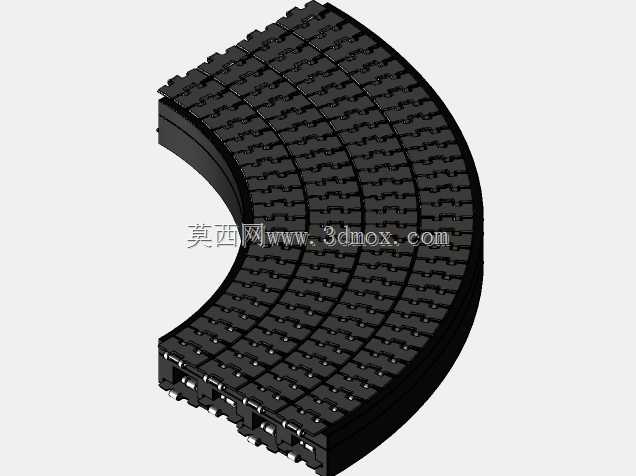

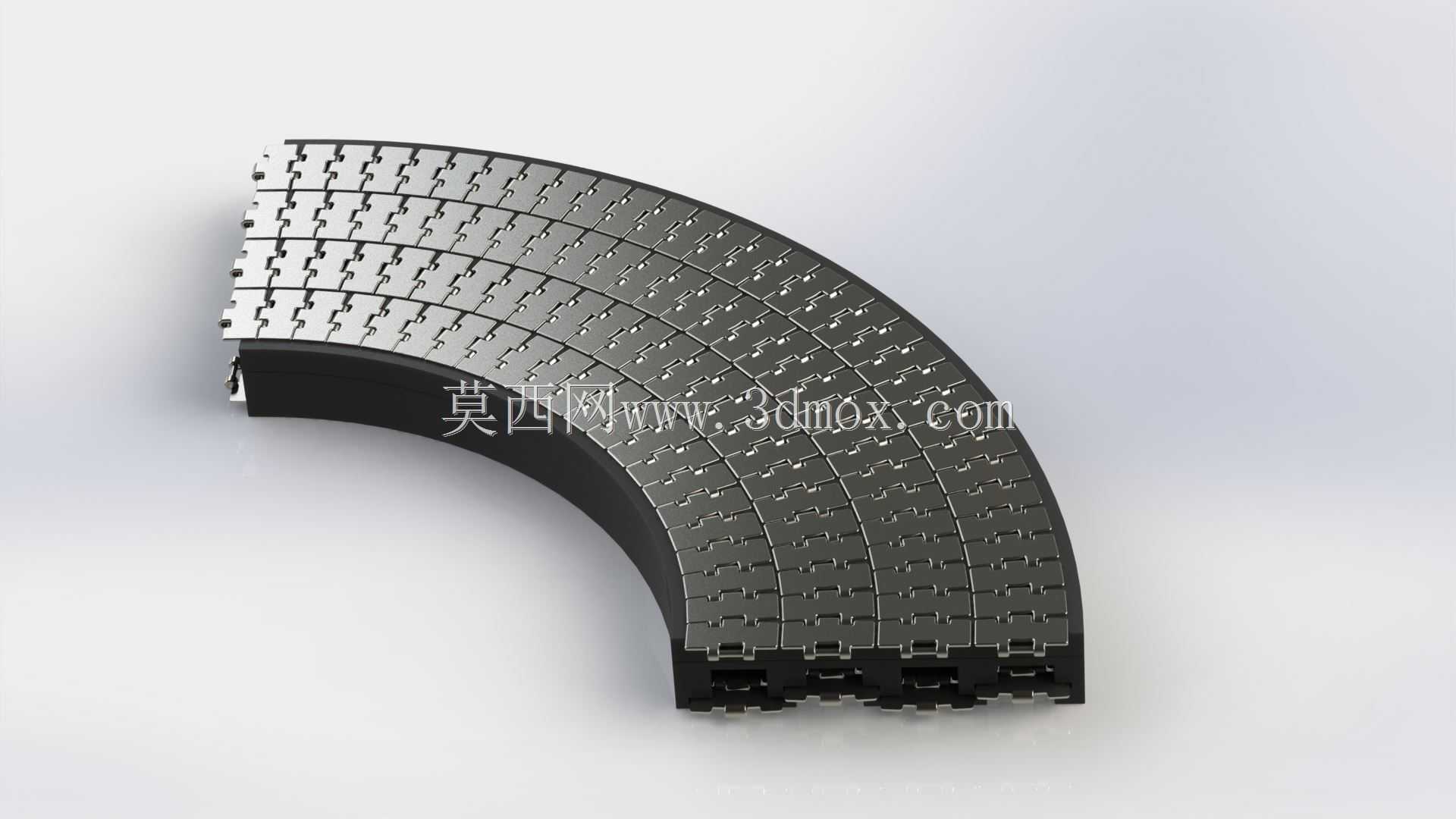

　　在自动化输送线的布局设计中，90度或其他角度的转弯段一直是物料输送的难点，尤其是针对小型铁磁性工件的输送，普通弯道容易出现工件卡滞、跑偏、滑落的问题，这款磁性类型的顶部链角轨道，正是为解决这类场景的输送痛点开发的专用轨道部件。从结构设计来看，该轨道采用上下双层链板配合的结构，上层为密布的模块化链板拼接面，每块链板之间通过铰接结构连接，能够顺畅沿着弯道弧度完成转向，链板表面做了平整化处理，避免输送过程中刮蹭工件底面；轨道主体基座为高强度工程材质，内部嵌装永磁体组件，能够在输送面形成稳定的均匀磁场，对铁磁性工件产生持续的吸附力，即便是在弯道离心力作用下，工件也能稳定贴合在链板表面，不会出现偏移或甩出的情况。

　　轨道底部设置了多组快装式连接卡扣，能够和同规格的直段输送轨道快速拼接，不需要额外制作转接法兰，安装时只需要对齐轨道端面的定位槽，扣紧卡扣即可完成对接，安装边界预留了5mm的调节余量，能够抵消现场安装的累计误差。在实际应用场景中，这类轨道多用于五金小件加工线、电子元器件组装线、小零件检测线的转弯段布局，能够适配0.1kg到2kg的铁磁性工件输送，轨道的转弯半径可以根据现场布局需求做参数化调整，链板的运行速度适配0.1m/s到0.8m/s的常规输送节拍，不会因为磁场吸附力影响链板的正常运转。设计过程中重点考虑了轨道的耐磨性能，链板铰接位置采用了自润滑材质的衬套，长期运行不需要额外加注润滑脂，轨道基座的内侧设置了耐磨导向条，

　　和链板侧边接触的位置做了圆弧过渡处理，避免长期摩擦出现毛刺卡链的问题。磁场分布经过反复仿真优化，吸附力集中在输送面上方10mm的高度范围内，既能够保证工件输送过程的稳定性，又不会因为磁场过强导致工件在末端下料时出现粘连不掉的情况，轨道的整体高度和同系列直段轨道保持一致，拼接后整个输送面的平面度误差控制在0.2mm以内，不会出现段差导致的工件颠簸。在设备选型适配时，只需要确认输送线的转弯角度、输送工件的单重、现场安装的空间尺寸，就可以直接选用对应规格的轨道段，不需要额外做二次结构修改，能够大幅缩短输送线的设计和组装周期。
