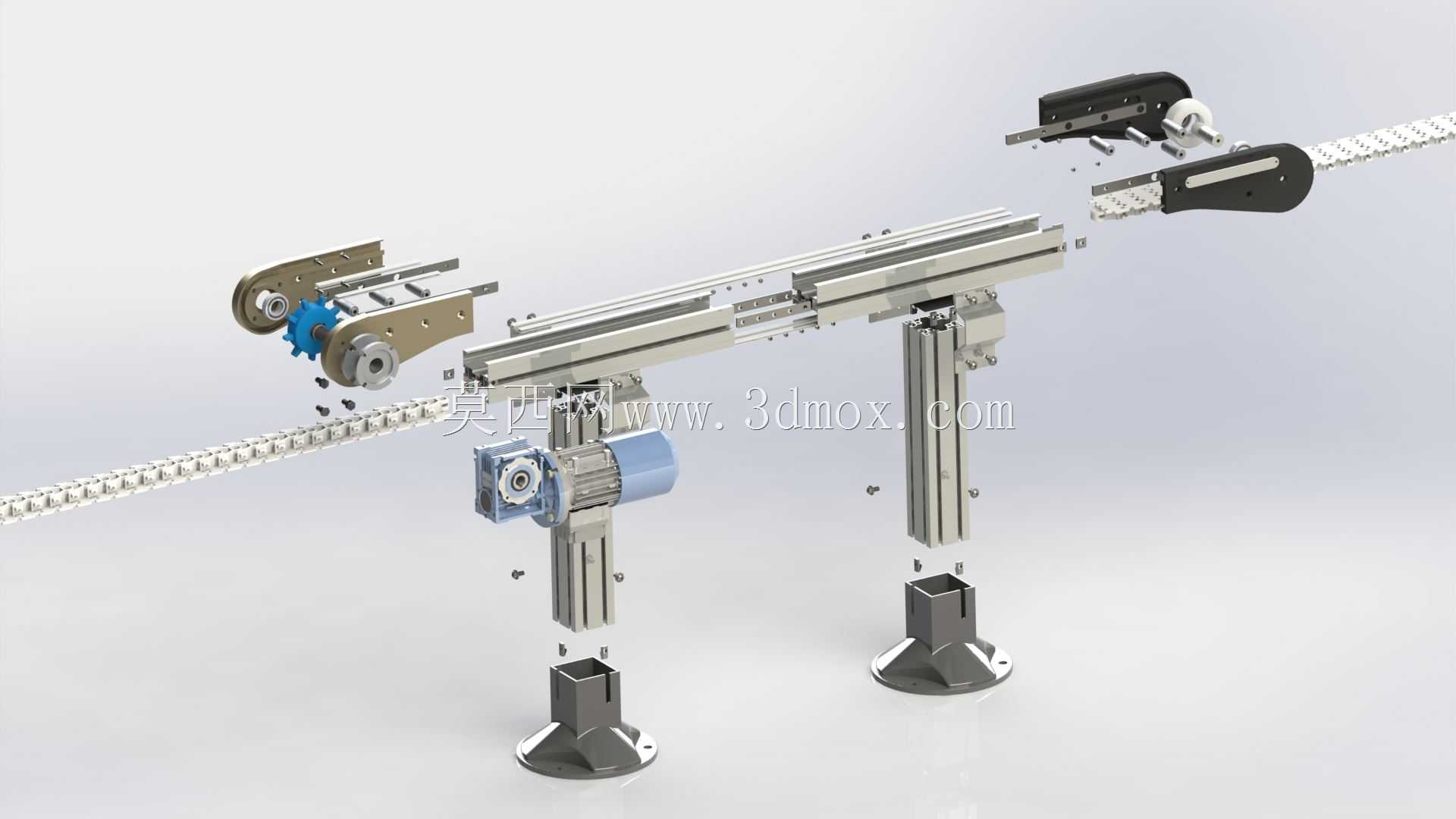

柔性链板输送设备拆分结构展示

　　这套拆分展示的柔性输送结构，目前在3C电子小件分拣、食品包装线工位衔接、医药盒装物料转运场景里应用极广，和传统刚性皮带输送不同，它的链板可依托配套的弯头轮组实现水平转弯、垂直爬升的路径布设，不用在转角位置额外增设独立动力段，能大幅缩减产线排布时的空间占用。从拆分的结构件能看到，整套设备的动力端采用侧装式减速电机直驱主动链轮的布局，没有额外的同步带、链条传动副，传动链路短，长期运行的故障点更少，日常维护时只需要定期检查链轮张紧度即可，不用频繁调整多组传动件的同轴度。机架部分采用标准工业铝型材拼接，支撑脚搭配带防滑减震垫的方形铸铁底座，安装时不需要提前做预埋地基，只需要通过底座上的长圆孔调整水平度就能完成固定，

　　单段标准直段的机架宽度适配常用的63、83、103规格柔性链板，安装时的侧边预留尺寸只需要留出链板宽度加120mm的维护空间即可，不会过多占用车间通道位置。两端的换向轮组采用剖分式安装结构，从拆分状态能看到轮体内部镶嵌的自润滑轴承，不需要额外加装润滑油路，运行时和链板接触面的摩擦阻力更低，也不会因为油污渗漏污染输送的物料，完全满足食品、医药行业的洁净生产要求。链板本身采用POM材质注塑成型，单节链板之间通过不锈钢销轴铰接，转弯时的铰接间隙控制在0.2mm以内，输送直径小于30mm的小件时不会出现卡料、漏料的问题，同时链板表面可根据输送物料的特性加装防滑胶条、挡块，满足不同倾角输送时的物料防滑需求。

　　整套结构的拆分逻辑完全按照实际装配顺序排布，从底部支撑脚到铝型材横梁，再到动力段、换向轮组、上链板的层级清晰，做同类型输送线设计时可以直接参考各部件的安装避让尺寸，比如动力段电机和铝型材横梁的连接位置预留了30mm的散热间隙，换向轮组和机架端面的连接采用快拆式螺钉，后期更换磨损链板时不需要整体拆解机架，只需要拆开换向端的端盖就能抽出整条链板，大幅缩短后期维护的停机时间。在产线布局时，这种柔性输送结构可以根据车间的实际设备排布灵活调整路径，不管是绕开现有设备立柱，还是衔接不同高度的加工工位，都能通过搭配标准的弯头、升降段组件实现，不需要单独定制特殊结构件，能大幅缩短非标设备的设计和加工周期。
