模块化网带式物料输送设备结构设计

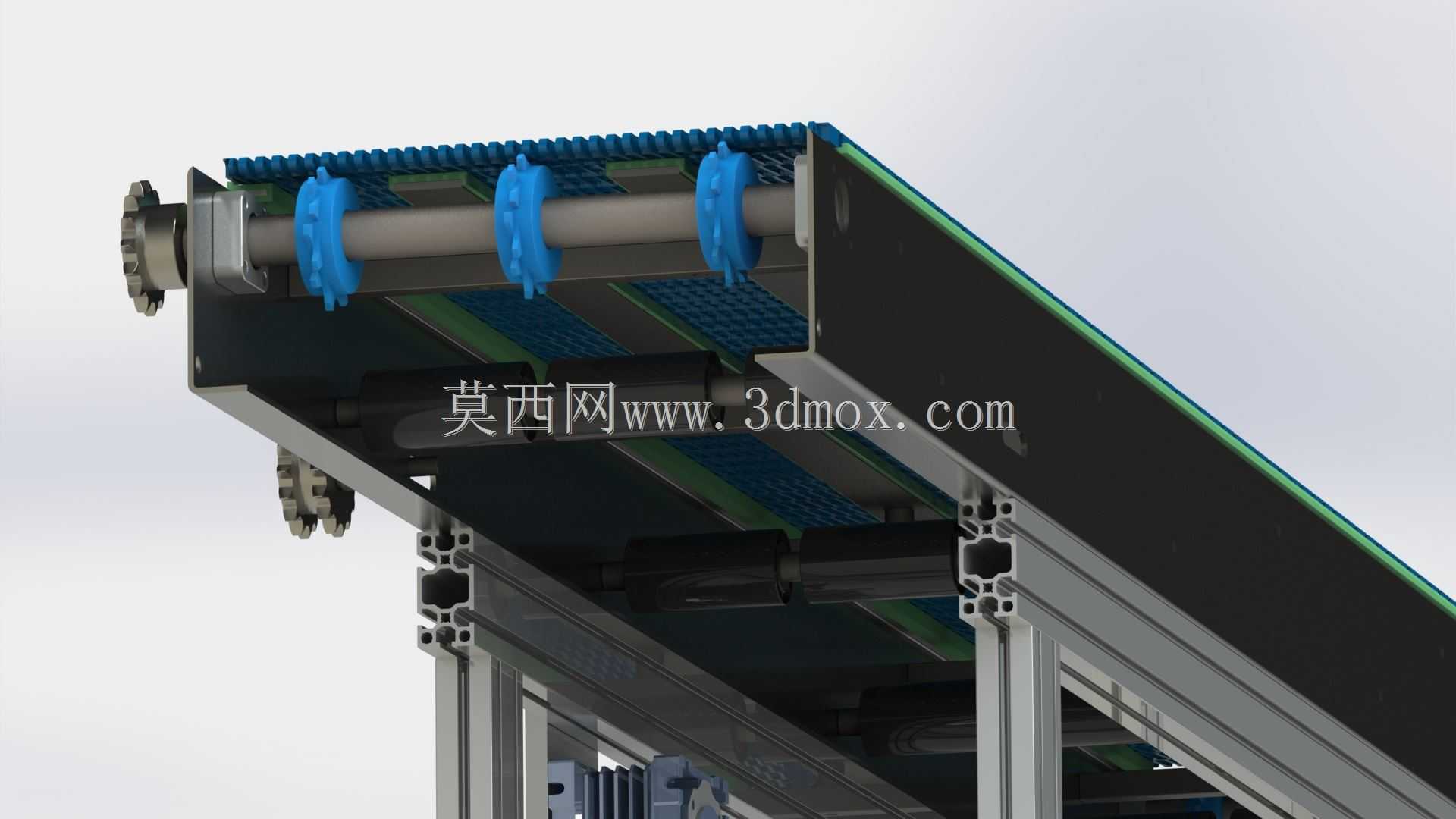

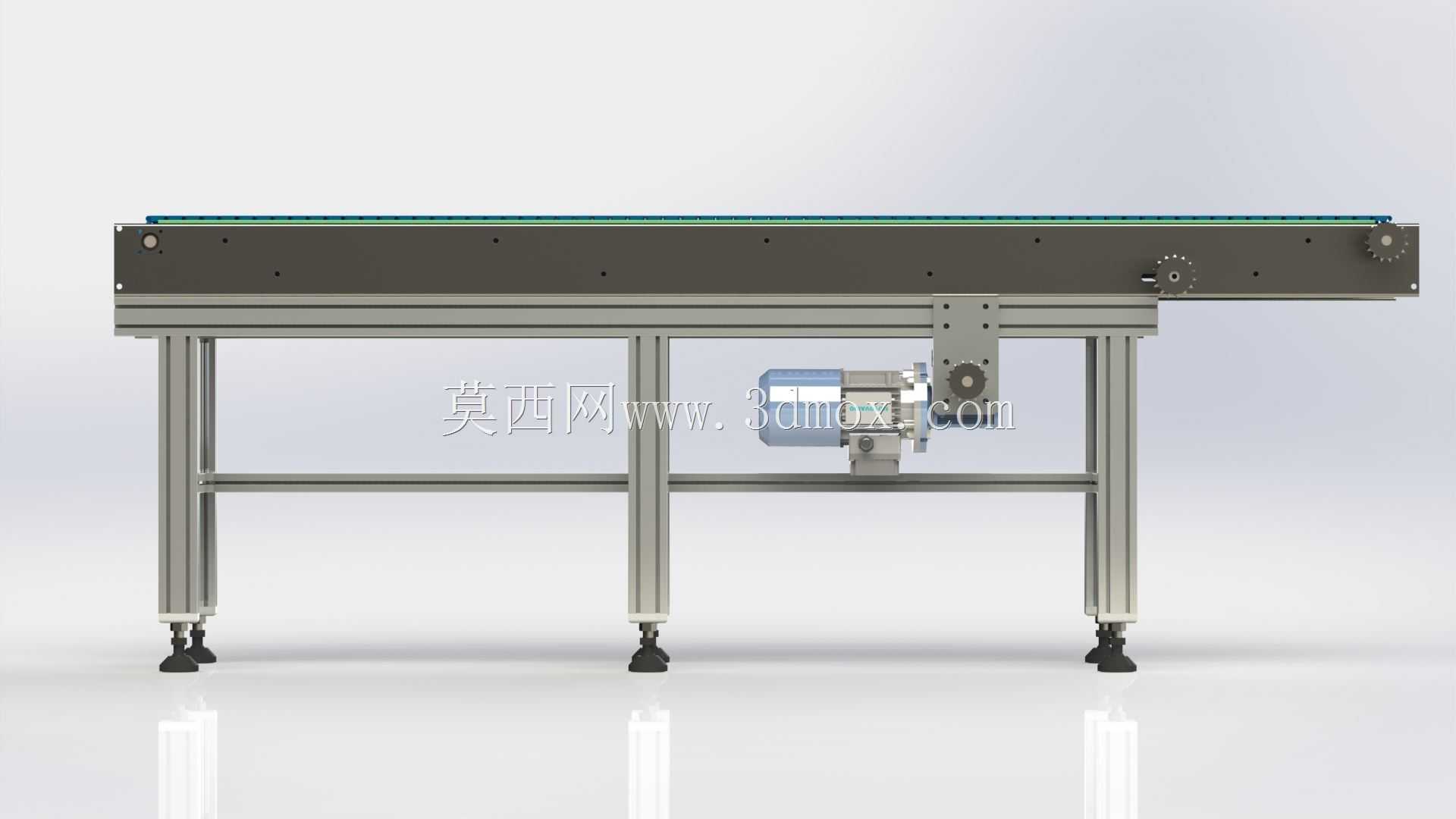

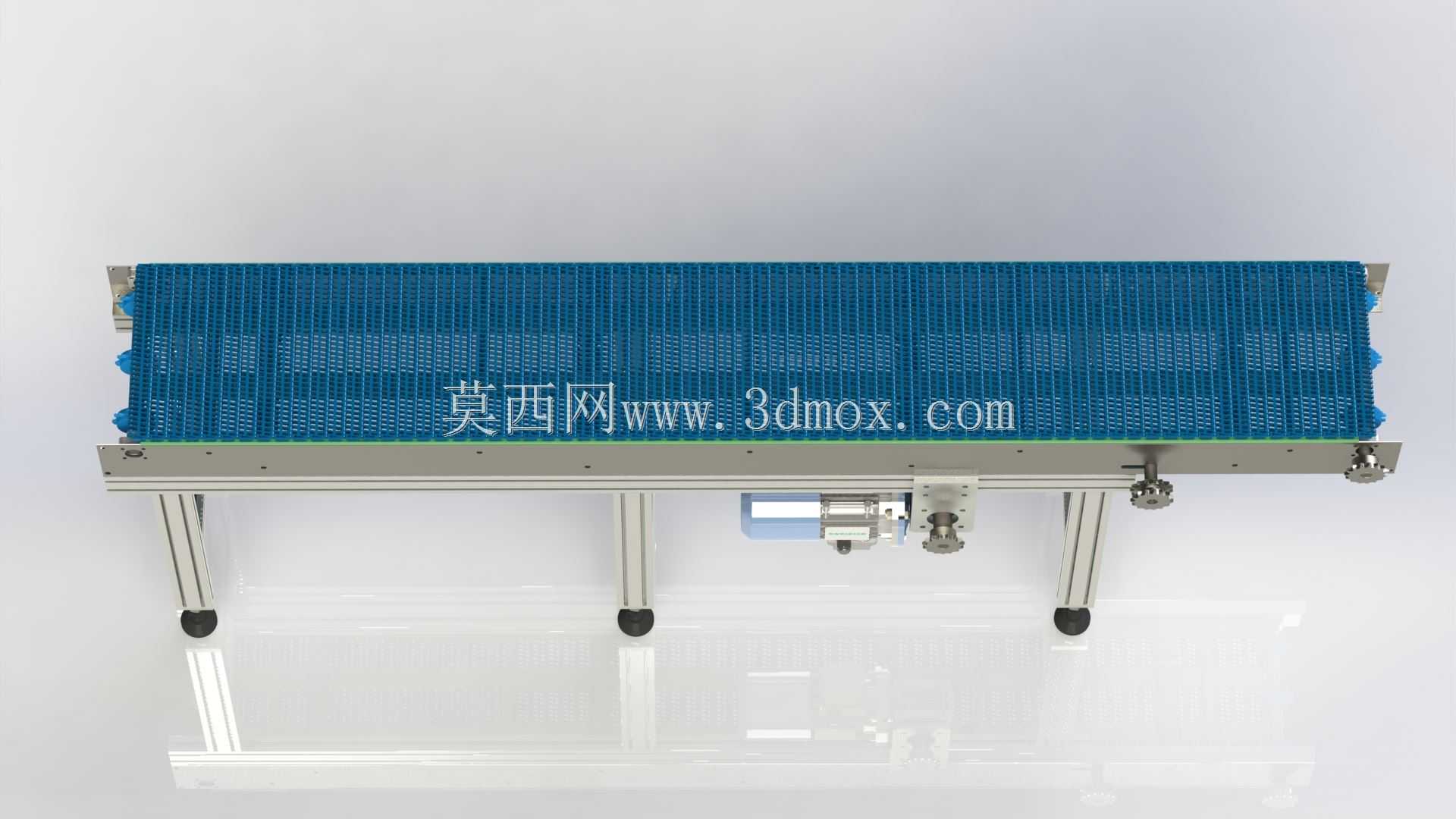

　　这款模块化带式输送设备，核心采用蓝色模块式塑料网带作为承载输送面，区别于传统平皮带，网带的镂空结构可适配有沥液、通风需求的生产场景，常见于食品加工线的半成品转运、包装工序的成品输送、日化产品组装线的工件流转，也可配套在分拣设备前后作为进料、出料衔接线体，适配多行业的连续物料输送需求。设备机架采用工业铝型材拼接搭建，无需复杂焊接工序，安装时可根据现场场地条件灵活调整支腿高度，支腿底部配置可调脚杯，可抵消地面不平整带来的安装误差，保证线体运行时的水平度，避免网带跑偏。驱动端布置在设备侧下方，采用电机搭配传动组件的布局，减少线体端部的空间占用，同时张紧结构集成在驱动端安装座上，日常维护时无需拆解过多结构即可完成网带张紧度调整，

　　降低运维工作量。设计阶段优先考虑了模块化拼接的拓展性，单段线体可根据输送长度需求多段对接，网带模块可单独更换局部损坏的单元，无需整体更换整条输送带，大幅降低后期使用的备件成本。线体两侧预留了附件安装槽位，可根据实际工况加装挡板、导向条、光电传感器安装支架，无需额外在铝型材上打孔加工，适配不同尺寸、形状物料的输送限位需求。从安装边界来看，线体宽度适配常规中小型工件的输送尺寸，支腿的高度调节范围可覆盖多数生产线的对接高度要求，设备整体重心偏低，运行时振动小，无需额外做地面固定即可稳定运行。网带的模块式咬合结构传动精度优于普通平皮带，可适配需要精准定位的工序段衔接，输送速度可通过配套驱动的调速功能调整，匹配前后端设备的生产节拍，避免物料堆积或断流。
