蒸汽机组用黄铜质感飞轮三维结构设计

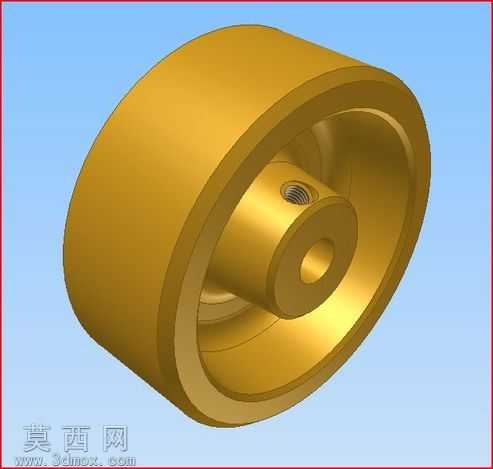

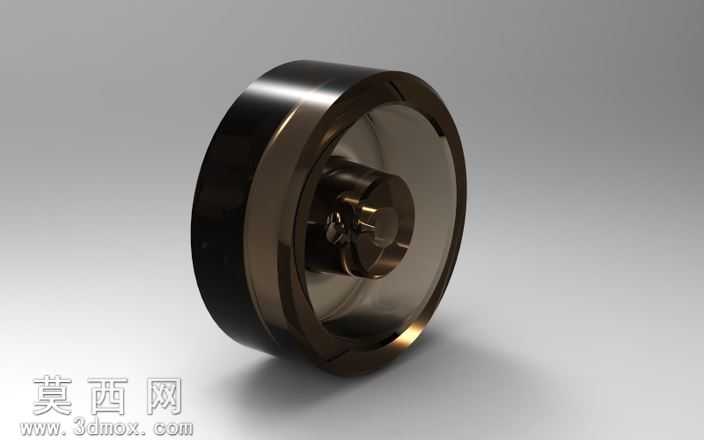

本款飞轮为蒸汽机组配套的核心传动储能部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动部件的尺寸配合规范，对轮体的每一处结构都做了精准的尺寸约束。首先从轮体的整体轮廓入手，先绘制旋转截面草图，通过旋转凸台特征生成轮体的外圆柱基体，保证外圆面的圆柱度公差符合高速旋转部件的设计要求，轮体外壁做了等厚度设计，确保旋转过程中的质量分布均匀，避免运转时出现动不平衡的问题。针对轮毂部分，单独做了阶梯式的轴孔结构设计，中心轴孔用于匹配动力输入轴的安装尺寸，轴孔旁侧设计了径向的螺纹孔，用于安装紧定螺钉，实现飞轮与转轴之间的周向与轴向固定，防止运转过程中出现相对窜动。轮辐部分采用了一体化的辐板结构，相较于镂空式辐条，这种封闭式辐板能够更好地储存转动惯量，满足蒸汽机组运转过程中平稳转速、削减动力输出波动的功能需求，辐板与外圈轮缘、中心轮毂的衔接处都做了圆角过渡处理，避免应力集中导致的部件疲劳损坏，提升部件的长期运转可靠性。材质渲染阶段选用了黄铜金属材质，调整了材质的金属度、粗糙度与反射参数，还原出金属部件经过精加工后的温润金属光泽，同时对轴孔、螺纹孔的加工面做了细微的纹理处理，模拟真实机加工后的表面质感，让整体渲染效果更贴近实际加工后的金属零件状态。建模过程中对所有装配配合面都预留了合理的公差间隙，确保后续生成工程图后能够直接指导生产加工，整个飞轮的结构设计完全匹配蒸汽引擎的动力输出特性，通过合理的质量分布设计，既保证了足够的转动惯量来平稳转速，又控制了整体重量，避免不必要的材料浪费与动力损耗。
