苏格兰轭式往复动力转换机械结构

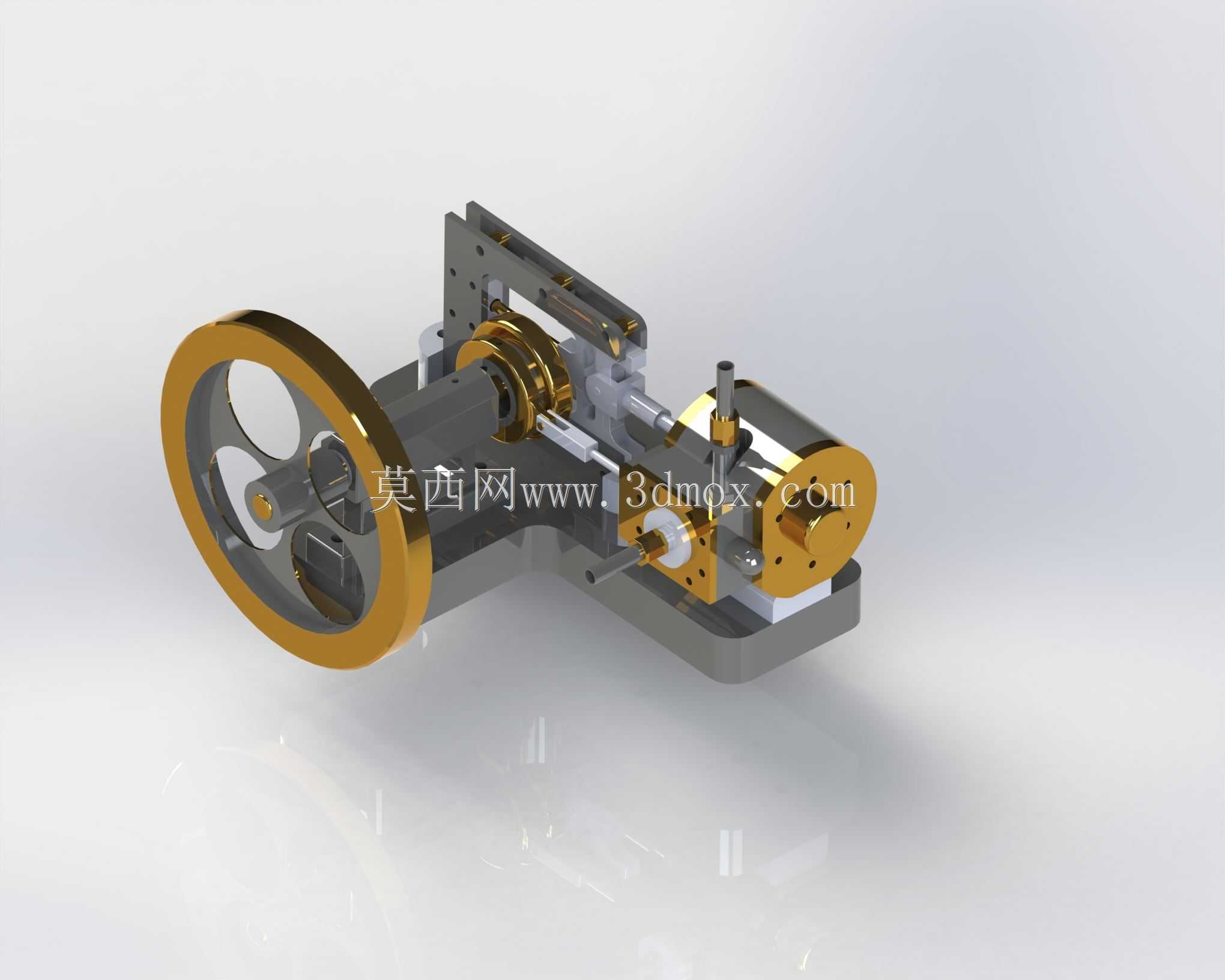

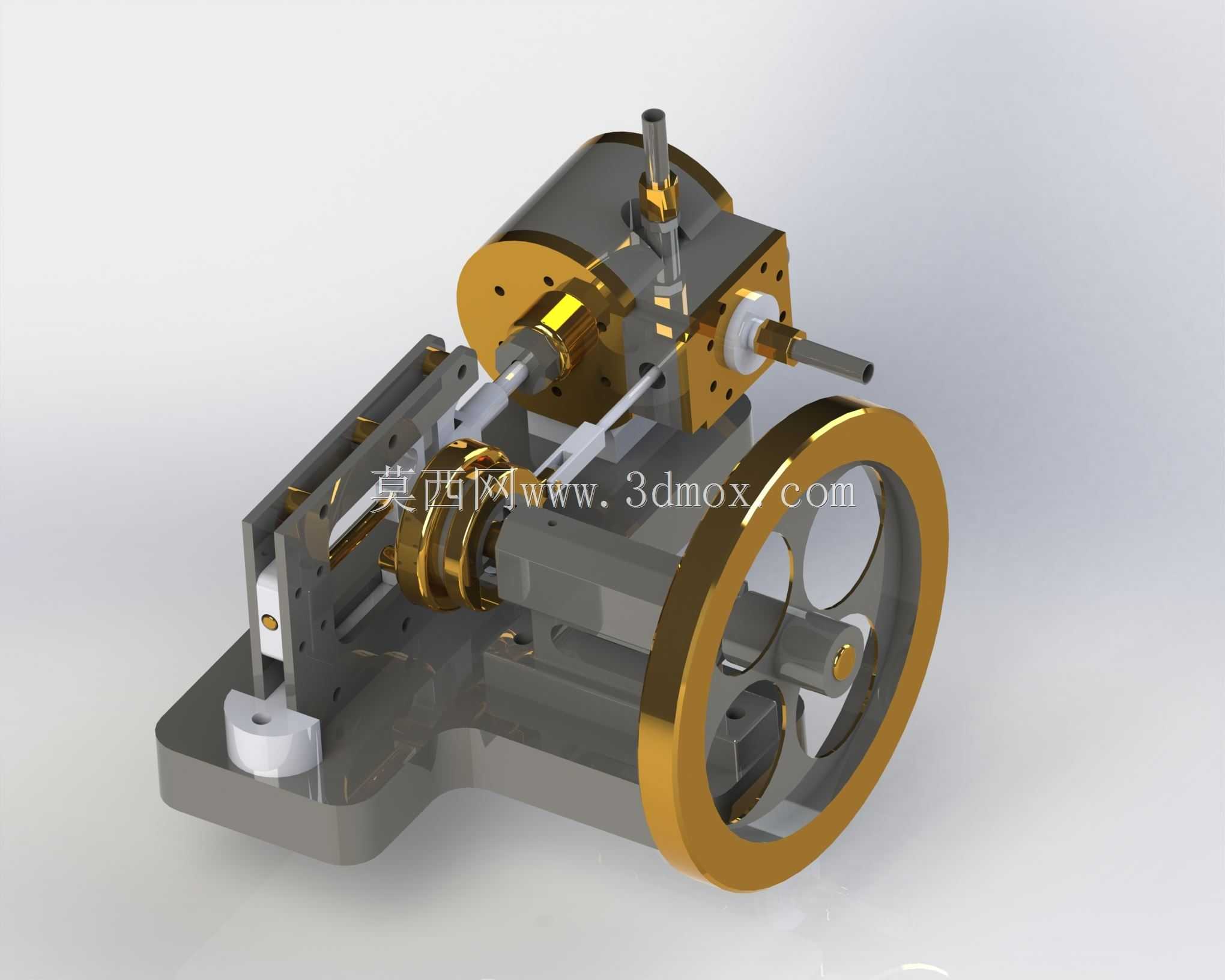

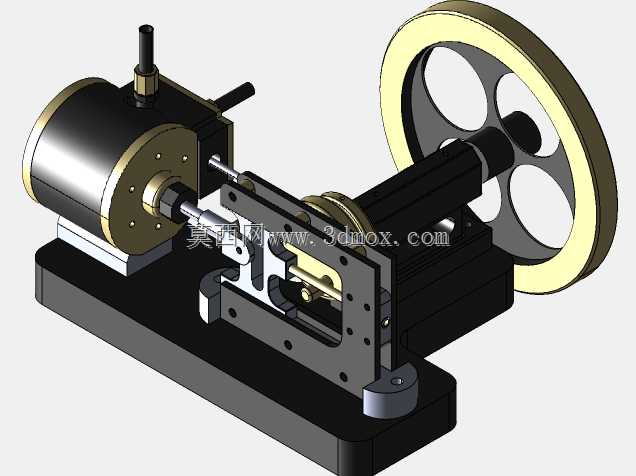

该苏格兰轭结构动力装置，核心依托曲柄与开槽轭架的配合实现运动形式转换，可将旋转轴的圆周运动稳定转化为轭架组件的直线往复运动，相比传统曲柄滑块机构，其往复运动段具备更平稳的匀速特性，能大幅降低侧向载荷带来的部件磨损，在需要精准直线往复输出的工况中具备突出的应用优势。从实际应用场景来看，这类结构常被应用在短行程高频往复泵、计量输送设备、小型蒸汽动力演示装置、特定类型的内燃机试验台架中，也可作为自动化生产线里短程直线推送工位的动力核心，适配对往复运动平稳性、位置精度有较高要求的作业环节。在功能特性层面，该结构省去了传统曲柄滑块机构的铰接滑块部件，将曲柄销直接嵌入轭架的通槽内，传动链更短，运动过程中无额外铰接间隙带来的回程误差，动力传递效率更高，同时整体结构的受力分布更均匀，旋转端的大直径飞轮可储存转动惯量，有效抵消往复运动产生的惯性冲击，让整机运行更顺滑，降低振动与运行噪音。从设计思路来看，该结构采用卧式集成布局，将动力转换腔体、滑动导向组件、飞轮输出端整合在一体式铸造底座上，导向部位采用平行双导轨结构约束轭架的运动轨迹，避免往复过程中出现偏转卡滞，旋转支撑部位设置了多组轴承位，保障曲轴转动的同轴度，气缸腔体与轭架的连接部位采用同轴定位设计，保证动力输出的对中性，减少不必要的功率损耗。在外形尺寸与安装边界层面，整机采用紧凑型布局，底座预留了标准化的安装固定孔位，可直接固定在水平工作台或设备安装基座上，飞轮端的输出轴可外接带轮、联轴器等传动部件拓展动力输出路径，整体外轮廓无突出的尖锐结构，各运动部件的活动范围均在底座投影边界内，安装时无需预留额外的侧向避让空间，适配狭小空间内的集成安装需求，日常维护时仅需定期对导向槽、轴承位加注润滑脂即可保障长期稳定运行。
