立式单缸伦格蒸汽动力装置结构

　　这款立式单缸蒸汽动力结构，常被用于热能动力教学演示场景、小型复古动力装置复刻以及机械原理实训环节，能够直观展示外燃式动力设备的能量转换逻辑，帮助从业者理解蒸汽膨胀做功的完整机械流程。从实际用途来看，该结构既可以作为热能动力专业的实体教学具，拆解展示配气、做功、传动各环节的配合关系，也可作为小型复古动力模型的核心动力单元，适配低转速、小扭矩的动力输出需求，在科普展项、手工动力装置制作领域有较高的参考价值。

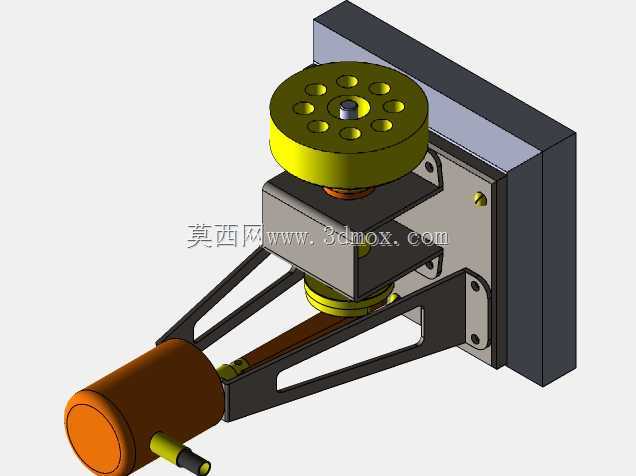

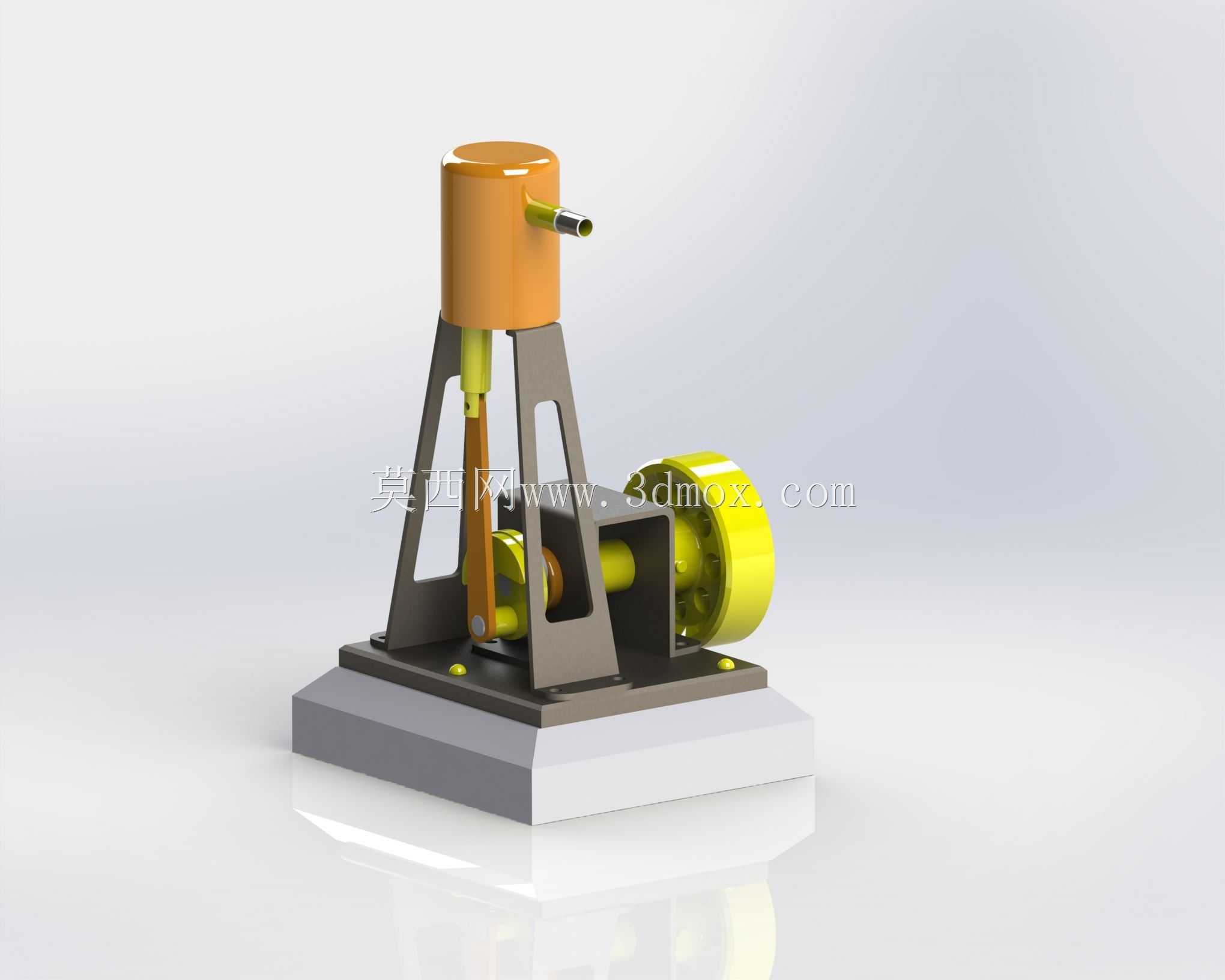

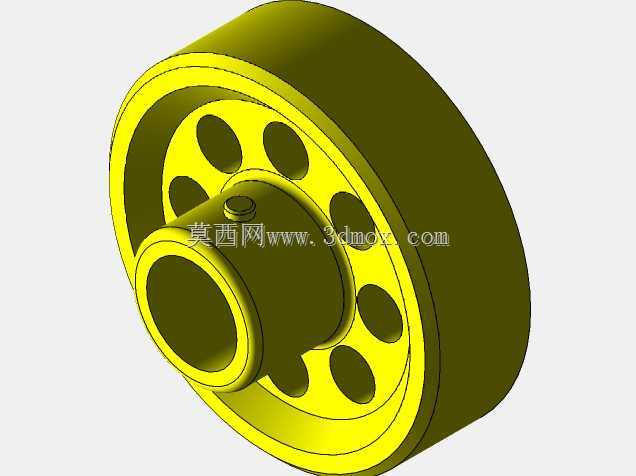

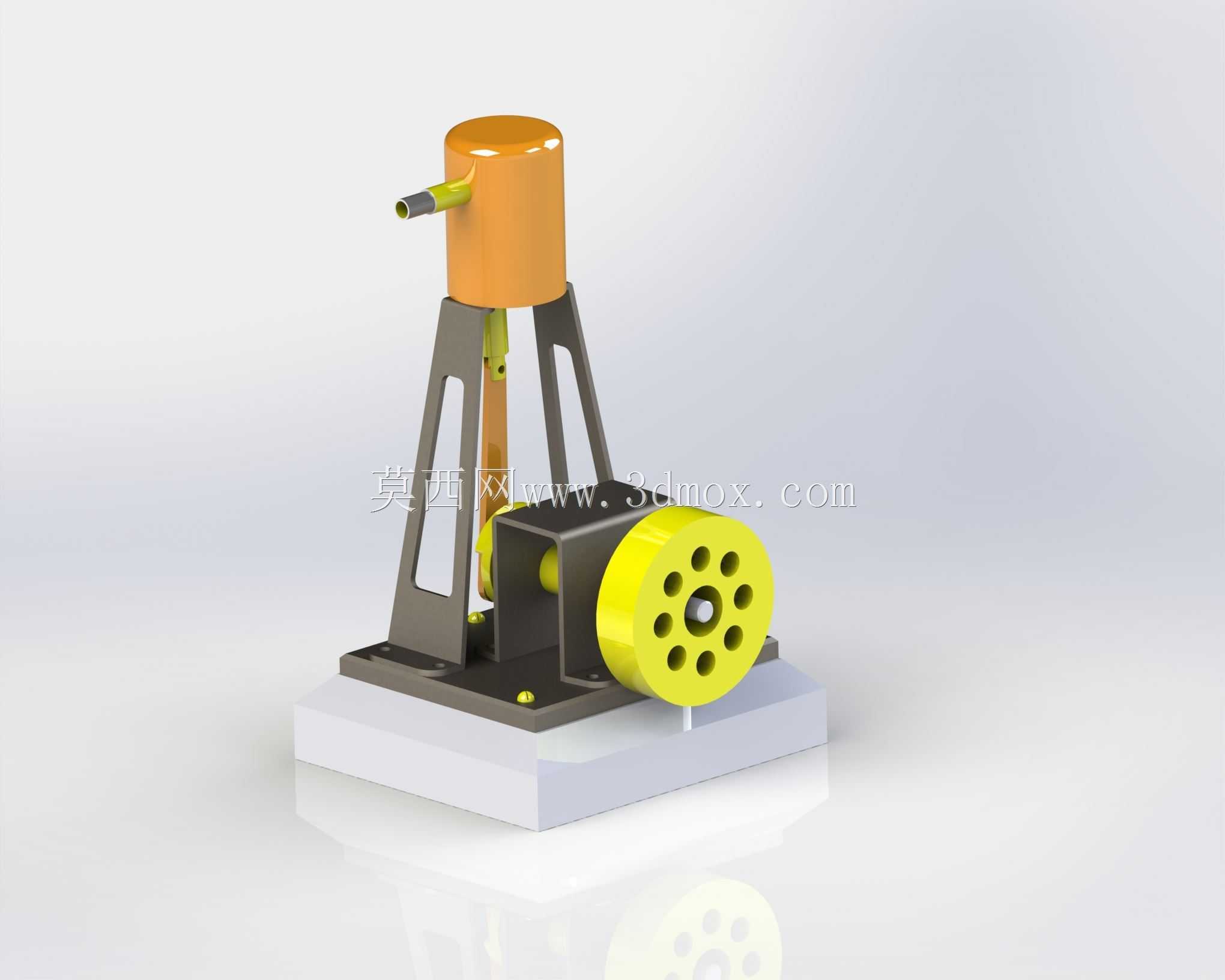

　　功能特性层面，该结构采用立式单缸布局，上部圆柱形腔体为蒸汽容腔，侧部预留的管接口用于接入高压蒸汽管路，蒸汽进入腔体后推动内部活塞做上下往复运动，活塞通过连杆结构将直线动力传递至侧部的曲柄飞轮组，最终将往复直线运动转换为旋转运动对外输出动力。侧部的黄色飞轮兼具储能与稳速作用，能够抵消活塞往复运动的死点冲击，让输出轴的转动更加平顺，避免动力输出出现卡顿或转速波动。支撑结构采用三角式镂空机架，在保证整体结构刚度的前提下尽可能降低自重，底部的方形安装基座预留了固定孔位，可直接通过螺栓将整套装置固定在安装平台上，减少运行过程中的振动位移。

　　设计思路上，整套结构优先考虑运动部件的同轴度与配合精度，活塞与缸体的配合段预留了合理的间隙，既保证活塞运动顺畅无卡滞，也能减少蒸汽泄漏带来的动力损耗；连杆两端的铰接位置采用销轴连接，可通过调整销轴的配合公差控制传动间隙，避免长期运行后出现旷量影响动力传递效率。机架的三角支撑结构将缸体的支撑力分散到三个连接支点，相比单立柱支撑能更好地承受活塞往复运动带来的侧向冲击力，减少缸体的偏磨风险。飞轮的重量经过匹配设计，既能够储存足够的动能越过活塞运动的上下死点，也不会因为自重过大增加不必要的动力损耗，适配小流量蒸汽输入下的稳定运行需求。

　　外形尺寸与安装边界方面，整套装置整体为立式布局，总高度控制在适配桌面安装的范围内，基座的方形轮廓尺寸可适配常规的实训台安装位，侧向突出的飞轮部分与机架之间预留了足够的安全间隙，避免运行过程中飞轮与机架发生剐蹭；蒸汽输入接口的位置设置在缸体侧部上方，接入管路时不会与下方的运动连杆产生干涉，安装时只需保证基座水平固定，输入蒸汽管路密封可靠，即可完成整套装置的部署。运动部件的所有铰接位置都预留了润滑注油空间，日常维护时可直接在铰接点加注润滑脂，减少运动磨损，延长结构的使用寿命。整套结构的零件拆分逻辑清晰，各部件之间的连接关系明确，无论是用于原理教学演示，还是作为小型动力装置的设计参考，都能直观呈现蒸汽动力设备的核心传动逻辑，帮助结构设计从业者梳理外燃动力设备的布局思路，掌握往复式动力转换结构的设计要点。
