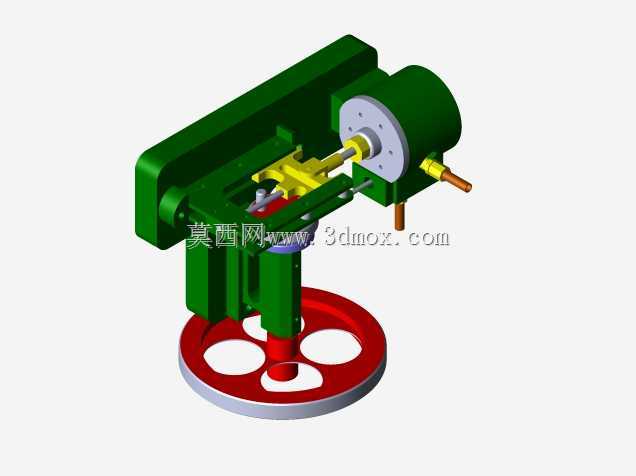

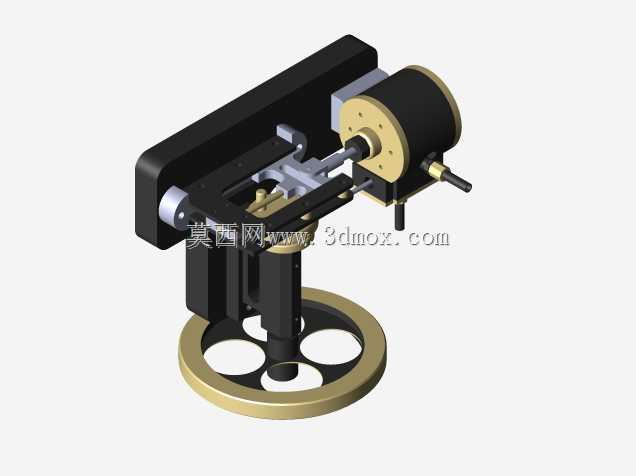

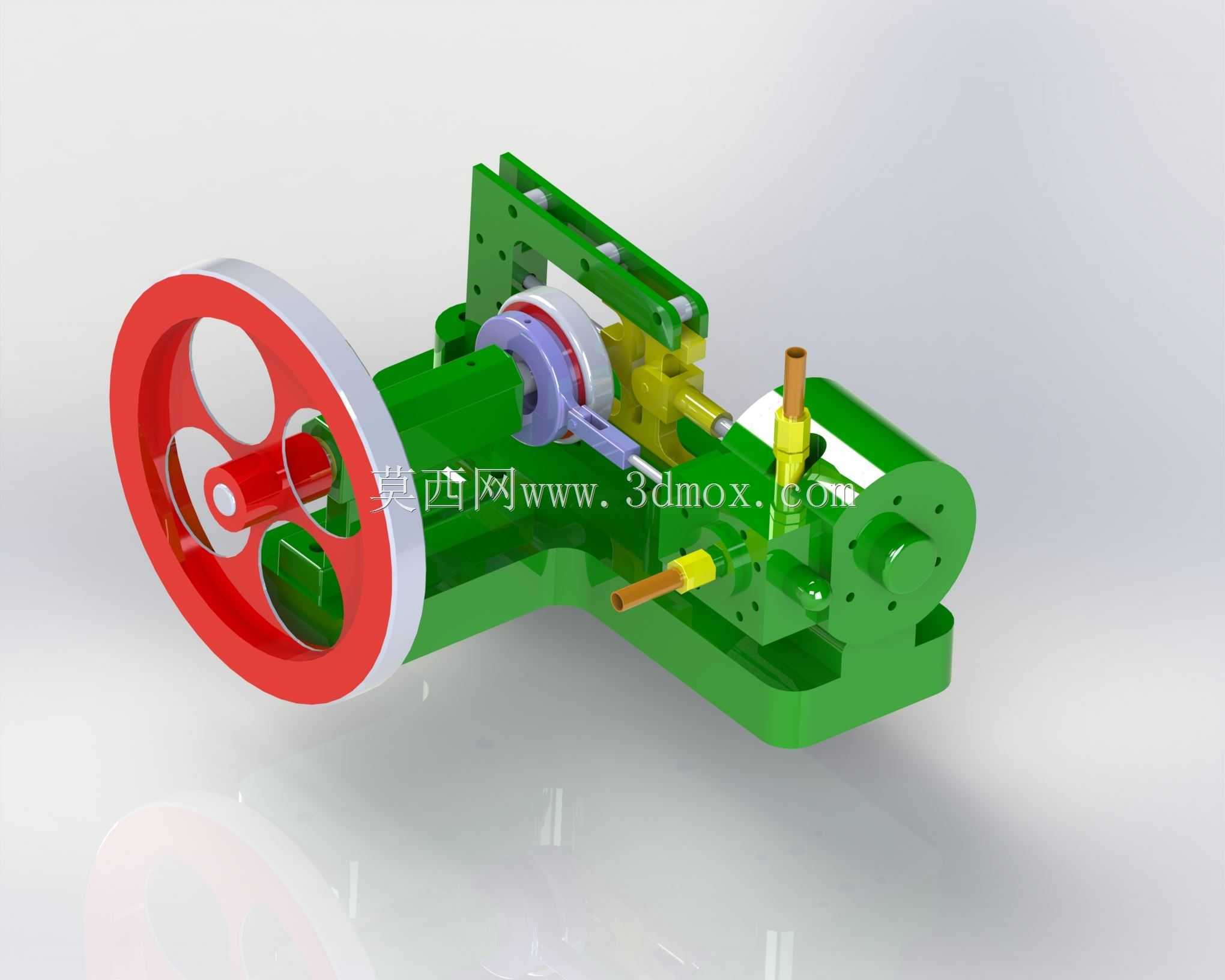

彩色渲染Scotch曲柄式动力转换引擎结构

　　这类Scotch结构引擎常被应用在小型动力演示装置、教学实验台以及需要短行程往复运动的专用工装动力端，其核心是通过曲柄滑块的变异结构，将旋转运动直接转换为同轴方向的直线往复输出，相比传统曲柄连杆机构，它的往复运动轨迹更趋近于纯直线，不存在连杆摆动带来的侧向分力，对配套密封件、导向件的侧向磨损更小，适合搭配小口径缸体做低压流体输送、小型冲击动作输出的场景。从结构设计逻辑来看，整个引擎的支撑基座采用一体化箱式布局，所有传动部件的安装定位面都集成在同一铸件基体上，减少了分体装配带来的累积公差，基座上预留的多个安装孔位既可以作为部件装配的定位基准，也能作为整体设备对外安装的固定孔，安装时只需保证基座底面与安装台面的平面度误差在0.

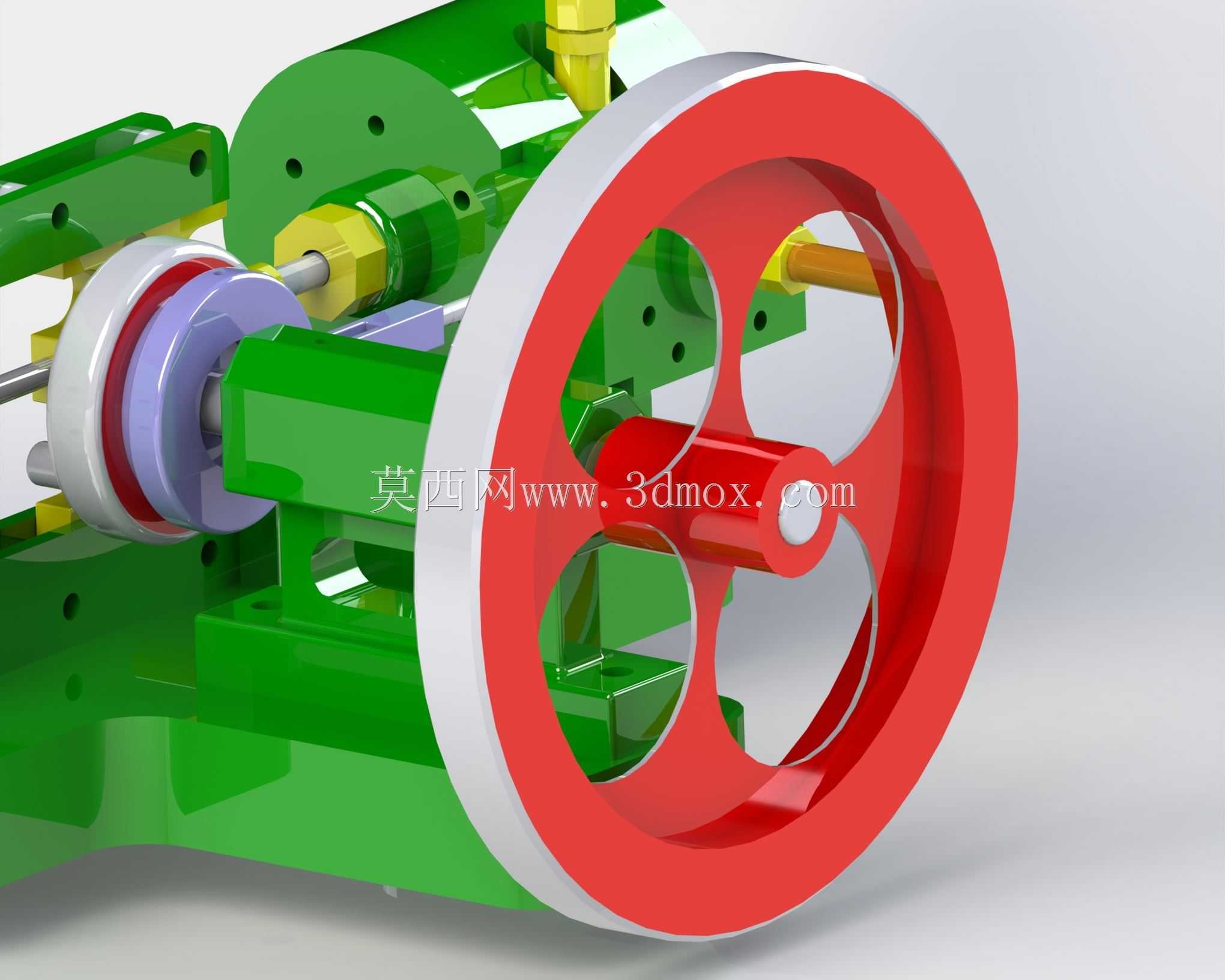

　　1mm以内，即可保证整套传动机构的同轴度要求。传动端的曲柄盘采用大直径圆盘结构，配重区域与曲柄销位置做了对应偏心配重设计，运转时可以抵消滑块往复运动产生的一阶惯性力，降低整机振动；与曲柄销配合的滑动拨叉采用开口式卡槽结构，和曲柄销之间预留了合理的配合间隙，既保证传动过程中无卡滞，也能补偿少量的加工装配误差，拨叉与输出滑杆采用刚性连接，滑杆的导向段直接穿过基座上的集成导向孔，导向孔长度与滑杆直径的比值控制在3:1，保证滑杆往复运动时不会出现偏摆。流体端的两个进出接口采用标准管螺纹结构，接口位置垂直于基座顶面布置，外接管路时不需要额外做角度调整，接口内部的流道与滑杆端部的活塞腔直接连通，滑杆往复运动时即可完成流体的吸入与排出动作，

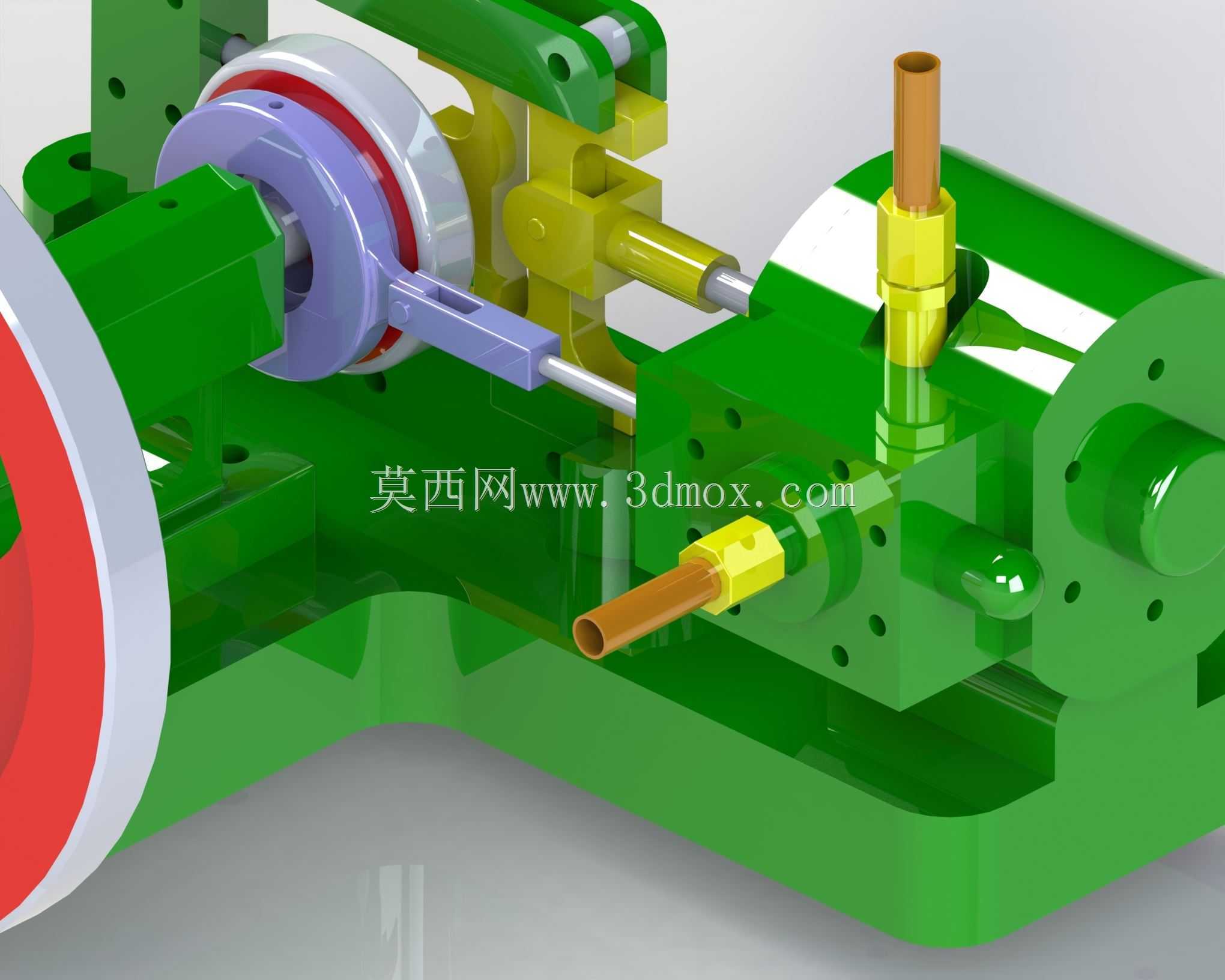

　　活塞腔的内壁与滑杆的同轴度要求控制在0.05mm以内，避免活塞密封件出现偏磨。整套结构的外形轮廓规整，没有突出的尖锐部件，最大外廓尺寸可以适配常规的桌面式实验台安装空间，安装边界上不需要预留额外的连杆摆动空间，相比同行程的传统曲柄连杆引擎，整体占用空间可以缩小约20%。设计过程中，所有运动部件的润滑点都预留了直通式注油通道，日常维护时不需要拆解主体结构即可完成润滑脂加注，基座上的观察缺口可以直接观察曲柄与拨叉的配合状态，方便调试时快速判断运动是否顺畅。彩色渲染的分色设计对应了不同的功能部件：绿色部分为固定支撑基座，承担所有部件的定位与载荷承载；紫色部件为传动拨叉，负责将曲柄的旋转运动转换为滑杆的直线动作；

　　黄色部件为流体端的接头与锁紧结构，负责外接管路的密封与固定；红色与银灰色组成的曲柄盘组件，是动力输入的核心部件，不同颜色的区分可以帮助装配人员快速识别部件类型，减少错装概率。在实际选型应用中，这类结构的引擎适合作为小型计量泵、实验室流体输送装置的动力单元，其往复行程可以通过调整曲柄销在曲柄盘上的偏心距来实现无级调整，调整范围覆盖0到最大偏心距对应的行程长度，不需要更换核心传动部件即可适配不同的流量输出要求。安装时需要注意动力输入轴与驱动电机输出轴的同轴度，建议采用柔性联轴器连接，抵消电机安装带来的少量同轴度误差，避免输入轴承受额外的径向力导致轴承过早磨损。整套结构的运动部件全部做了轻量化处理，曲柄盘采用镂空设计降低转动惯量，滑杆采用空心结构减少往复运动的惯性质量，在保证结构强度的前提下降低了运转时的能耗与振动，适合长时间连续运转的工作场景。
