四缸联动立式蒸汽机结构展示模型

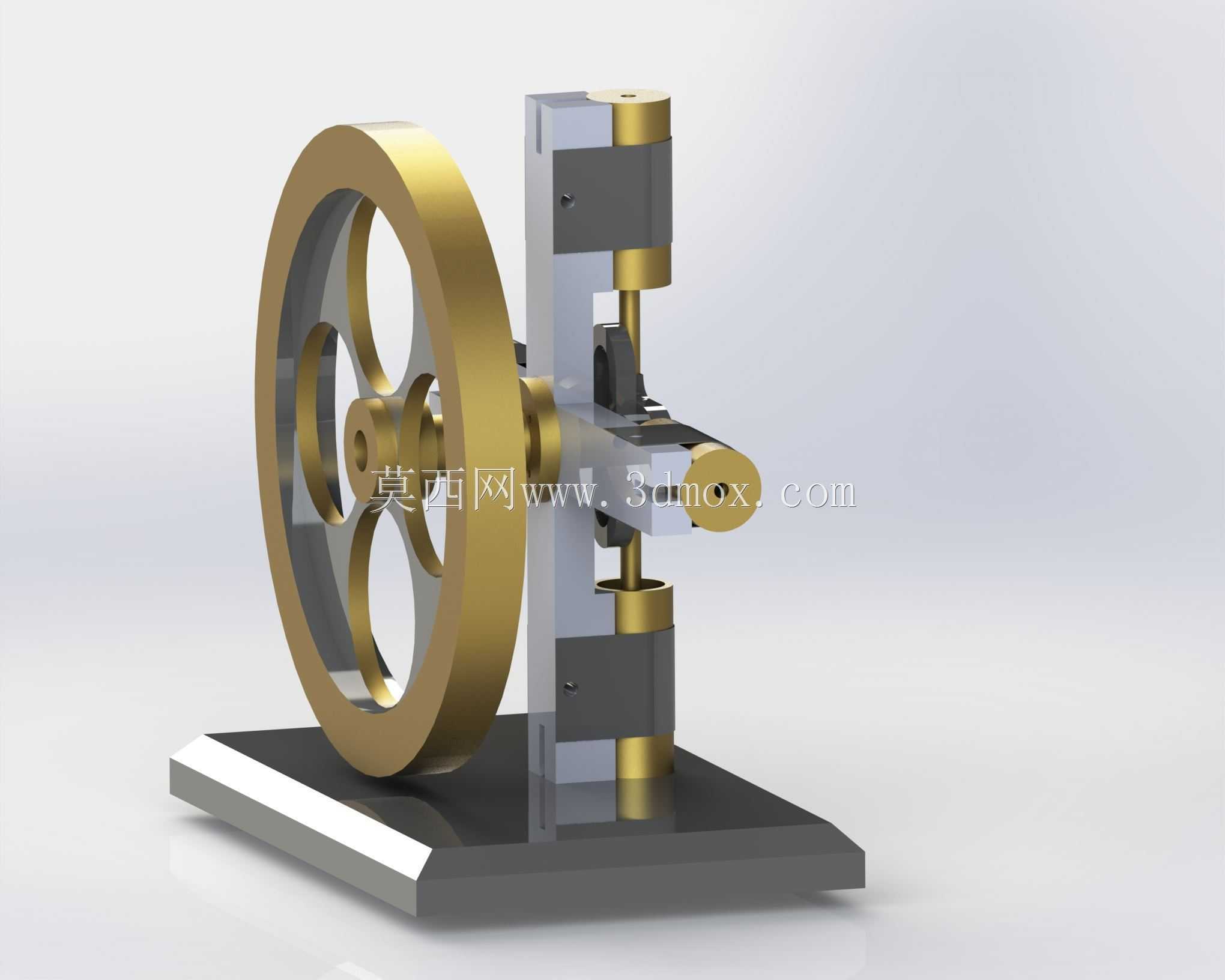

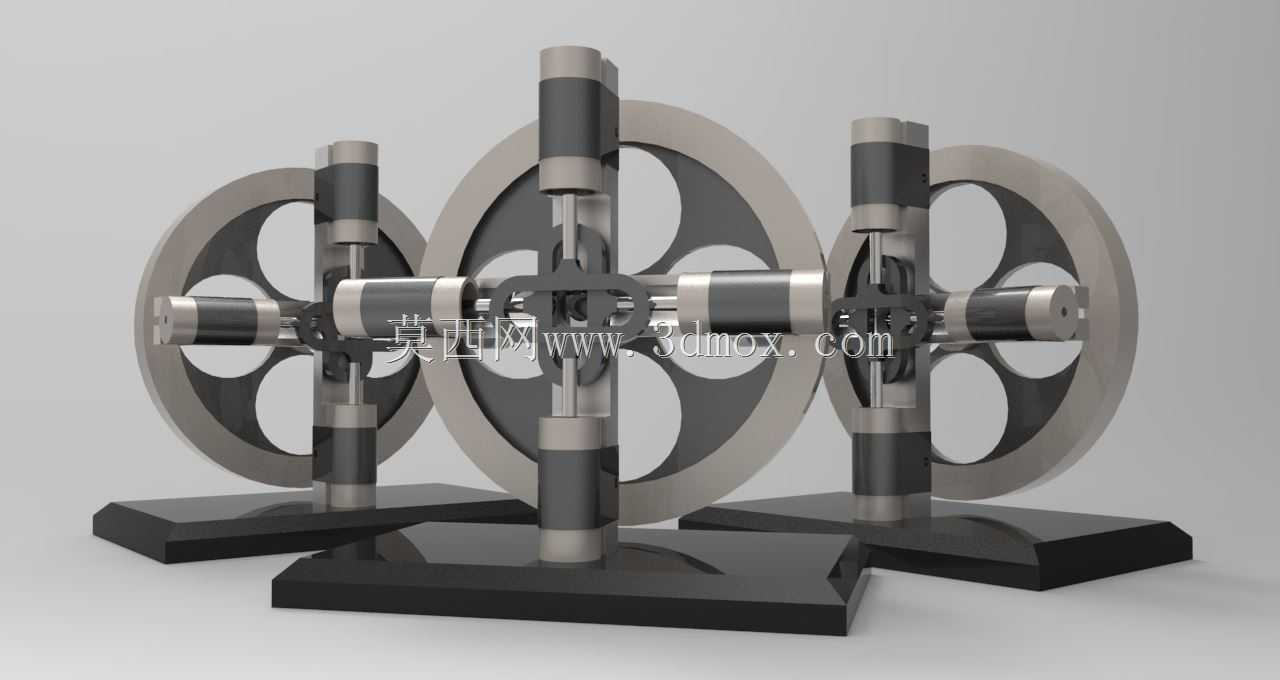

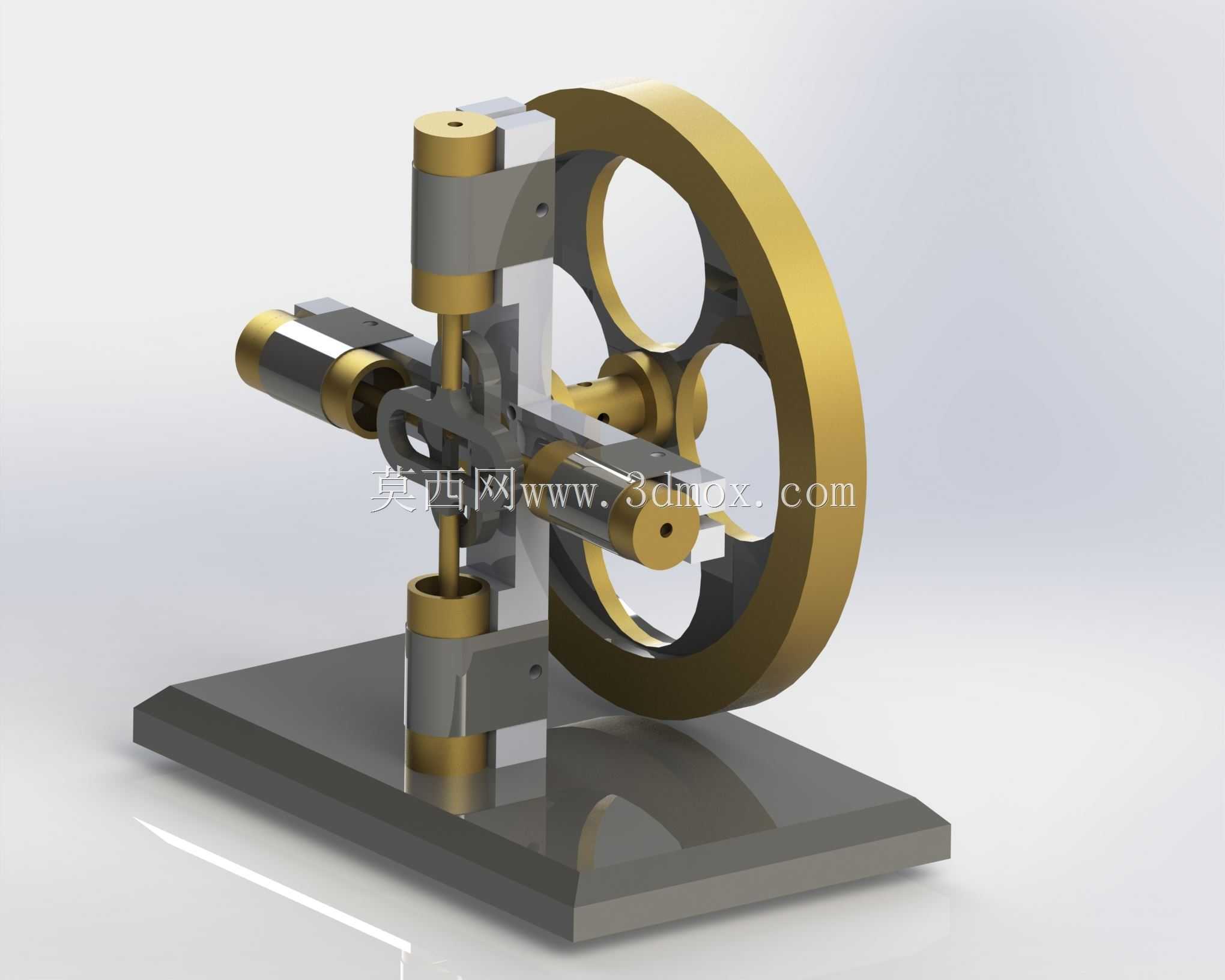

　　这套四缸联动的立式蒸汽机结构，在小型动力演示、热能动力教学场景中有着很典型的应用价值，区别于单缸蒸汽机的脉冲式动力输出，四组气缸沿十字方向对称布置的结构，能将各个气缸的做功冲程错峰叠加，让输出轴的扭矩波动大幅降低，运转平顺性远优于同缸径的单缸机型。从实际功能逻辑上看，这套结构依靠蒸汽进入气缸推动活塞做往复直线运动，再通过十字头结构将动力传递给连杆，最终带动曲轴与飞轮做旋转运动，飞轮的大质量轮缘可以储存做功冲程的多余动能，带动活塞完成排气、进气、压缩的非做功行程，保证机组连续稳定运转，对称布置的四个气缸可以让曲轴每旋转90度就有一个气缸进入做功冲程，完全消除了单缸机的死点问题，不需要额外的辅助启动结构就能在任意位置顺利启动。

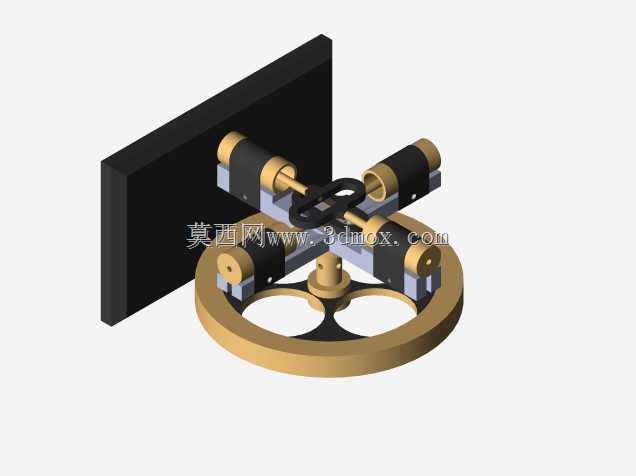

　　设计过程中首先要考虑的是气缸的同轴度控制，四个水平布置的气缸与中心曲轴腔的轴线必须严格共面且垂直于曲轴轴线，否则活塞运行过程中会出现偏磨，不仅会增大运行阻力，还会导致密封件快速失效，因此在建模时所有气缸安装位都采用了同一基准面定位，安装法兰的连接孔采用位置度公差约束，保证装配后各气缸的轴线偏差控制在允许范围内。十字头与滑道的配合间隙是设计中的另一个关键点，间隙过小会导致热态下运动卡滞，间隙过大则会引起连杆摆动带来的冲击振动，因此滑道部分采用了分体式的导向结构，既可以在加工时保证导向面的粗糙度与圆柱度，也能在长期磨损后通过调整垫片补偿间隙，延长结构的使用寿命。曲轴部分的偏心距直接决定了活塞的行程，

　　建模时需要严格匹配连杆长度与偏心距的比值，比值过小会导致连杆摆角过大，增大活塞对气缸壁的侧向压力，比值过大则会让整机的径向尺寸不必要地增加，这套结构选取的连杆偏心距比在4:1左右，兼顾了结构紧凑性与运行的力学特性。底座部分采用了厚重的平板式结构，既可以为整个机组提供足够的支撑刚度，抵消运转过程中的振动，也预留了安装固定的通孔，可以直接固定在实验台架或者演示台面上，安装边界上需要注意，机组后方需要预留足够的空间布置蒸汽管路与排气通道，飞轮侧需要预留不小于飞轮半径的操作空间，避免运转过程中发生剐蹭或者安全隐患。从结构细节上看，气缸两端的端盖都采用了台阶式定位结构，与气缸筒的配合面设置了密封槽，可以在实际制作时加装密封填料，避免蒸汽泄漏，

　　连杆两端的铰接处都采用了销轴连接，销轴上设置了注油孔，可以定期加注润滑脂降低铰接部位的磨损，飞轮采用了轮辐式结构，在保证轮缘转动惯量的前提下尽可能降低了自身重量，减少了曲轴的支撑负载。这套结构在教学场景中可以直观展示曲柄连杆机构的运动原理、多缸动力叠加的输出特性，也可以作为小型蒸汽动力装置的核心结构进行改装应用，建模过程中所有运动部件都做了干涉检查，模拟运转过程中不会出现部件碰撞的问题，各个配合面的公差选取都符合常规机械加工的精度要求，不需要特殊的加工工艺就能完成实物制作。
