小型单缸立式蒸汽机结构设计

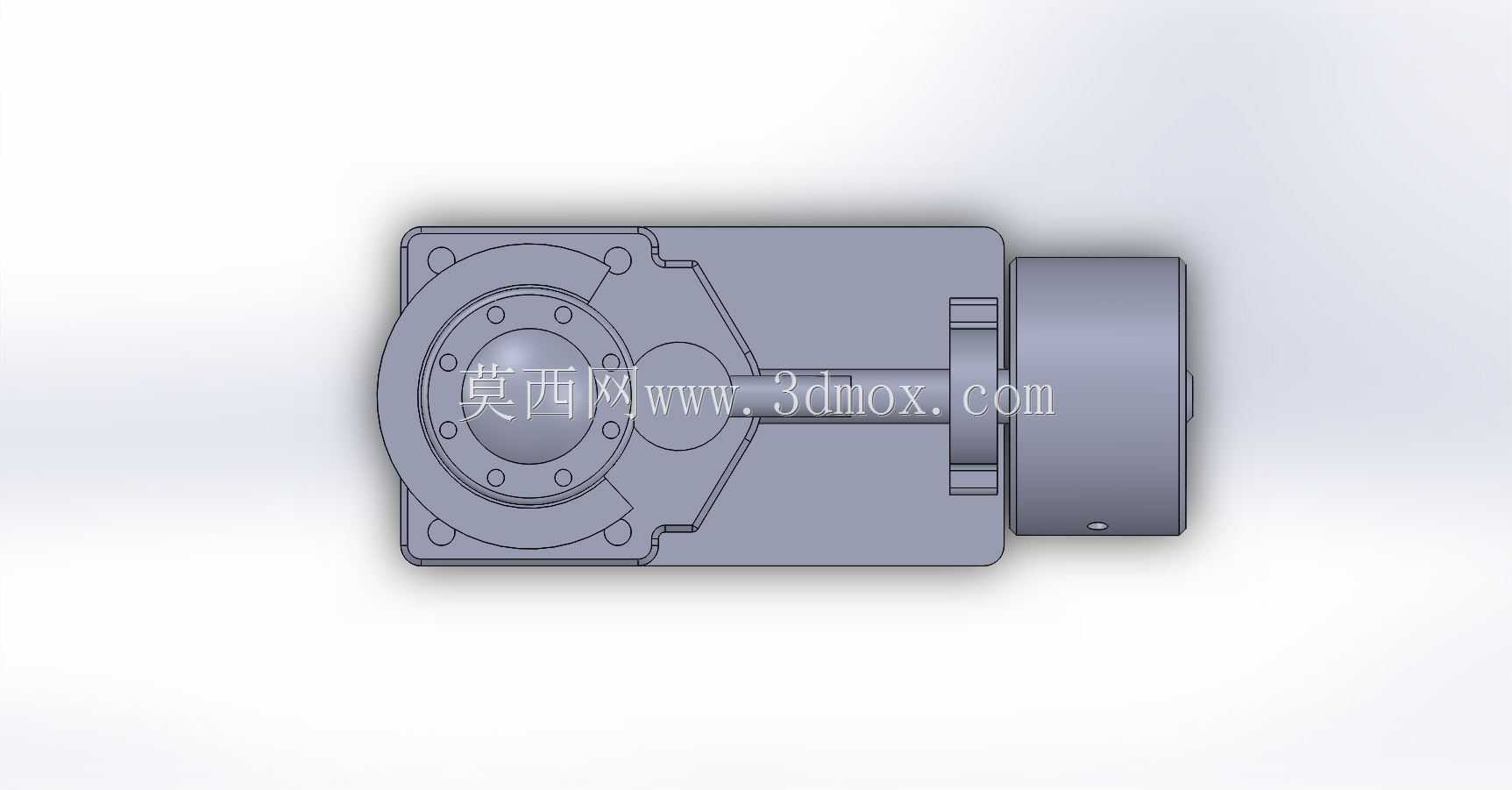

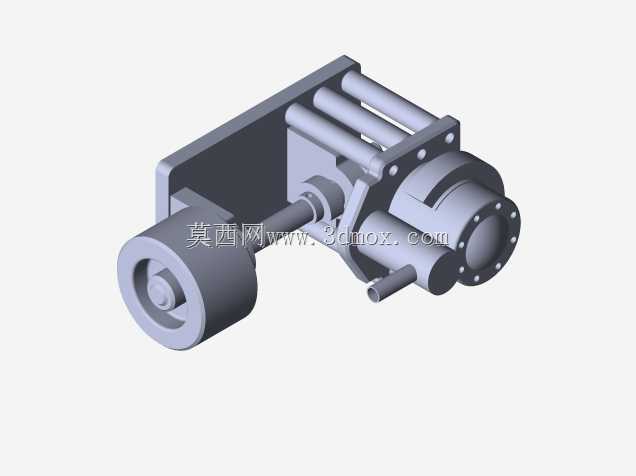

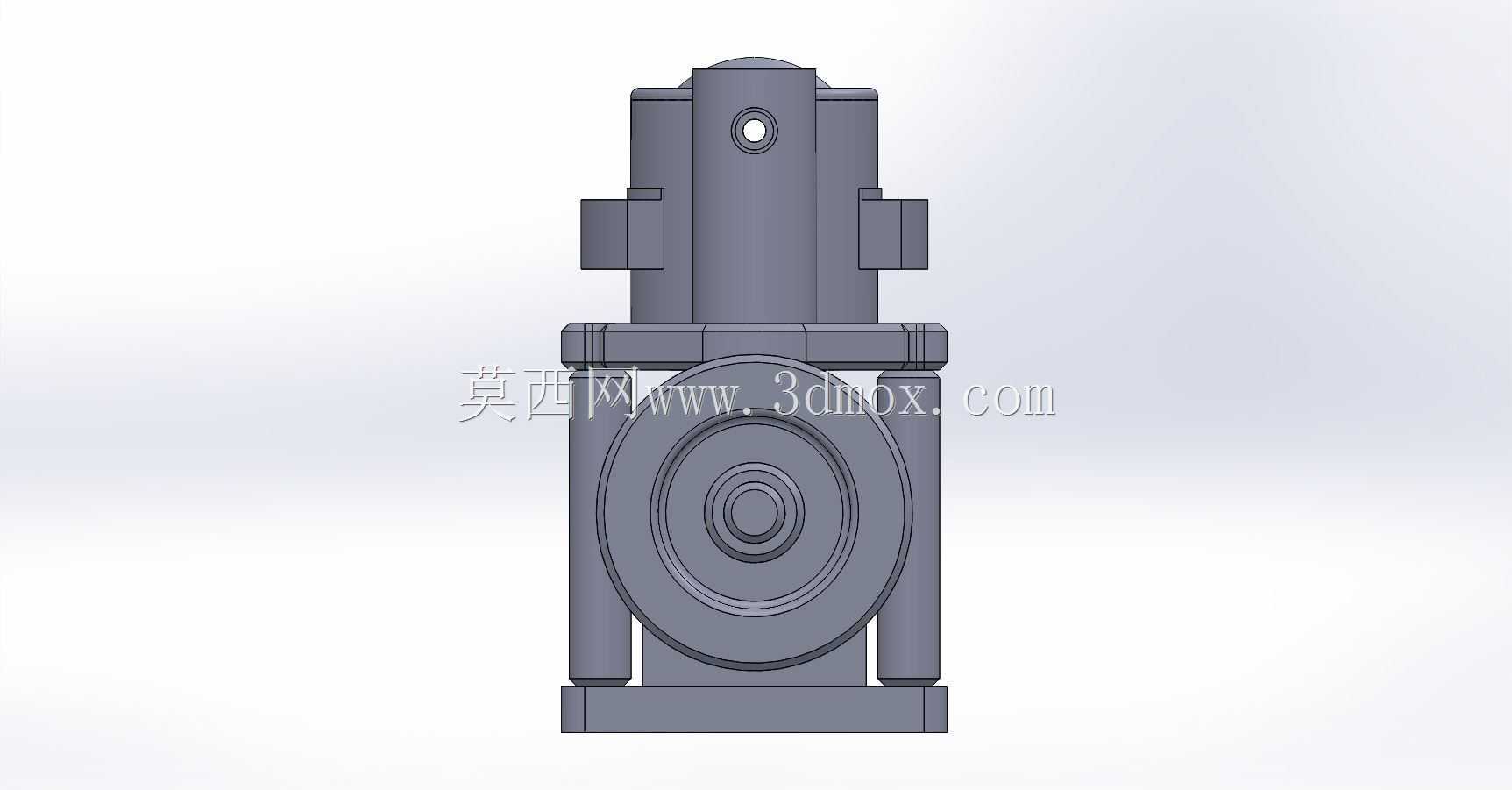

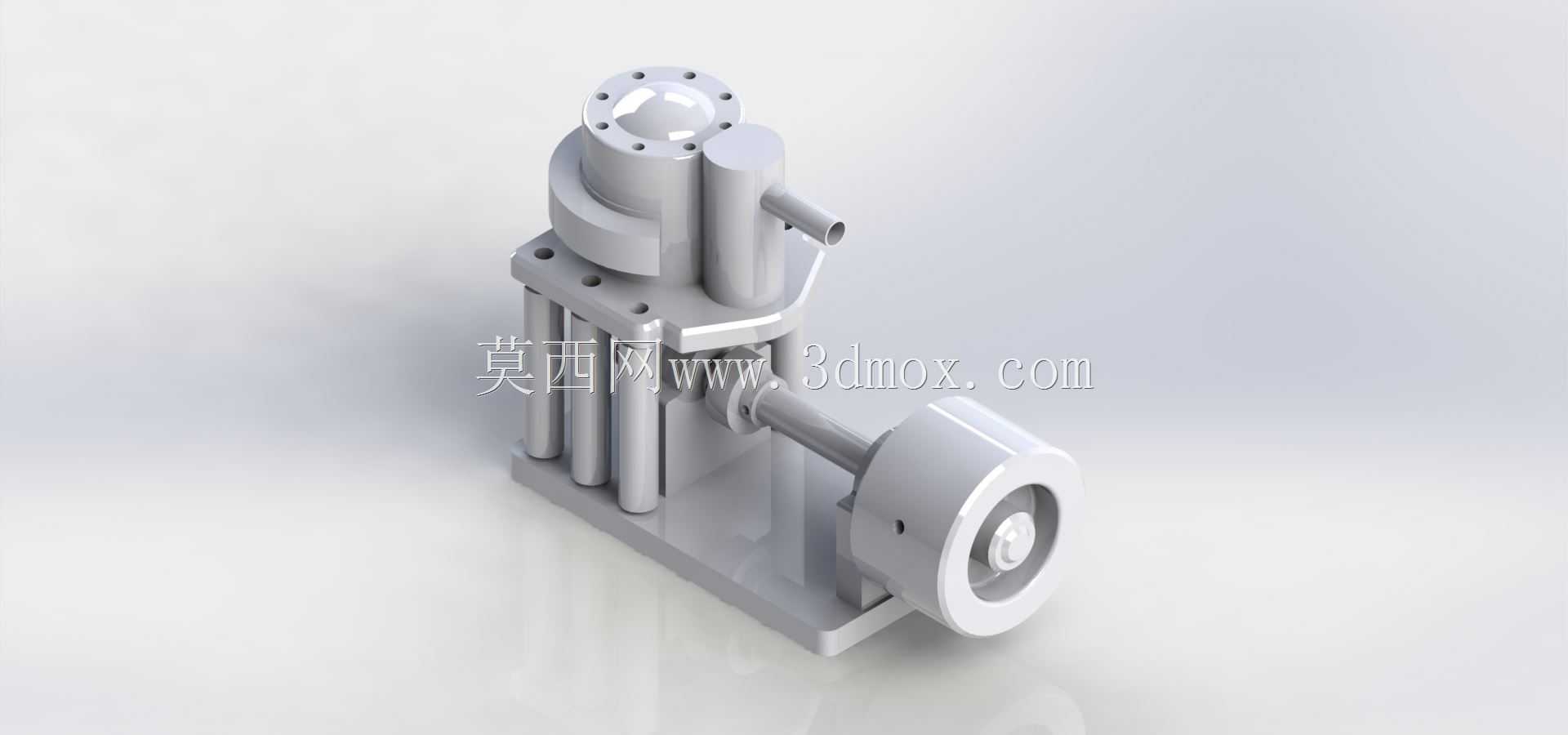

　　这款小型立式蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景展开，常见于教学演示装置、小型复古动力模型、微型动力试验台这类对动力输出平稳性、结构紧凑度有要求的应用场景。从整体布局来看，采用立式缸体搭配侧置飞轮的结构形式，缸体部分垂直布置在底座上方，有效压缩了整机的横向安装空间，对于安装台面尺寸受限的试验场景适配性更好。缸体顶部采用法兰式端盖结构，沿圆周均匀布置紧固螺栓孔，既保证了缸腔的密封性能，也方便后期拆解维护、检查活塞与缸壁的配合间隙，端盖中心预留的凸起结构，是为了适配活塞上止点的避让需求，避免活塞运行到上止点时与端盖发生运动干涉。缸体侧部伸出的管路接口，分别对应蒸汽进气与排气通路，接口位置的设计充分考虑了管路排布的便利性，

　　与缸体内部的配气通道直接连通，减少了管路弯折带来的蒸汽压损，能有效提升蒸汽能量的利用效率。配气机构集成在缸体侧部的凸起结构内，与活塞杆的运动形成联动，按照活塞的运行相位精准控制进排气的启闭时机，保证蒸汽能够在合适的节点进入缸腔推动活塞做功，同时及时排出做功后的乏汽。动力输出部分采用曲柄连杆结构，将活塞的上下直线往复运动转化为曲轴的旋转运动，曲轴的输出端直接连接大尺寸飞轮，飞轮采用轮缘加厚的结构设计，依靠自身的转动惯量储存做功行程的能量，带动曲轴平稳越过止点位置，抵消活塞往复运动带来的转速波动，让整机的动力输出更加平顺，避免出现运转卡顿、转速忽高忽低的问题。底座部分采用一体化的平板式支撑结构，底部带有加强筋布局，

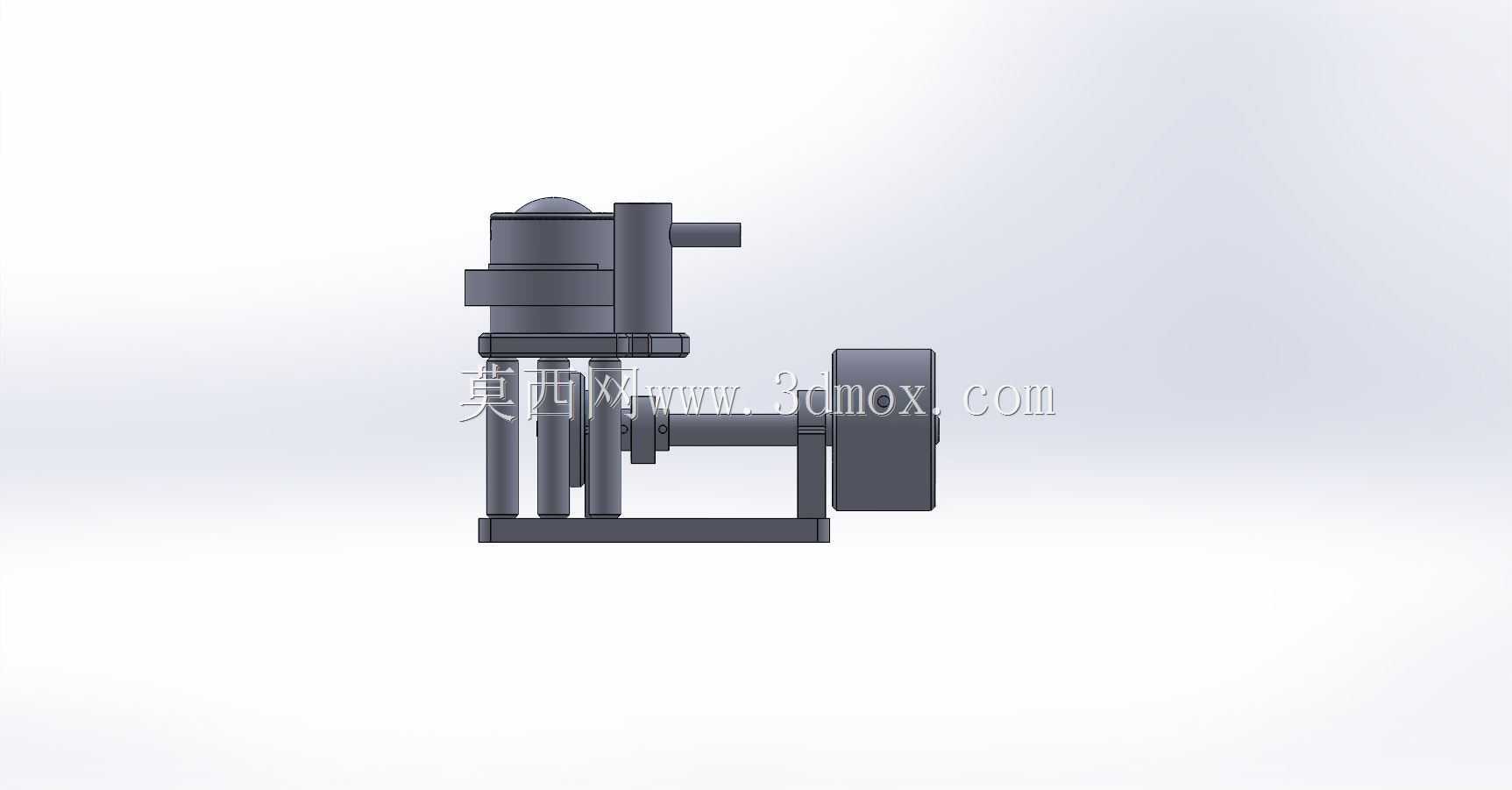

　　既提升了底座的结构刚性，避免设备运转时产生共振，也预留了多个安装固定孔位，可以通过螺栓将整机稳固安装在试验台架或者设备基座上，安装孔位的位置公差经过严格校核，保证装配后曲轴的水平度、缸体的垂直度都符合设计要求，减少运转时的偏磨问题。从安装边界来看，整机的横向尺寸主要由飞轮直径与缸体宽度决定，纵向尺寸由缸体高度与底座长度决定，垂直方向的最高点为缸体顶端的端盖位置，在做安装空间规划时，除了预留整机本身的安装尺寸，还需要在缸体侧部的管路接口位置预留足够的管路连接操作空间，在飞轮侧预留安全防护的安装间隙，避免运转时飞轮与周边构件发生碰撞。设计过程中，对各个运动部件的配合间隙做了针对性优化，活塞与缸壁之间的间隙控制在合理范围，

　　既保证运动时不会出现卡滞，也能减少蒸汽泄漏量；曲柄连杆的铰接位置采用耐磨衬套结构，降低长期运转的磨损量，提升设备的使用寿命；所有运动部件的质心都经过配平处理，减少高速运转时的振动量，让设备运行更加平稳。这类小型蒸汽机的结构设计，既还原了传统蒸汽机的核心工作原理，又通过紧凑化的结构设计缩小了整机体积，在教学场景中可以直观展示往复式动力机械的工作过程，帮助学习者理解曲柄连杆机构的运动转换逻辑、配气机构的工作时序；在小型动力试验场景中，可以作为微型蒸汽动力源，驱动小型发电机、水泵这类低功率负载，验证蒸汽动力系统的运行特性。
