双缸卧式蒸汽机结构三维设计

　　在工业动力发展历程中，卧式双缸结构的蒸汽动力装置曾是小型工矿、作坊式生产场景里的核心动力输出单元，这类设备依靠蒸汽膨胀做功将热能转化为旋转机械能，可通过皮带传动、齿轮啮合等方式为车床、水泵、小型粮食加工机具等负载提供稳定动力输出，即便在当下，这类结构也是热力学教学、复古动力装置复刻、工业遗产复原项目中重要的参考对象。从结构设计逻辑来看，这套双缸卧式蒸汽机采用对称卧式布局，两个汽缸平行布置于机身基座上方，相比单缸结构，双缸错相位配气的设计能够大幅降低曲轴旋转的死点影响，让动力输出的扭矩波动更小，运转平顺性得到明显提升，同时卧式布局也降低了设备整体重心，安装后设备运行的振动幅度更小，对安装基础的强度要求比立式同功率机型更低。

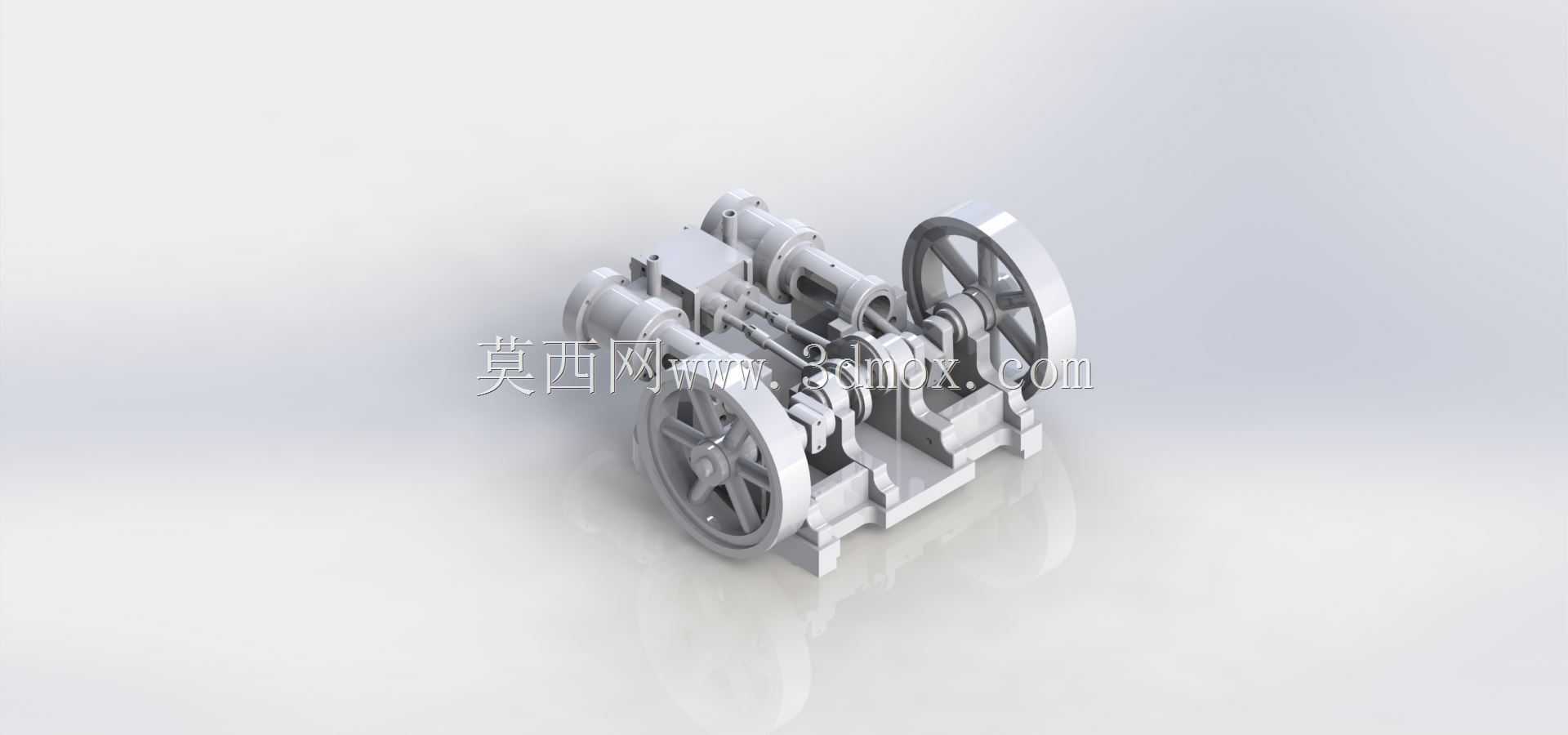

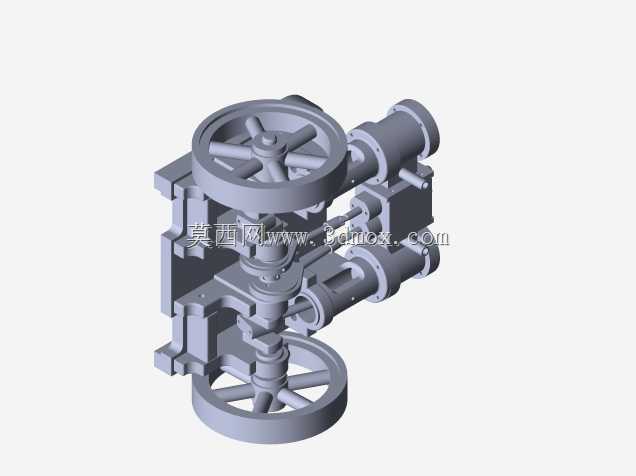

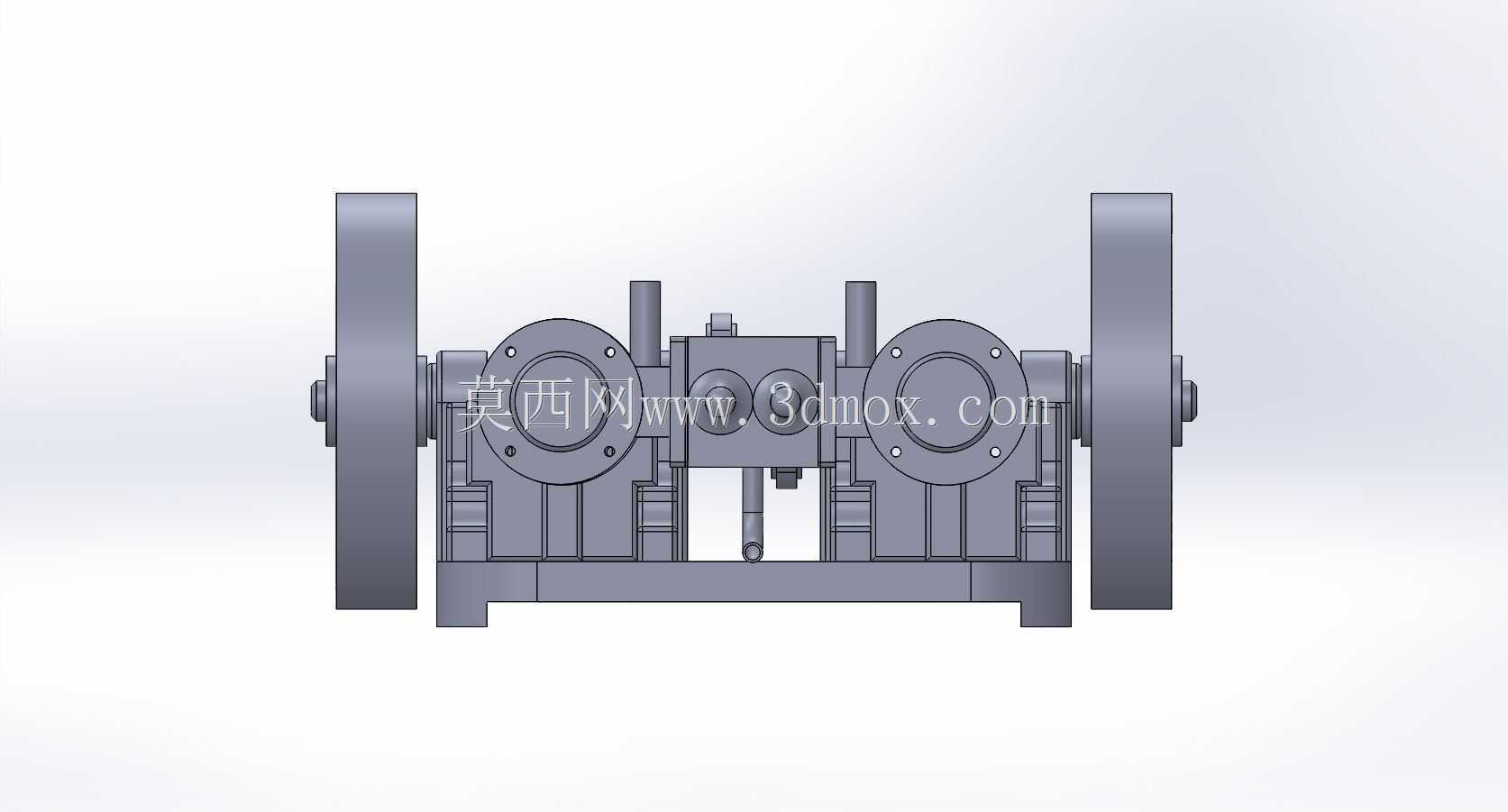

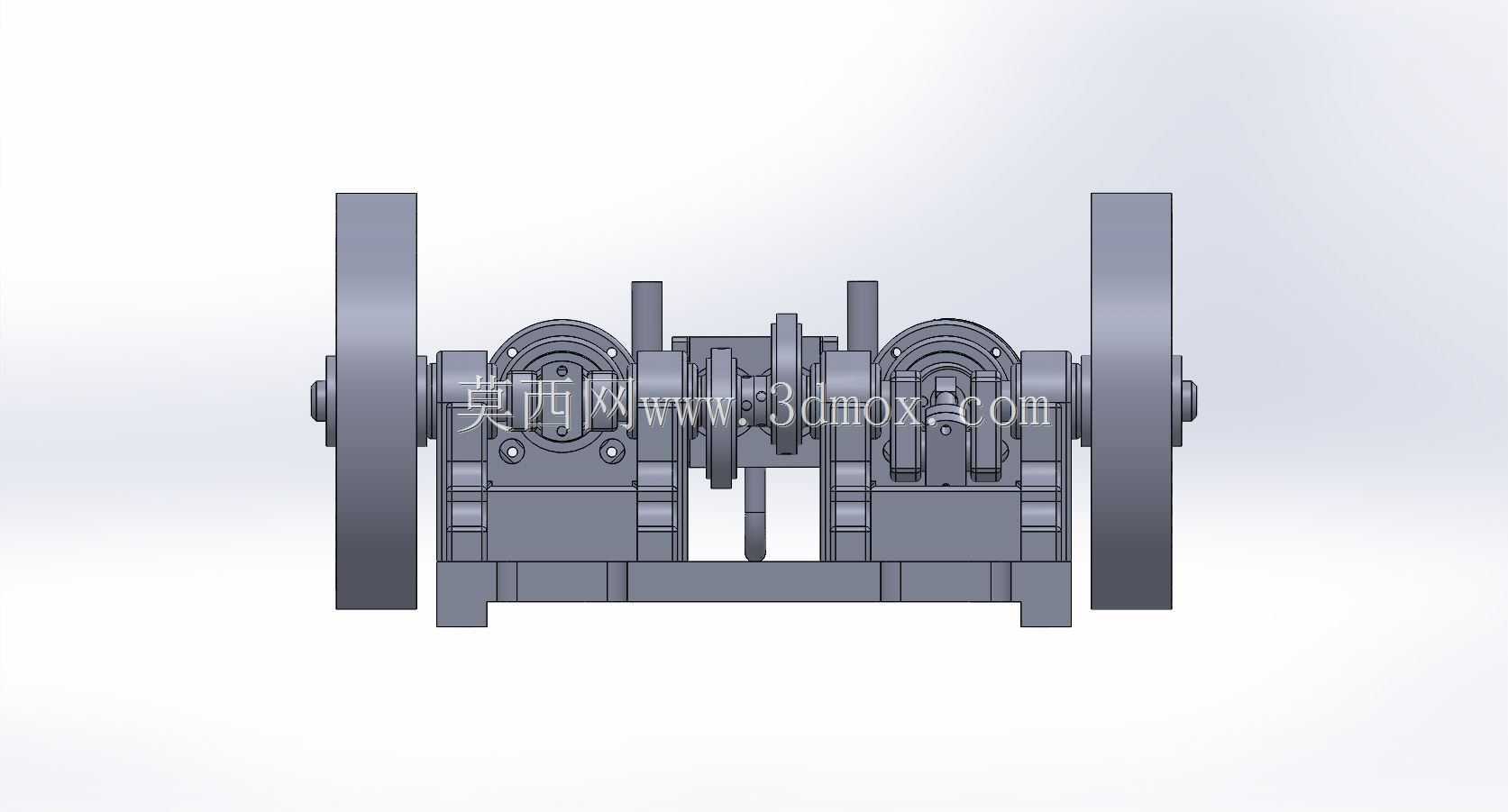

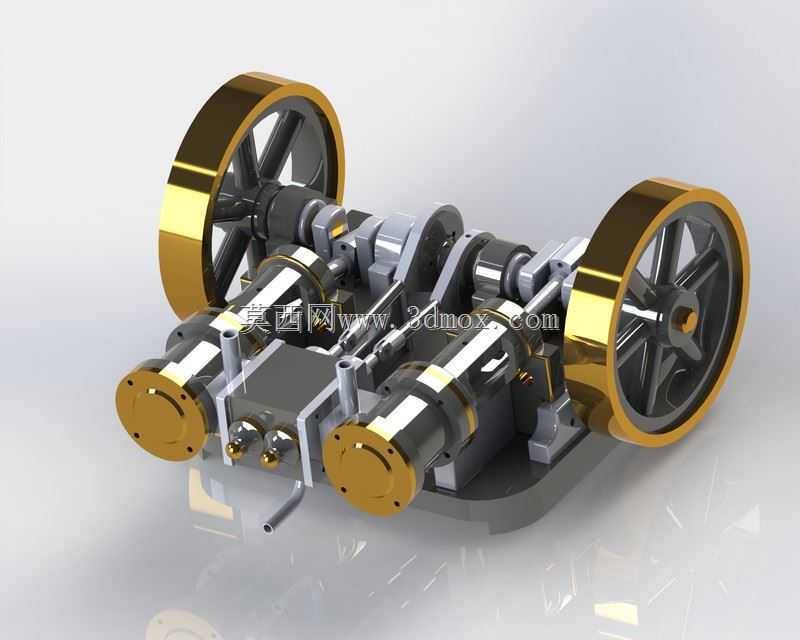

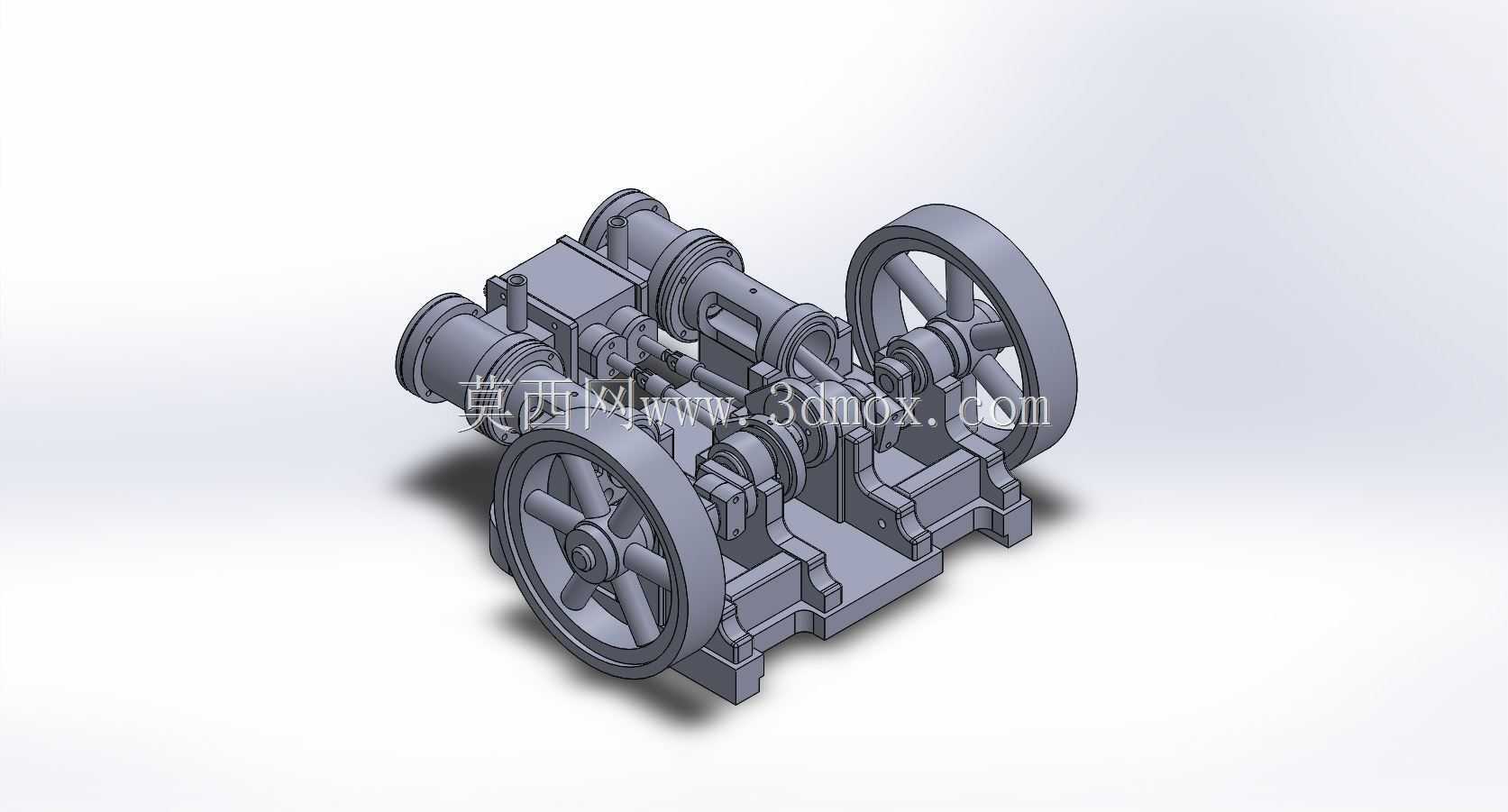

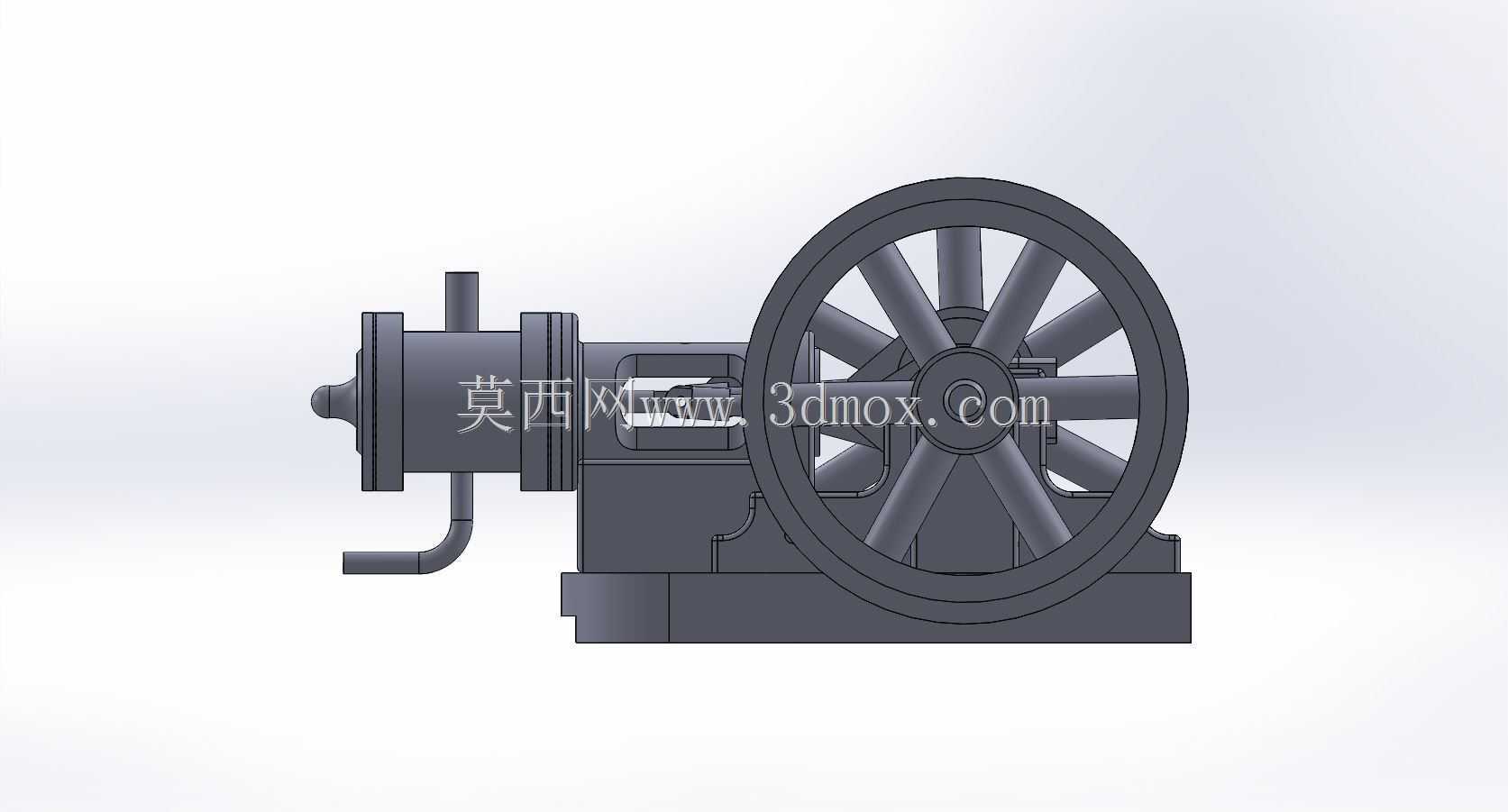

　　整套模型完整还原了设备的所有组成零件，从机身铸造基座、汽缸体、活塞组件、连杆曲柄传动机构，到两端的大直径飞轮、配气阀组、滑动轴承座都做了精细化的结构还原，没有做简化省略处理，能够清晰看到各零件之间的装配关系与运动配合边界。从安装边界来看，设备的主要承载结构为一体式铸造机身，底部预留有对应地脚螺栓的安装孔位，整体安装基准面为机身底部的加工平面，安装时需要保证该平面的水平度偏差在允许范围内，避免曲轴、连杆等运动部件出现偏磨问题；两端的飞轮为大直径轮辐式结构，安装时需要注意飞轮外侧预留足够的安全防护空间，同时飞轮与传动输出端的连接位置需要保证同轴度，避免传动过程中出现额外的径向载荷。在功能特性层面，

　　这套双缸卧式结构的配气机构采用滑阀式配气设计，能够随曲轴转动自动完成进排气的时序切换，两个汽缸的配气相位相差90度，保证曲轴在任意旋转角度都至少有一个汽缸处于做功行程，从根源上消除了单缸蒸汽机启动时存在的死点问题，无需额外设置盘车机构即可顺利启动；大直径飞轮的设计除了作为传动轮连接负载之外，还能够储存做功行程的多余能量，在排气、进气行程中释放能量维持曲轴转速稳定，让设备在负载出现小幅波动时依然能够保持相对稳定的转速输出。从设计思路上看，这类卧式双缸蒸汽机的结构设计优先考虑了维护便利性与运行可靠性，所有滑动摩擦面都设置有对应的润滑油加注位置，汽缸、活塞等易损部件都采用了可拆分的装配结构，日常维护时无需完全拆解整机即可更换密封件、

　　轴瓦等损耗零件；机身的加强筋布局完全匹配设备运行时的受力方向，在保证机身整体刚性的前提下尽可能控制了铸件的壁厚，降低了设备整体的自重。在实际应用场景中，这类小功率双缸卧式蒸汽机既可以作为独立动力单元驱动零散的工业负载，也可以作为小型蒸汽动力演示装置用于教学展示，其结构中包含的曲柄连杆传动、错相位做功、飞轮储能等机械设计逻辑，也是当下内燃机、往复式泵类设备结构设计的重要参考原型，建模过程中对各运动部件的配合间隙、装配公差都做了符合实际工程要求的还原，能够直接用于运动仿真演示、装配工艺教学等场景，也可为复古动力设备的复刻设计提供完整的结构参考。
