立式结构热空气动力驱动装置结构设计

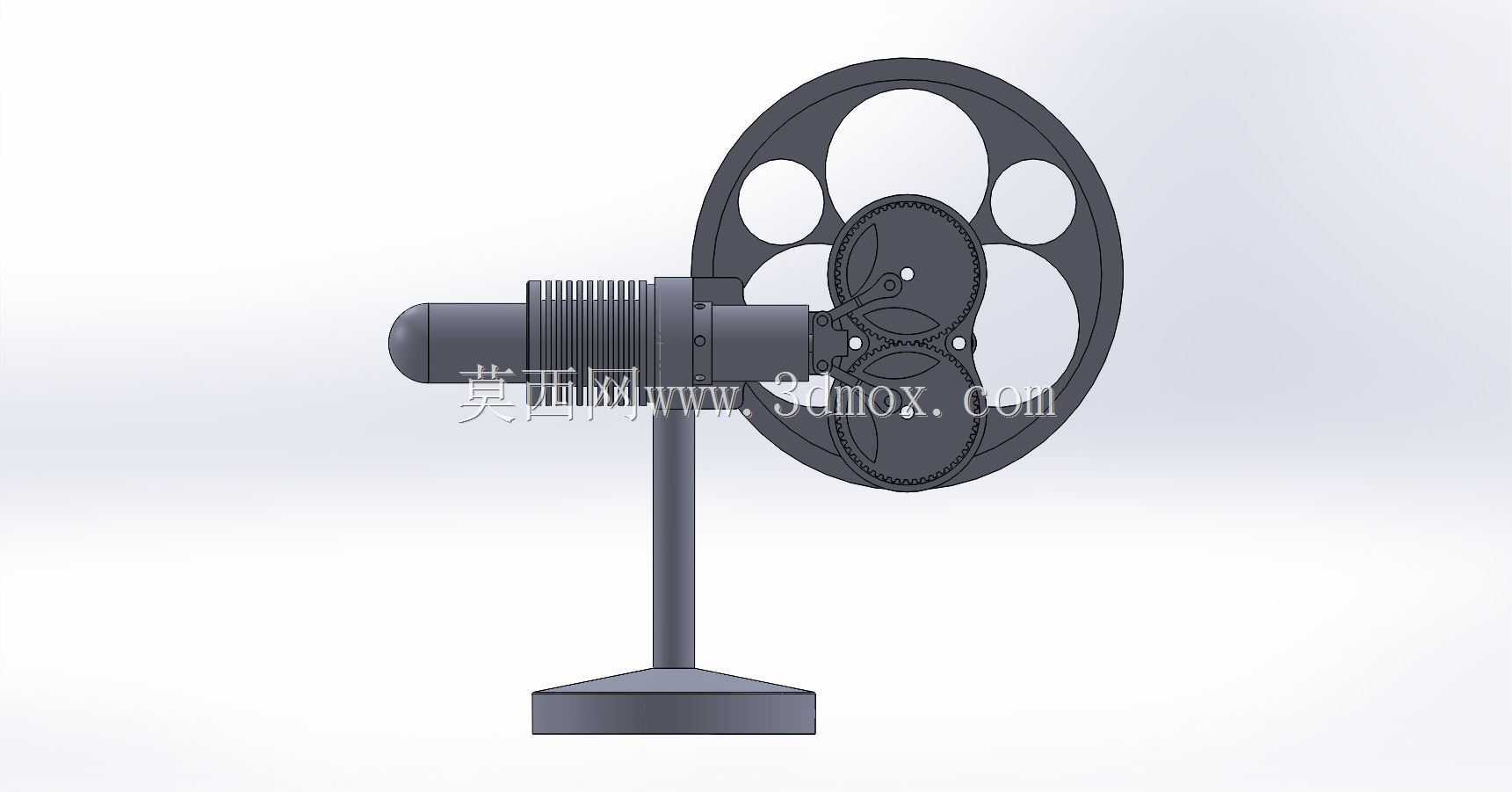

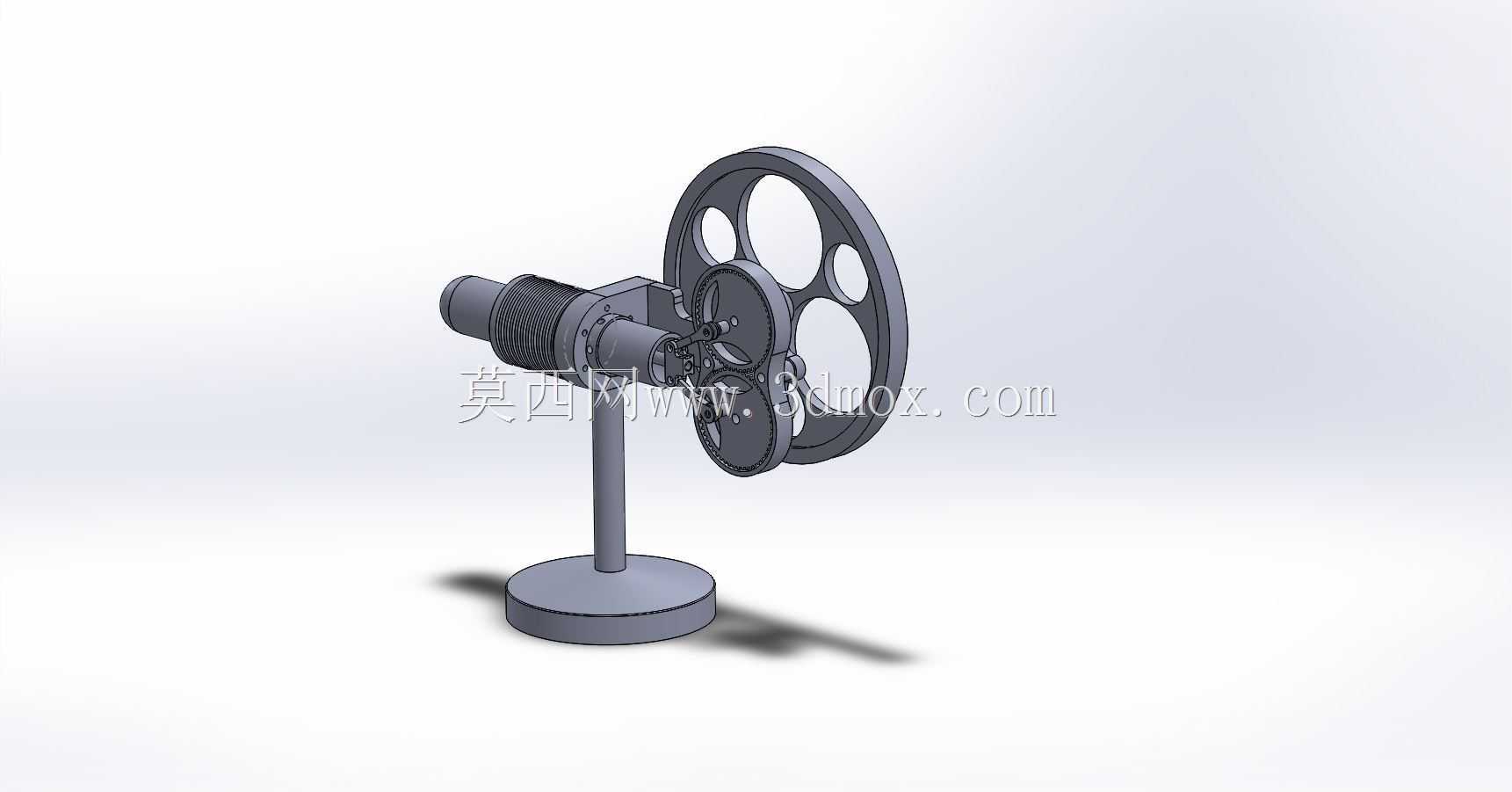

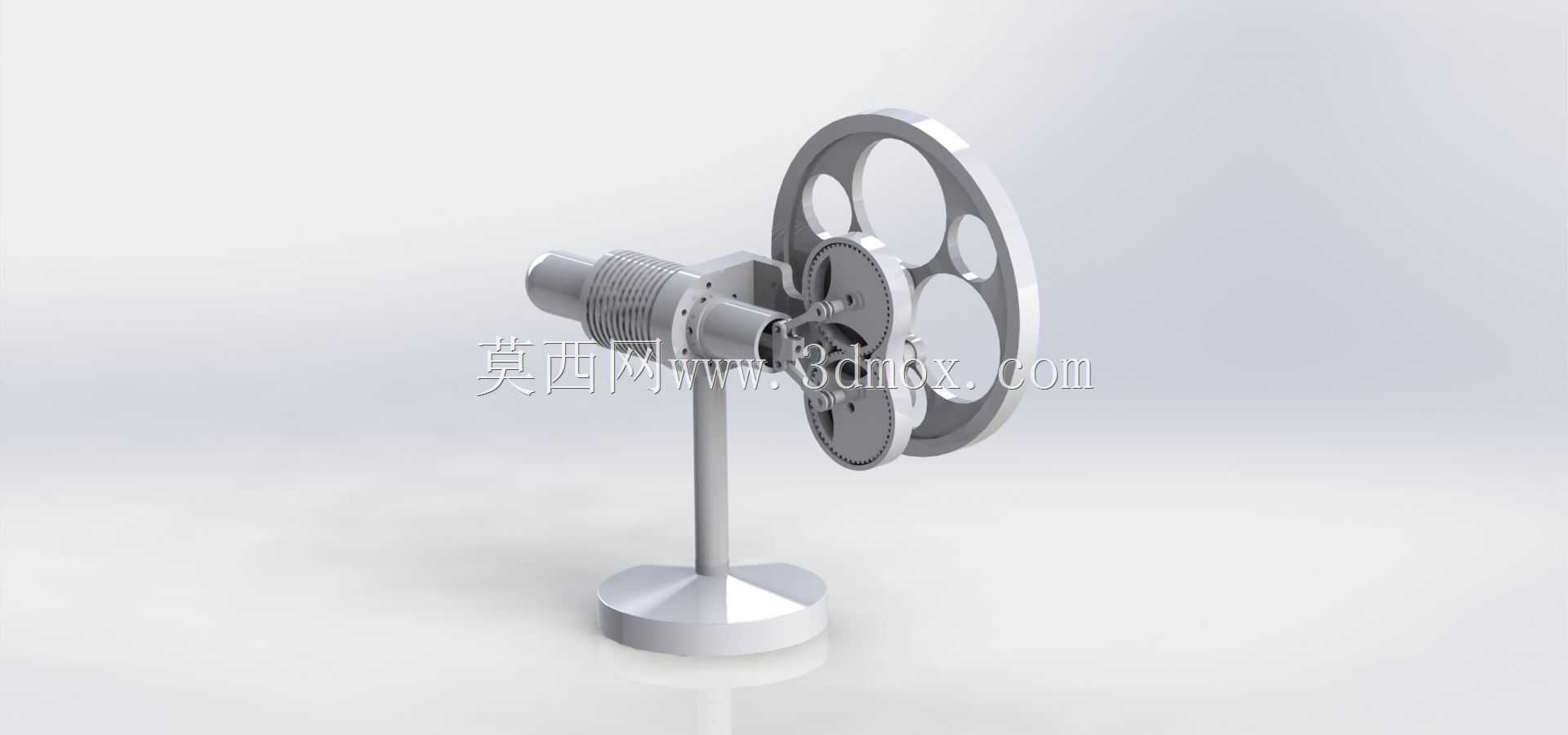

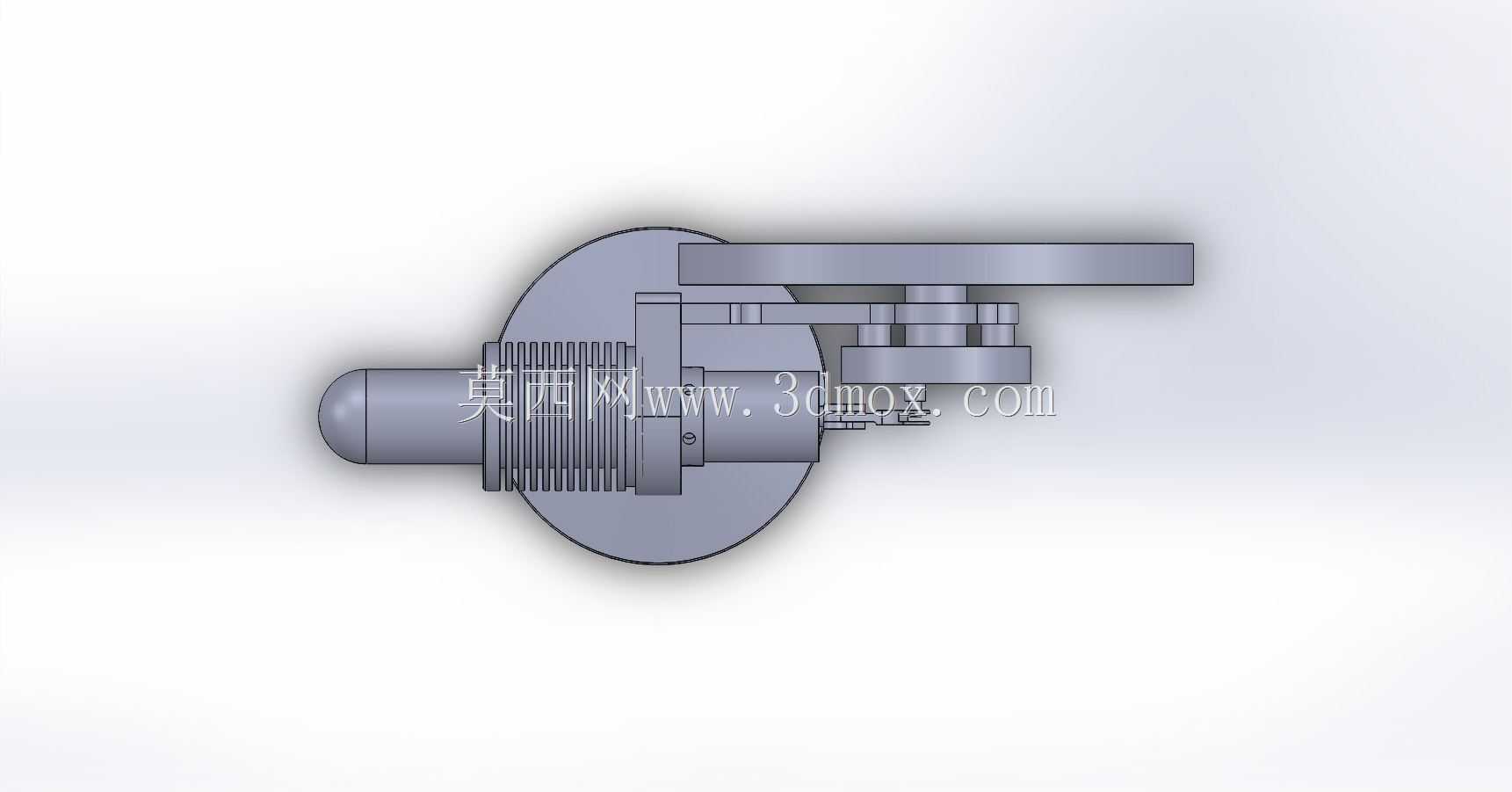

　　这款热空气动力装置采用立式支撑布局，整体结构分为底座立柱、动力缸体、传动飞轮三个核心模块，底座采用圆盘式配重结构，直径略大于立柱截面，放置在水平台面上时可依靠自身配重抵消飞轮运转产生的偏心力矩，无需额外地脚固定即可稳定运行，适合教学演示、小型动力实验场景的桌面布设。立柱采用等截面圆柱结构，上端直接承托缸体与传动组件，将整机重心控制在底座中心垂线上，避免高速运转时出现整机晃动的问题。

　　动力缸体部分采用外置散热翅片结构，翅片沿缸体周向均匀排布，可在冷端与热端形成稳定的温度梯度，保障工质在缸内完成膨胀-收缩的循环过程，缸体端盖与传动腔采用螺栓连接，密封面预留平垫片安装槽，可根据工质压力调整密封件厚度，避免工质泄漏影响循环效率。传动侧采用曲柄连杆结构配合大直径飞轮，飞轮轮缘做加厚处理，转动惯量经过匹配计算，可储存活塞做功行程的多余动能，带动活塞完成压缩、排气的非做功行程，让输出轴的转速波动控制在合理范围内，飞轮上开设三个均匀分布的减重孔，在保证转动惯量的前提下降低整体重量，减少启动时的初始阻力。

　　设计过程中优先考虑了组件的拆装便利性，缸体与立柱之间采用定位销加螺栓的固定方式，维护时可单独拆下缸体部分清理换热翅片间隙的积灰，无需拆解整个传动结构；飞轮与输出轴之间采用平键连接加轴端挡圈固定，拆卸时仅需拆下挡圈即可沿轴向拉出飞轮，方便调整曲柄的初始相位。输出轴的支撑位置设置两个滑动轴承，轴承座与传动腔一体加工成型，同轴度公差控制在0.02mm以内，减少轴系运转时的径向跳动，降低运转过程中的机械损耗。

　　从安装边界来看，整机最大外轮廓由飞轮直径决定，布设时需要在飞轮周向预留至少20mm的安全间隙，避免衣物、工具等异物卷入传动结构；热端工作时表面温度较高，安装位置需要与周边不耐热构件保持足够的安全距离，冷端的散热翅片周边需要预留空气流通空间，不能被其他构件遮挡，否则会降低冷热端温差，直接影响装置的输出功率。

　　实际应用场景中，这类小型热空气动力装置既可以作为热力学教学的演示教具，直观展示外燃式热机的循环原理，也可作为小型低温余热回收场景的动力源，匹配低功率发电组件后，可将低品位热能转化为电能输出；部分科普展项中也会采用这类结构作为互动展示件，观众可通过调整热端温度直观观察转速变化，理解热功转换的基本逻辑。

　　结构设计时对各运动部件的间隙做了针对性匹配，活塞与缸壁之间采用间隙配合，配合间隙根据不同工作温度区间做了补偿设计，避免热胀冷缩导致的卡滞问题；连杆两端的铰接位置采用铜套衬垫，可长期承受往复运动的磨损，衬套与铰接销之间预留润滑脂存储槽，定期补充润滑脂即可长期稳定运行，无需频繁更换易损件。整机的外露构件均做了圆角处理，没有尖锐凸起，避免操作过程中出现磕碰划伤的问题，传动区域的飞轮外侧可根据需求加装透明防护壳，既不影响观察运转状态，也能提升操作安全性。
