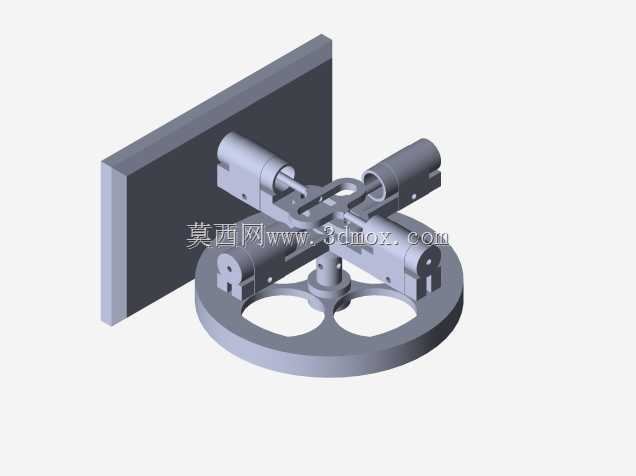

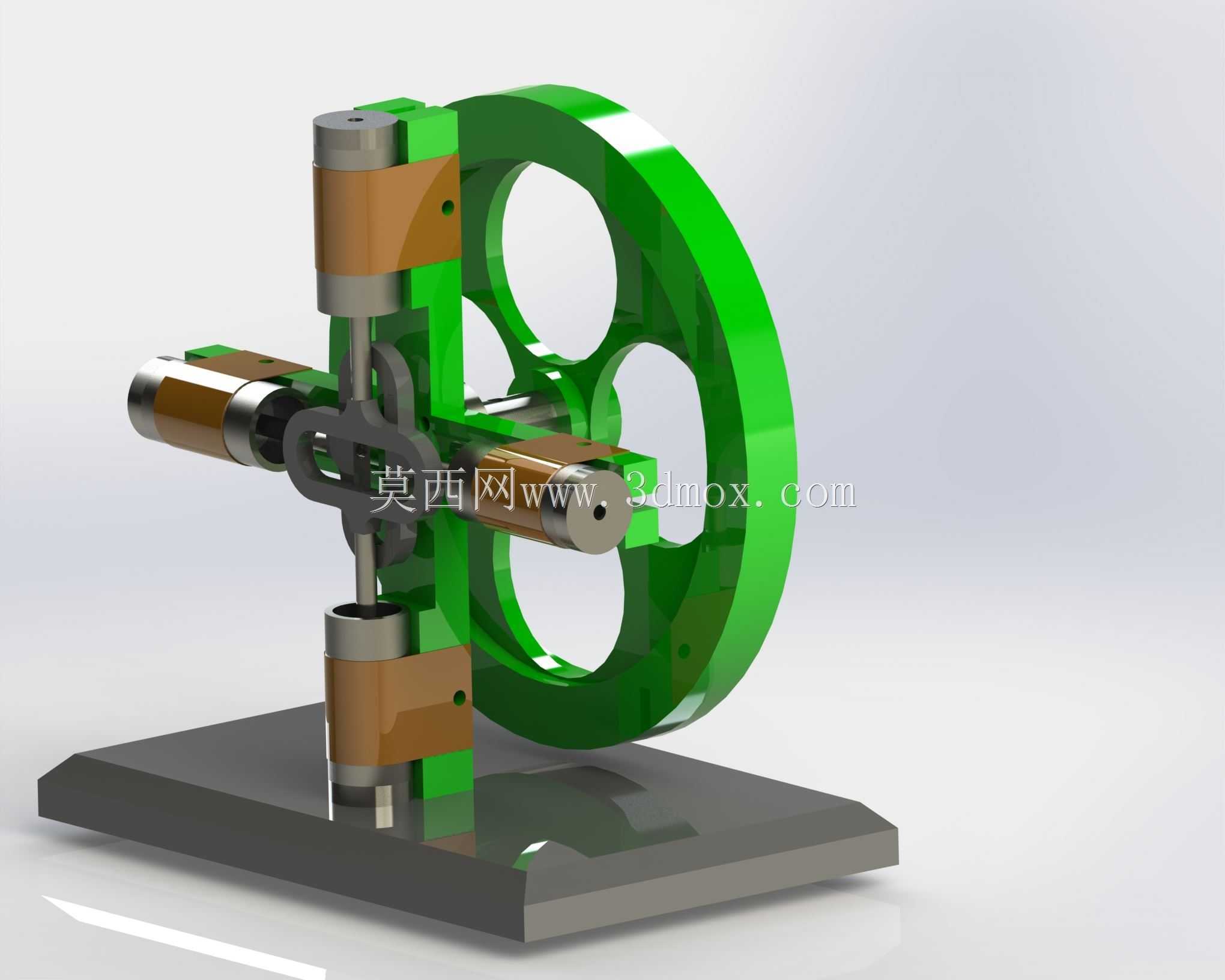

四缸联动蒸汽动力机构彩色渲染结构

　　这套四缸联动的蒸汽动力结构，在小型动力演示、教学实训场景中有着很典型的应用价值，不少职业院校的机械原理课堂、科创赛事的动力单元选型，都会参考这类结构的布局逻辑。从实际用途来看，它通过四个气缸的错相位配气，将蒸汽的压力能持续转化为曲轴的旋转扭矩，相比单缸蒸汽机，扭矩输出的波动幅度被大幅压低，运转平顺性有明显提升，不需要额外加装大尺寸飞轮就能维持稳定的转速输出，很适合对安装空间有严格限制的小型动力配套场景。

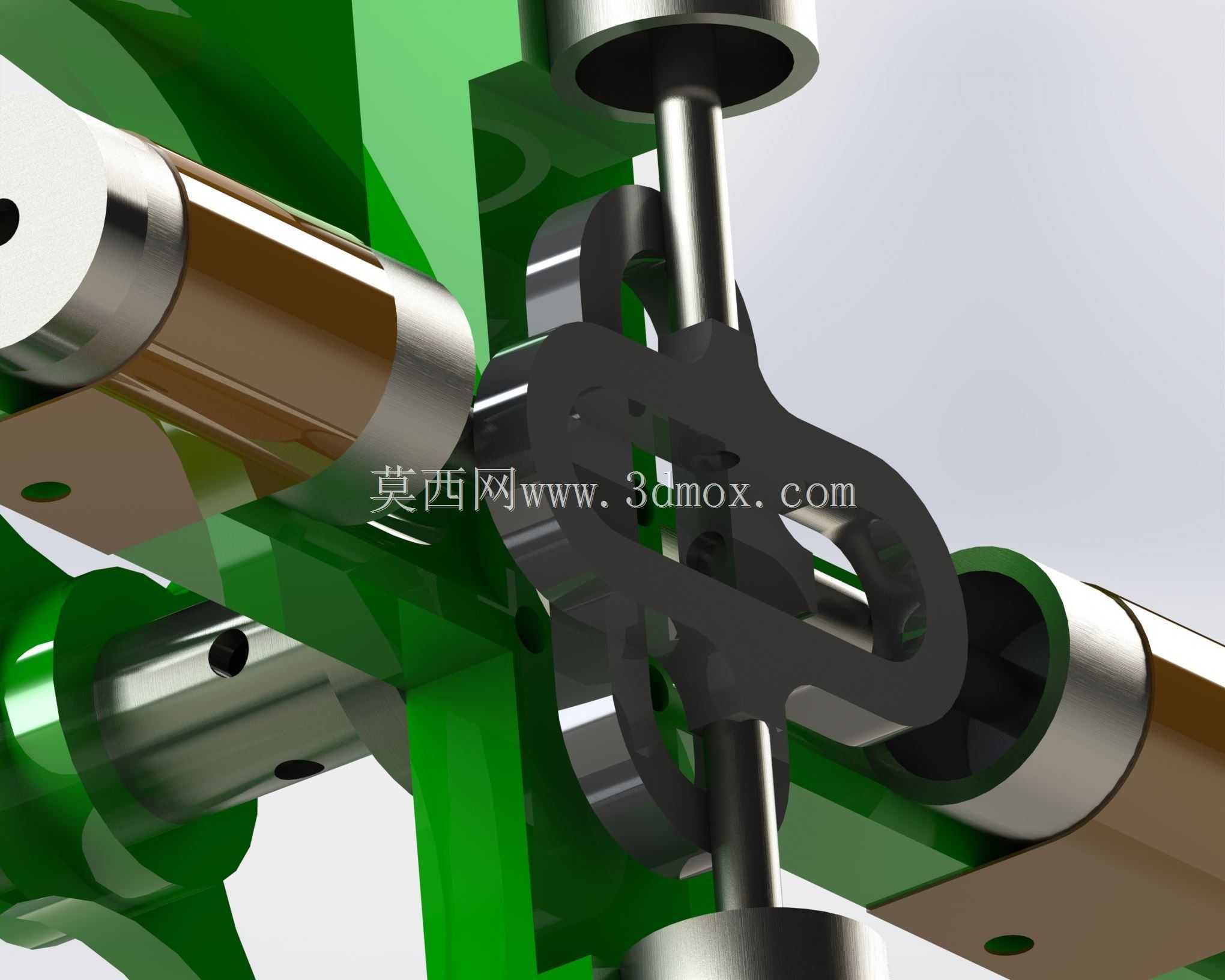

　　从功能特性上拆解，这套结构的四个气缸呈十字对称布局，相邻气缸的曲柄相位差保持90度，任意时刻都至少有一个气缸处于做功冲程，不会出现单缸结构常见的启动死点问题，哪怕是低压蒸汽输入，也能顺利完成启动动作。配气机构采用的是滑阀式配气结构，和曲轴通过联动拨杆实现硬连接，配气相位完全和曲轴转角绑定，不需要额外的电控单元就能完成进排气的时序切换，结构可靠性很高，在潮湿、多粉尘的恶劣工况下也能维持稳定运转，不会出现电子元件失效的问题。

　　设计思路上，这套结构优先考虑了零件的加工工艺性，所有气缸缸体都采用等径圆柱结构，缸筒可以直接选用标准无缝钢管加工，不需要定制异形型材，能有效降低加工成本。十字布局的机架采用分体式拼接结构，四个气缸安装座的定位基准统一在中心曲轴的轴线上，加工时只需要一次装夹就能完成四个安装面的铣削加工，能有效控制四个气缸的同轴度和位置度误差，避免后期装配出现卡滞问题。曲轴部分采用的是组合式曲柄结构，不需要整体锻造，单个曲柄零件可以单独铣削加工后再热装组合，小批量试制阶段的加工难度被大幅降低，普通的三轴铣床就能完成全部零件的加工，不需要五轴设备介入。

　　外形尺寸与安装边界方面，这套结构的最大外轮廓由四个气缸的外伸长度决定，十字方向的总宽度控制在气缸行程的6倍范围内，中心曲轴的输出端从机架单侧伸出，输出轴的轴径和标准平键尺寸都匹配常规的联轴器规格，可以直接和小型发电机、传动齿轮箱等负载对接，不需要额外定制转接零件。安装脚位布置在十字机架的四个下角，安装孔的孔距采用标准模数设计，能直接固定在通用工业铝型材机架上，也可以适配木质、金属材质的演示台架安装。需要注意的是，气缸的进气管路从机架外侧接入，管路的最小弯曲半径需要满足蒸汽输送管的要求，安装时要在缸体和管路接头处预留至少15mm的操作空间，方便后期的密封维护和管路拆装。另外，中心曲轴的两端都预留了轴承安装位，轴承采用标准深沟球轴承，端盖的固定螺丝孔位也符合通用安装规范，后期维护更换轴承时不需要定制特殊配件，直接采购标准件就能完成替换。

　　从实际装配的角度来看，这套结构的所有运动副都预留了合理的配合间隙，气缸活塞和缸筒之间采用间隙配合，配合公差控制在H7/g6区间，既能保证活塞的往复运动顺畅，又能减少蒸汽的泄漏量。滑阀和阀套之间的配合精度稍高，采用H6/h5的间隙配合，保证配气过程中的密封性，同时不会因为热胀冷缩出现卡滞。整套结构的重量集中在中心曲轴位置，安装时的重心落在四个安装脚的几何中心位置，运转时的振动量很小，不需要额外做很重的减震基础，直接固定在平整台面上就能稳定运行。
