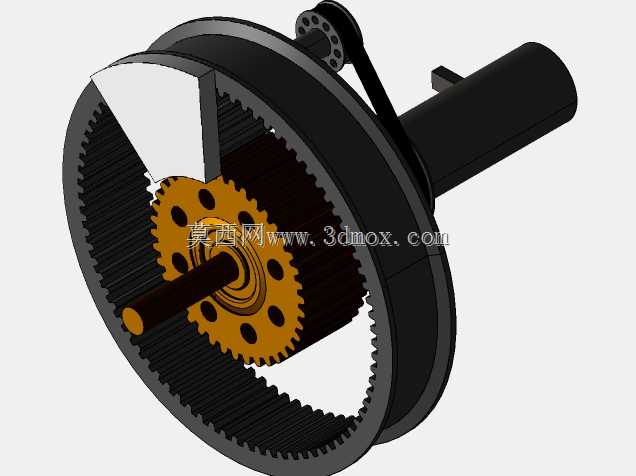

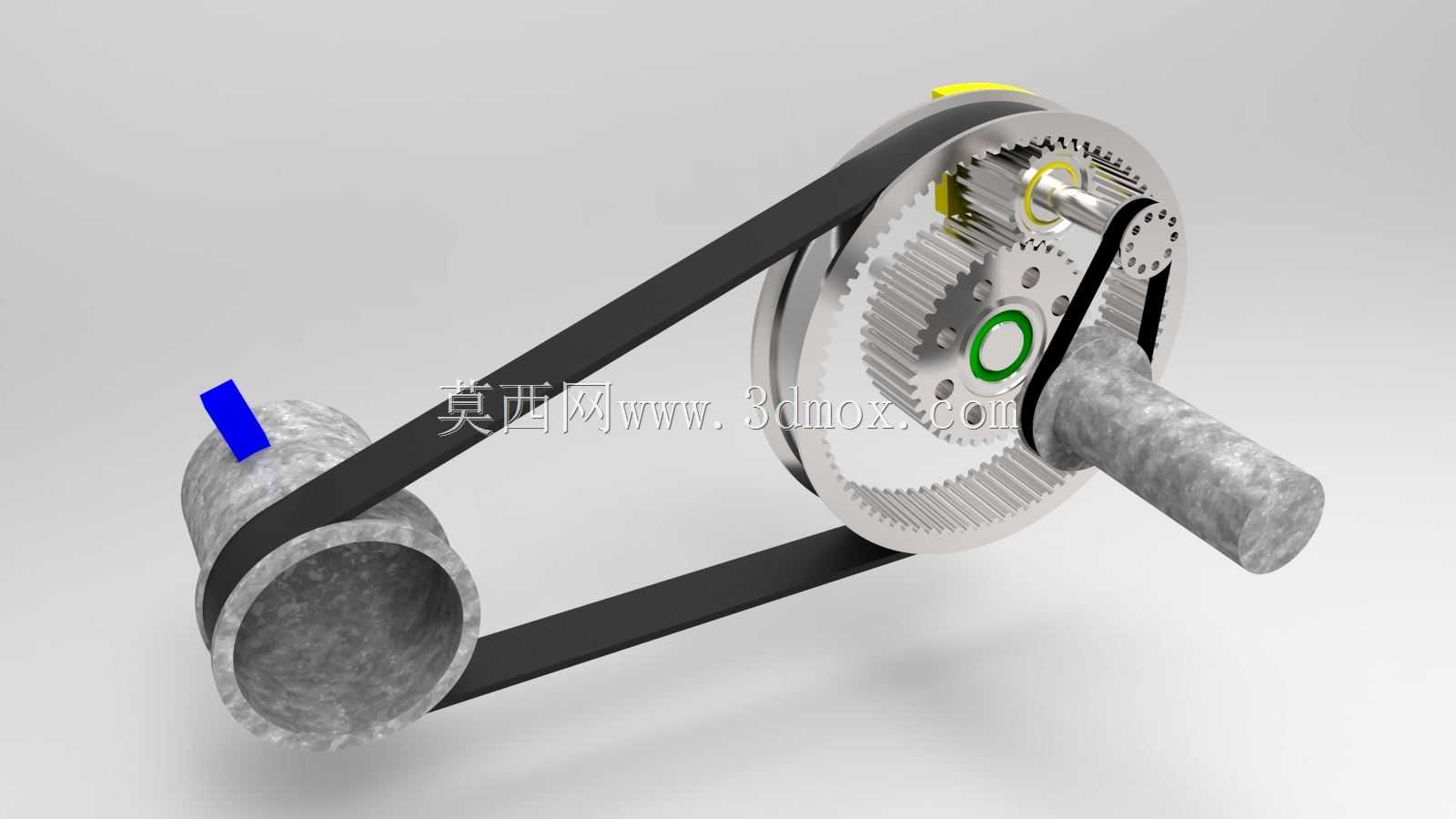

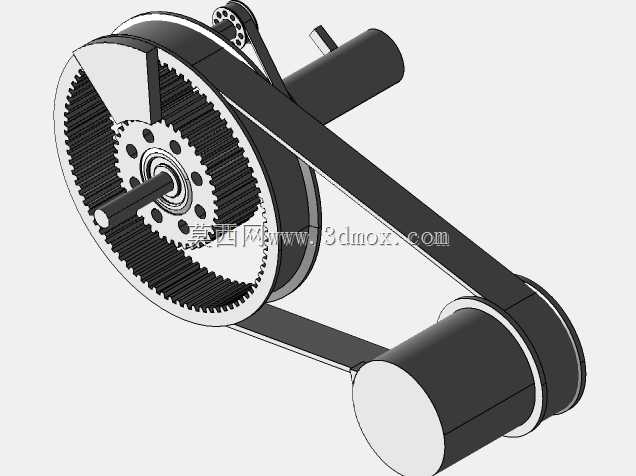

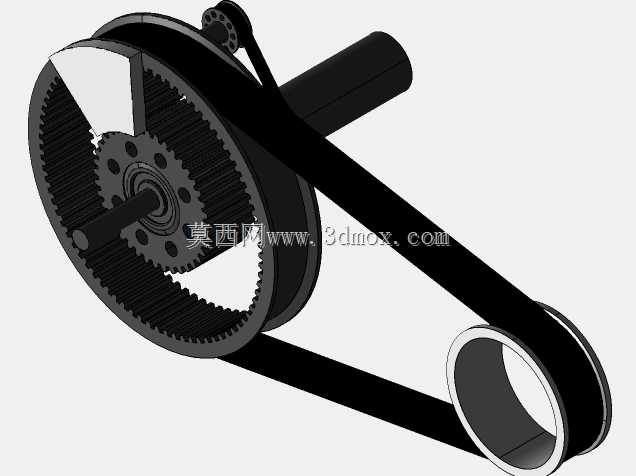

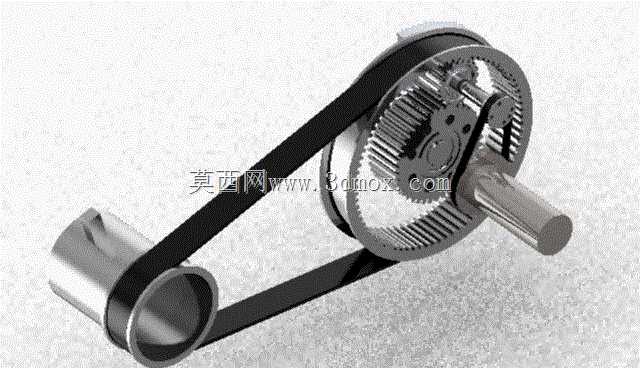

带皮带轮传动的行星减速齿轮组

该传动结构将皮带轮的柔性传动特性与行星齿轮的高减速比优势结合，主要应用在中小功率的动力传输场景中，常见于小型轻工生产设备、家用动力机具、教学演示实验台以及低速输送装置的动力输入端，能够在输入转速较高、输入轴与输出轴存在一定中心距偏差的工况下稳定传递扭矩，同时通过皮带传动的过载打滑特性保护后端齿轮结构，避免硬冲击造成轮齿崩损。从实际用途来看，这套结构首先通过皮带轮接收来自动力源的旋转输入，皮带的张紧结构可适配不同安装间距的动力端布局，抵消安装过程中产生的轴系平行度误差，降低装配精度要求，减少现场安装调试的工作量；进入行星齿轮组后，动力通过太阳轮输入，经多个行星轮分流传递到内齿圈与行星架，最终由输出轴端向外输出低转速大扭矩的动力，相比普通定轴齿轮减速结构，同减速比下体积更小，承载能力更强，运行过程中的噪音与振动也更低。在功能特性上，这套结构兼顾了皮带传动的缓冲吸振能力与行星齿轮传动的高效率、大传动比优势，输入端的皮带轮可根据动力源转速更换不同直径规格，灵活调整总减速比，适配不同输出转速需求；行星轮采用均布设计，载荷由多个轮齿共同承担，单齿受力更小，整体结构的抗冲击能力更强，输出端采用轴套式连接结构，可直接对接工作机构的输入轴，无需额外加装联轴器。设计思路上，首先确定目标减速比与额定传递扭矩，先匹配行星齿轮组的齿数参数，保证太阳轮、行星轮、内齿圈的齿数满足装配条件与邻接条件，避免轮齿干涉；再根据输入转速与传动功率计算皮带轮的包角、皮带型号与张紧行程，确保皮带传动不打滑、寿命达标；结构布局上将皮带轮设置在行星齿轮组的输入端外侧，方便后期更换皮带与维护，行星架的输出轴采用加粗设计，提升输出端的抗弯强度，适配带径向载荷的输出工况。外形尺寸方面，整体结构沿轴向的总长度控制在适配小型设备安装舱的范围内，径向最大尺寸为内齿圈的外径，安装时需预留皮带张紧的调节空间，输出轴的轴径与键槽尺寸符合通用传动件的安装标准，输入端皮带轮的轴孔可适配不同规格的电机输出轴，安装边界上需保证皮带外侧与周边结构留有足够安全间隙，避免运行过程中皮带剐蹭周边构件，行星齿轮组的壳体设置有安装法兰，可通过螺栓直接固定在设备机架上，安装定位方便。
