钢铁厂轧线齿轮箱动力传动总成结构

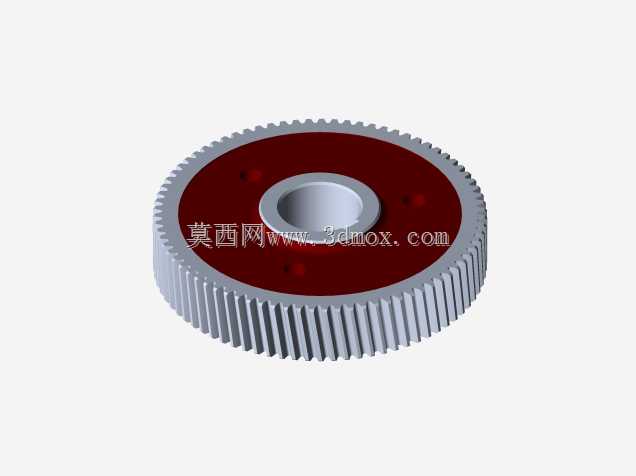

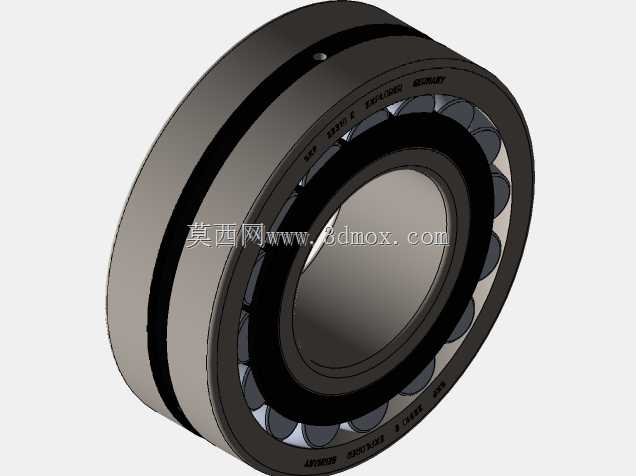

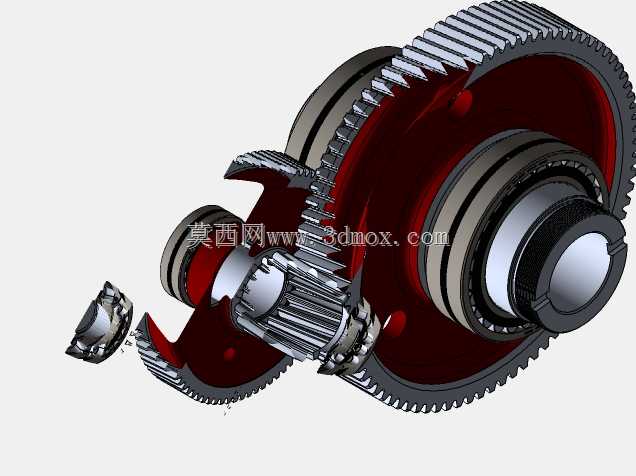

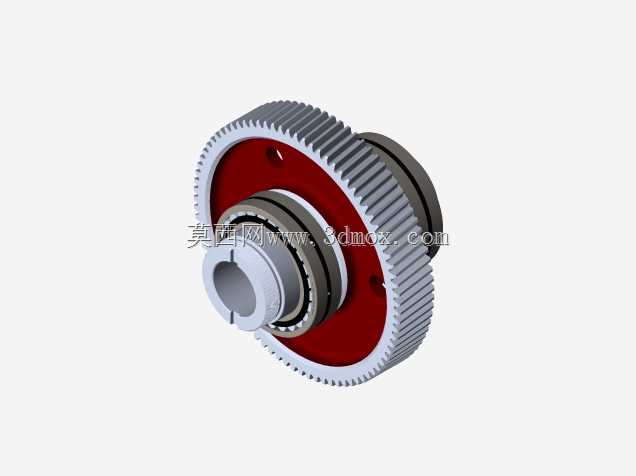

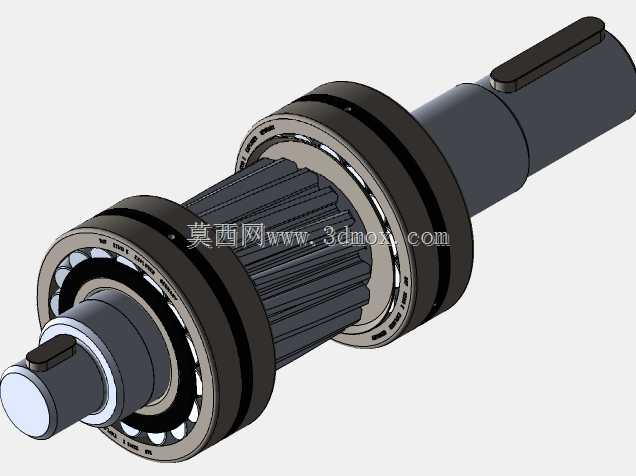

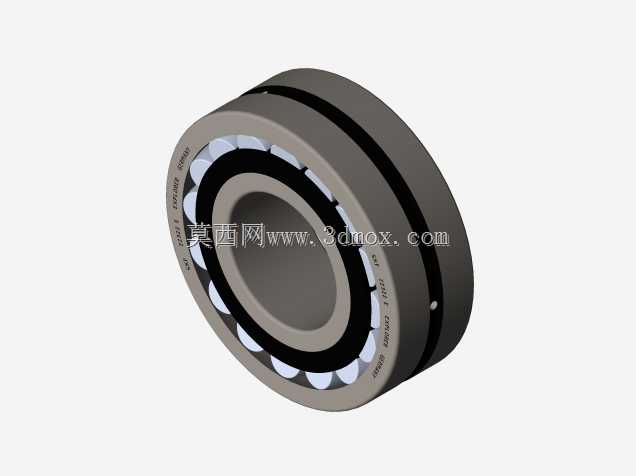

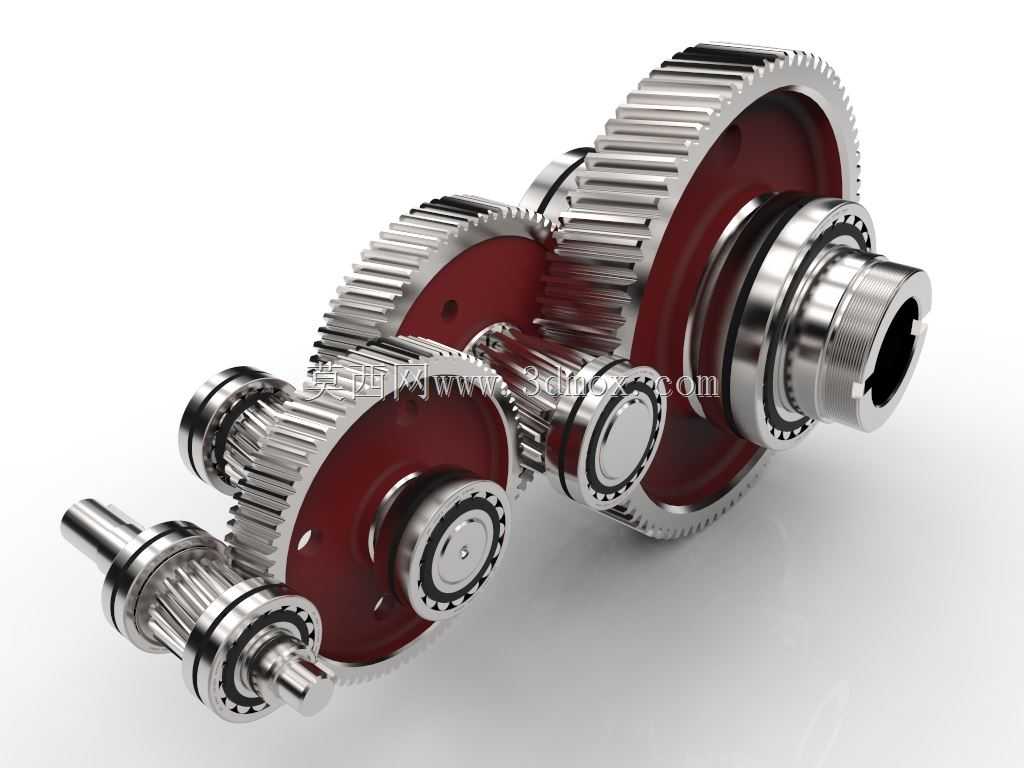

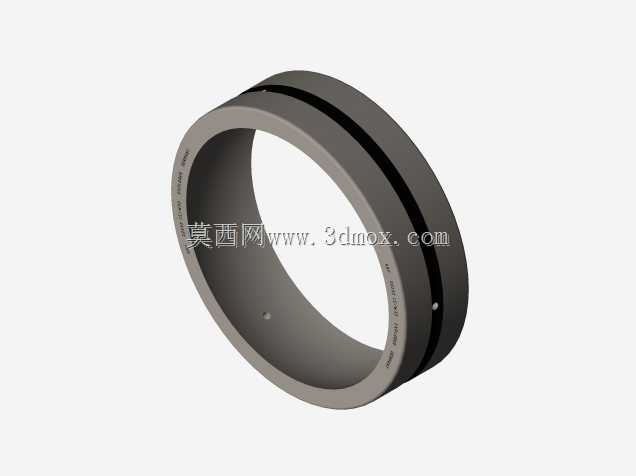

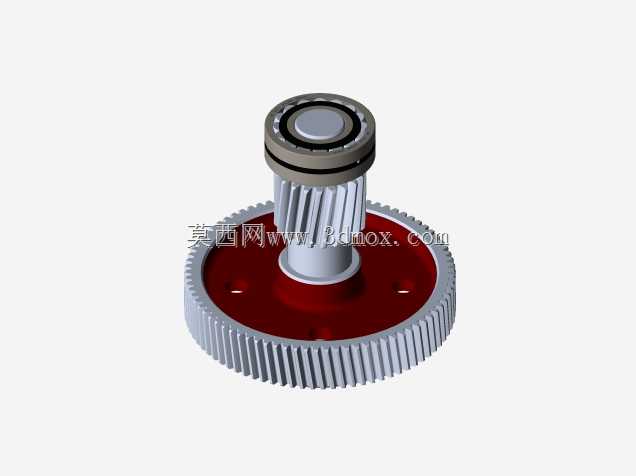

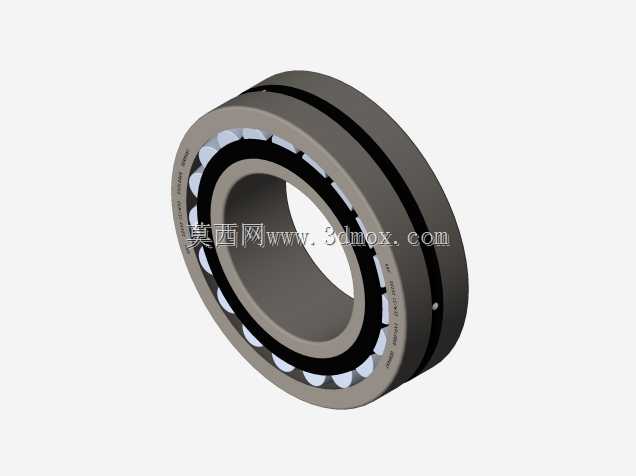

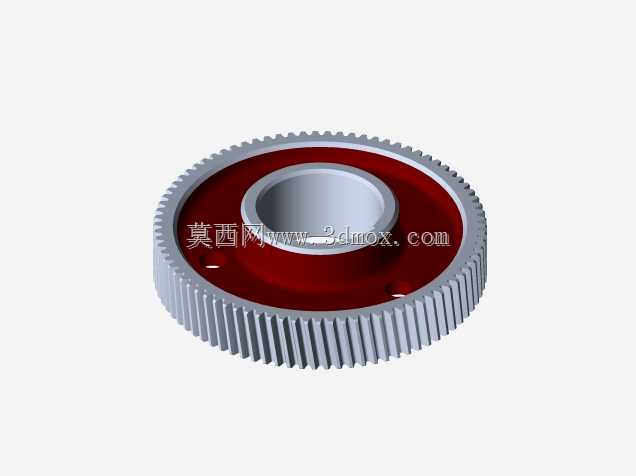

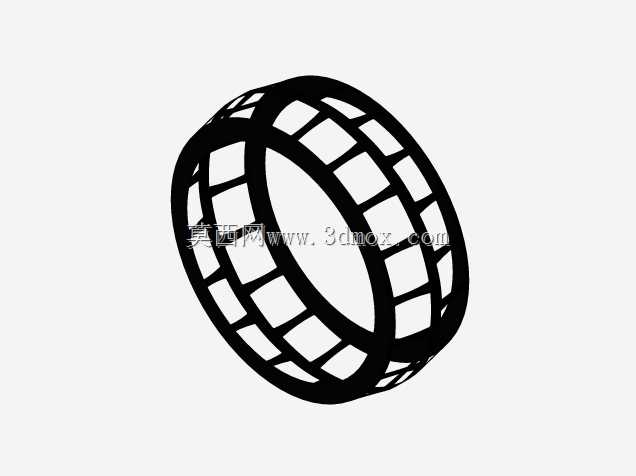

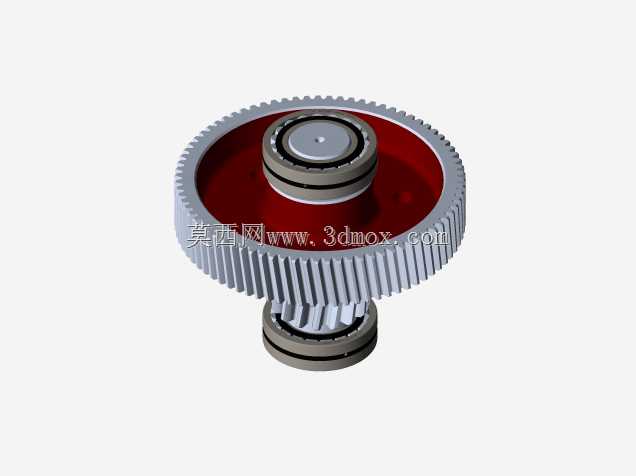

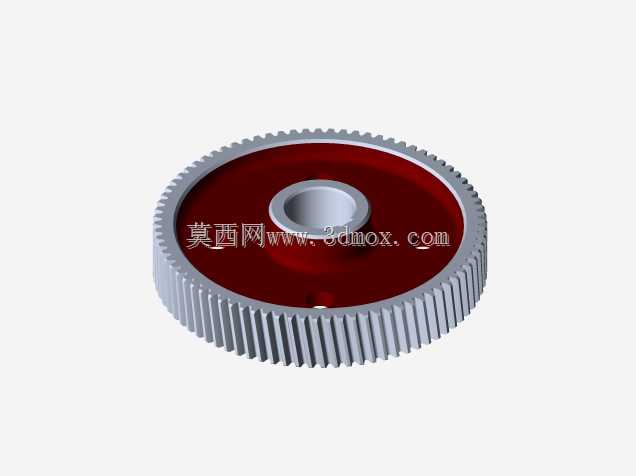

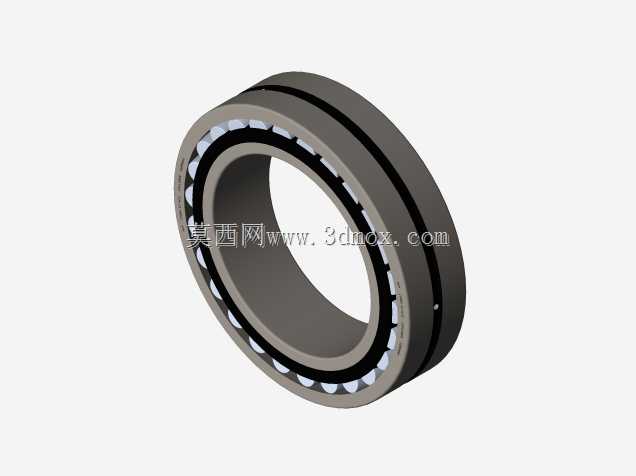

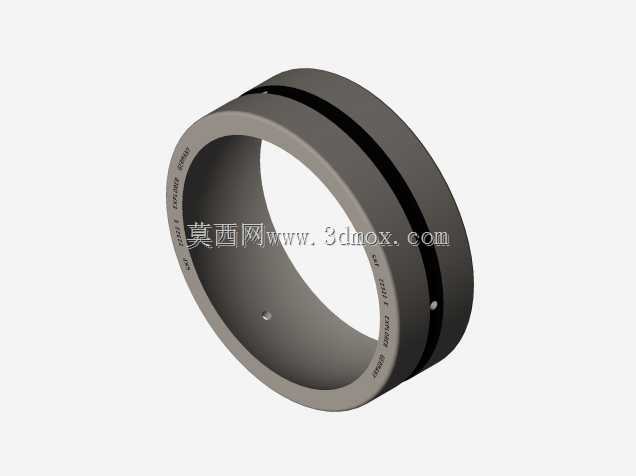

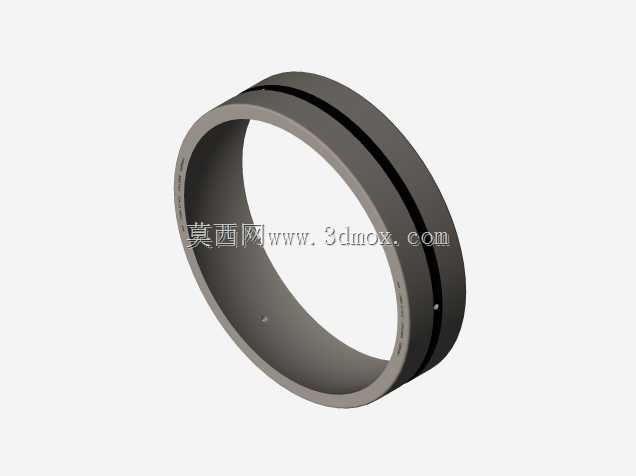

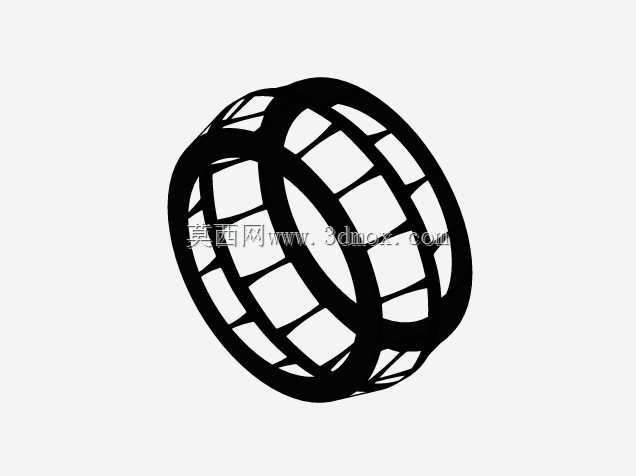

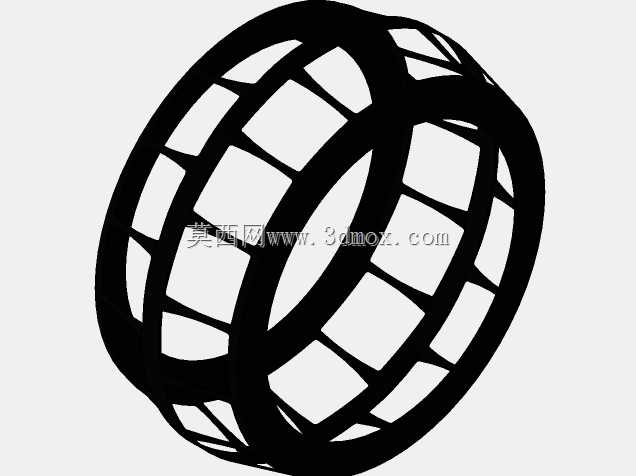

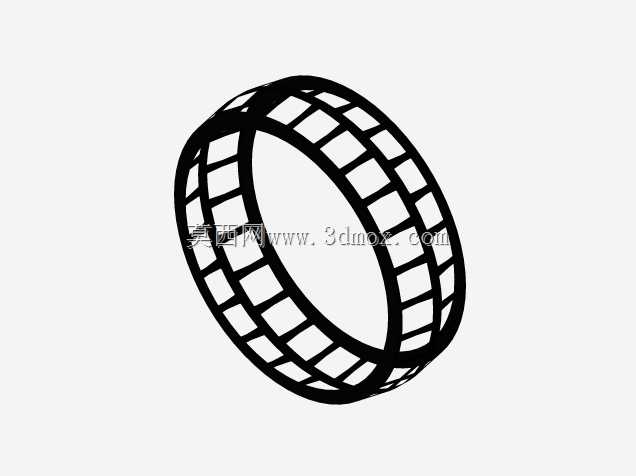

该传动总成主要应用于钢铁冶金企业轧钢生产线的核心动力传递环节，承担着将主电机输出的高转速低扭矩动力，转换为轧辊作业所需低转速大扭矩动力的核心作用，适配热轧、冷轧产线中粗轧、精轧工位的重载连续作业工况，可在多粉尘、高温、连续高负荷的轧钢车间环境下长期稳定运行，为轧辊提供精准的转速匹配与可靠的动力输出，保障钢材轧制过程中辊系转速恒定、扭矩传递平稳，避免因传动波动导致的钢材尺寸公差超标、表面质量缺陷等生产问题。整套传动结构采用多级平行轴斜齿轮啮合布局，各级齿轮根据传递扭矩的梯度差异匹配对应模数与齿宽，高速级采用小模数斜齿齿轮降低传动噪音、提升啮合平顺性，低速级采用大模数宽齿面齿轮承载大扭矩输出，所有齿轮均采用变位修形设计，抵消重载啮合时的轮齿变形，避免齿面偏载、点蚀、断齿等失效问题。齿轮轴两端采用圆锥滚子轴承配对安装，可同时承受径向载荷与轴向载荷，适配斜齿轮啮合时产生的轴向分力，轴承座与箱体采用过盈配合定位，保证轴系运行时的同轴度与支撑刚度。箱体采用剖分式结构设计，上下箱体结合面经过精铣加工保证密封性能，箱体上预留有润滑油道、油位检测、温度监测的安装接口，可适配强制循环润滑系统，在连续运行时将齿轮啮合产生的热量及时带走，维持箱内工作温度在合理区间。设计过程中首先根据轧线的轧制力参数、额定产能、电机输出特性计算总传动比，再按照等强度原则将总传动比合理分配到各级齿轮副，保证各级齿轮的接触强度、弯曲强度安全系数保持一致，避免单级齿轮强度不足导致整体寿命短板。轴系设计时充分考虑临界转速校核，确保工作转速远低于轴系一阶临界转速，避免运行时产生共振。安装边界方面，整套齿轮箱采用底座式安装结构，底部预留标准化的地脚螺栓安装孔位，输入轴端采用联轴器连接电机输出轴，输出轴端采用法兰结构连接轧辊辊系，轴向与径向安装尺寸匹配现有轧机设备的安装空间，可直接替换原有老旧传动箱进行升级改造，无需对现有产线基座进行大规模改动，降低产线升级的改造成本与停机时间。齿轮啮合侧隙经过精准计算，既保证常温下润滑油膜可顺利形成，又避免侧隙过大导致正反转切换时产生冲击，适配轧钢过程中频繁的负载波动与工况切换需求。
