五百公斤级手推单轨起重行走滑车结构

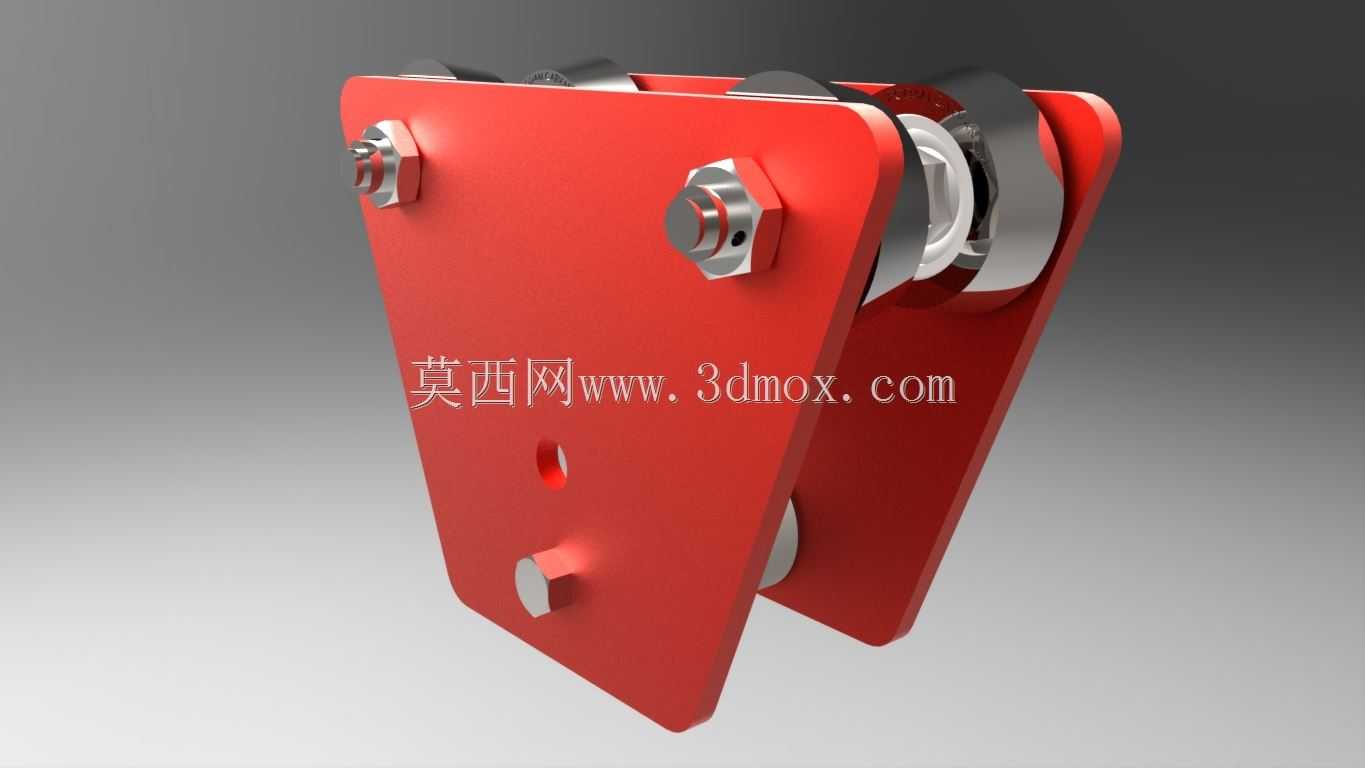

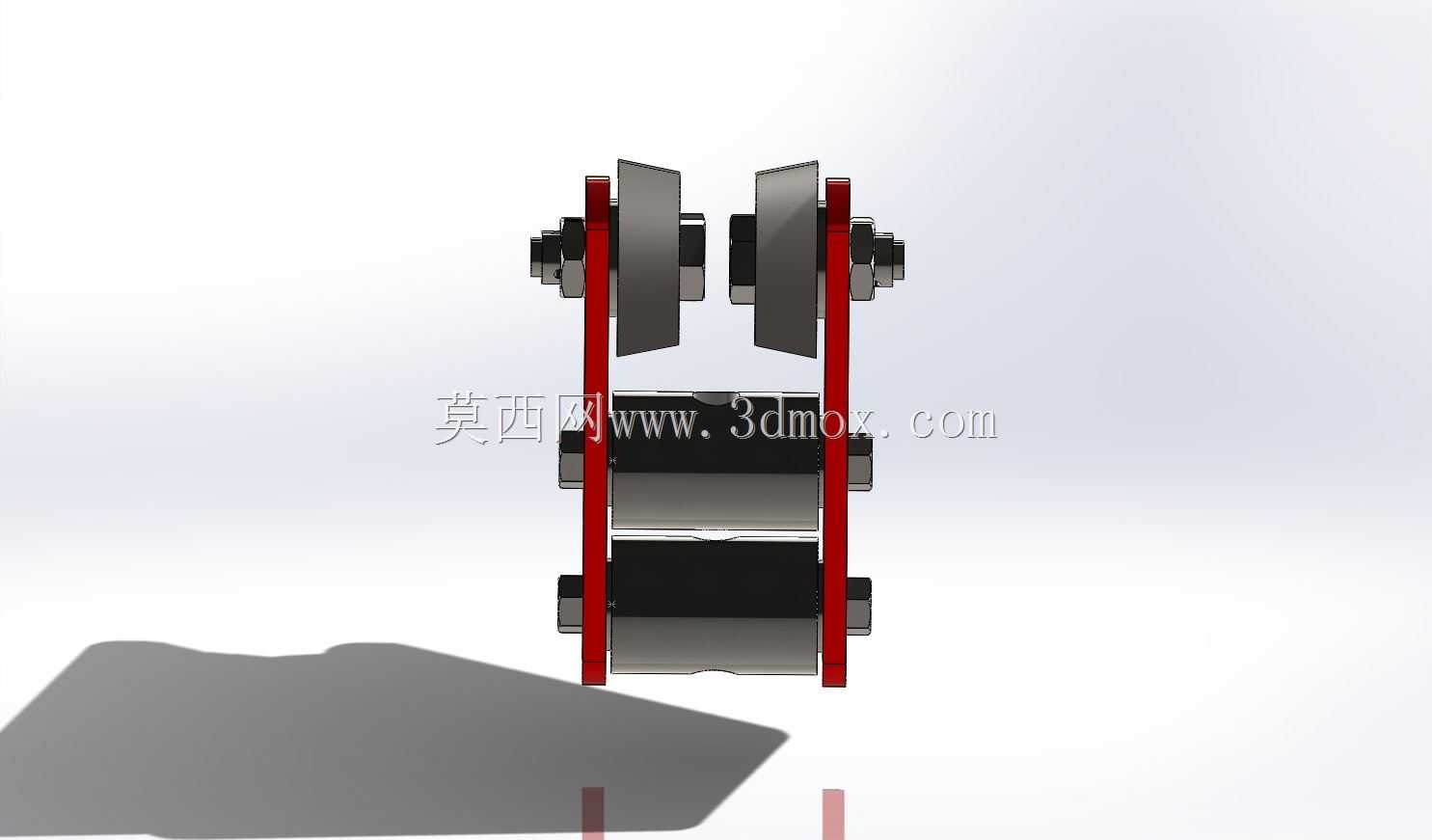

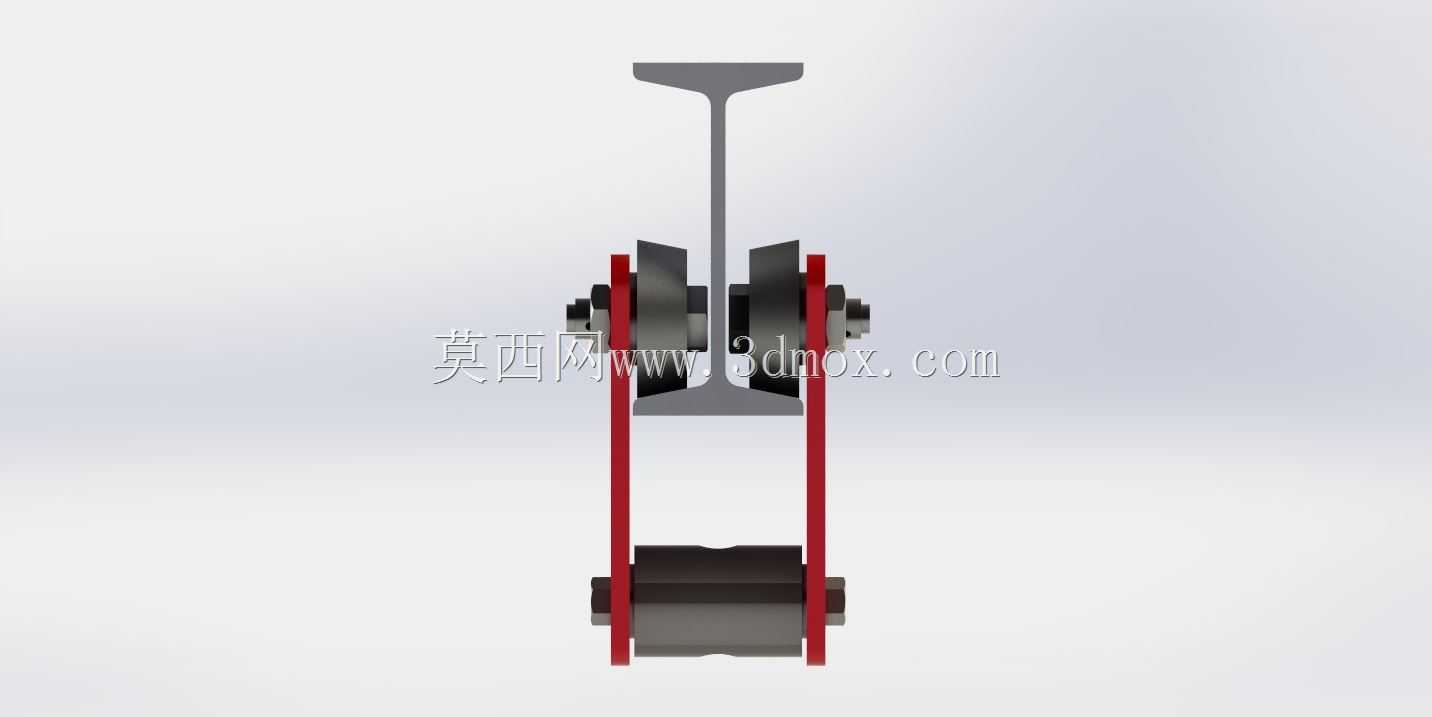

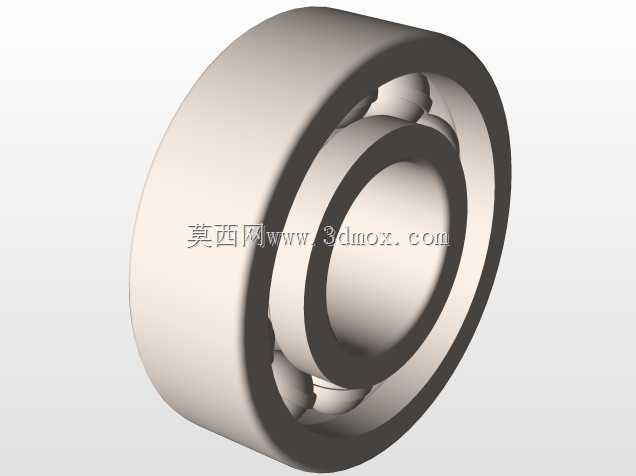

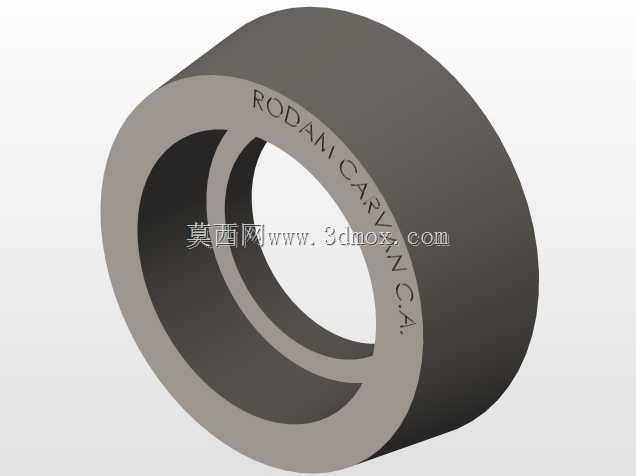

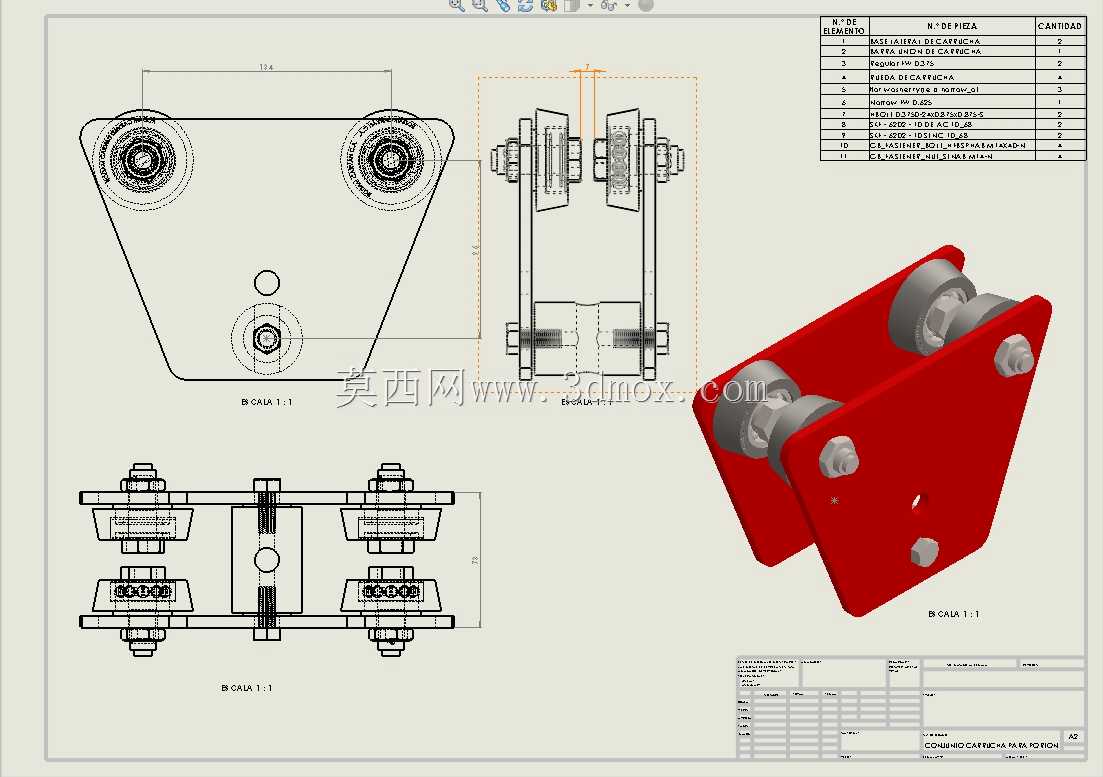

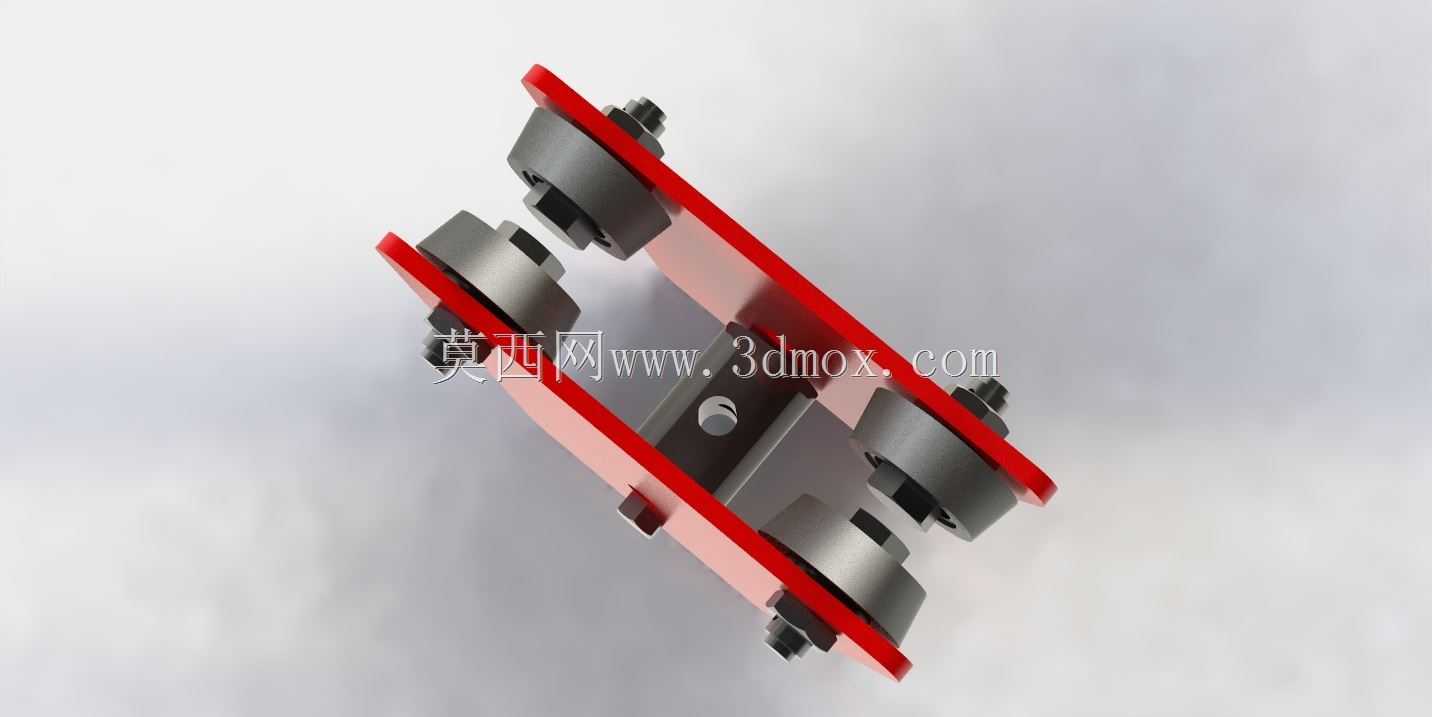

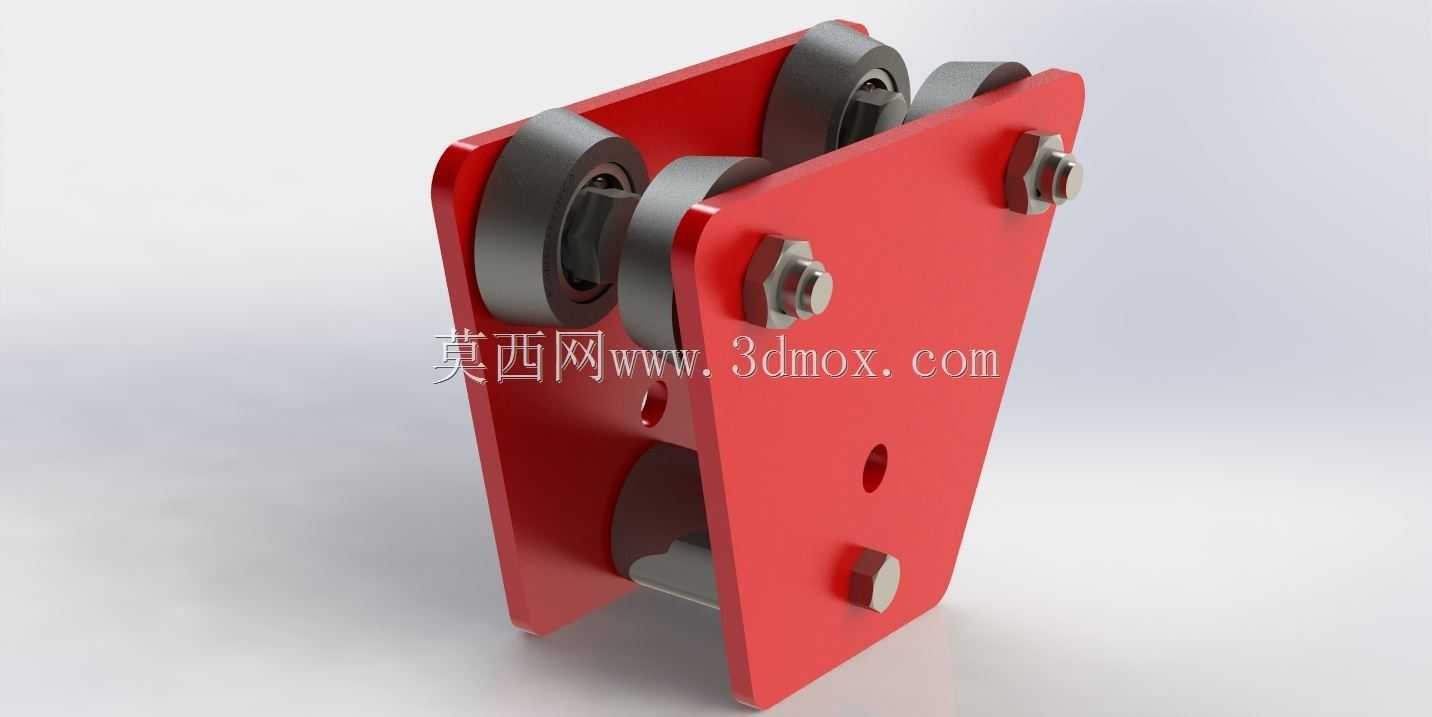

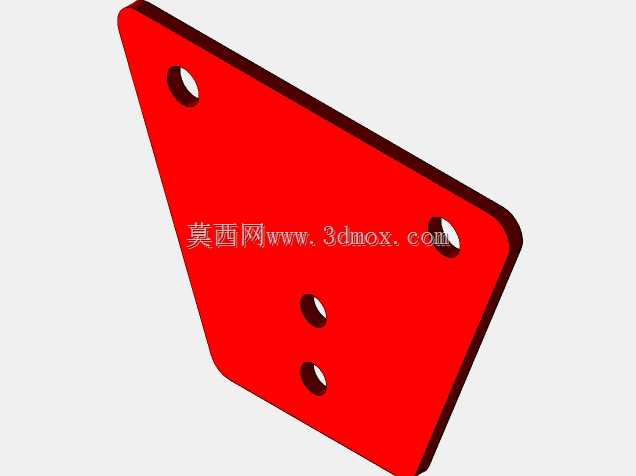

这款五百公斤额定载荷的手推单轨行走滑车，是轻小型起重作业场景里的核心配套部件，主要适配工字钢下翼缘轨道使用，常见于小型机加工车间的工位物料转运、仓储库房的轻型货物吊装、小型设备安装检修的临时起重作业，也可配套手动葫芦、小型电动葫芦组成简易起重系统，在无大型起重设备覆盖的狭窄作业区域完成垂直起升加水平移位的复合作业，相比固定式吊点能大幅拓展起重作业的覆盖范围，降低人工搬运重型工件的劳动强度。从功能特性来看，该滑车采用双侧对称四滚轮布局，滚轮采用深沟球轴承内嵌的耐磨轮体结构，轮缘做了适配工字钢翼缘的圆弧过渡设计，行走过程中轮体与轨道翼缘贴合顺畅，不会出现卡滞、啃轨的问题，侧方的锁紧螺栓可调整两侧墙板的间距，适配不同规格的标准工字钢轨道，安装时无需额外加工轨道，只需松开侧方锁紧螺母将滑车卡入轨道翼缘后锁紧即可，拆装调整十分便捷。墙板采用高强度钢板冲压焊接成型，整体做了醒目的红色防锈涂装，既提升了户外或潮湿车间环境下的防锈能力，高辨识度的配色也能让作业人员快速识别起重部件位置，规避作业碰撞风险。墙板下方预留了葫芦挂接轴孔，可直接穿装销轴连接手拉葫芦或电动葫芦的上吊钩，挂接部位做了加厚加强处理，避免长期受载出现变形开裂问题。设计过程中重点考量了载荷分布的均匀性，四个滚轮对称分布在挂接点的前后两侧，起吊载荷能均匀传递到四个滚轮上，避免单侧轮体过载导致的轨道磨损加剧或轮体损坏，同时墙板的外形做了切角收边处理，在轨道转弯处不会与轨道支架或周边构件发生干涉，能顺畅通过常规曲率的弯轨段。安装边界方面，该滑车适配的工字钢翼缘宽度覆盖常规10号到16号轻型工字钢，整体安装后超出轨道下翼缘的垂直高度控制在合理范围，不会占用过多的起升净空，对于车间层高有限的作业场景十分友好，侧方突出的锁紧螺母最大外伸尺寸经过优化，在靠近墙面或立柱的轨道段行走时也不会发生剐蹭，滚轮与轨道翼缘的间隙可通过侧方螺栓微调，既能保证行走顺畅无卡滞，也能避免间隙过大导致滑车在轨道上晃动，提升起吊作业的稳定性。
