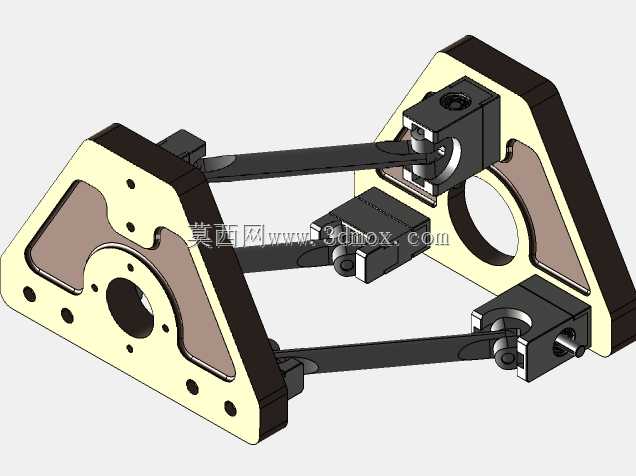

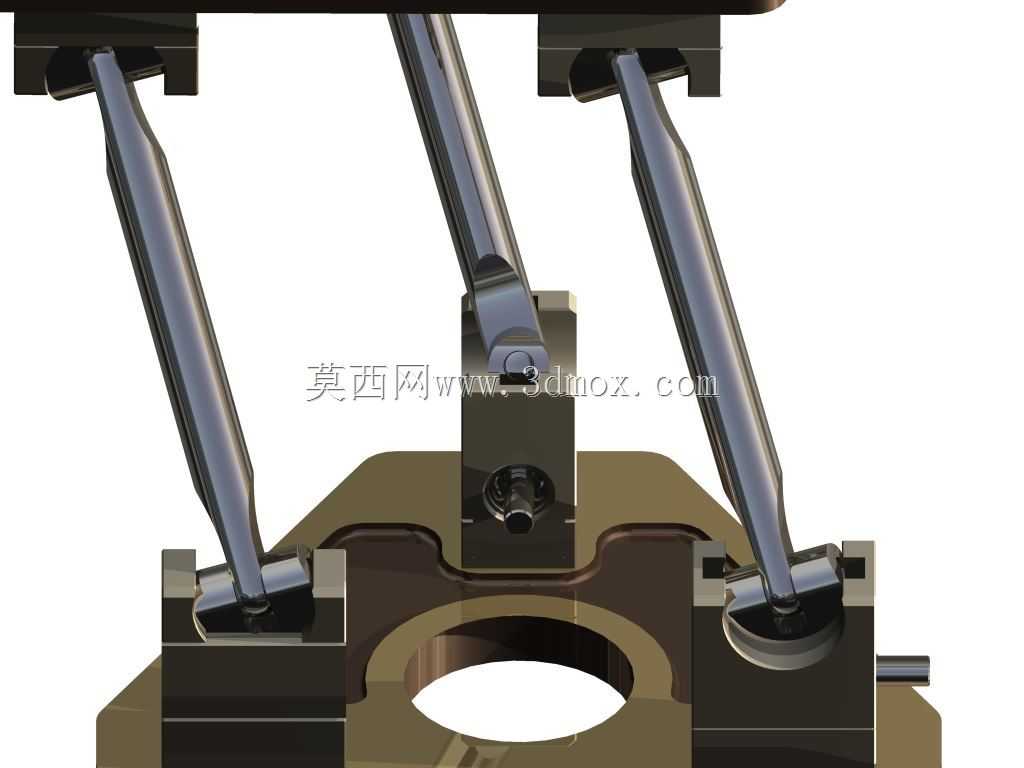

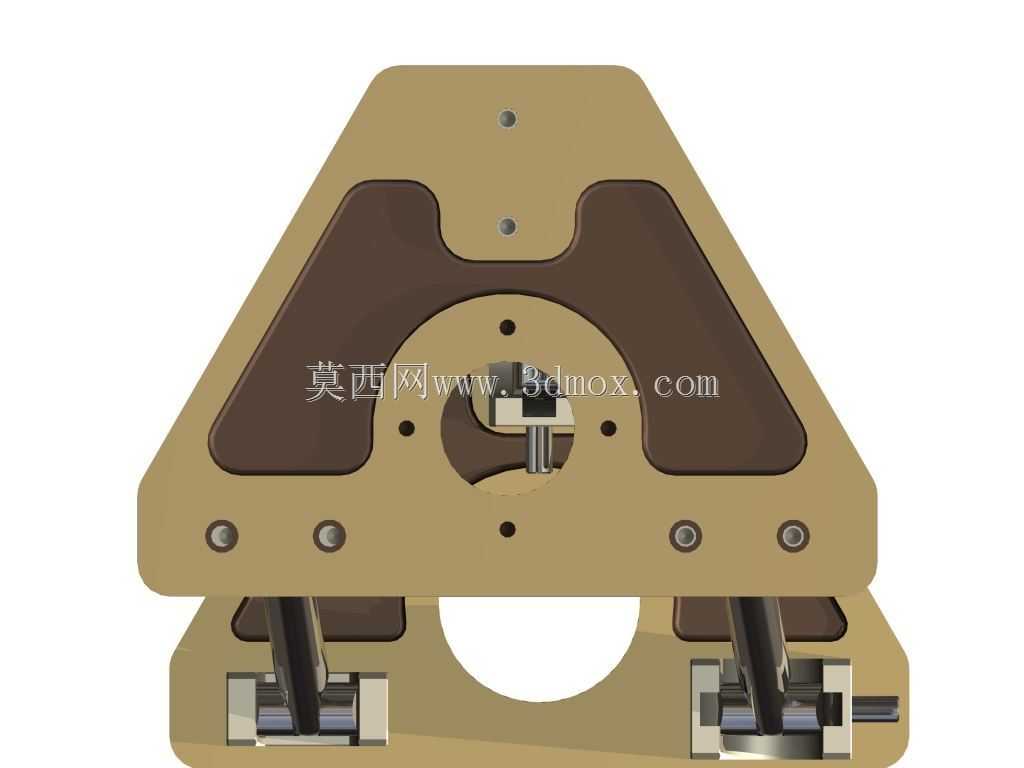

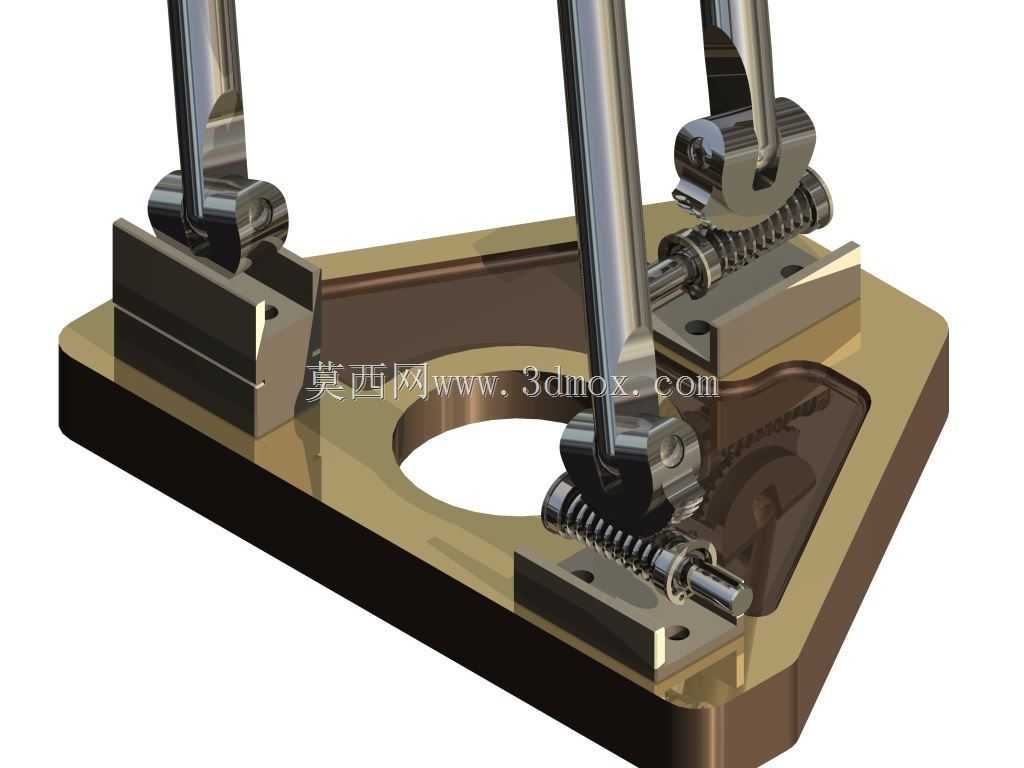

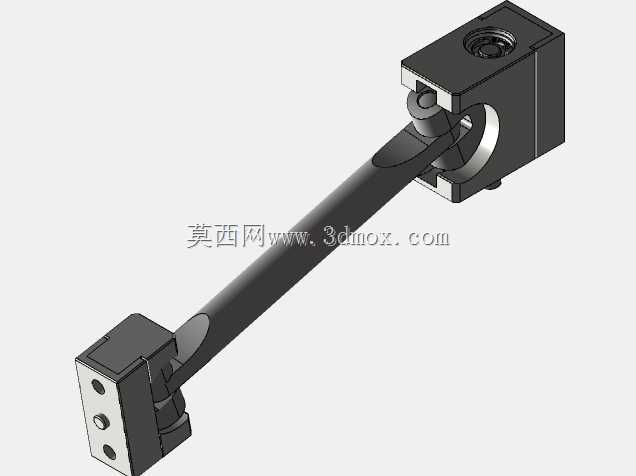

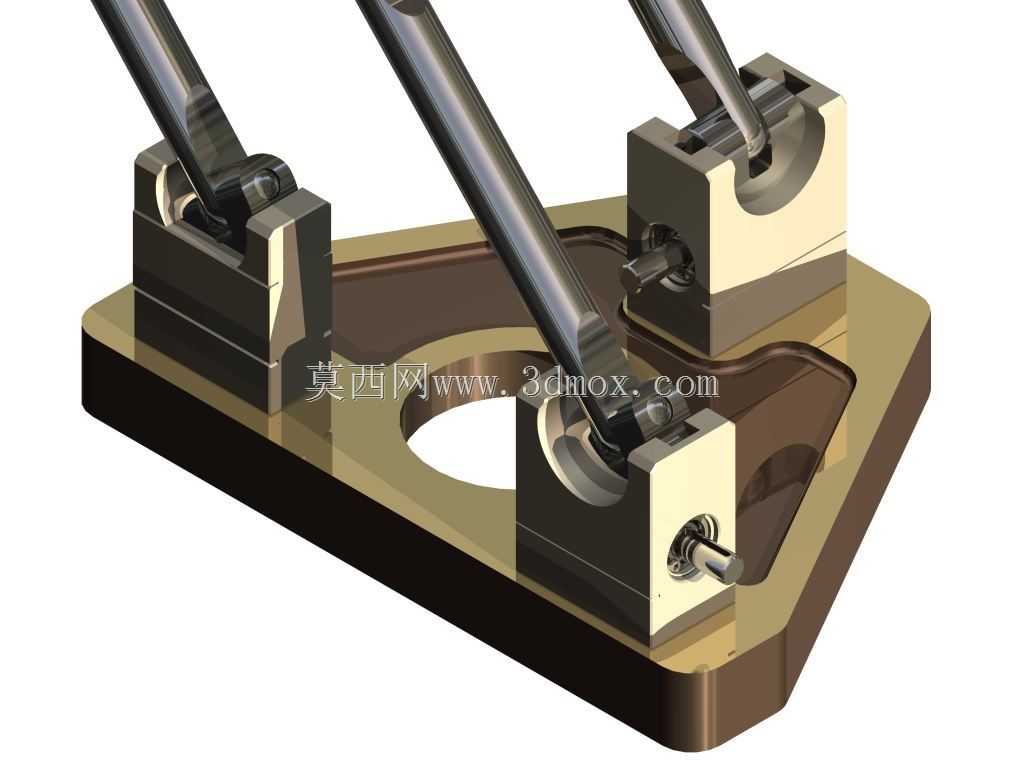

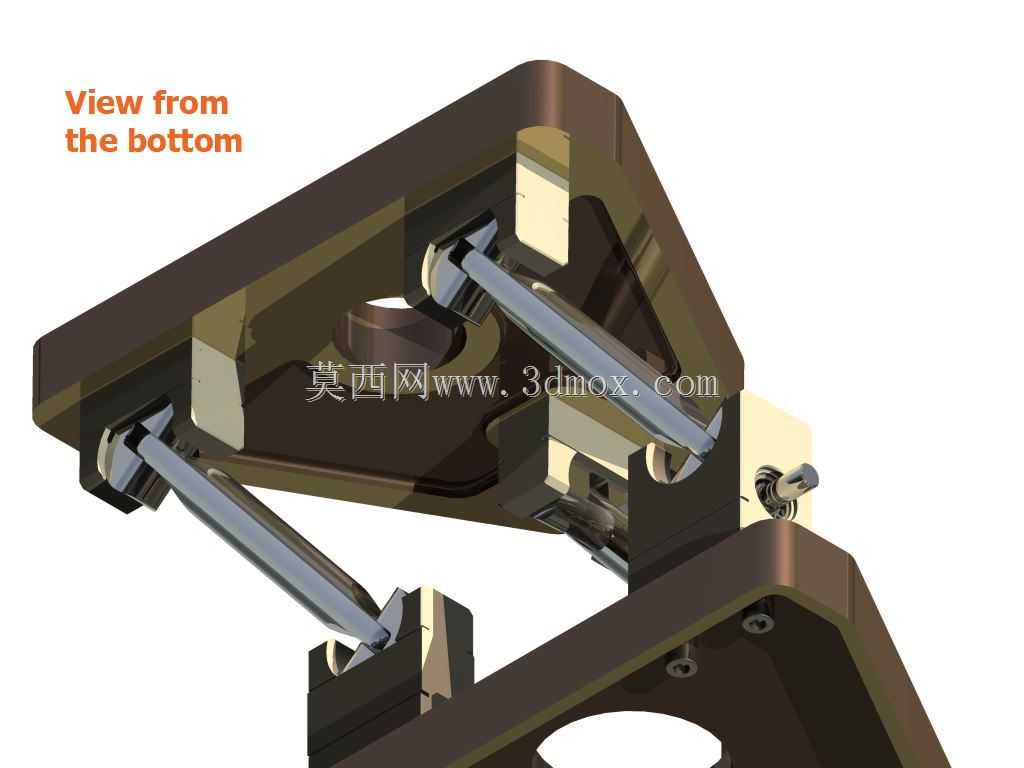

该平行运动机构主要面向精密光学检测、微距摄像定位、小型工件精密调姿等对多轴同步平行位移有严苛要求的应用场景,可作为视觉检测设备的载台调节核心组件,也可适配小型精密装配工位的姿态微调单元,解决多执行端同步平行位移时的角度偏差、位移不同步问题,避免传统单轴调节带来的平台倾斜、定位精度丢失等痛点。机构整体采用等边三角形底板作为安装基准,底板中心开设大尺寸镂空减重孔,既降低整体自重,也为下方走线、配套检测元件预留安装空间,底板三个角位分别设置独立的运动支链安装座,每个安装座集成直线导向光轴、丝杠传动副与复位弹簧组件,导向光轴采用高碳铬轴承钢材质,表面做硬化抛光处理,保障往复运动的顺滑度与长期耐磨性能,丝杠副采用细牙传动规格,可实现微米级的进给调节精度,复位弹簧采用等节距圆柱螺旋压簧,在无驱动输入时可保持支链的初始位置稳定,也能抵消传动间隙带来的回程误差。设计上核心遵循等边三角形几何等距特性,三个支链的旋转中心始终处于同一平面,活动上三角板的上关节旋转中心共面布置,无论支链的耦合角度如何变化,活动上板始终保持与固定底板的平行状态,不会出现侧倾、偏转问题,无需额外增加平行度校正结构即可实现稳定的平行位移输出。驱动层面可搭配两台步进电机配合齿轮传动组件实现X、Y方向的平面位移调节,也可在上板位置增设第三台步进电机,搭配垂直主轴实现Z轴方向的升降与旋转调节,满足多自由度的调姿需求,用户可根据实际使用场景调整连杆长度、三角板边长等参数,适配不同的行程范围与安装空间要求。安装边界上,固定底板的三个侧边均预留沉头安装孔位,可直接通过内六角螺栓固定在设备台面或专用支架上,整体外轮廓无突出尖锐结构,所有运动副均做圆角过渡处理,避免调试过程中的磕碰损伤,导向轴的伸出端设置限位挡圈,可限制最大行程防止机构脱开,弹簧组件设置预压调节螺钉,可根据负载大小调整复位预紧力,适配不同重量的上板搭载负载,在摄像定位场景中可直接在上板安装工业相机与镜头,通过三个支链的同步调节实现相机对焦平面的平行位移,不会因调节动作改变相机的拍摄角度,保障成像清晰度与检测精度,在小型工件装配场景中可搭载夹爪或吸附头,实现工件在平行平面内的精准移位,不会因姿态倾斜导致装配对位偏差。
