船用拖网牵引绞车结构设计方案

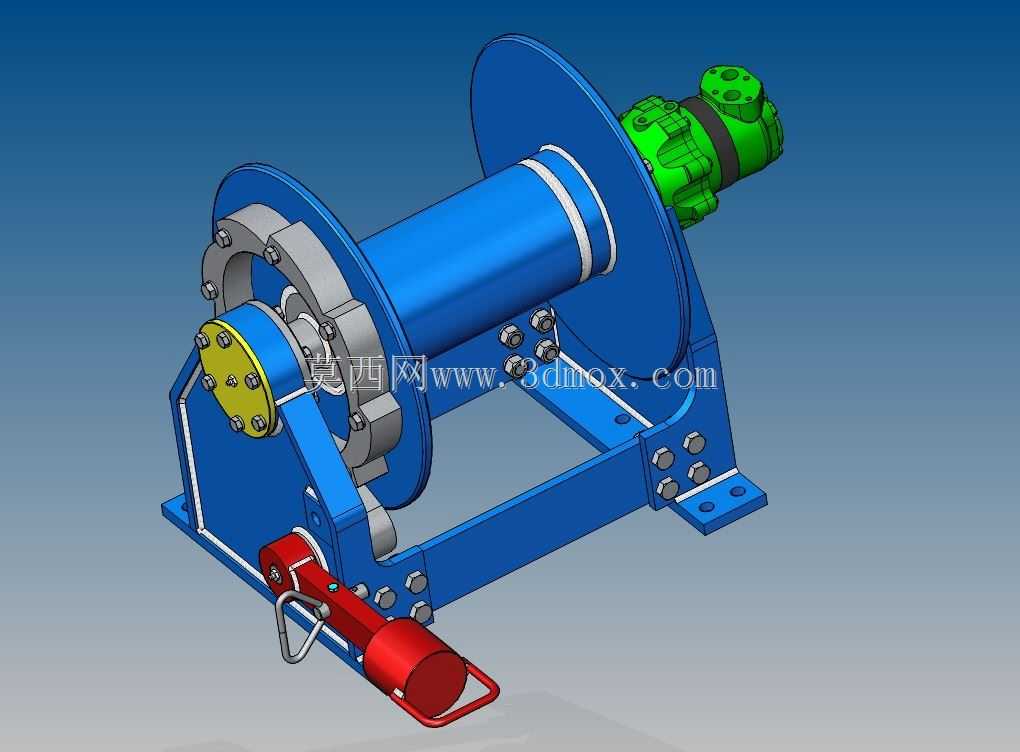

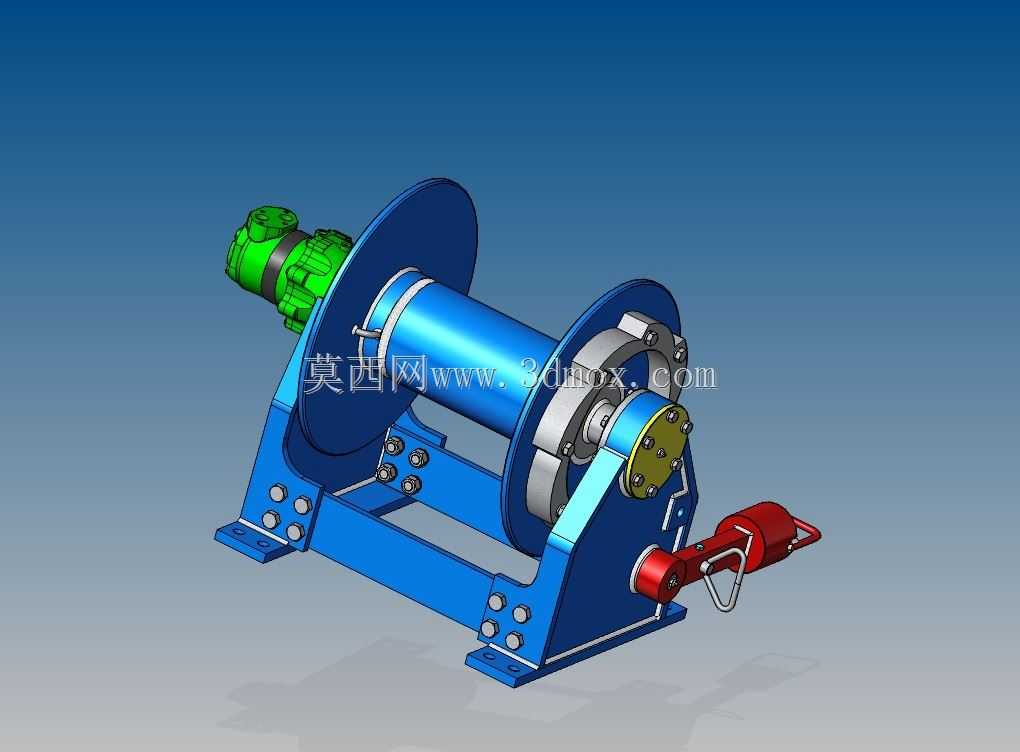

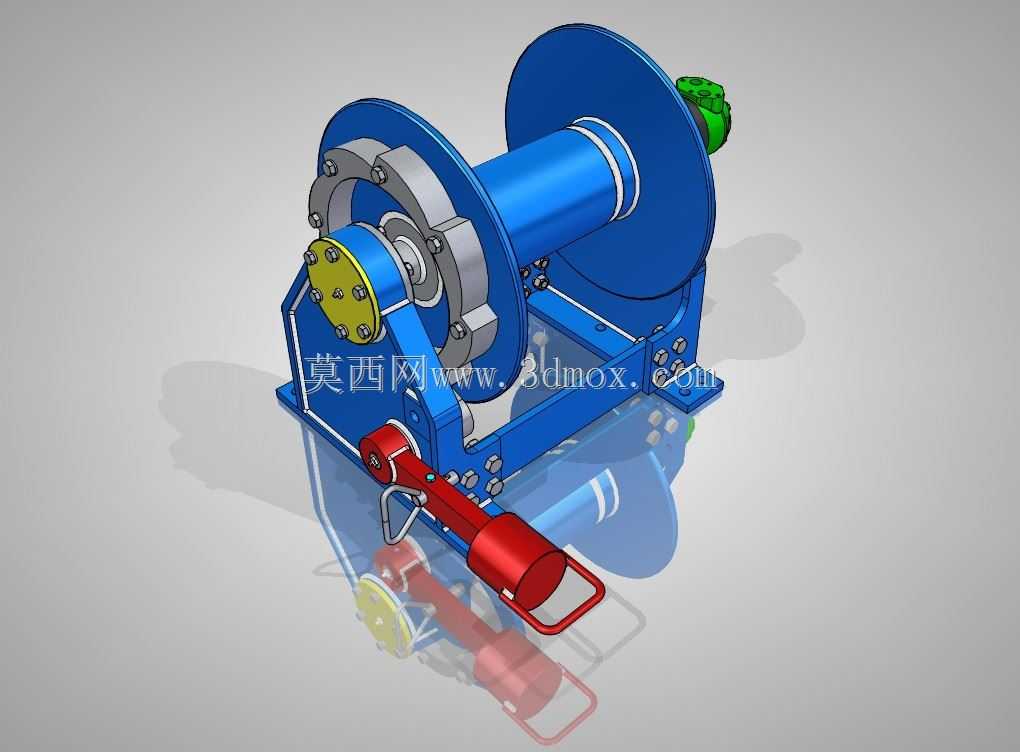

这款拖网绞车主要面向近海小型捕捞作业渔船设计，适配舷侧安装的作业场景，核心用途是在拖网捕捞作业中完成渔网的收放、拖曳张力维持以及起网阶段的重载牵引，可适配不同规格的底拖网、中层拖网作业需求，在近海流刺网、围网作业的辅助牵引场景中也可兼容使用。设备整体采用卧式布局设计，核心承载部件为一体式焊接机架，机架底部预留四个对称分布的安装孔位，可直接通过螺栓固定在渔船甲板的预埋基座上，安装边界充分考虑小型渔船甲板的有限空间，整体横向宽度控制在适配多数12-24米长度渔船舷侧安装位的尺寸范围内，不会占用过多甲板作业空间，同时预留了手动操作的安全操作距离，避免作业过程中人员与运动部件发生干涉。功能设计上，设备核心的卷筒部件采用大直径筒体搭配双侧挡边的结构，可容纳足够长度的牵引钢缆，筒体表面做了防滑耐磨处理，避免钢缆收放过程中出现打滑、乱绳的问题；传动端采用多级减速结构匹配动力输入，可将输入的高转速低扭矩动力转化为卷筒端低转速大扭矩的输出，满足拖网作业过程中持续大张力牵引的需求，同时在传动侧设置了常闭式制动结构，可在动力切断时自动锁止卷筒，避免渔网受水流冲击反向拖拽造成安全隐患；设备额外配置了手动释放操作杆，可在应急状态下手动解锁制动，快速释放钢缆应对突发的水流冲击、渔网挂底等紧急工况，降低作业风险。设计思路上充分考虑海洋作业的高盐高湿环境，所有外露结构件均做了防腐涂层处理，转动配合部位选用耐腐蚀的密封轴承，避免海水侵蚀造成部件卡滞；整体结构做了轻量化优化，在保证结构强度满足最大牵引载荷要求的前提下，尽可能降低设备自重，减少对渔船甲板载重的负担；传动部件的布局做了防护设计，可避免作业过程中渔网绳索、海水飞溅进入传动腔造成部件损坏，日常维护仅需定期对润滑点加注润滑脂即可，适配海上作业缺乏复杂维护条件的使用场景。设备的动力输入接口采用标准化连接尺寸，可适配渔船现有液压动力输出端，无需额外改装动力系统即可完成安装对接，降低渔船的设备改造成本。
