仿生镂空鹦鹉螺造型非圆啮合齿轮副

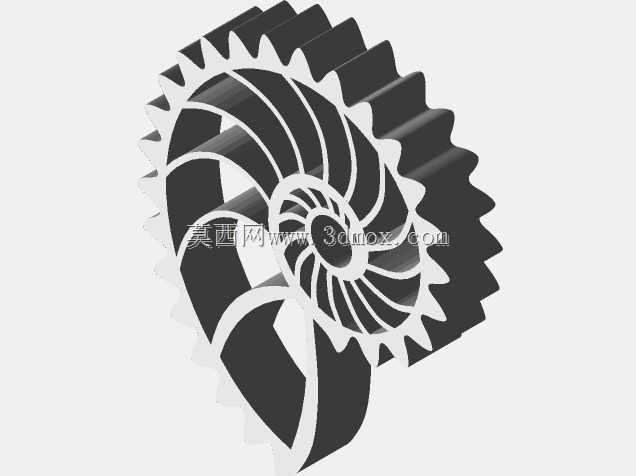

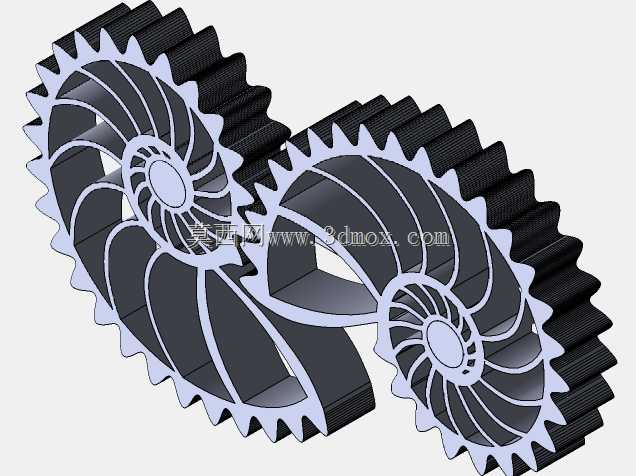

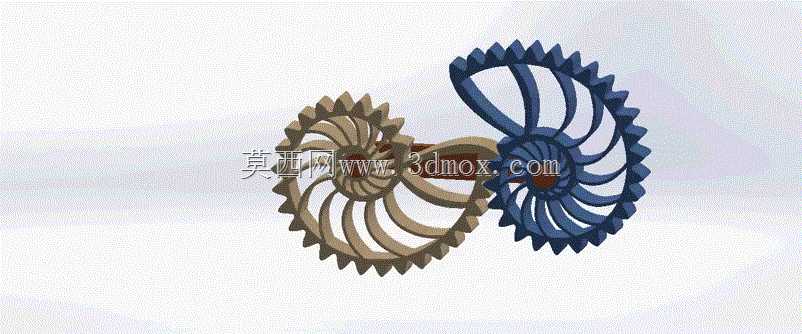

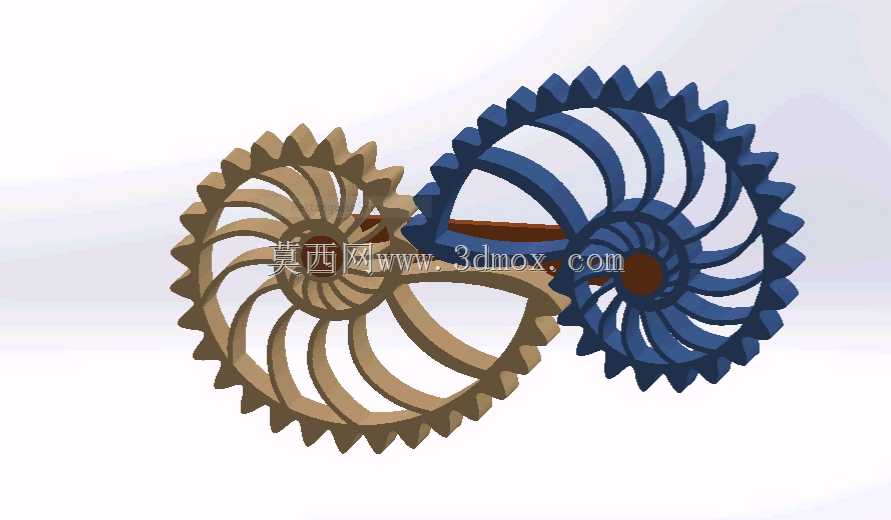

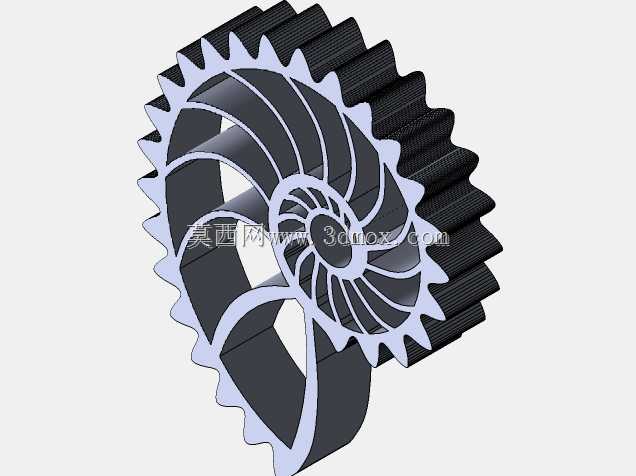

这款仿生鹦鹉螺造型的啮合齿轮副，突破了传统圆形齿轮的传动边界，将自然生物的对数螺旋形态与机械传动逻辑深度融合，可应用于创意机械装置、艺术化传动展示台、科普教学演示教具、定制化文创动力结构等场景，既能够满足特定非匀速比传动的功能需求，也能凭借极具辨识度的仿生外形成为机械美学展示的核心部件。在实际使用场景中，该齿轮副可实现变传动比的动力传递，当主动轮匀速转动时，从动轮会按照鹦鹉螺螺旋线的曲率变化输出对应变化的转速，这种特性可适配需要周期性变速输出的小型创意装置，比如动态艺术摆件、互动科普展项的动力单元，相比常规圆形齿轮固定传动比的输出特性，它能带来更富韵律感的转动节奏，同时镂空的辐条结构大幅降低了齿轮自身的转动惯量，运转时的能耗更低，启停响应速度更快。从设计思路来看，这款齿轮副以鹦鹉螺的自然对数螺旋轮廓为节曲线基础，在保证两个齿轮节曲线纯滚动啮合的前提下，对齿廓进行了适配性修正，确保轮齿在整个啮合过程中不会出现卡滞、根切或者侧隙过大的问题，轮齿的压力角经过反复调校，在整个啮合行程内都能保持顺畅的动力传递，不会出现传动死点。齿轮主体采用了等距分布的镂空辐条设计，辐条的走向顺着螺旋轮廓的径向延伸，既保证了轮体的结构强度，能够承受小型传动场景下的扭矩负载，又最大程度减少了材料用量，降低了零件自重。在安装边界层面，该齿轮副的中心距为59mm，两个齿轮的安装轴孔保持平行布局，安装时需要保证两个齿轮的端面处于同一平面，轴向错位量不超过0.1mm，避免轮齿啮合时出现偏磨；轮体的轴向厚度经过统一设计，可适配常规小型传动的轴系安装尺寸，不需要额外定制特殊规格的紧固件。在实际装配时，需要预先调整好两个齿轮的中心距，保证啮合侧隙处于合理区间，既不会因为侧隙过小导致转动卡涩，也不会因为侧隙过大出现传动回程误差过大的问题。相比传统的非圆齿轮，这款鹦鹉螺齿轮副在满足传动功能的基础上，兼顾了视觉美感，螺旋舒展的轮廓搭配双色差异化的轮体设计，在运转时能呈现出独特的视觉效果，既可以作为功能传动件使用，也可以作为机械美学展示的载体，适配各类对外观有要求的创意机械项目。
