双化学混合器垂直传动变速机构

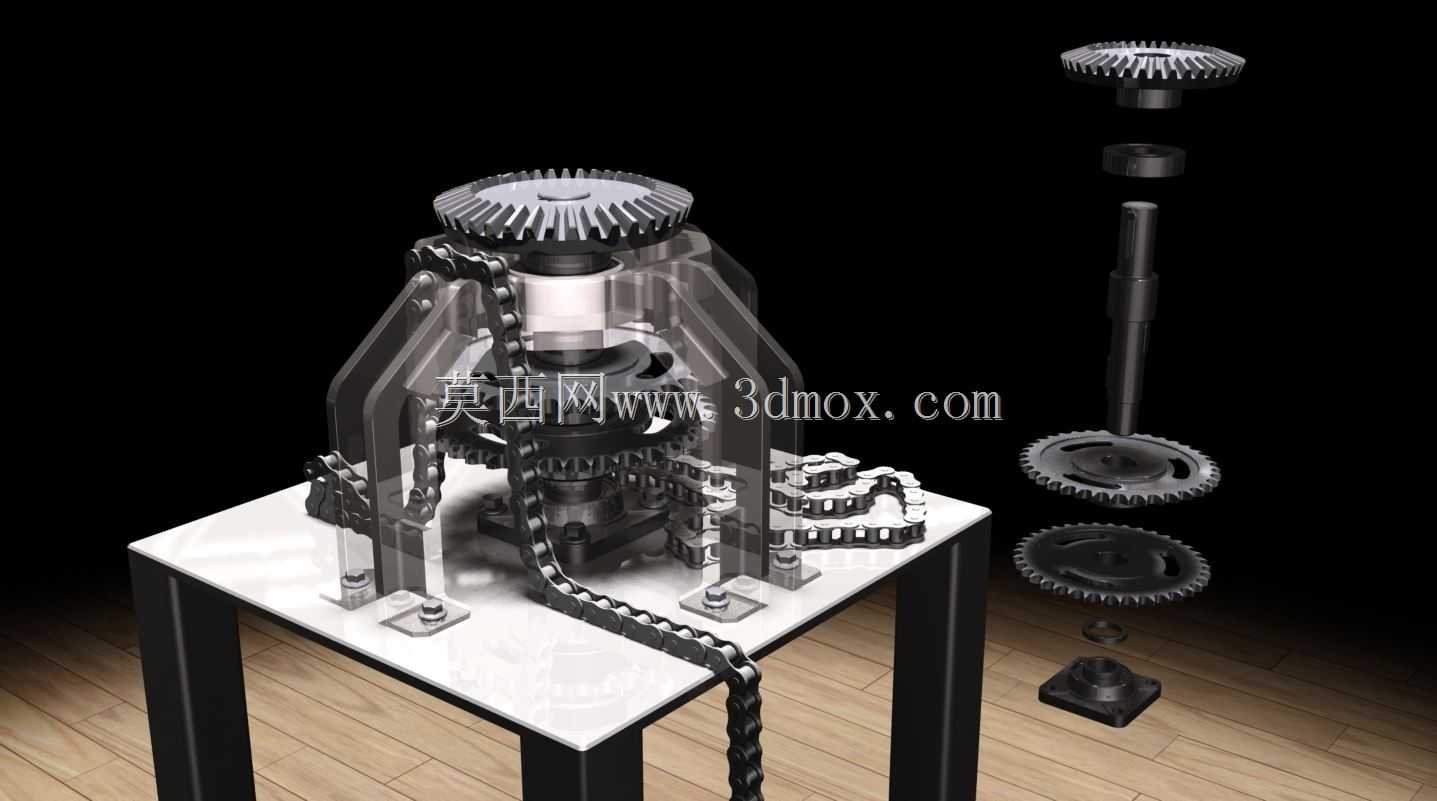

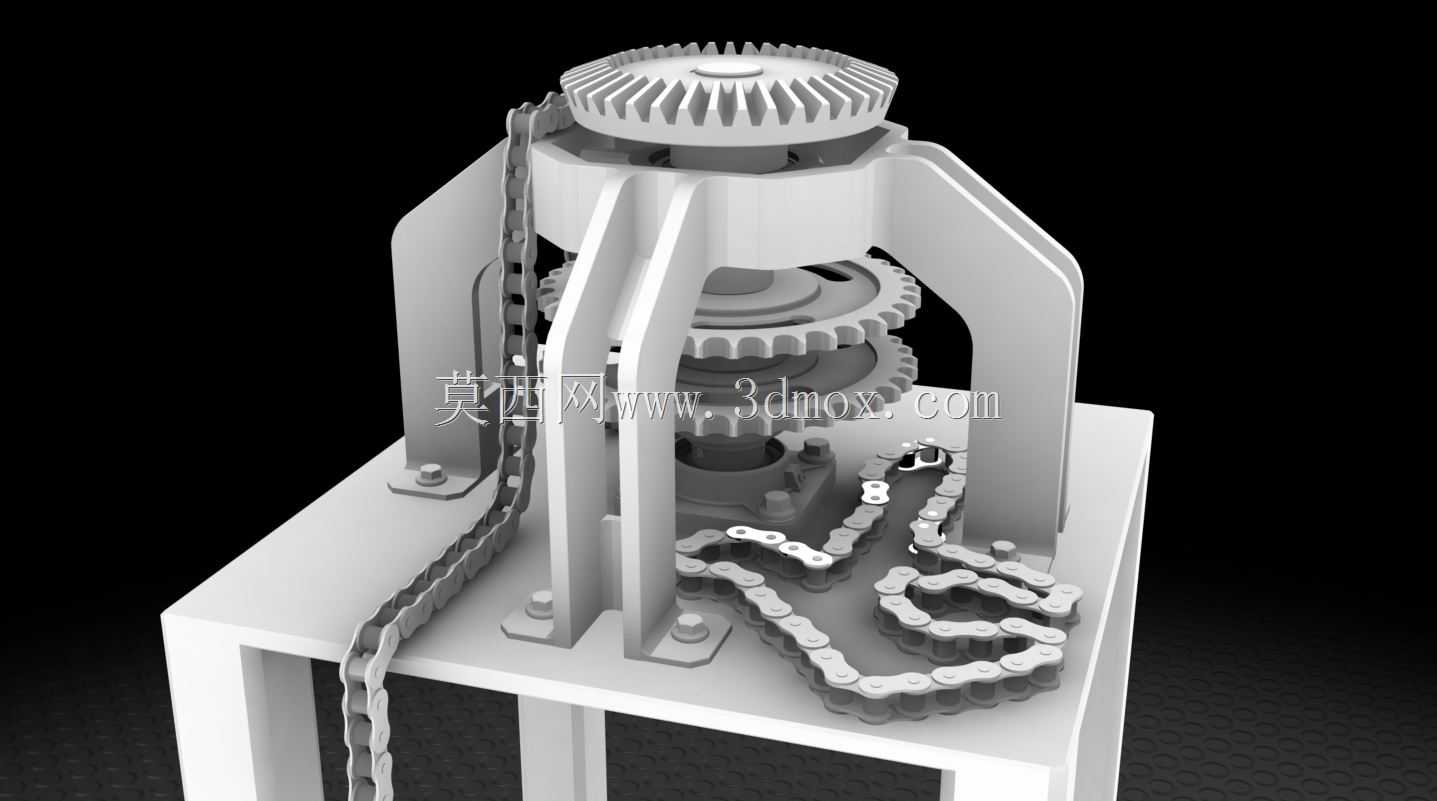

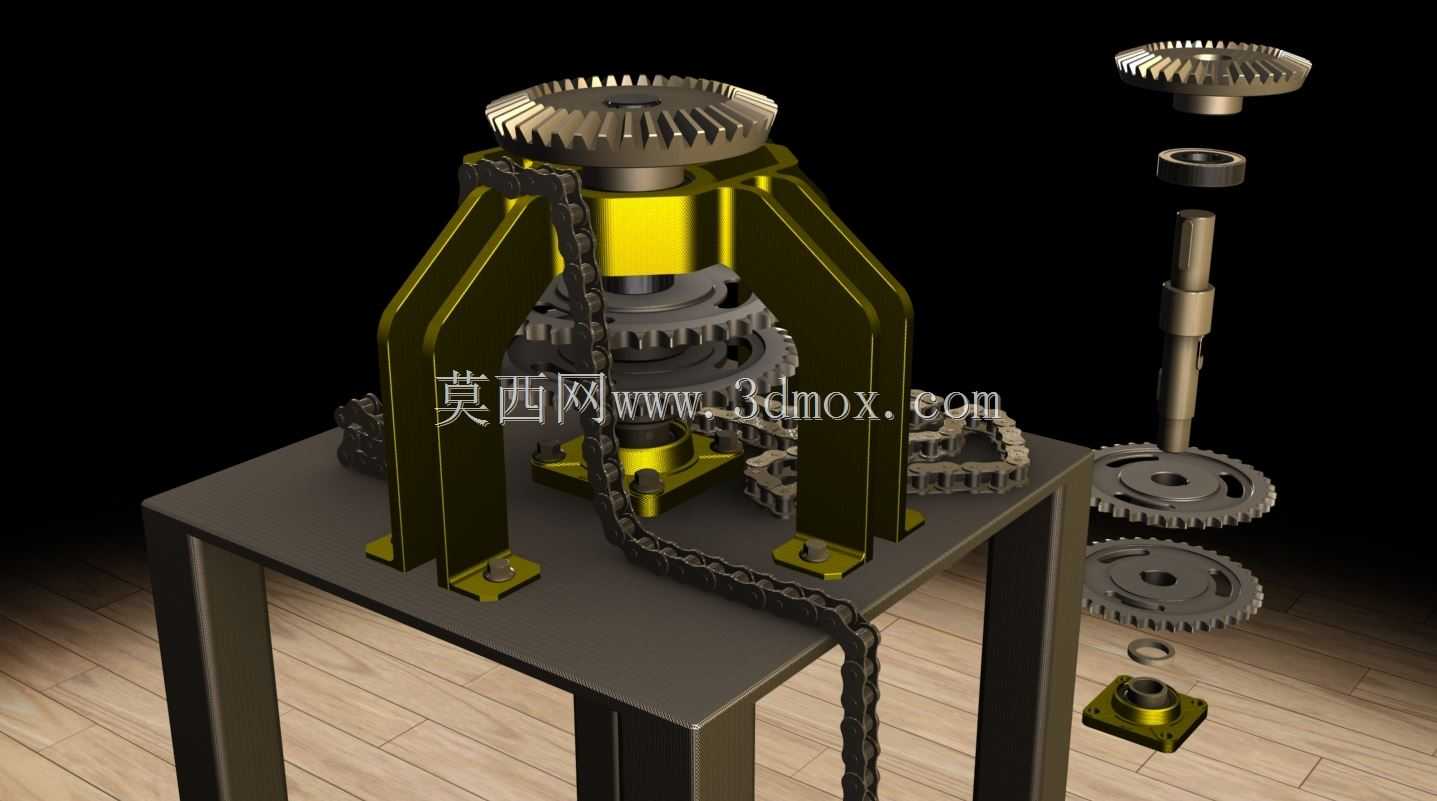

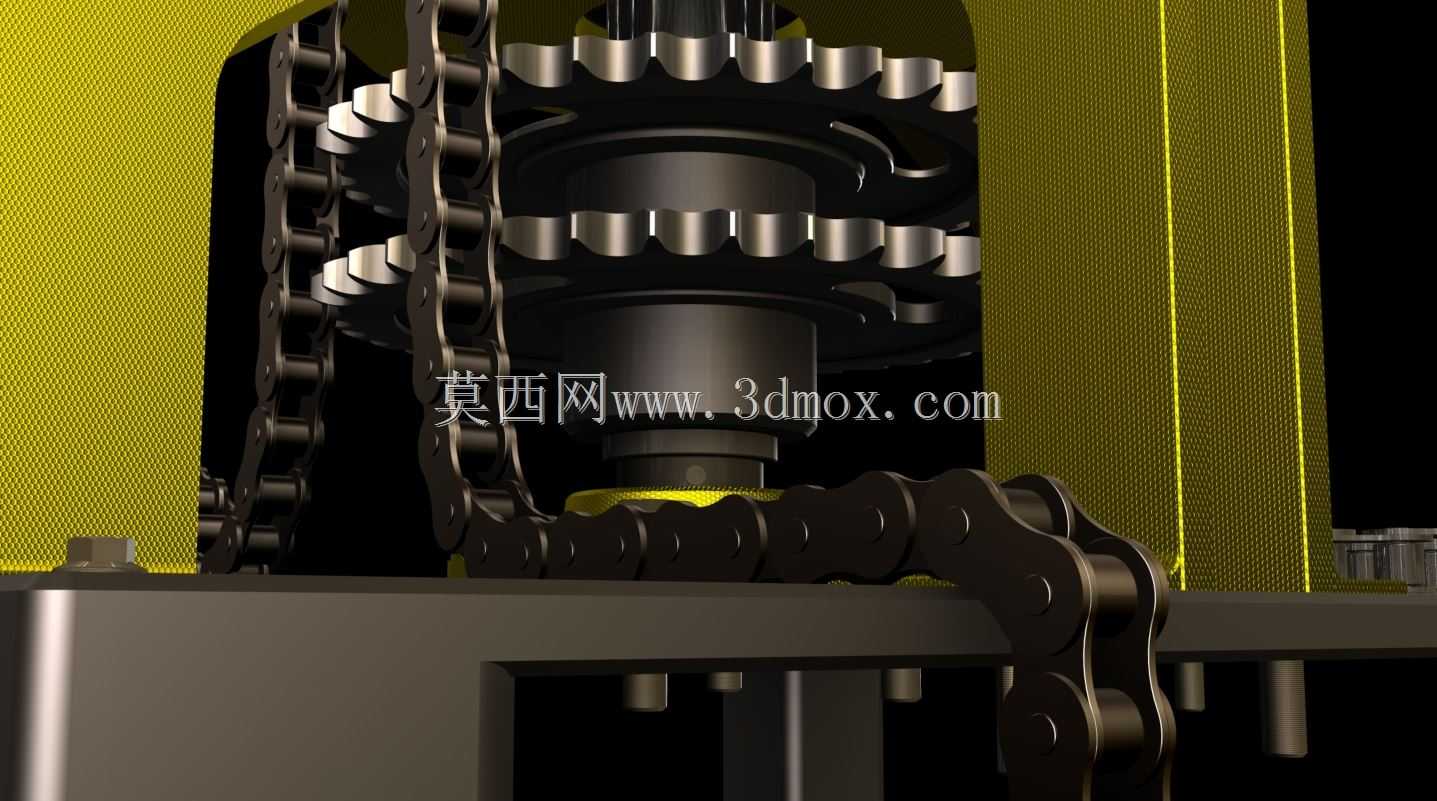

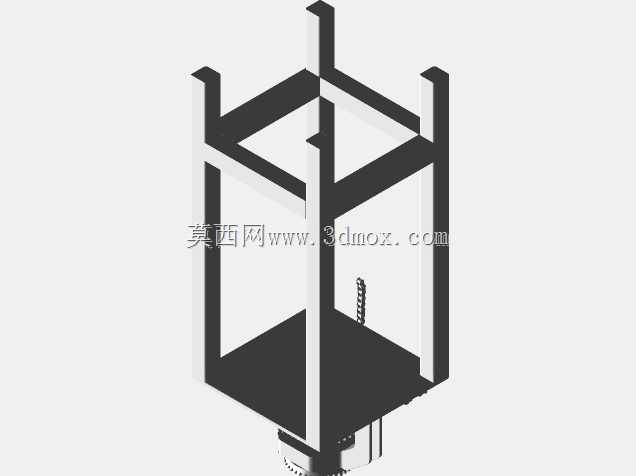

这套垂直传动变速机构主要面向化工生产领域的双化学混合设备配套使用，在精细化工、医药中间体合成、食品配料均质等需要多组分物料精准混合的生产场景中，承担动力垂直换向、多档位转速输出的核心传动功能，能够将水平输入的电机动力转换为垂直方向的搅拌动力输出，同时根据不同物料的混合工艺需求，匹配对应的输出转速，满足低粘度物料高速分散、高粘度物料低速搅拌的差异化工艺要求。整套机构采用锥齿轮完成动力的垂直换向，搭配多组不同传动比的圆柱齿轮实现转速档位切换，链条与链轮组合负责动力在平行轴间的稳定传递，所有传动部件都集成在立式支撑框架内，框架底部为方形安装台面，四根支撑腿垂直向下延伸，安装台面预留了标准的螺栓固定孔位，可直接与混合设备的主机架对接安装，整体安装边界控制在紧凑的立式空间内，不会占用过多生产场地的横向空间，适配现有化工生产车间的设备布局改造需求。设计过程中优先考虑了化工生产场景的传动稳定性需求，锥齿轮采用等径伞齿结构设计，保证垂直换向过程中动力传递的同轴度，减少换向过程的动力损耗与传动噪音；档位切换的齿轮组采用渐开线齿形设计，啮合重合度高，传动过程中冲击小，能够承受混合过程中搅拌负载波动带来的冲击载荷；链条传动部分采用标准滚子链结构，张紧调节结构集成在支撑框架上，日常维护时无需拆解主体框架即可完成链条张紧度调整，降低设备运维的工作量。整套机构的动力输入轴设置在框架侧下方，可通过联轴器直接与标准卧式驱动电机连接，输出轴垂直向上伸出框架台面，可直接对接混合器的搅拌桨安装法兰，无需额外加装传动转接部件，安装对接流程简便。考虑到化工生产环境可能存在的腐蚀性介质飞溅问题，所有外露传动部件都预留了防护罩安装位，可配套加装密封防护罩，避免腐蚀性物料、粉尘进入传动啮合部位，延长传动部件的使用寿命。机构的支撑框架采用型材拼接结构，在保证整体结构刚性的前提下，尽可能降低设备自重，同时框架的镂空结构便于日常巡检时观察齿轮、链条的啮合运行状态，及时发现传动异常。
