多规格满装滚动体轴瓦轴承结构设计

这类满装滚动体结构的轴瓦轴承，主要应用在中小载荷、中低转速的精密传动场景中，常见于办公自动化设备、小型纺织机械、精密仪器进给机构、轻型输送线的铰接支承位置，也可用于小型家电的转动连接部位，相比传统滑动轴瓦，它通过密布的滚动体将滑动摩擦转化为滚动摩擦，大幅降低运行过程中的摩擦阻力与启动扭矩，避免低速重载工况下的爬行问题，同时保留了轴瓦类零件薄壁安装、占用径向空间小的优势。

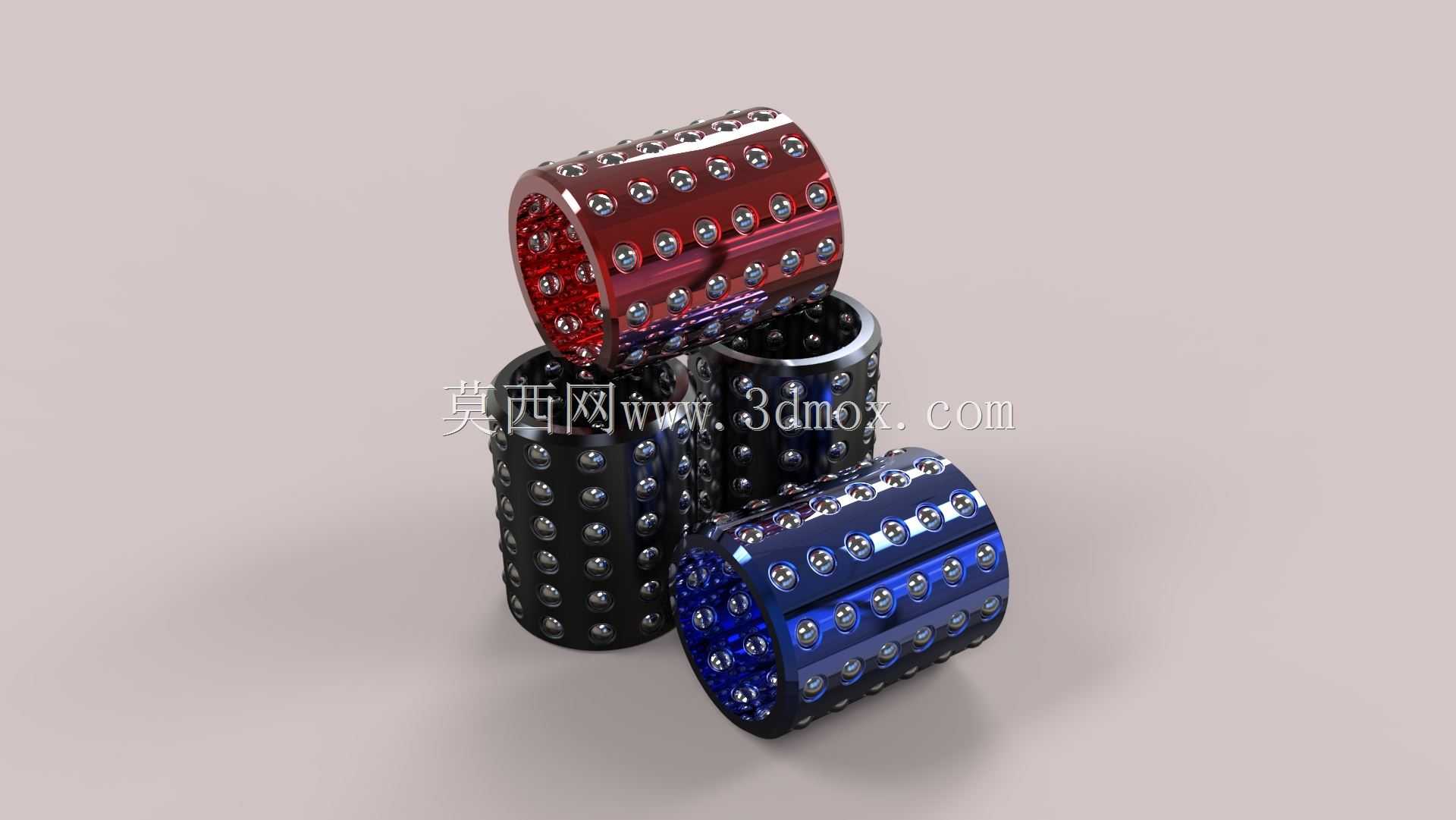

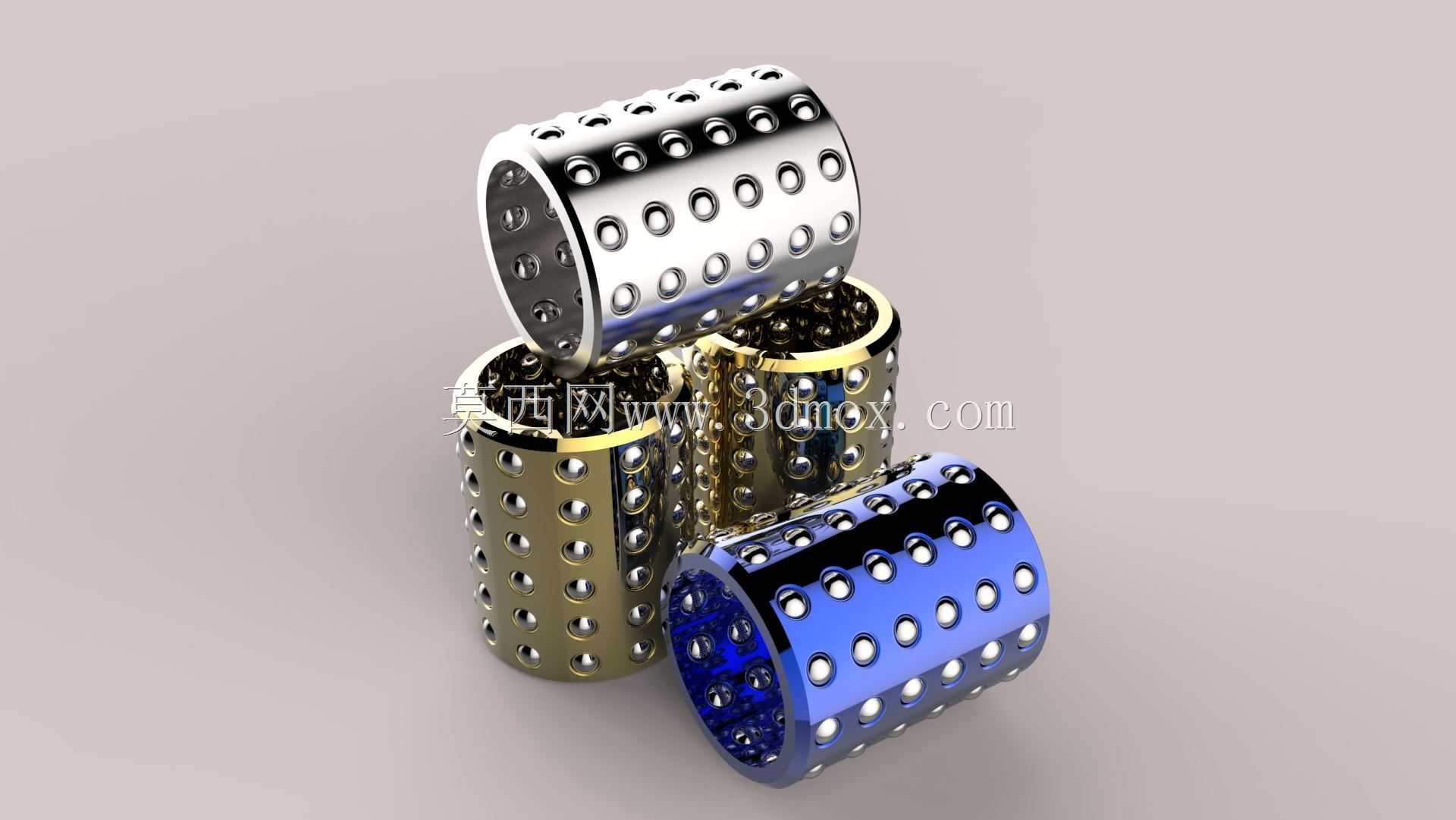

从功能特性来看，该系列轴瓦轴承采用外圈薄壁套筒搭配满装钢球的结构，没有额外的保持架设计，能够在有限的套圈空间内排布尽可能多的滚动体，提升径向承载能力，套圈表面均匀开设的兜孔对滚动体形成均匀约束，保证滚动体在圆周方向等距排布，避免运转过程中滚动体之间的相互摩擦与卡滞，不同表面处理的套圈对应不同的使用工况：镀铬亮面款适配常规干燥室内环境，具备不错的防锈能力；镀彩锌款适配轻度潮湿的工业场景，抗腐蚀性能更优；蓝色镀镍特氟龙涂层款适配有少量润滑介质、要求低摩擦系数的场景，运行噪音更低。

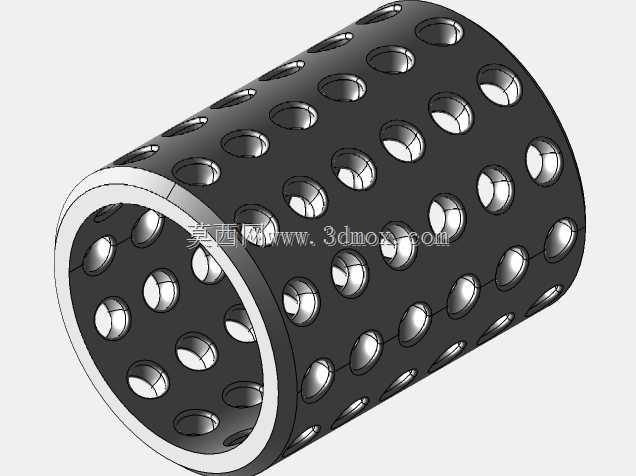

设计过程中首先要匹配安装孔的公差要求，这类轴承属于外径直接装入安装基座孔的无外圈衬套类结构，外径采用m6级过渡配合，保证装入基座后不会出现外圈随轴转动的窜动问题，内孔与适配轴采用h7间隙配合，保证轴转动时的顺畅度，安装边界上要注意，轴承的轴向长度要比安装座的孔深短0.1-0.2mm，避免安装时两端被压盖顶死造成滚动体卡滞，套圈壁厚控制在1.5-2.5mm区间，兼顾结构强度与薄壁轻量化的需求，滚动体的直径根据轴承内径规格匹配，兜孔的直径比滚动体大0.02-0.03mm，既保证滚动体可以自由转动，又不会出现滚动体从兜孔脱落的问题。

在实际选型应用时，要注意这类轴承不适合高速重载的传动场景，最高线速度不超过5m/s，因为没有保持架分隔滚动体，高速下滚动体之间的碰撞会加剧磨损与噪音，安装前需要在轴承内部填充适量的锂基润滑脂，填充量控制在内部空腔的30%-40%，过多的润滑脂会增大运转阻力，过少则会缩短润滑维护周期，安装时要使用专用套筒抵住轴承端面均匀压入安装孔，禁止直接敲击轴承套圈表面，避免套圈变形导致兜孔错位，影响滚动体的正常运转。
