雅马哈TRX850摩托车低轭转向连板结构

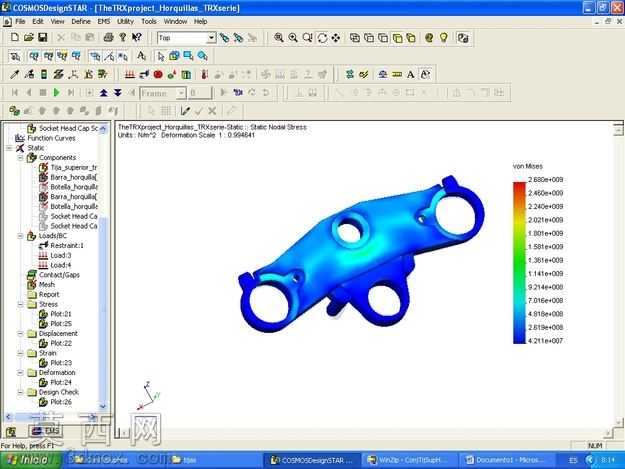

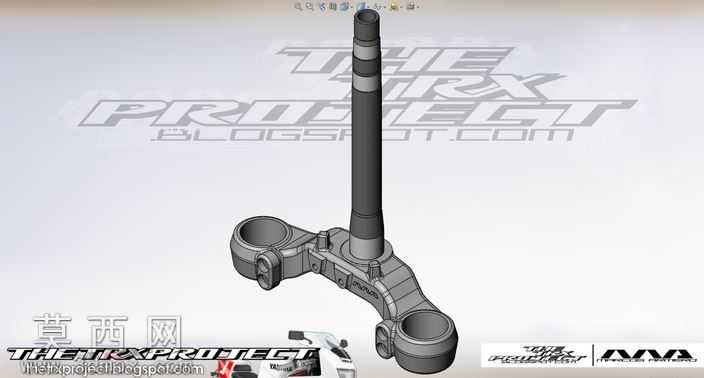

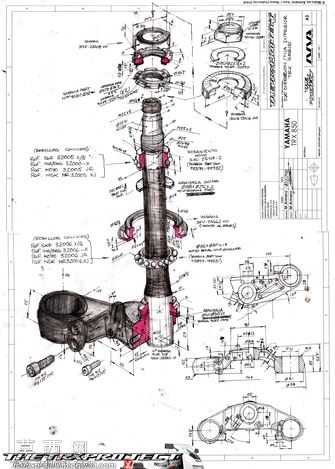

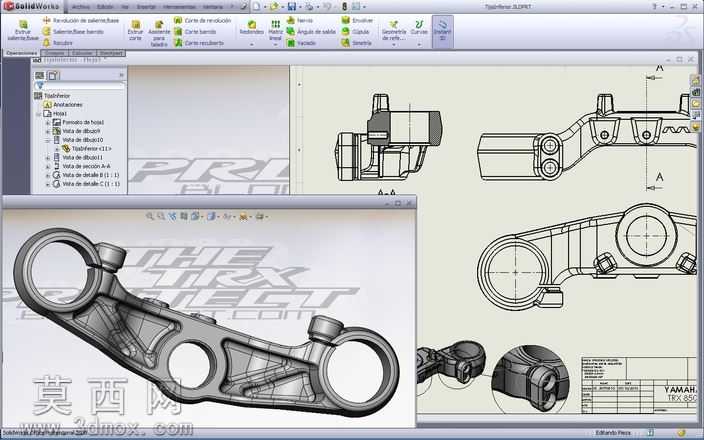

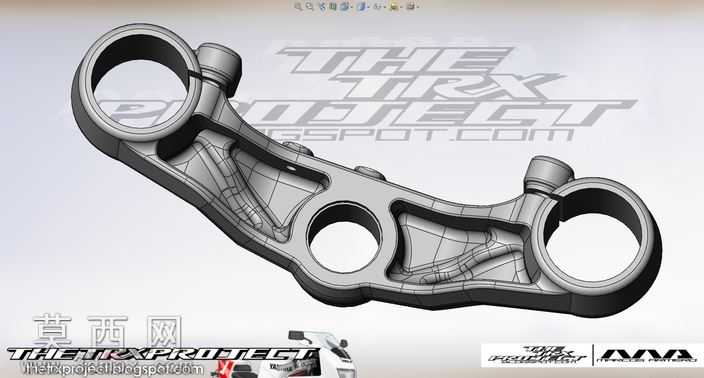

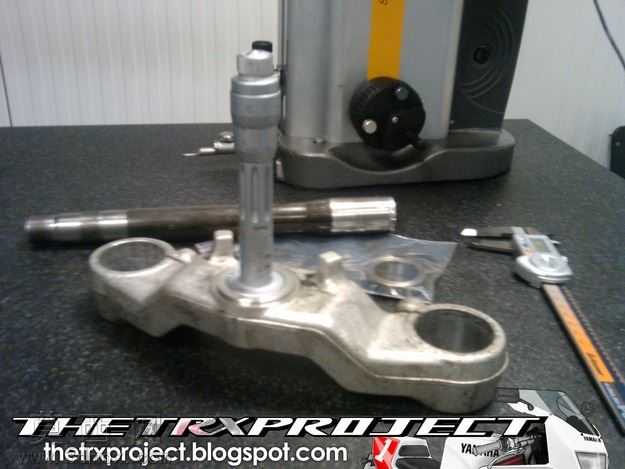

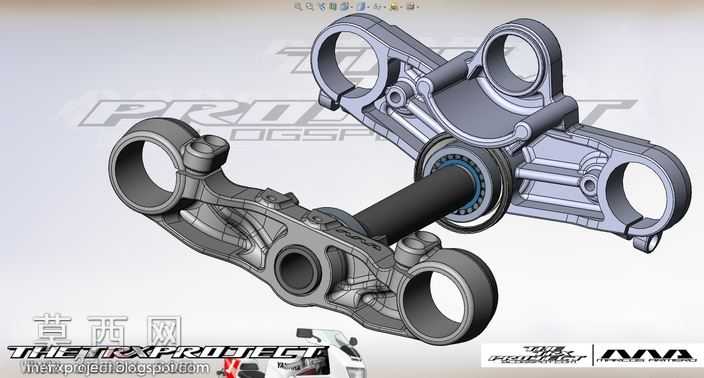

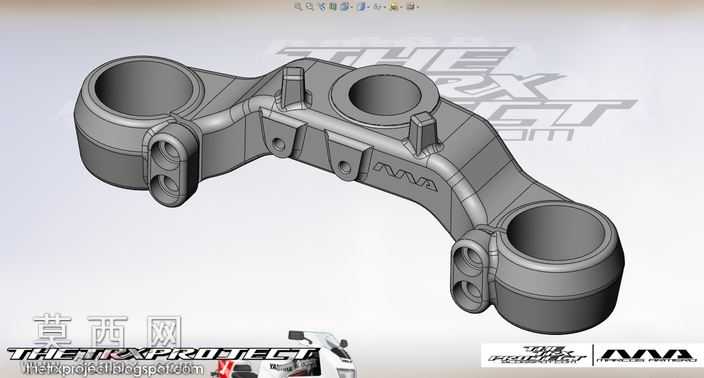

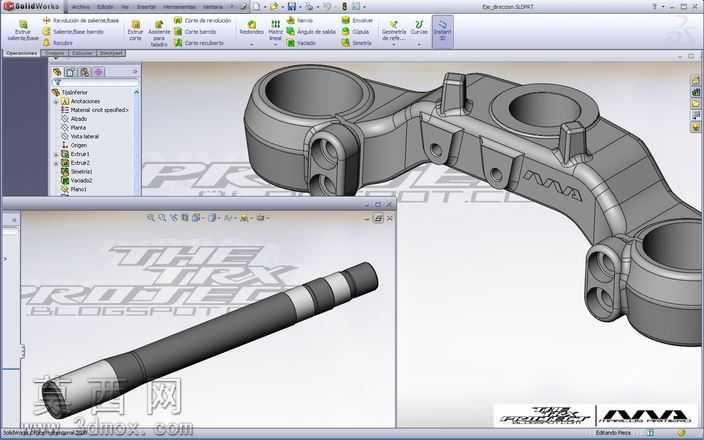

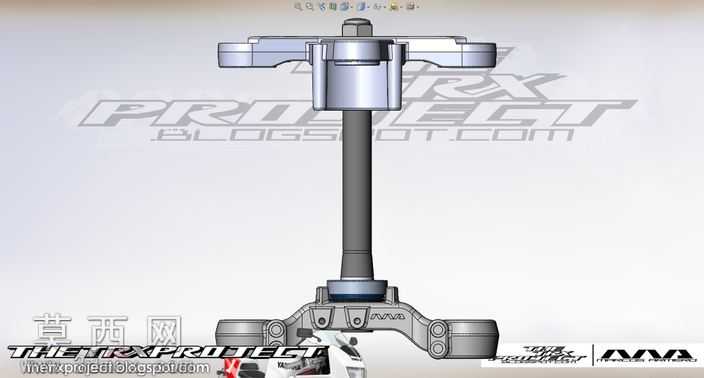

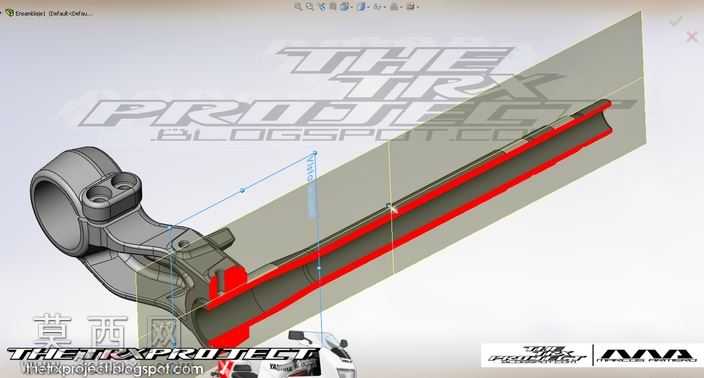

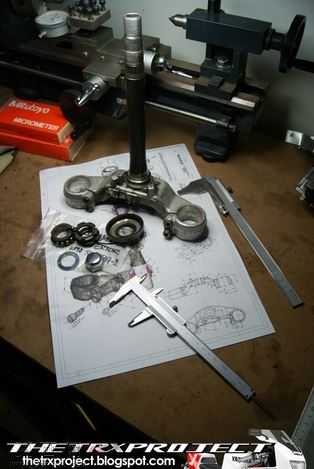

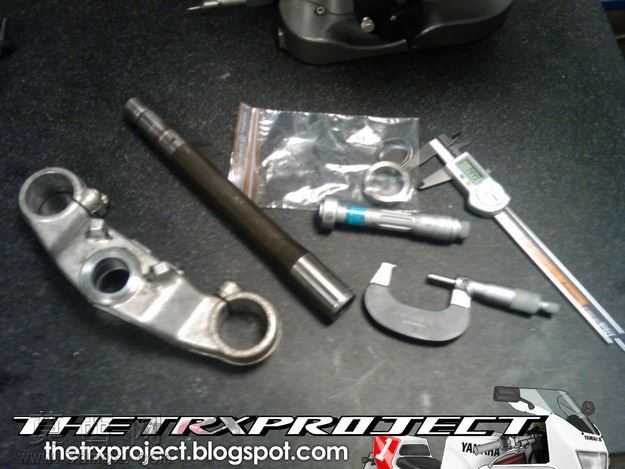

本作品为雅马哈TRX850车型配套的转向系统低轭部件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循原车配件的测绘尺寸，对部件的每一处结构特征都做了精准还原。首先从主体轮廓搭建开始，通过草图绘制确定三个核心套筒的中心距与相对位置，其中两侧套筒为前减震器安装位，中间套筒为转向柱安装位，三个筒体的同轴度、平行度公差在建模时通过几何约束严格控制，确保装配时的匹配精度。建模过程中对筒体外侧的加强筋结构做了细致处理，每一条加强筋的拔模角度、过渡圆角都参考实物做了参数化设置，避免应力集中的同时还原原厂的结构设计逻辑。部件表面的品牌标识凹槽采用包覆特征制作，确保标识弧度与部件外表面完全贴合，不会出现破面或凸起错位的问题。两侧的附属安装耳位，分别对应挡泥板、刹车管路固定卡的安装点位，每个安装孔的孔径、沉台深度、孔位间距都严格按照测绘数据设定，可直接用于后续的工程图导出与加工参考。渲染阶段采用金属哑光铸铁材质，调整材质的粗糙度、金属度参数还原原厂铸铝部件的表面质感，添加柔和的环境光与定向补光，突出部件的结构层次感与边角细节，让加强筋的过渡、安装位的轮廓都清晰呈现。设计思路上完全遵循原车转向连板的受力逻辑，在保证结构强度的前提下还原原厂的轻量化设计细节，所有壁厚、筋位厚度都与实物保持一致，没有随意增减结构，模型可直接用于改装适配、结构教学、维修配件测绘参考等场景，整体模型拓扑结构规整，无冗余碎面，特征树清晰可编辑，方便后续根据改装需求调整孔位、尺寸等参数。
