卡特彼勒挖掘机动臂斗杆工作装置

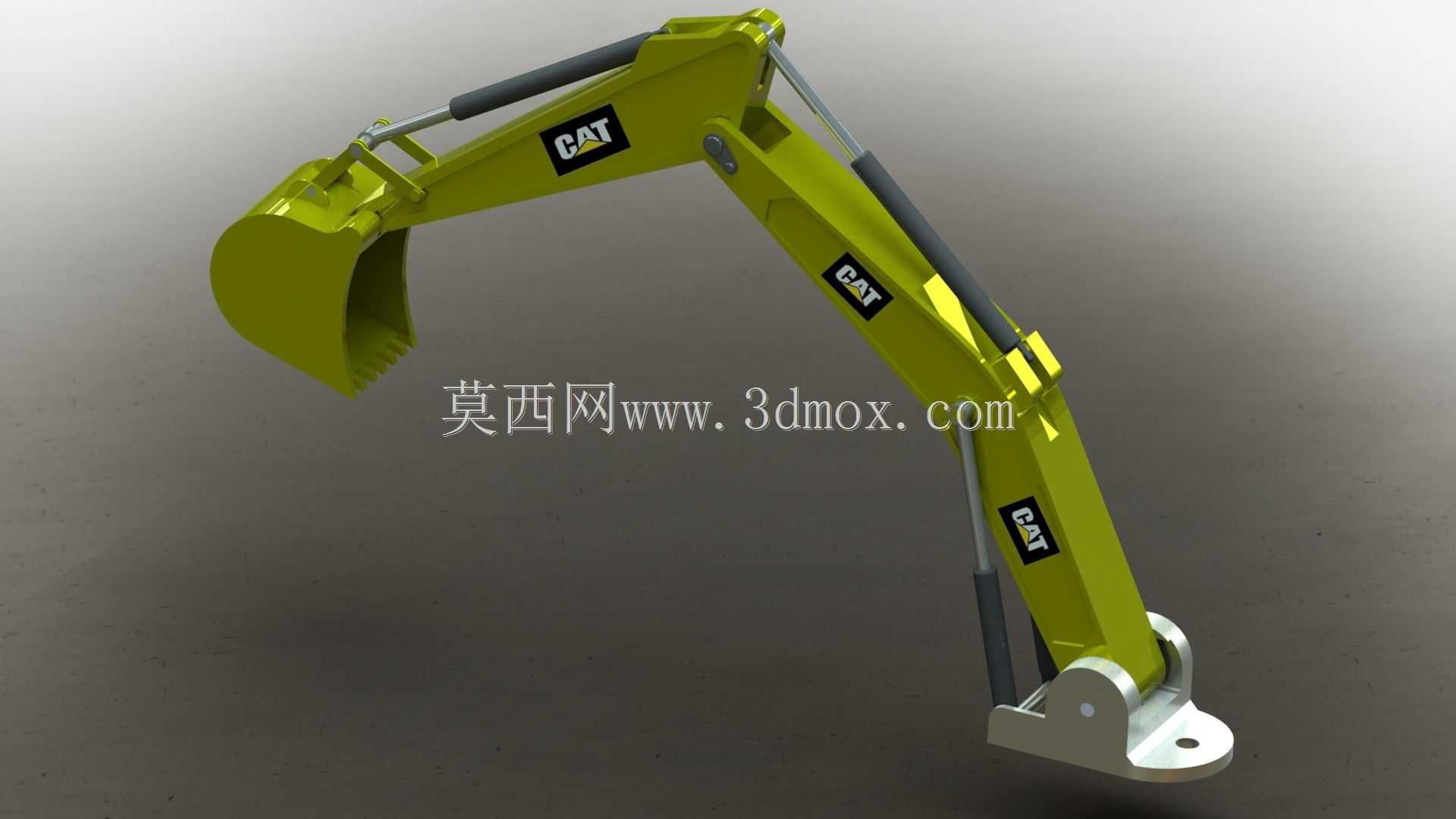

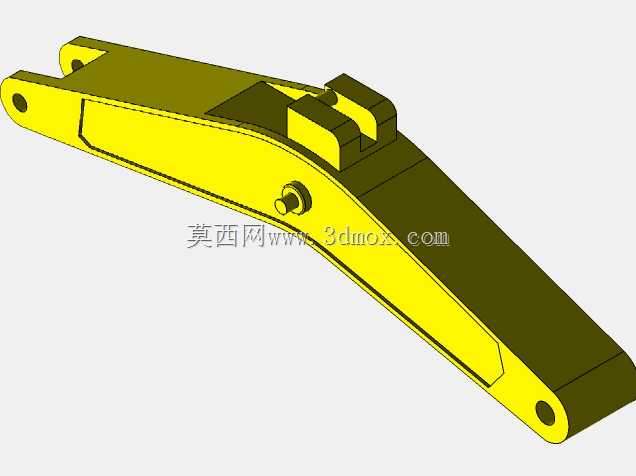

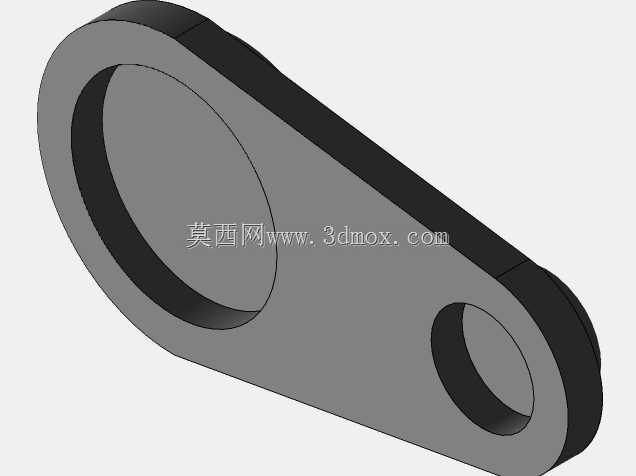

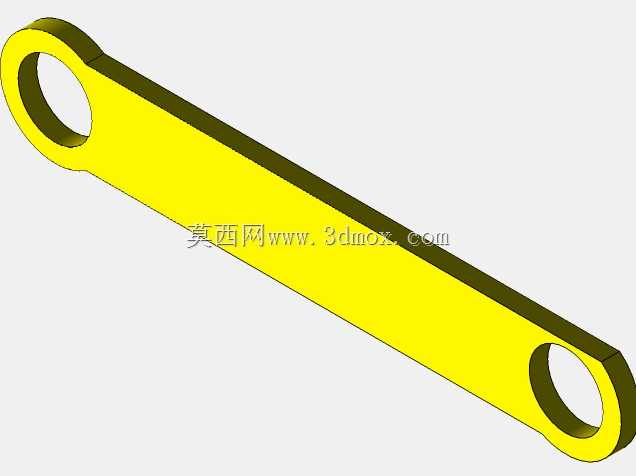

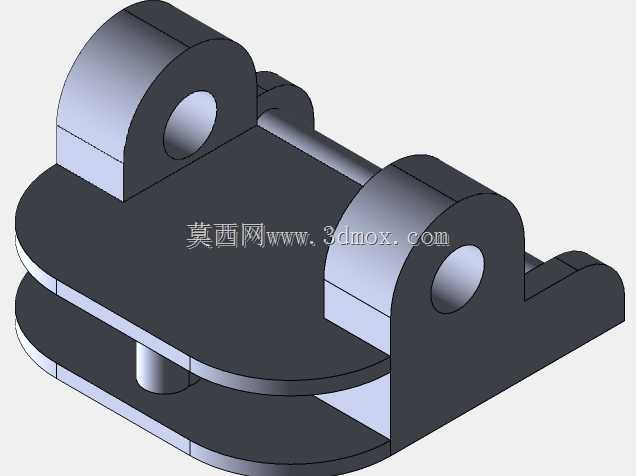

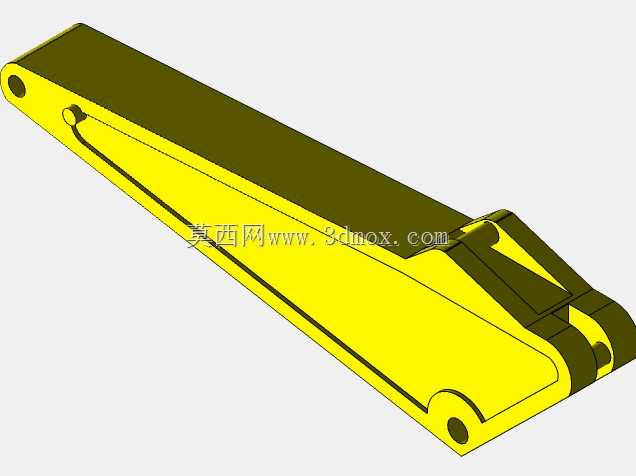

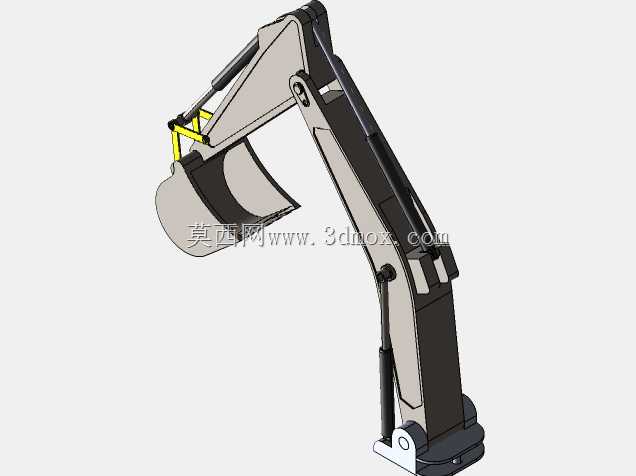

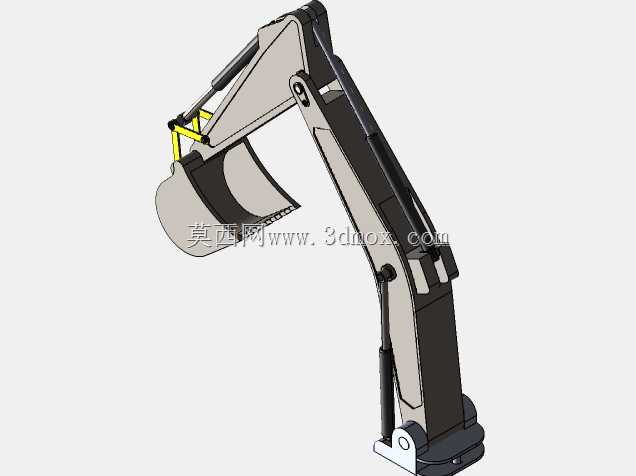

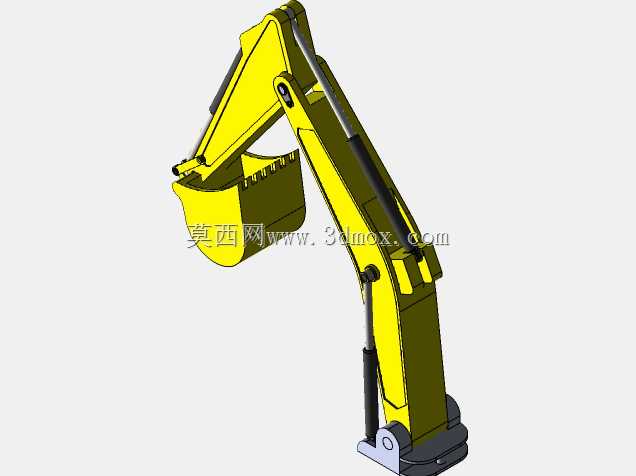

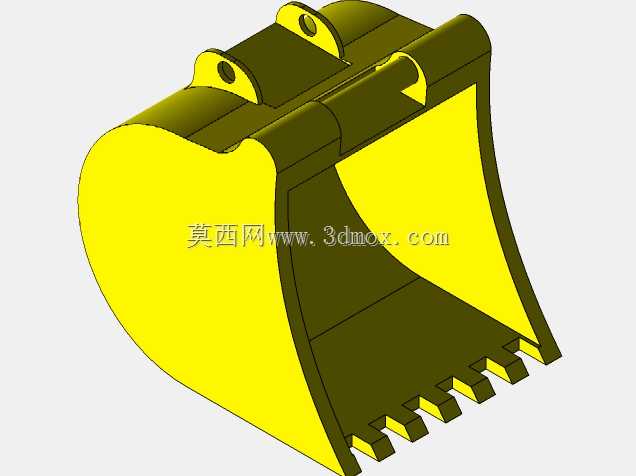

这套挖掘臂三维结构是中小型履带式液压挖掘机的核心作业执行部件，主要适配10-15吨级土方作业机型，广泛应用于市政管网开挖、房建地基槽坑挖掘、农田水利沟渠修整、矿山表层剥离、散状物料装卸转运等工程场景，是挖掘机完成铲掘、提升、回转卸料全作业流程的直接执行载体，其结构性能直接决定整机的作业范围、挖掘力上限与工况适配能力。整套工作装置采用经典的反铲式铰接结构布局，由动臂、斗杆、挖斗三个核心作业构件，搭配三组双作用液压油缸、多组高强度铰接销轴、轴套、密封组件、连接支座共同组成，所有铰接点位均预留了标准润滑脂注油通道，可适配常规集中润滑系统的安装要求，降低日常运维的保养难度。设计过程中严格遵循液压挖掘机工作装置的受力传导逻辑，动臂采用变截面弯板箱型焊接结构，在油缸支撑点位、铰接耳板区域做了局部加厚与加强筋布置，可承受重载挖掘时的交变弯矩与冲击载荷，避免长期作业出现结构开裂变形；斗杆采用等强度箱型截面设计，在保证结构刚度的前提下合理控制构件自重，降低液压系统的无效负载，提升作业动作的响应速度；挖斗采用弧形切削刃口设计，斗唇部位预留了斗齿安装座，可根据作业工况更换岩石斗、土方斗、窄沟斗等不同属具，适配不同硬度介质的铲掘作业需求。三组液压油缸分别负责动臂举升回落、斗杆收展、挖斗翻转动作，油缸铰接点位的布局经过运动学仿真优化，在整个作业行程范围内可保证稳定的挖掘力输出，同时避免机构运动出现死点，最大挖掘深度、最大卸料高度、最大挖掘半径均符合同吨位机型的通用作业参数要求，臂架根部的连接支座采用标准铰接安装尺寸，可直接适配同吨位级别的挖掘机上车架安装接口，无需额外改制连接结构即可完成装配。整套臂架的液压管路沿臂架内侧预留的管夹安装位布置，可避免作业过程中管路与物料、障碍物发生剐蹭破损，所有铰接销轴均采用轴向定位结构，可承受作业过程中的径向载荷与轴向窜动力，保证机构长期运转的可靠性。
