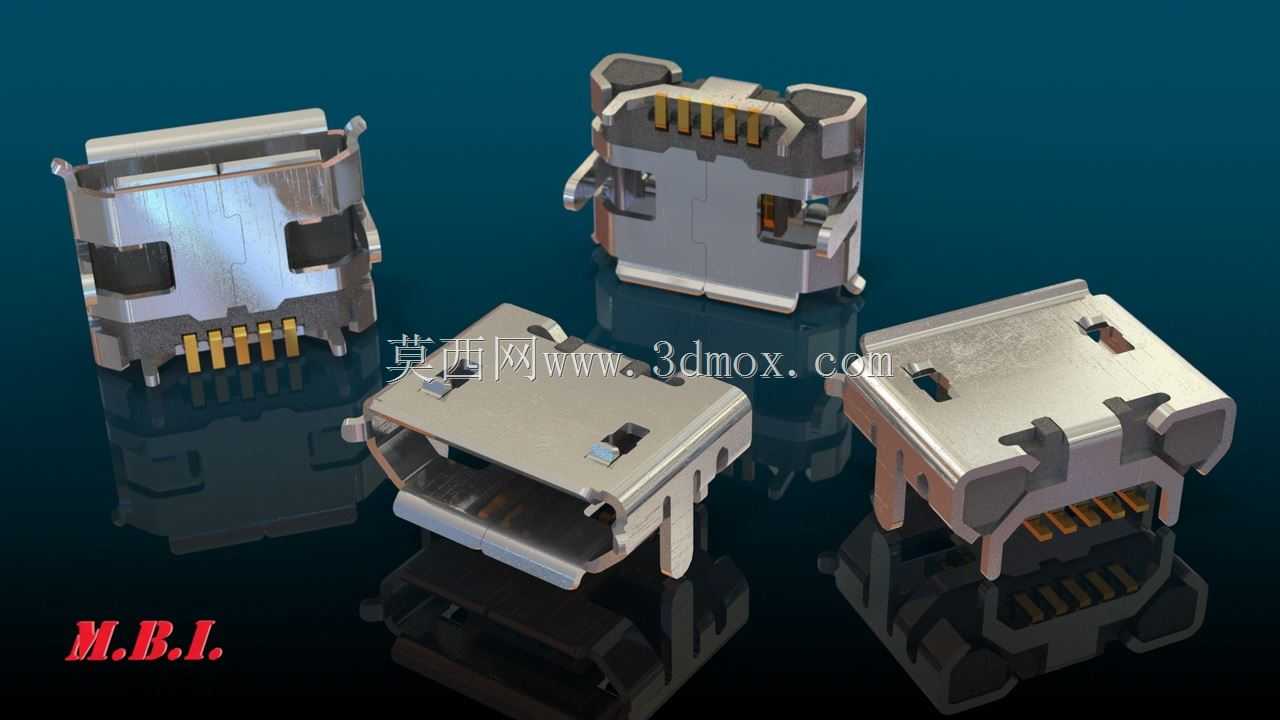

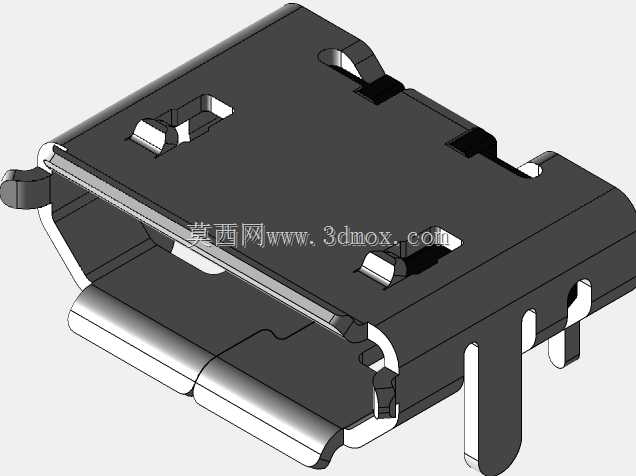

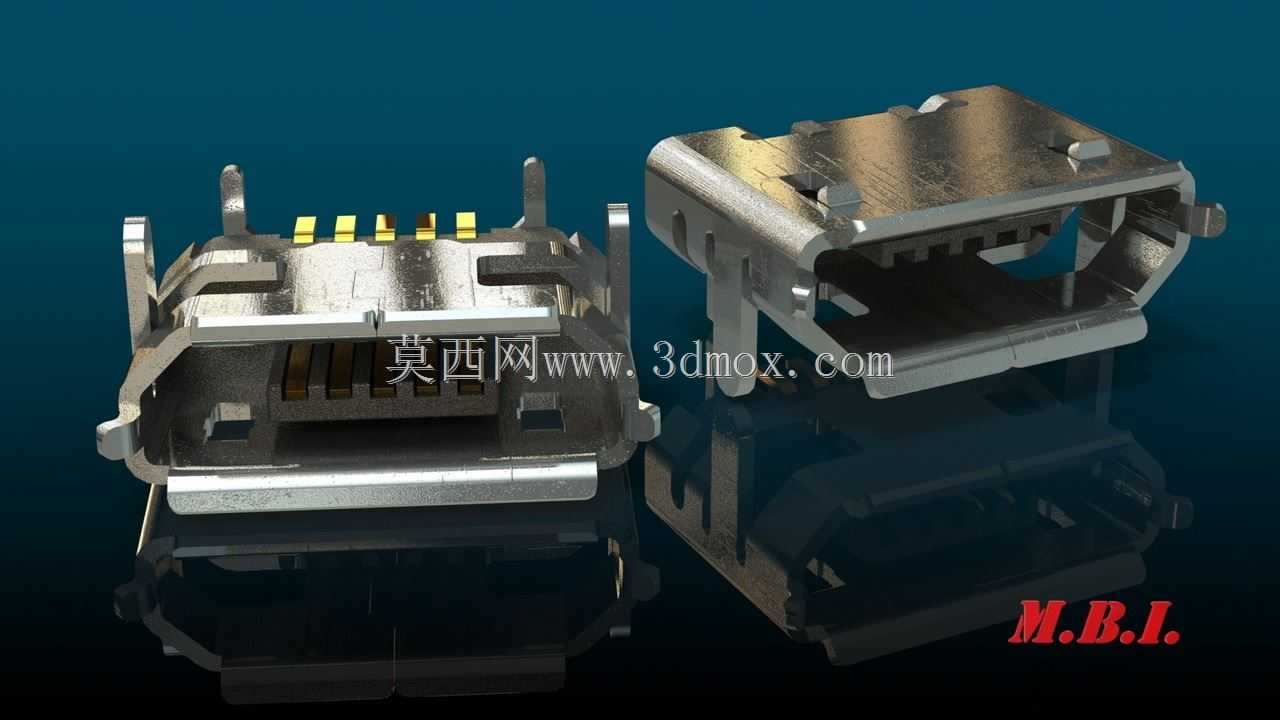

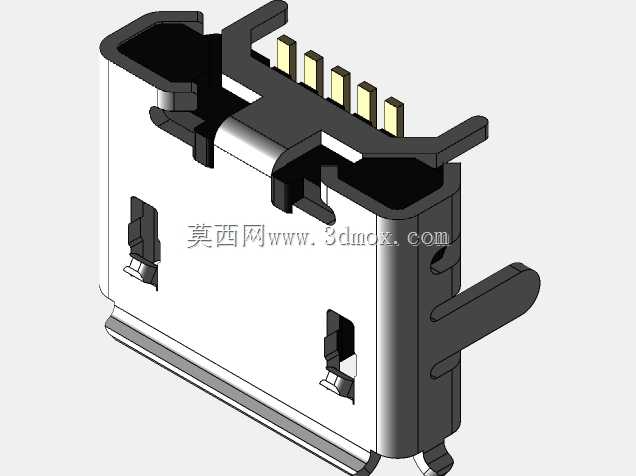

MicroUSB-B型5针贴片式母座结构设计

这款Micro USB-B型5针贴片母座是消费电子领域应用极为广泛的板端连接组件，主要承担便携式电子设备的有线数据传输与充电电流导通功能，常见于早期智能手机、平板电脑、便携数码外设、小型智能硬件、移动电源等产品的主板端接口位置，是设备与外部线缆实现插拔式连接的核心交互部件。作为贴片式板载连接器，该母座采用表面贴装工艺焊接在PCB板面，无需在电路板上开设贯穿式插装孔，能够有效节约主板的布线空间，适配高密度排布的紧凑型电路板设计需求，尤其适合内部空间局促的轻薄类消费电子产品使用。从功能特性来看，该母座设置5根接触弹片，分别对应电源正极、数据负、数据正、ID识别、接地五个信号定义，既可以满足最高2A的常规充电电流传输需求，也能支持USB2.0标准下的高速数据交互，弹片采用高弹性铜合金基材制作，表面镀金处理降低接触电阻，能够耐受数千次的反复插拔而不出现接触不良的问题，外壳采用一体冲压成型的镀镍不锈钢材质，既可以为内部胶芯与接触弹片提供结构防护，也能起到电磁屏蔽作用，减少外界信号对传输过程的干扰，同时外壳延伸出的固定焊脚与定位柱，能够在焊接时精准定位在PCB焊盘位置，提升SMT贴片加工的良率，焊接后与板面的结合强度更高，能够承受日常插拔过程中的侧向冲击力，避免母座从主板脱落。在设计思路上，这款母座严格遵循Micro USB-B型接口的通用规范尺寸，接口端的插拔轮廓完全适配公头的插入尺寸，不会出现公头无法插入或者插拔松垮的问题，整体外形采用矮型扁平化设计，最大限度压缩母座在主板上的占用高度，适配消费电子产品不断做薄的设计趋势，内部胶芯采用耐高温的工程塑料制作，能够承受SMT回流焊过程中的高温烘烤而不变形，接触弹片的弯折角度经过反复优化，在公头插入时能够提供合适的正压力，保证接触的可靠性，同时不会因为插拔力过大导致用户使用体验不佳。在安装边界方面，该母座的贴片焊盘位置完全按照行业通用的封装尺寸设计，工程师在进行PCB Layout时可以直接套用标准封装，无需单独定制焊盘位置，母座底部与板面之间预留了合适的焊接间隙，能够保证焊锡充分浸润焊盘，避免虚焊、连锡等焊接缺陷，母座前端的插接口位置与产品外壳的开孔位置匹配公差控制在合理范围，既不会出现外壳开孔与接口对位偏差导致公头无法插入的问题，也不会因为间隙过大影响产品外观的整体性，母座两侧的固定插脚插入PCB对应的定位孔后焊接，能够进一步强化母座的固定强度，应对日常使用中不同角度的插拔受力。
