立式多级管道离心泵结构设计

这款立式多级泵主要面向建筑供水、暖通循环、工业流体增压、水处理系统等场景使用，可输送清水或物理化学性质与清水相近的介质，在高层住宅二次供水、中央空调水循环、生产工艺循环水增压、净水处理管路加压等场景中承担核心的流体动力输出作用，相比卧式泵型，立式结构能够大幅缩减安装占地面积，适配空间局促的管井、设备间安装需求。

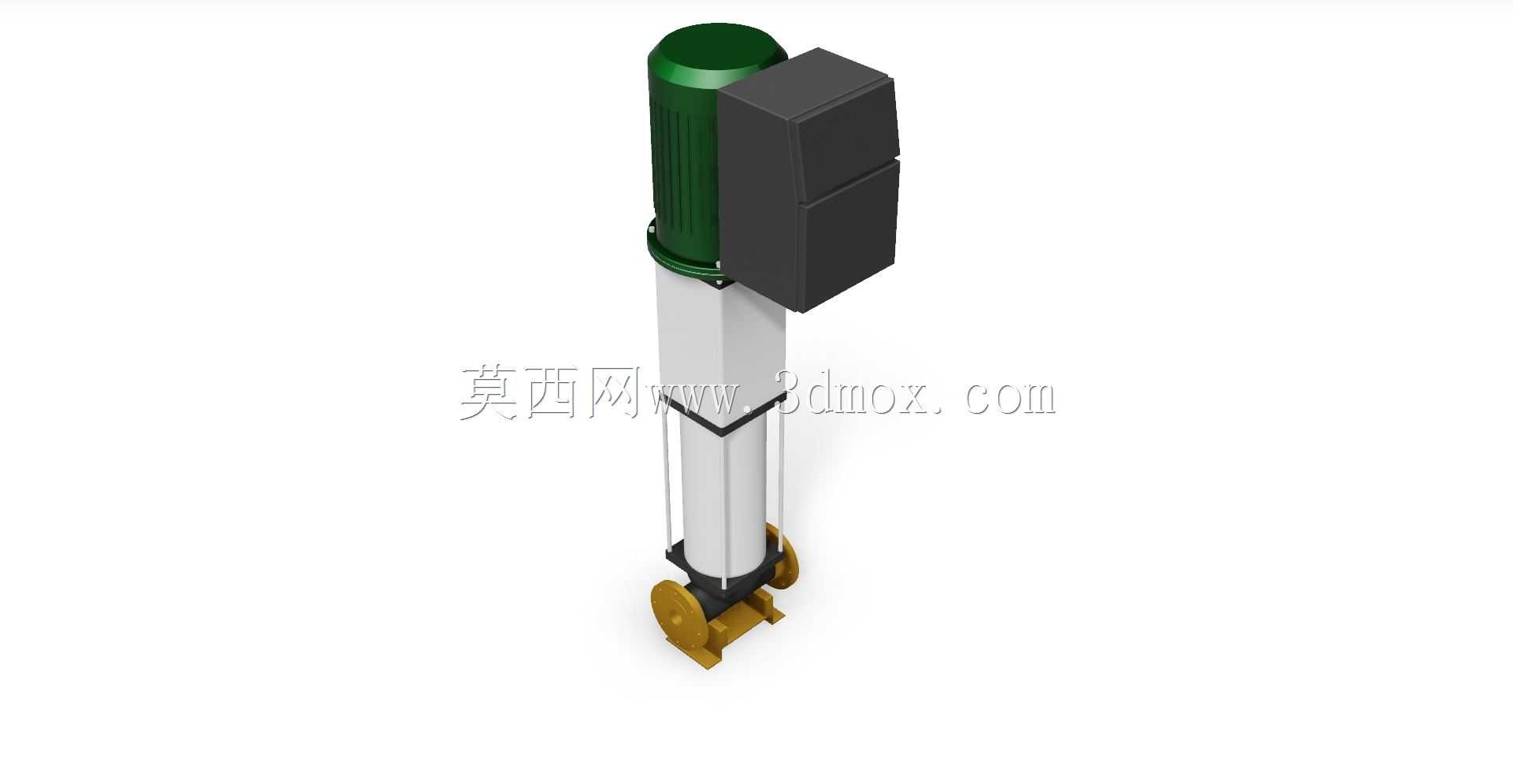

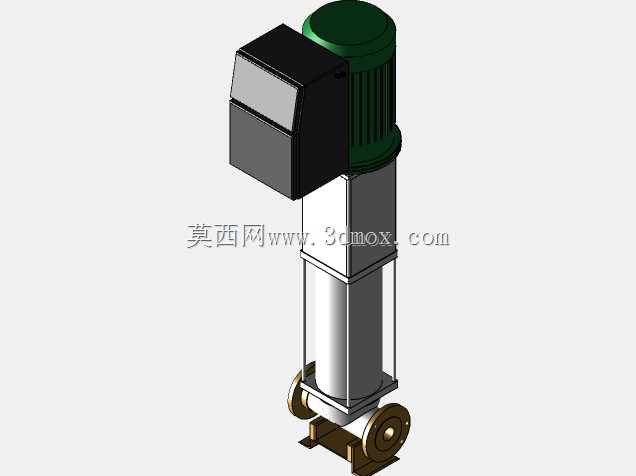

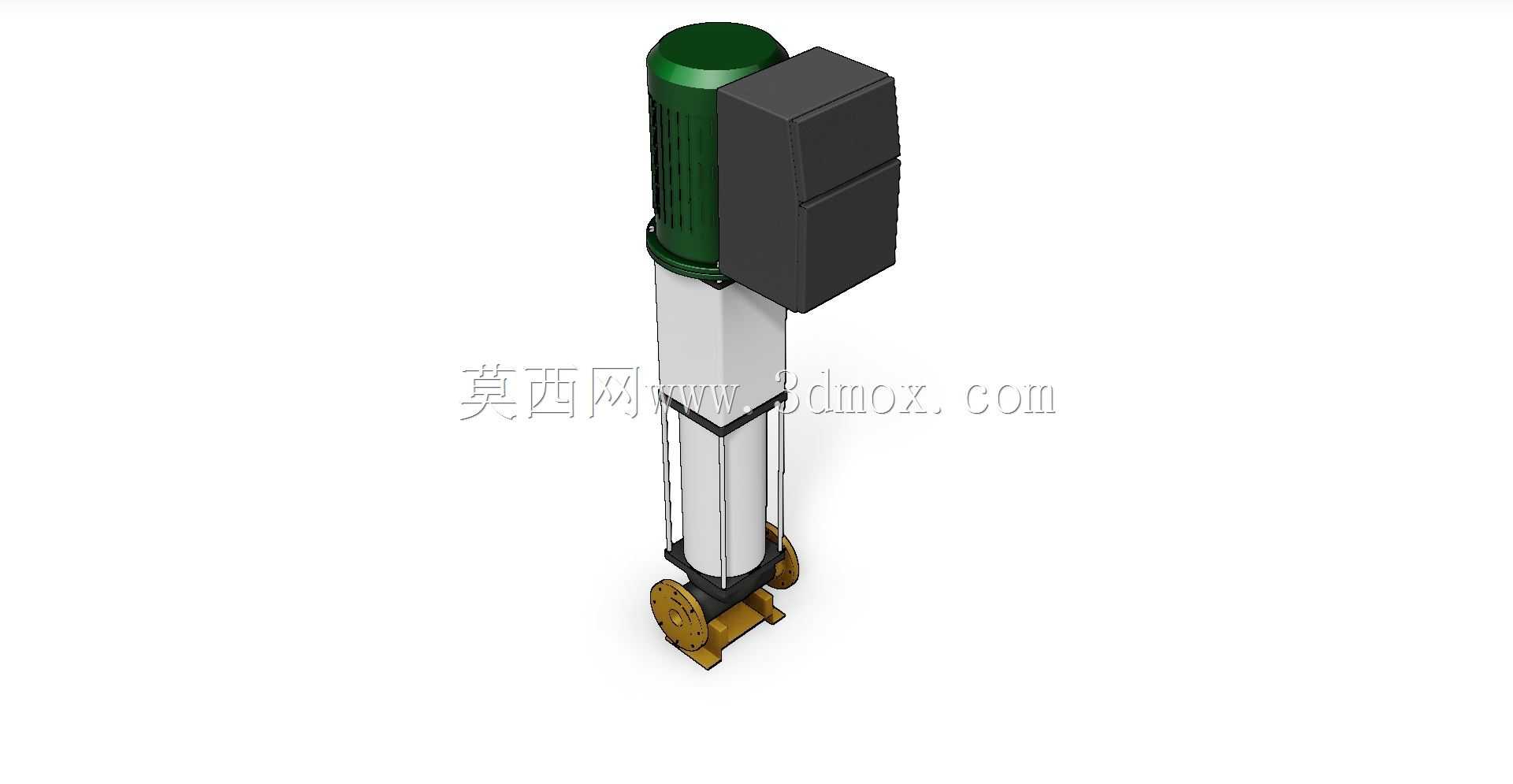

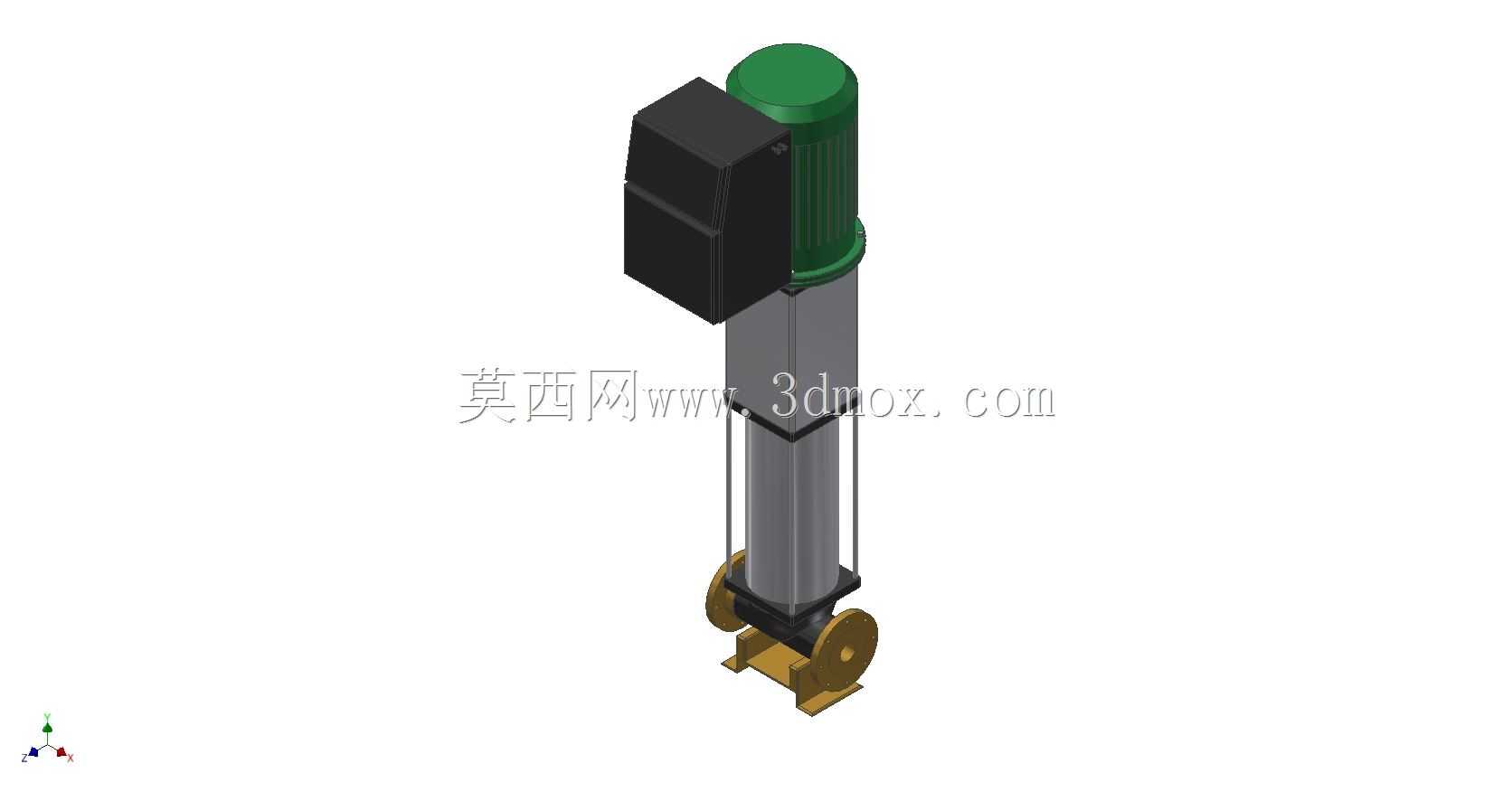

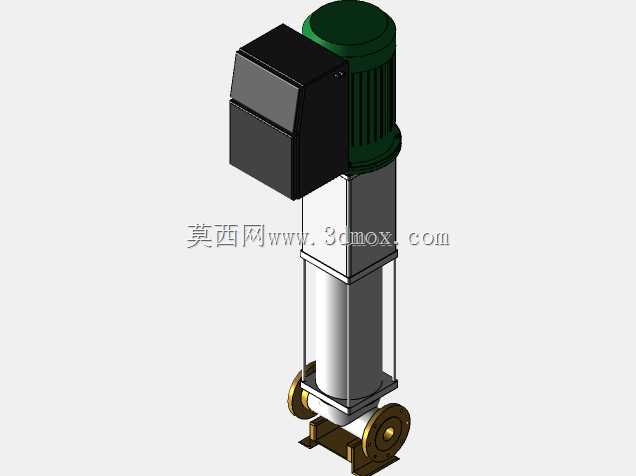

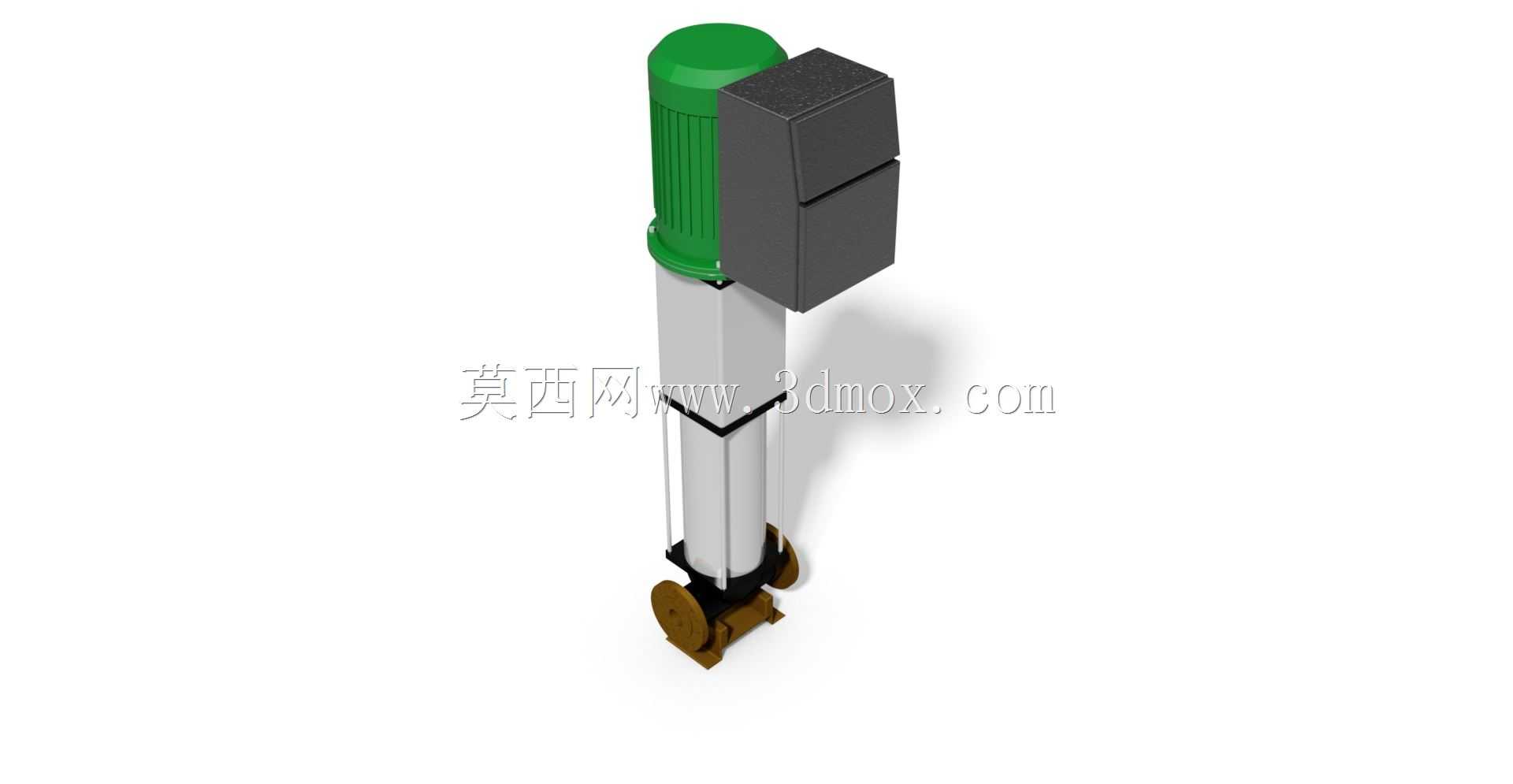

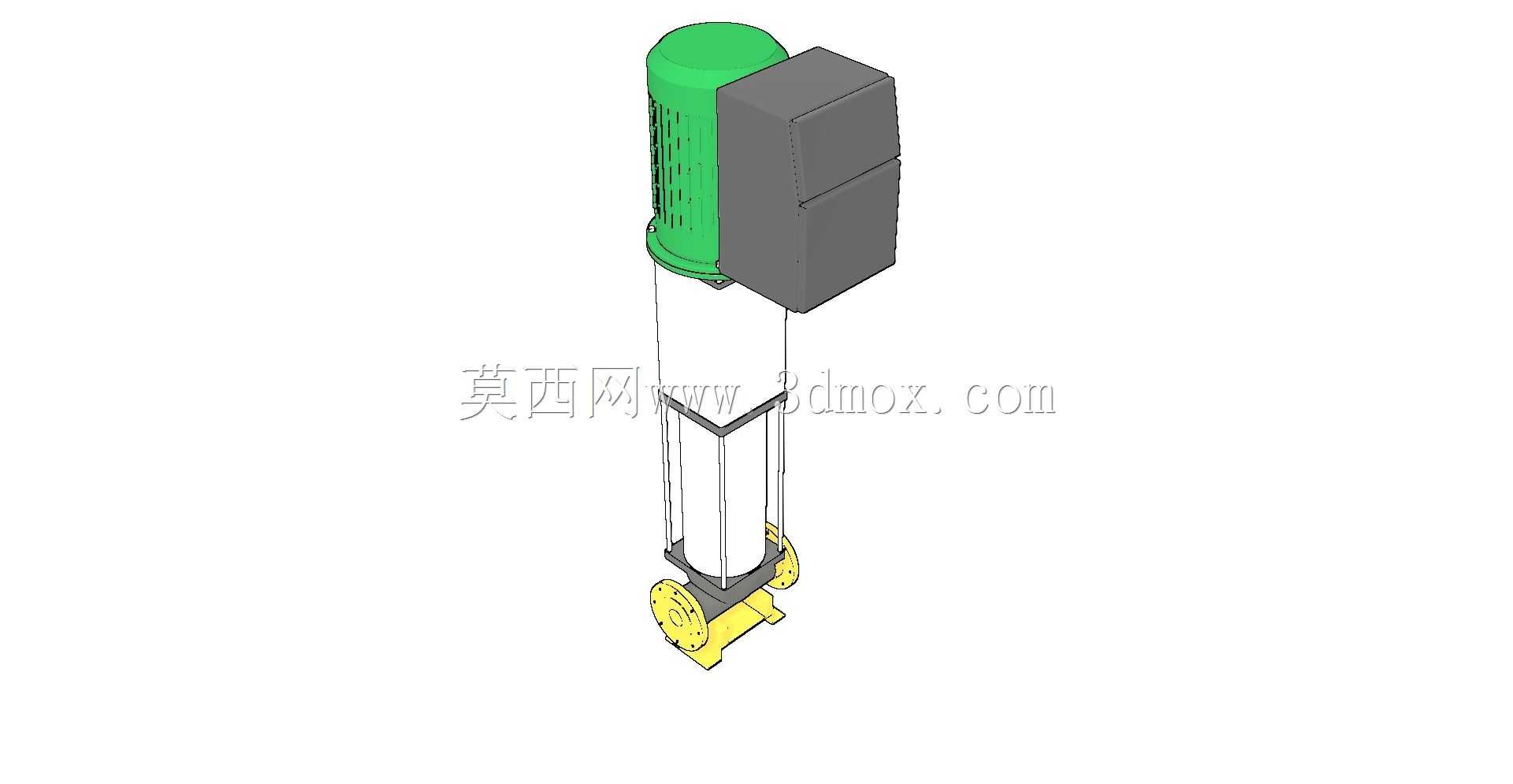

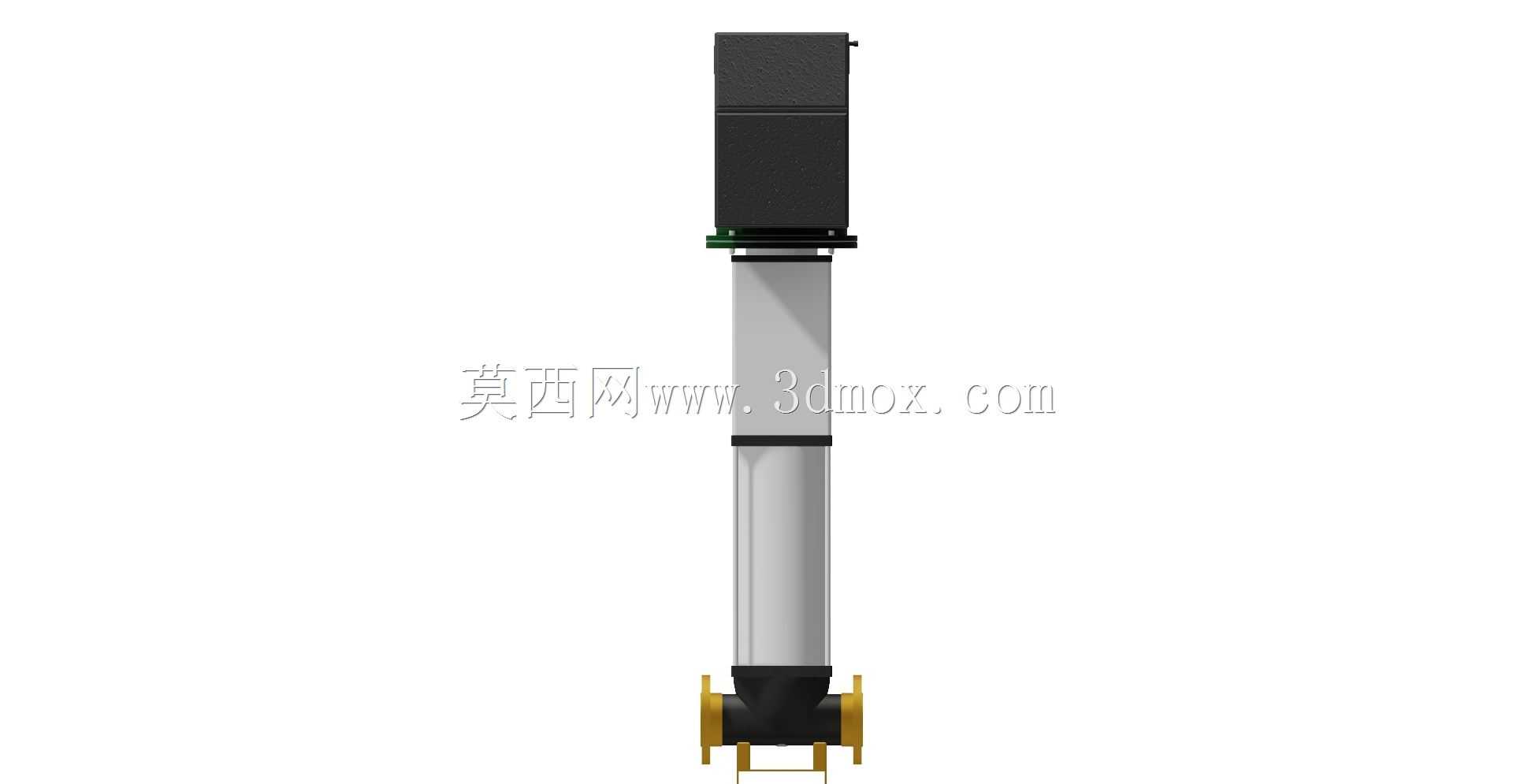

从功能特性来看，该泵采用立式同轴串联结构，上部驱动单元与下部泵体直连传动，动力传递路径短、运行损耗低，多级叶轮串联的结构可以在较小的机身尺寸下实现较高的扬程输出，能够满足长距离管路、高层输送的压力需求。泵体进出口采用同口径同水平轴线设计，可直接像阀门一样串联安装在水平管路上，无需额外调整管路走向，大幅降低现场安装的改造成本。上部配置的独立接线盒结构具备基础的防护能力，可适配常规室内设备间的安装环境，避免日常运行中灰尘、溅水对接线部位造成影响。

设计过程中优先考虑了安装适配性与运行稳定性：驱动段与泵体段采用同轴定位设计，保证运转过程中叶轮与泵腔的同轴度，降低运行振动与机械磨损；下部支撑脚预留标准安装孔位，可直接固定在混凝土基础或型钢支架上，抵消泵体启动与运行过程中的振动传递；泵体中段采用分段式筒形结构，可根据实际需要的扬程参数灵活调整叶轮级数，无需重新设计整体外壳结构，兼顾系列化产品的通用设计需求。

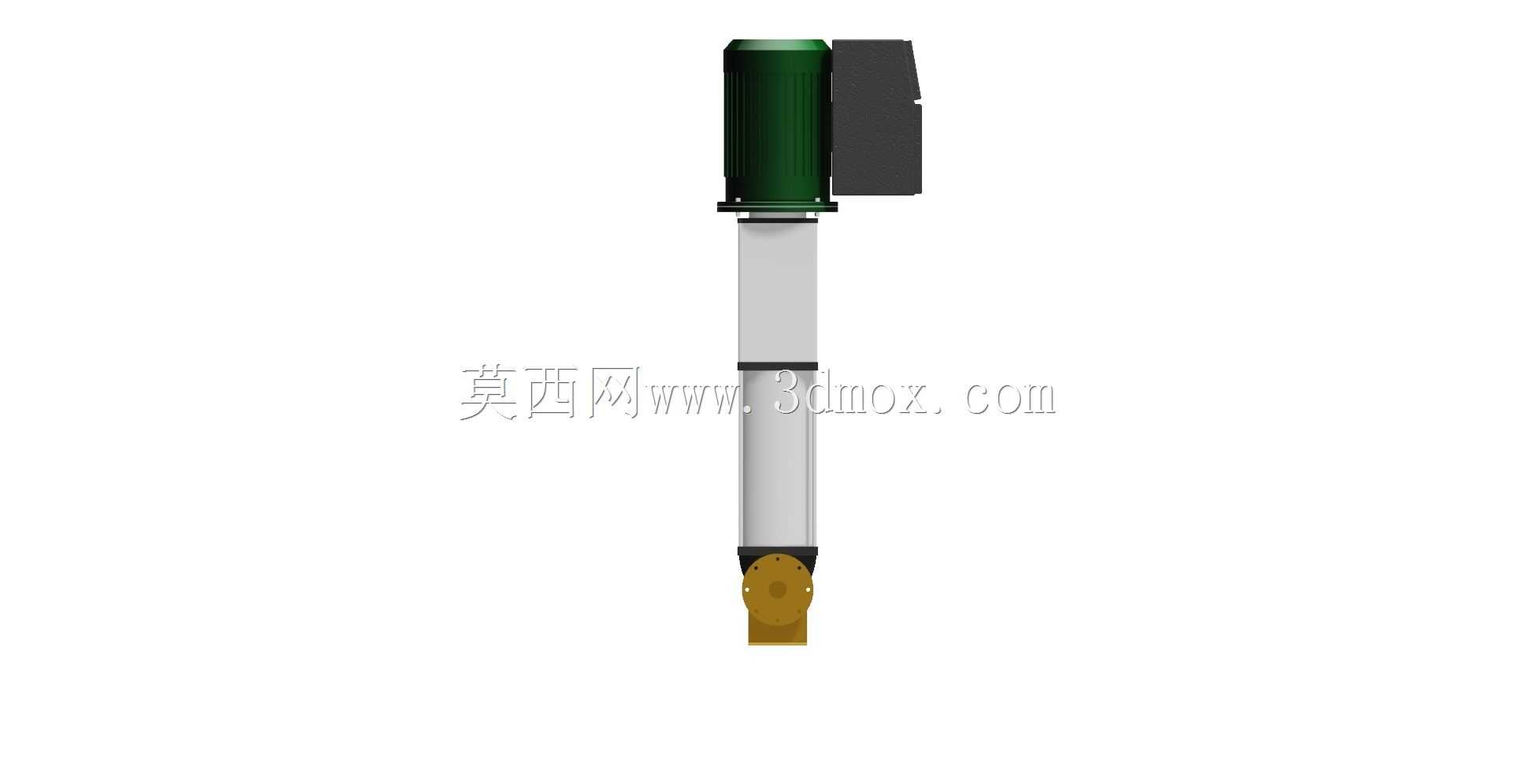

从安装边界来看，该泵整体为细长立式结构，安装时仅需预留对应直径的垂直操作空间，水平方向占用空间远小于同参数卧式泵；进出口法兰的位置、尺寸均匹配常规管路的安装标准，现场对接时无需额外制作过渡连接件；上部驱动单元预留了足够的接线与检修空间，日常维护时无需拆解管路即可完成接线检查、轴承润滑等常规操作，后期运维成本更低。泵体底部的叶轮腔设计兼顾了流体导流效率，能够降低流体进入叶轮时的紊流损失，提升泵的整体运行效率，减少长期运行的能耗成本。
