简易机加工万向轴接头传动构件

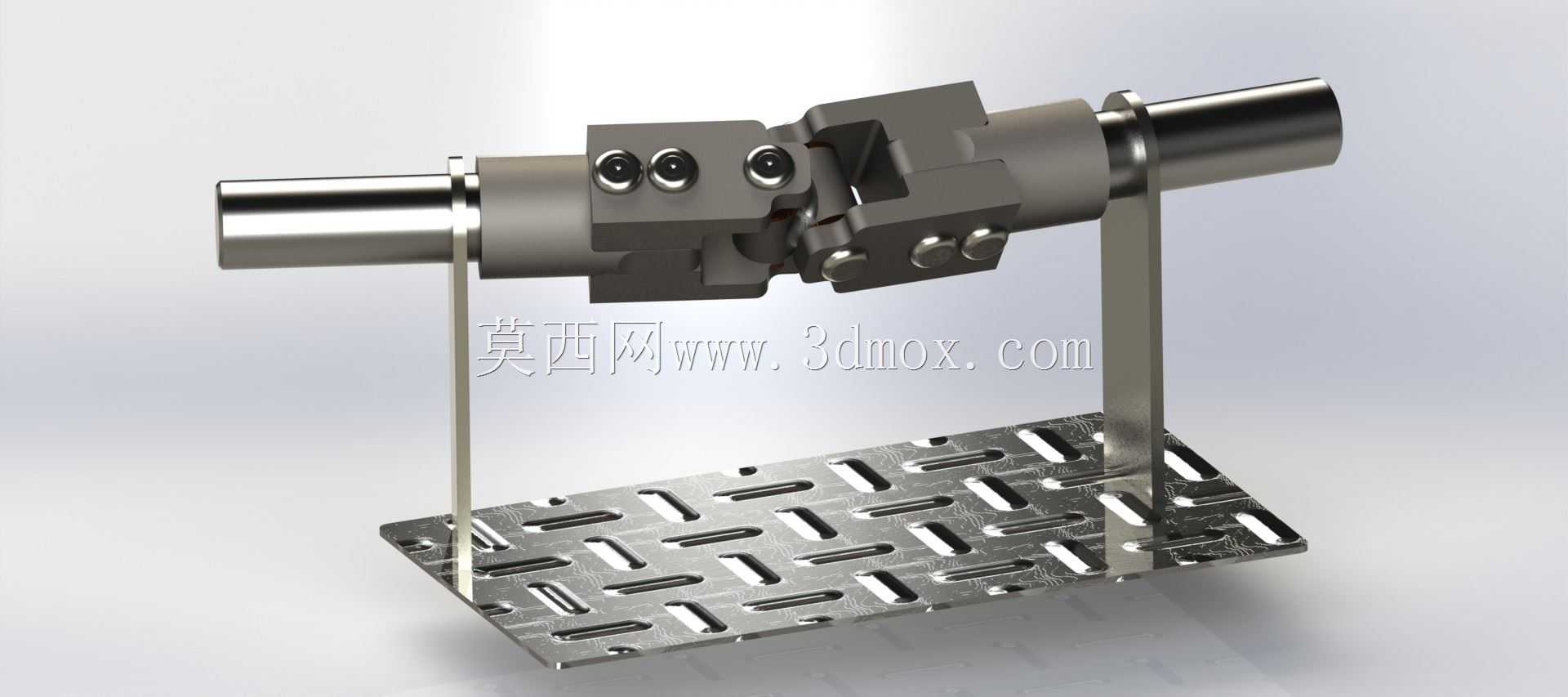

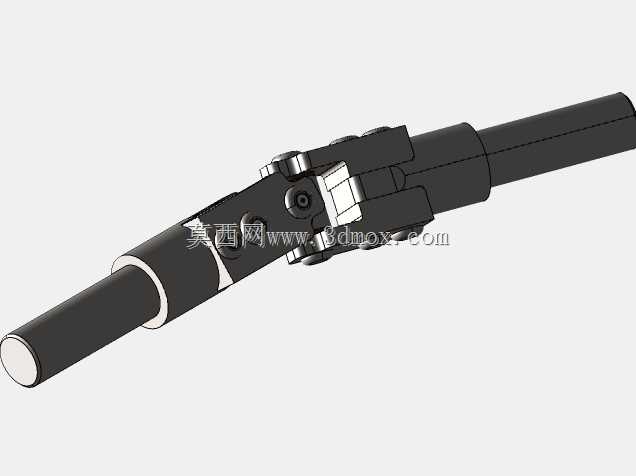

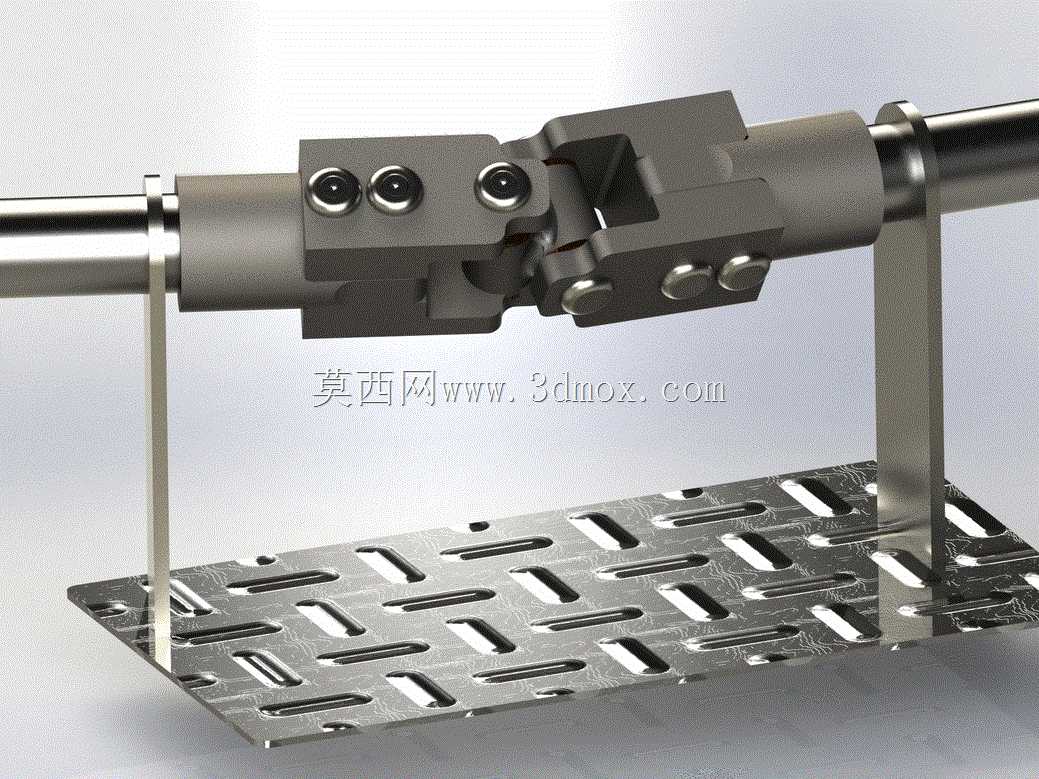

这款万向轴接头是面向中小扭矩传动场景设计的铰接式传动构件，主要用于解决两传动轴之间存在轴线夹角、安装同轴度偏差时的动力连续传递问题，常见应用涵盖小型农用机具改装、非标自动化输送线动力接驳、普通机床辅助进给机构改造、小型工程机械操作连杆传动等场景，尤其适配车间自主机加工自制的需求，无需开模铸造，依靠常规车床、铣床及焊接设备即可完成整套构件的加工制作，适配小批量定制化的传动改造场景。从功能特性来看，该接头采用十字铰接式核心结构，两端分别设计为抱紧式轴连接结构，通过侧面的紧定螺钉实现与对接轴的锁紧固定，无需额外加工键槽即可传递额定扭矩，安装调试时可快速完成轴件的对位与锁紧，降低现场装配的难度；铰接部位采用销轴配合端面限位的结构，可在两轴夹角不超过25度的工况下稳定运转，补偿安装过程中产生的轴向偏移、角度偏差，避免刚性轴连接在同轴度不足时产生的憋劲、轴件弯曲、轴承异常磨损等问题，有效延长整套传动链路的使用寿命。在设计思路上，该构件全部采用常规圆钢、钢板型材作为加工原料，没有特殊定制的异形坯料，所有回转面结构均可通过普通三爪卡盘装夹在车床上完成外圆、内孔、端面的加工，铰接部位的叉形缺口、销轴孔可通过立式铣床完成铣削与钻孔加工，两端的安装支架与底部多孔安装平台采用焊接工艺连接，焊后仅需做简单的端面打磨即可满足使用要求，整套加工流程无需专用工装夹具，适配普通机加工车间的生产条件，加工成本远低于采购成品万向联轴器。从安装边界来看，该接头的轴连接端适配直径20-30mm范围的常规光轴，铰接部位的回转外径控制在60mm以内，底部安装平台采用通用多孔槽型设计，槽孔间距适配常见的工业铝型材、铸铁平台的安装孔位，可直接通过T型螺栓完成固定，安装时仅需保证两端轴的夹角在允许偏转范围内，预留不小于10mm的轴向窜动间隙即可完成装配，日常维护仅需定期在铰接销轴处加注润滑脂，即可保证长期稳定运转，适合非专业设备维护场景下的长期使用。
