双链轮滚子链传动装配结构设计

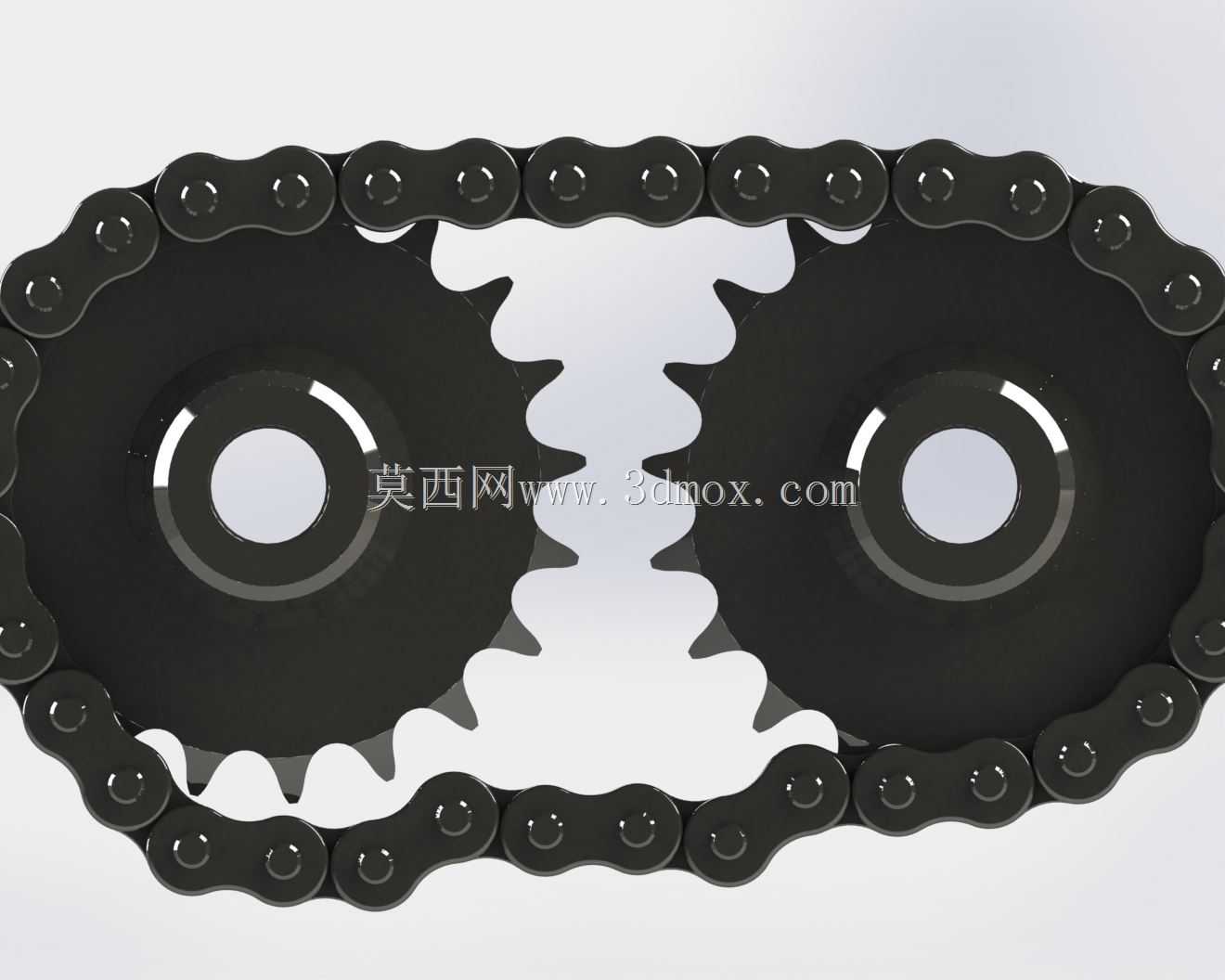

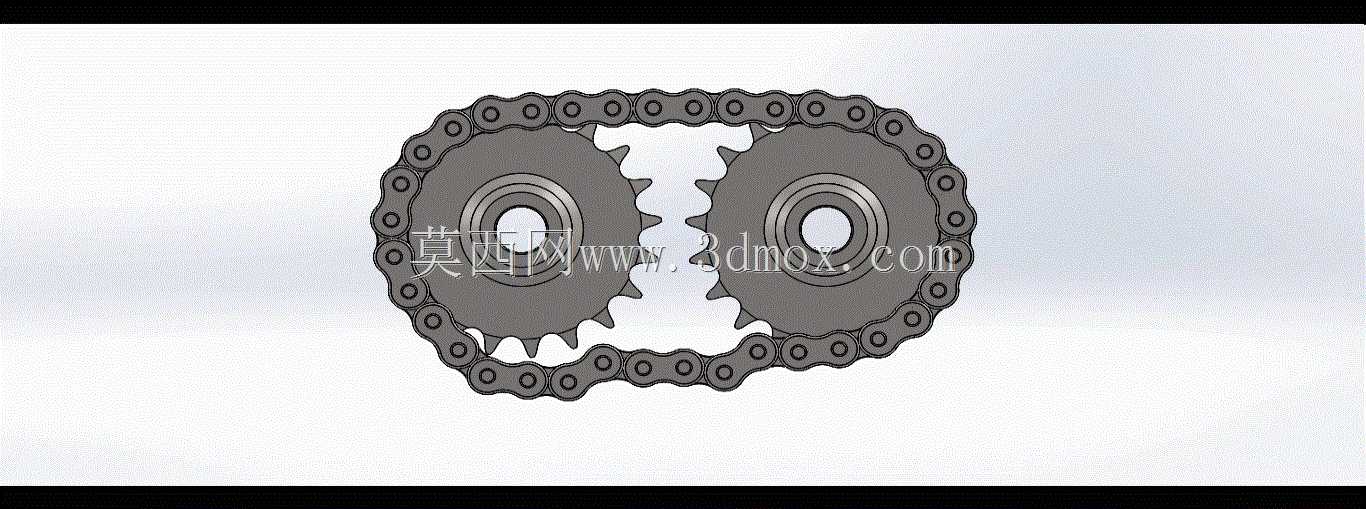

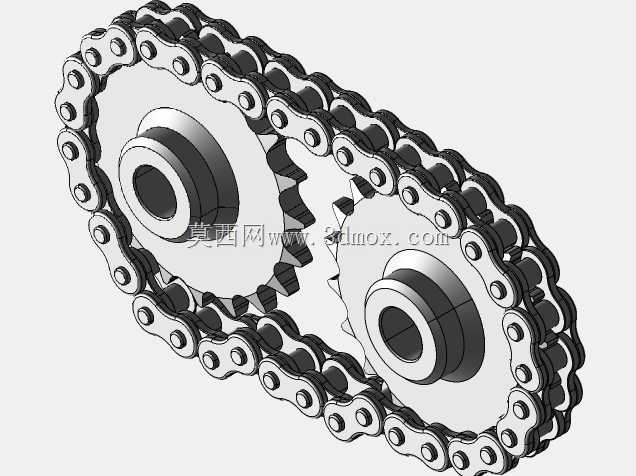

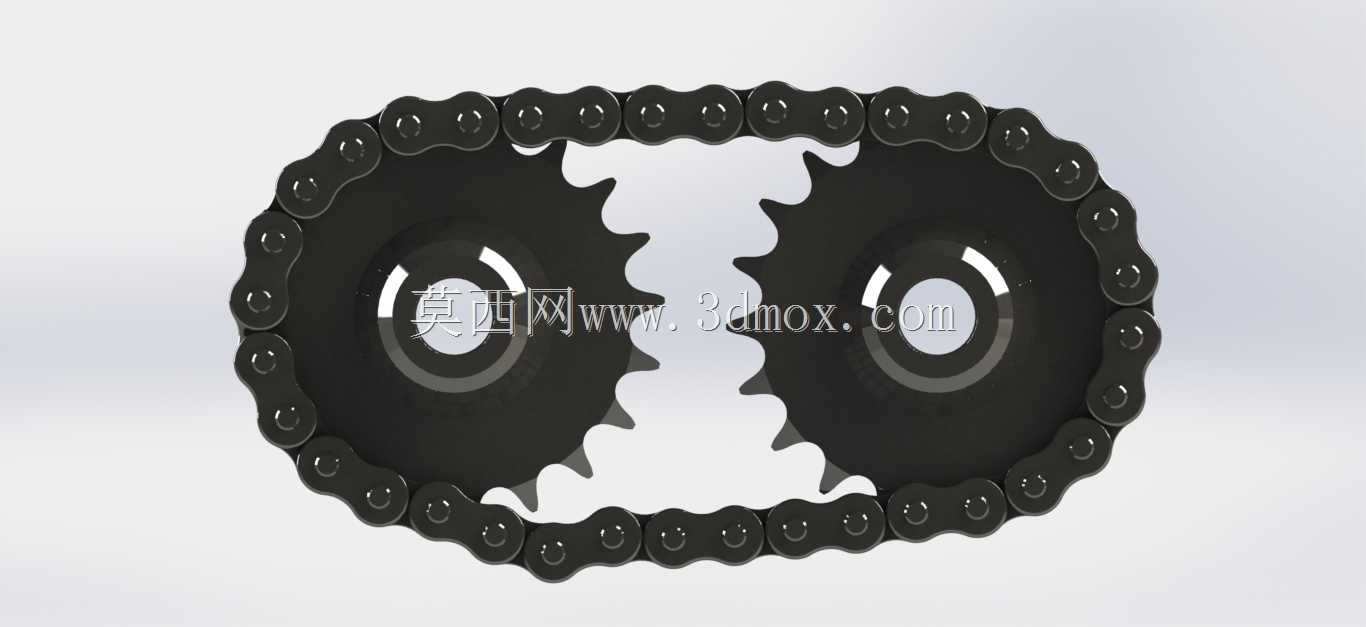

链传动作为机械传动系统中应用极为广泛的动力传递形式，这套双链轮搭配滚子链的装配结构，可适配各类需要精准同步动力传输、长轴距传动的工业场景，常见于输送生产线、农用作业机械、摩托整车传动、轻工包装设备、机床进给机构等领域，能够在高温、多尘、有油污的复杂工况下保持稳定的动力输出，相比带传动不存在弹性滑动问题，平均传动比精准可靠，传递效率更高，相比齿轮传动对安装轴距的适配范围更广，不需要严格的中心距公差约束，整体结构的抗冲击载荷能力更强。这套传动结构采用标准滚子链与两个同模数链轮配合的设计思路，设计过程中首先匹配了链轮的齿形参数，确保链节与轮齿啮合过程顺滑无卡滞，齿廓采用三圆弧一直线的标准齿形设计，啮合时接触应力分布均匀，能有效降低链节铰接处的磨损速率，延长整套传动组件的使用寿命。两个链轮分别作为主动轮与从动轮布置，链条环绕两轮形成闭合传动回路，张紧度适配常规传动的合理垂度要求，既不会因张紧力过大加剧铰接副磨损，也不会因张紧不足出现跳齿、脱链的运行故障。从安装边界来看，这套结构的链轮中心距预留了合理的安装调节余量，链轮内孔为标准通孔设计，可适配不同直径的传动轴安装，键槽位置符合通用传动件的安装标准，不需要额外定制转接件即可完成与动力端、负载端的轴系连接；链轮轮体采用辐板式结构，在保证轮齿强度的前提下尽可能降低了自身转动惯量，减少传动过程中的动载荷冲击。滚子链的链节采用内外链板交错铰接的结构，外链板与销轴过盈配合，内链板与套筒过盈配合，销轴与套筒之间为间隙配合形成转动副，啮合过程中滚子沿链轮齿廓滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程的摩擦损耗。整套装配结构的各部件配合公差经过严谨校核，链节铰接处预留了合理的润滑间隙，可适配定期注油润滑的维护需求，运行过程中传动噪音低，能适应低速重载到中高速传动的不同工况要求，在多粉尘的生产车间环境下也不需要完全封闭的防护壳体即可稳定运行，维护成本远低于同功率等级的齿轮传动结构，对于轴距较大、传动比要求固定、工况环境相对恶劣的传动场景，这套结构能够提供稳定可靠的动力传递解决方案，安装调试过程简单，后期更换易损件也不需要复杂的专用工装，适配绝大多数通用机械设备的传动系统改造与全新设计需求。
