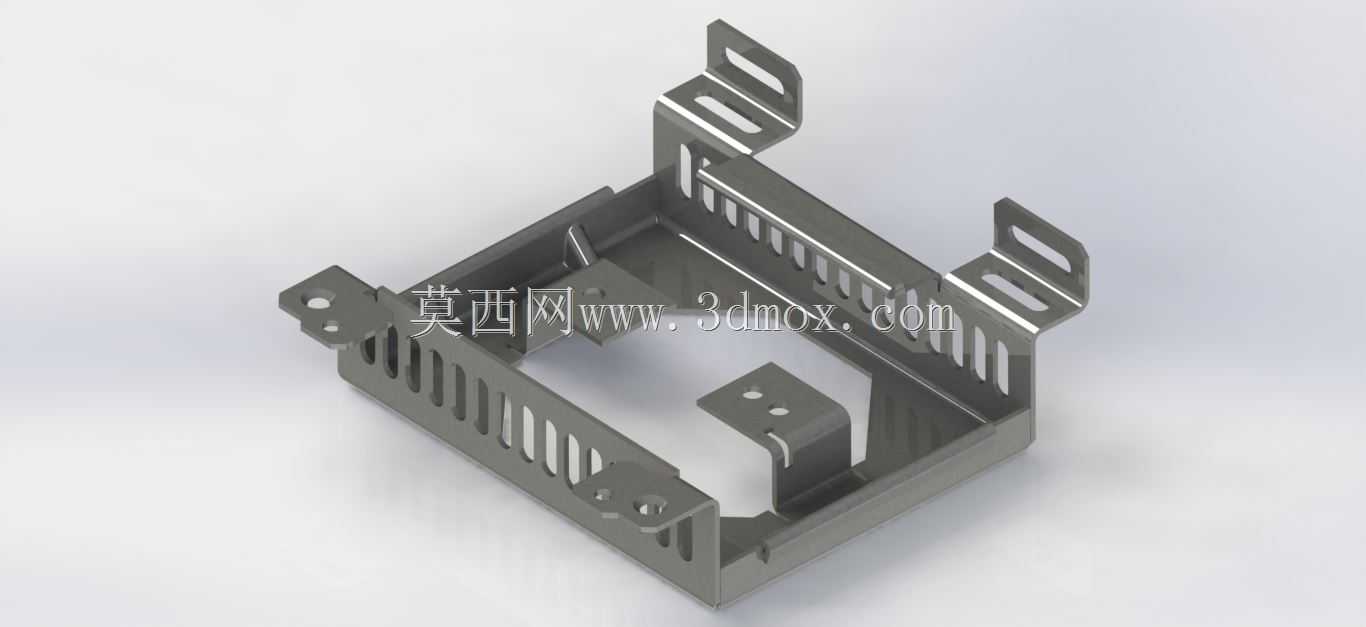

这款钣金支架结构,日常多应用在小型工业控制模块、嵌入式工控板卡的安装承载场景中,作为核心承载构件,它需要同时兼顾板卡固定、外部设备对接、散热通风以及电磁屏蔽的多重作用,很多紧凑型工业控制单元、小型电源模块的内置安装架都会采用这类结构形式。从实际使用场景来看,这类支架往往安装在设备壳体内部的预留安装位上,周边需要对接接线端子、散热风道以及外部固定耳位,所以设计阶段首先要明确的就是安装边界:支架整体采用围框式结构,底部预留的方形镂空区域是为核心发热元件的下沉安装预留空间,避免元件凸起与支架平面产生干涉,同时也能让发热元件直接接触下方的散热风道,提升热交换效率。支架侧壁排布的长条状散热通孔,并非随意开设,
每一排孔位的位置都对应内部板卡上发热元件的排布区域,孔宽控制在3mm以内,既保证足够的通风面积,又能避免大尺寸异物进入支架内部触碰板卡造成短路,同时连续的长条孔也不会过多削弱钣金侧壁的结构强度,折弯后依然能保持足够的抗形变能力。支架四周延伸出的带孔安装耳,分别对应不同方向的固定需求:两侧向上弯折的耳位用于对接设备上盖的固定柱,端部的两个侧伸耳位则用于将整个支架组件固定在设备主壳体的内壁安装柱上,每个耳位上的安装孔都做了腰型设计,能够抵消钣金加工折弯时产生的公差累积,避免安装时出现孔位错位无法装配的问题,腰型孔的长度方向统一顺着装配公差累积的方向设置,实际装配时可以有1.5mm左右的调整余量,大幅降低装配难度。设计这类钣金支架时,
首先要确定板材厚度,这类承载小型电子元件的支架一般选用1.2mm厚度的冷轧钢板,兼顾结构强度与折弯成型性,折弯半径设置为与板材厚度一致,避免折弯处出现开裂或者回弹过大的问题,所有的折弯边都预留了足够的折弯避空位,尤其是安装耳与侧壁衔接的位置,做了小缺口处理,防止折弯时材料挤压产生凸起影响平面度。支架内部的两个小型折弯固定片,是专门用于固定内部电路板的定位柱,固定片上的小孔用于拧入自攻螺丝或者安装铜柱,位置严格对应电路板上的安装孔位,固定片的折弯高度经过精确计算,保证电路板安装后与支架底面保持5mm的间隙,既可以给板卡背面的焊点预留空间,也能形成底部的通风夹层,让气流可以从支架底部的镂空区域进入,顺着侧壁的散热孔流出,
形成完整的散热风道。从安装适配性来看,这款支架的外围尺寸严格匹配标准紧凑型工控模块的壳体内部尺寸,所有向外延伸的耳位都不会超出壳体的内部安装边界,装配时可以直接顺着壳体的导向槽滑入安装位,不需要额外调整位置,每个固定孔位都与壳体上的注塑螺母柱一一对应,装配效率很高。另外,支架的所有边缘都做了去毛刺处理,折弯边的锐边全部倒钝,避免装配时划伤操作人员或者破坏线材的绝缘层,侧壁的散热孔边缘也做了压毛边处理,不会出现割线的问题。在实际的设备运行场景中,这类支架除了承载固定作用,还能起到一定的电磁屏蔽效果,金属材质的围框结构可以减少内部板卡对外的电磁辐射,同时也能阻挡外部电磁信号对板卡的干扰,对于工业场景下的控制设备来说,这一点尤为重要,很多工业现场存在大量的电机、变频器等强电磁干扰源,没有金属支架的屏蔽作用,板卡很容易出现运行不稳定、信号误传的问题。设计过程中还需要考虑钣金加工的工艺性,所有的孔位都与折弯边保持了足够的距离,避免折弯时孔位被拉扯变形,支架整体采用一体折弯成型,尽可能减少焊接工序,既可以降低加工成本,也能避免焊接带来的变形问题,保证支架的平面度与尺寸精度,整个支架只需要通过下料、冲孔、折弯三道主要工序就能完成加工,量产时的加工效率很高,成本也能控制在合理范围内。
