剪式螺旋车载起重支撑装置结构设计

　　日常车辆维保场景里，这类剪式螺旋支撑装置是随车工具清单里的高频配置，多数家用轿车、SUV的后备箱备胎槽旁都会预留它的存放位，换胎、临时检查底盘悬挂连接件、制动片磨损状态时，都需要靠它把车身单侧抬升到安全作业高度。和液压类举升设备不同，它不需要密封油腔、也不存在长期存放漏油失效的问题，纯机械传动的结构哪怕在零下数十度的严寒环境、或是高海拔低气压区域，都能稳定输出举升力，不会因为介质性能变化出现举升无力、回落锁止失效的问题。

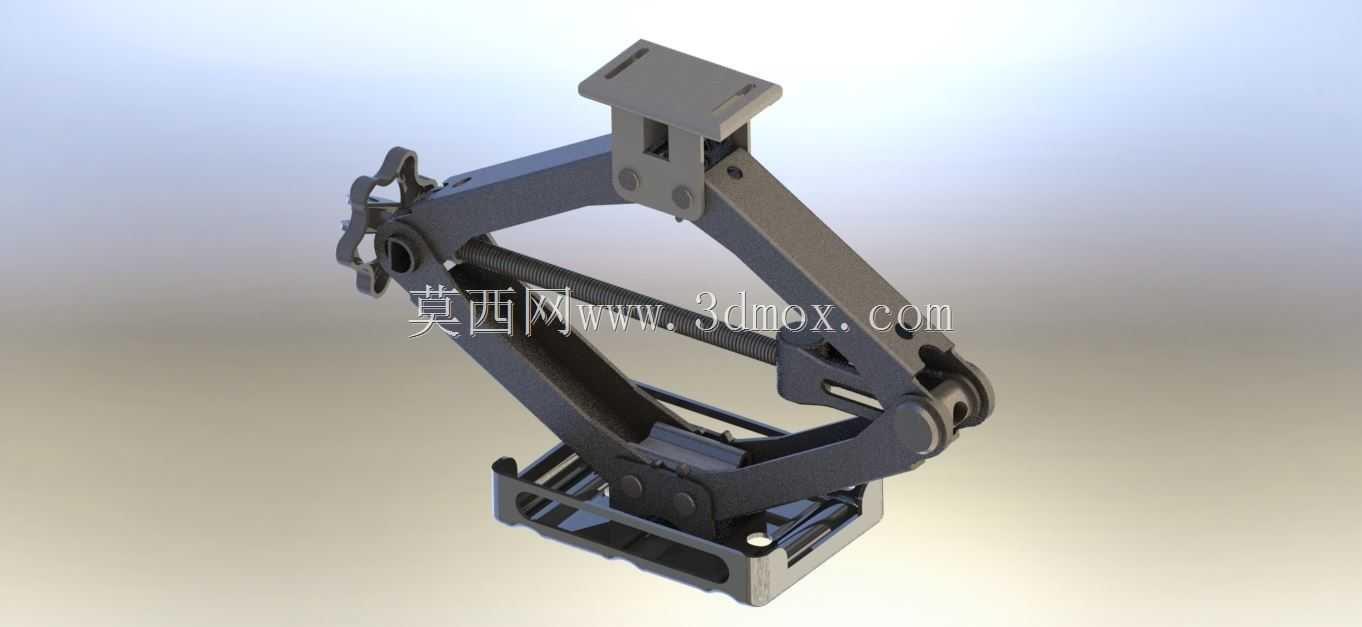

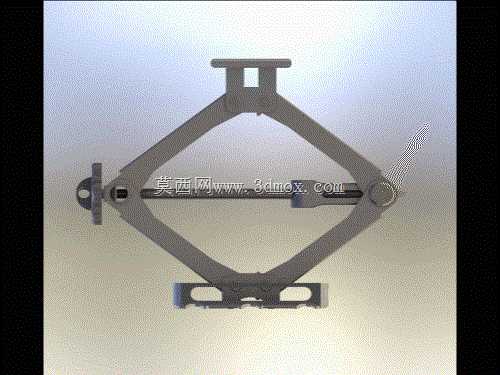

　　从结构设计逻辑来看，整个装置采用对称菱形剪臂布局，上下两端分别设置支撑托台与底座承力板，中间穿装梯形螺纹传动副，转动端部的摇臂接口时，螺纹副带动两侧剪臂的铰接点沿轴向收拢或张开，以此改变上下支撑面的垂直距离，实现举升与回落动作。剪臂主体采用冲压成型的钢板组焊结构，铰接位置采用穿销式连接，销孔配合间隙控制在合理范围，既保证剪臂开合过程无卡滞，也避免间隙过大导致举升过程出现横向晃量。梯形螺纹的选型特意选用了大导程自锁型规格，举升过程中只要停止转动输入轴，螺纹副的摩擦角就能实现即时锁止，不会因为车身载荷作用出现自动回落，不需要额外加装锁止销、棘轮止退这类冗余结构，进一步压缩了整体重量与收纳体积。

　　实际作业时，上端托台的弧形开槽结构刚好能卡入车辆底盘指定的举升加强筋位置，避免举升过程中支撑点滑脱，托台表面做了防滑压纹处理，和车身底盘金属面接触时能增大摩擦阻力，哪怕车辆停放在略有坡度的硬化路面，也能保证支撑定位稳定。下端底座采用加宽平板结构，接触地面的一侧做了外翻边处理，增大和地面的接触面积，在沥青、硬化水泥路面作业时，单位面积压强被控制在路面承载范围内，不会出现底座下陷导致的车身倾斜。整个装置完全收拢后，整体厚度不超过60mm，长度控制在400mm以内，刚好能放入随车工具的专用收纳槽，不会占用后备箱过多储物空间，整体重量控制在3kg以内，普通驾乘人员不需要借助额外辅助工具，就能单独完成取放、举升操作。

　　建模过程中需要重点关注几个装配边界：一是剪臂完全张开到最大举升高度时，相邻臂体之间不能出现运动干涉，铰接销的同轴度公差要控制在0.1mm以内，避免开合过程出现别卡；二是螺纹副的行程要和剪臂的开合角度匹配，当举升高度达到设计上限时，螺纹副要预留2-3牙的安全余量，不能完全旋到螺纹根部导致结构卡死；三是上下支撑面的平行度公差要保证在举升全行程内不超过0.5mm，避免托台倾斜导致车身受力点偏移。另外在受力校核环节，要按照额定载荷1.5倍的安全系数对剪臂折弯位置、铰接销、螺纹副牙型强度做静力学仿真，确保在最大载荷工况下，各部件的变形量都在弹性变形范围内，不会出现塑性变形、断裂等失效问题。

　　这类结构除了车载维保场景，也常被改装到小型设备安装平台、轻型物料举升工装里，只要根据实际载荷需求调整剪臂板材厚度、螺纹副规格，就能适配不同的举升载荷需求，纯机械结构的高可靠性、低维护成本特性，让它在无动力源的野外作业场景里有不可替代的应用优势。
