横流式涡轮机械结构设计方案

　　在暖通通风、小型流体输送、工业散热排风这类场景里，横流涡轮的应用占比一直不低，和常见的离心式、轴流式叶轮不同，这类涡轮的气流走向是垂直贯穿叶轮径向，进出气流方向能保持在同一平面，出风均匀性更好，也更容易适配狭长型的风道布局，很多风幕机、小型新风设备、设备散热单元里都能见到这类结构的身影。

　　做这个结构设计的时候，最先要敲定的是叶轮的核心参数，叶轮的直径直接决定了整机的过流能力，宽度则要匹配安装风道的截面尺寸，不能出现叶轮宽度超出风道内壁导致的剐蹭问题，也不能因为叶轮过窄造成风道内气流流速不均、局部涡流过大的问题。叶轮的叶片采用多翼式前倾布局，叶片的曲率、相邻叶片的间距都经过反复调整，要平衡气流输送效率和运行时的气动噪音，毕竟这类设备很多是用在有人值守的工位周边，噪音控制是实际选型里很重要的考量点。

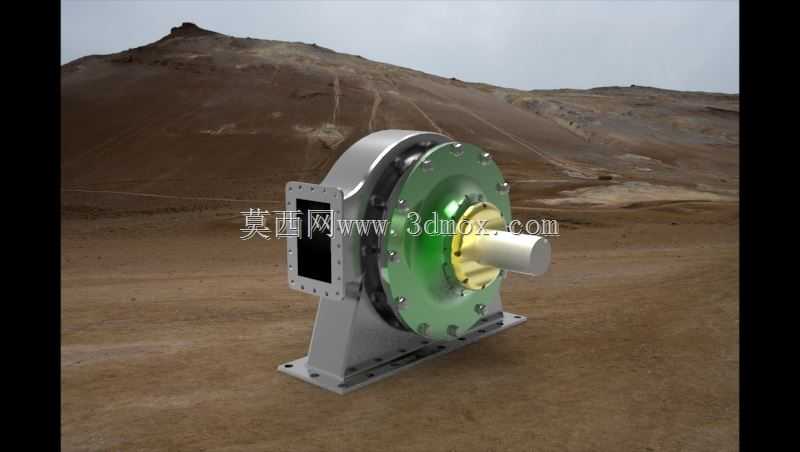

　　机壳部分采用分体式装配结构，侧端盖和蜗壳主体通过螺栓连接，端盖中心预留了轴系穿装的定位孔，孔位的同轴度公差要控制在合理范围内，不然轴系转动时会出现偏磨，不仅会增大运行阻力，时间长了还会造成密封件的异常磨损。蜗壳的流道型线是顺着叶轮的出气方向逐步扩压的，能把叶轮甩出的高速气流的动压逐步转化为静压，减少流道内的能量损失，蜗壳的侧面预留了方形的进风口接口，接口周边做了带安装孔的法兰边，能直接和外部风道通过螺栓紧固连接，不需要额外做转接结构，现场安装的时候能省不少适配的工作量。

　　支撑底座采用一体式铸铝结构设计，底座上预留了长条形的安装腰孔，腰孔的长度方向和轴系的轴向保持平行，安装的时候可以根据现场的固定点位微调整机的轴向位置，降低对现场安装基座的孔位精度要求。底座和蜗壳主体之间通过加强筋做结构补强，避免设备运行时因为叶轮动平衡带来的振动造成结构共振，底座的底面做了铣平处理，能和安装基座的平面紧密贴合，减少安装面之间的间隙带来的振动传导问题。

　　轴系连接部分，伸出端盖的输出轴采用阶梯轴结构，轴端的直径匹配常规的联轴器安装尺寸，能直接和驱动电机的输出轴通过联轴器连接，不需要额外做轴径转接。轴和端盖之间预留了密封件的安装槽位，可以根据输送介质的不同选择毛毡密封或者骨架油封，要是输送的是带有少量粉尘的空气，还可以在密封外侧加装防尘挡圈，避免粉尘进入轴承位造成轴承磨损。端盖内侧预留了轴承的安装腔，轴承选用深沟球轴承，能同时承受径向载荷和少量的轴向载荷，适配这类横流涡轮运行时的受力特性，轴承腔的周边还预留了润滑脂的加注通道，后期维护的时候不需要完全拆解机壳就能完成轴承的润滑保养。

　　实际做三维建模的时候，所有的装配配合面都预留了合理的公差间隙，比如叶轮和蜗壳内壁之间的径向间隙，要控制在叶轮直径的千分之三到千分之五之间，间隙太小容易因为加工误差、运行热膨胀造成叶轮和蜗壳剐蹭，间隙太大则会造成气流回流，降低整机的输送效率。所有的螺栓连接孔位都做了沉头处理，螺栓安装后不会突出安装面，避免影响外部风道或者其他组件的装配。整个结构的外形轮廓规整，没有突出的不规则结构，不管是嵌入设备内部安装还是独立支架安装，都能很好地适配安装空间，不会出现空间干涉的问题。

　　这类横流涡轮的结构设计，核心是在有限的安装空间里实现稳定的均匀气流输送，不需要复杂的外接管路转接，自身的集成度足够高，不管是做新设备的结构选型，还是对现有老旧通风设备做替换改造，都能直接参考这个结构的尺寸边界做适配，减少重新设计开模的成本。建模过程中对每个配合面的公差、每个组件的受力路径都做了对应校核，确保结构在额定转速运行时不会出现结构变形、共振等问题，能满足长期连续运行的工况要求。
