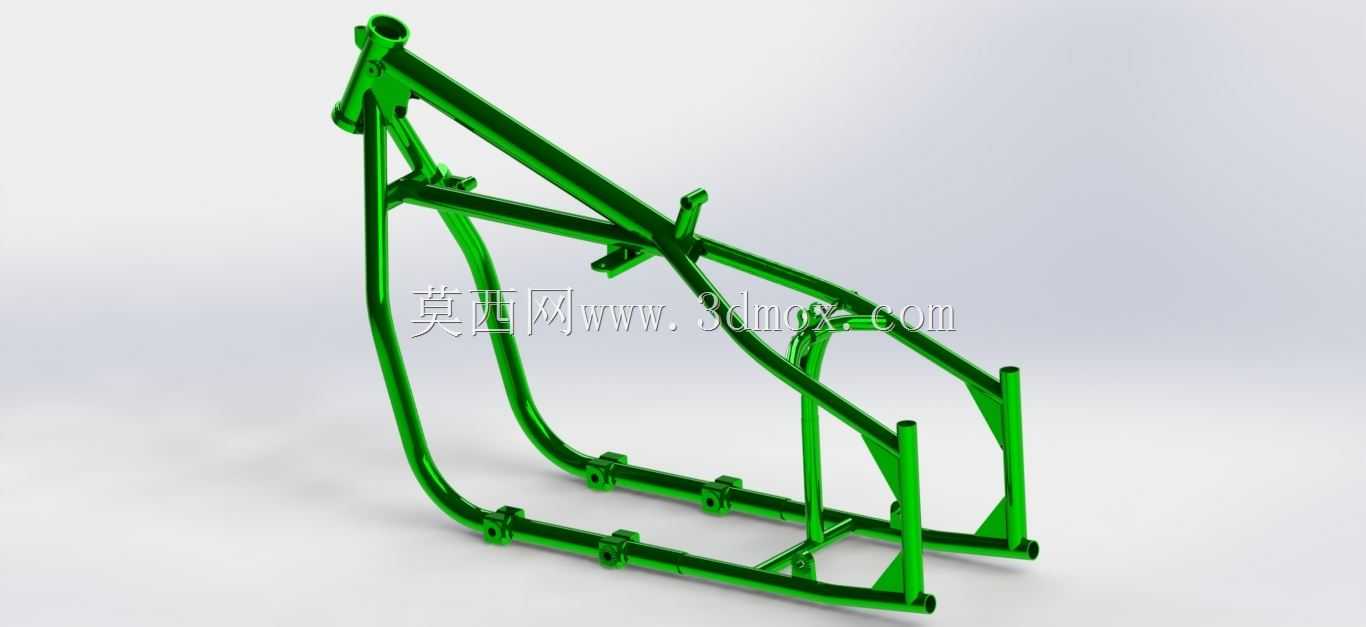

M72摩托车车架主体焊接总成结构

　　该结构为经典边三轮摩托车主车架焊接总成，是整车承载的核心骨架构件，主要应用于复古边三轮摩托车的整车装配、定制改装车底盘搭建以及经典摩托车型复刻生产场景，在整车结构中承担动力总成固定、行走系统连接、驾乘人员承载以及附属部件安装定位的核心作用，所有受力路径均通过管材的空间排布完成传导，没有额外的冗余补强结构，完全依靠管材的截面形状与焊接节点的位置设计满足强度要求。从功能特性来看，该车架采用圆形截面钢管弯折后焊接成型，前部立管段直接与转向柱轴承座配合，承担前轮转向过程中的全部冲击载荷，立管的倾斜角度经过匹配整车轴距设定，兼顾低速转向灵活性与高速行驶的直线稳定性；中部双梁下弯结构预留了发动机安装位，可适配水平对置双缸动力总成的安装点，

　　发动机吊装孔位直接焊接在下部纵梁上，动力输出过程中产生的振动可通过管材的微变形实现部分缓冲，降低驾乘过程中的振感；后部双管延伸结构用于连接后摇臂轴与后减震安装座，后轮的跳动冲击会通过后摇臂传递到该段结构，再分散到整个车架主体；侧边预留的边轮连接支架位，可直接固定边斗连接构件，满足边三轮车型的侧边承载需求，单边承载时的扭转力矩会通过中部的横向连接管传递到主车架另一侧，避免单侧受力导致的车架永久变形。设计过程中优先考虑了管材弯折的工艺可行性，所有弯管段的弯折半径均匹配常规弯管机的加工能力，没有出现过小弯折半径导致的管材起皱、壁厚减薄超差的问题，各焊接节点均采用相贯线切割处理，管材拼接处的贴合间隙控制在焊接工艺允许范围内，

　　减少焊接填充量的同时降低焊接热变形对整体尺寸精度的影响。安装边界方面，车架前部转向立管的内径尺寸适配常规摩托车主转向轴承的安装规格，无需额外加工衬套即可完成转向柱的装配；中部发动机安装孔的位置度公差控制在合理范围内，可保证动力总成装配后链轮与后传动链轮的共面度，减少传动过程中的链条磨损；后摇臂安装轴的同轴度经过结构优化，可避免后摇臂转动过程中出现卡滞、偏磨的问题；整车装配完成后车架的离地间隙匹配越野路段与常规铺装路面的通行需求，不会出现普通路面托底的问题；各附属部件的安装支架，包括油箱固定点、座椅支撑点、线束固定卡扣位、脚踏安装位均集成在车架管材上，减少了额外连接支架的使用，降低整车整备质量的同时减少了装配工序。从结构受力角度分析，

　　该车架的空间桁架结构可将正面碰撞、侧面冲击以及后轮跳跃带来的载荷快速分散到整个管材框架，在急加速、紧急制动以及满载过弯的工况下，车架的变形量控制在设计允许范围内，不会出现转向干涉、传动错位等影响行驶安全的问题；管材的壁厚选择兼顾了强度与轻量化需求，没有出现过度设计导致的重量冗余，也不会因为壁厚不足导致长期使用后出现车架开裂、变形的问题，完全满足摩托车全生命周期的使用强度要求。
