微型液压系统配套横流式水轮机结构

　　在小型分布式流体动力供给场景中，尤其是微型液压系统的动力端配套设计里，横流式水轮机的结构适配性一直是工程人员关注的重点。这类水轮机的核心作用是将管路内的水流动能转化为旋转机械能，为微型液压系统的动力输入单元提供稳定的扭矩输出，不需要额外配置大功率电机驱动，在偏远无稳定供电的小型液压作业场景、野外临时液压动力站点中，能够依托自然水流或者管路余压完成动力供给，大幅降低外接动力的布线与配套成本。

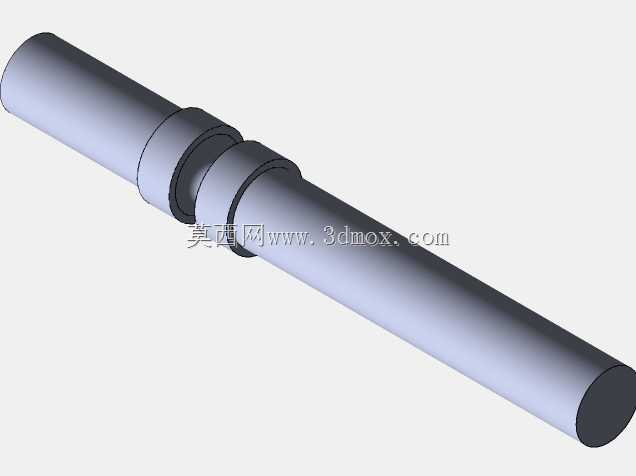

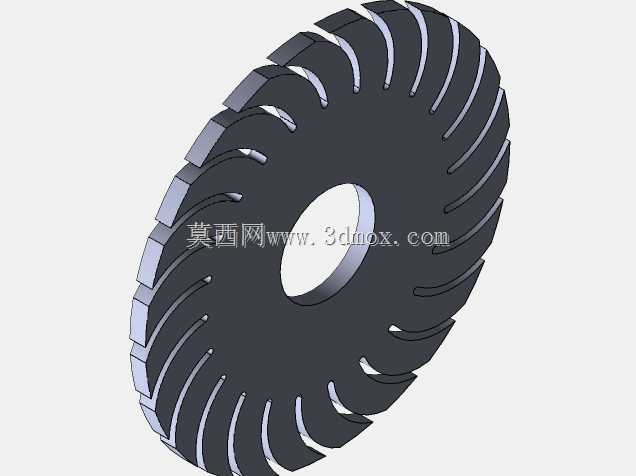

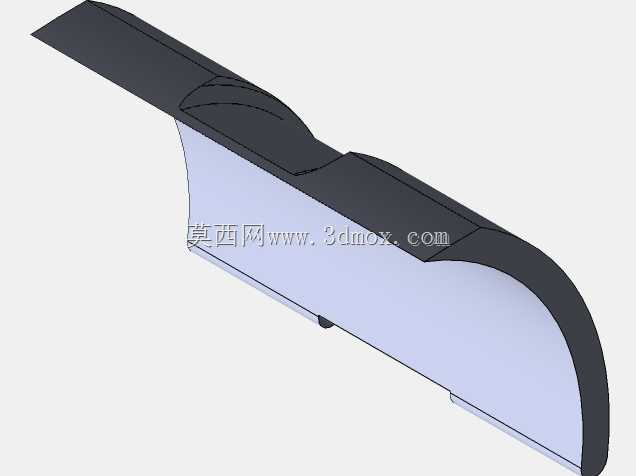

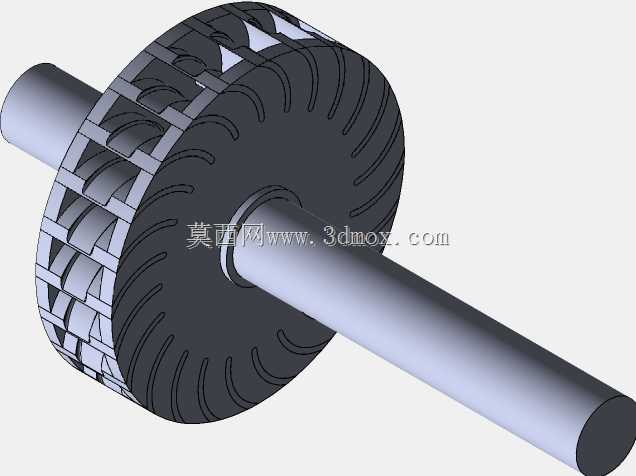

　　从结构功能特性来看，这款横流式水轮机采用轴向进水径向出水的流道设计，水流从转轮的一侧进入，横穿转轮叶片流道后从另一侧排出，相比传统的冲击式水轮机，它在小流量、低水头的工况下依然能保持较高的能量转换效率，不会因为水流压力波动出现明显的扭矩跳变，适配微型液压系统对输入动力稳定性的要求。转轮部分采用等厚圆弧叶片布局，叶片的安装角度经过流道仿真优化，能够减少水流在叶片表面的脱流损失，同时叶片与转轴之间采用键连接加锁紧螺母的固定方式，在长期高速旋转工况下不会出现叶片松动移位的问题，转轴两端配置的密封轴承座，既可以支撑转轴的径向载荷，也能避免水流渗入轴承内部造成润滑失效，延长设备的连续运行周期。

　　设计过程中，首先要匹配微型液压系统的动力输入参数，先根据液压泵所需的额定转速与扭矩，反推水轮机需要输出的功率区间，再结合应用场景的常规水头与流量范围，确定转轮的直径与叶片数量。这款设计的转轮直径控制在适配微型管路安装的尺寸区间，整体安装边界可以直接对接标准通径的输水管道，不需要额外制作变径连接结构，进水端与出水端都预留了标准法兰安装位，现场安装时只需要对齐法兰孔位加装密封垫即可完成固定，不需要复杂的现场焊接或者二次加工。转轴的输出端直接采用标准平键轴头，可以直接联轴器连接微型液压泵的输入轴，减少中间传动环节的功率损耗，整体结构没有冗余的外置部件，外壳采用分体式拼接结构，后期维护时只需要拆开外壳端盖就可以检查叶片磨损情况、更换轴承密封件，不需要将整个设备从管路上完全拆卸，降低现场维护的工作量。

　　在实际工况适配中，这款水轮机的运行转速区间刚好覆盖微型液压系统常用的动力输入转速范围，不需要额外配置减速机构，整体结构紧凑，安装时所需要的轴向空间远小于同功率的其他类型水轮机，在空间受限的微型液压站集成场景中，能够直接集成在液压站的进水侧管路上，不需要单独预留设备安装空间。流道设计上特意做了顺滑过渡处理，进水端的导流段可以将管路内的紊流整理为平顺的轴向流，减少水流冲击转轮造成的振动，运行时的整体振动幅值控制在工业设备允许的范围内，不会因为振动导致相连的液压管路出现接头松动、密封渗漏的问题。叶片的材质选型上兼顾了耐磨性与抗腐蚀性，能够适应不同水质的长期冲刷，即使是带有少量泥沙的水流，也不会在短时间内造成叶片过度磨损，延长设备的大修周期。

　　从安装边界来看，设备的整体重心落在转轴轴线上，安装时只需要在两端法兰处做固定支撑即可，不需要额外设置底部承重支架，进一步降低安装的物料成本与施工难度。转轴的轴向窜动间隙在设计时预留了合理的公差范围，在温度变化导致部件热胀冷缩时，不会出现转轴卡滞或者轴承额外受力的问题，能够在-10℃到60℃的环境水温范围内稳定运行，适配大部分野外作业场景的环境条件。水轮机的外壳上预留了压力检测接口，可以现场安装压力表实时监测进水端压力，方便运维人员判断设备的运行工况，及时清理流道内可能存在的杂物堵塞，避免因为堵塞导致出力下降或者设备过载。
