冷室配套蒸发器与冷凝装置系统设计

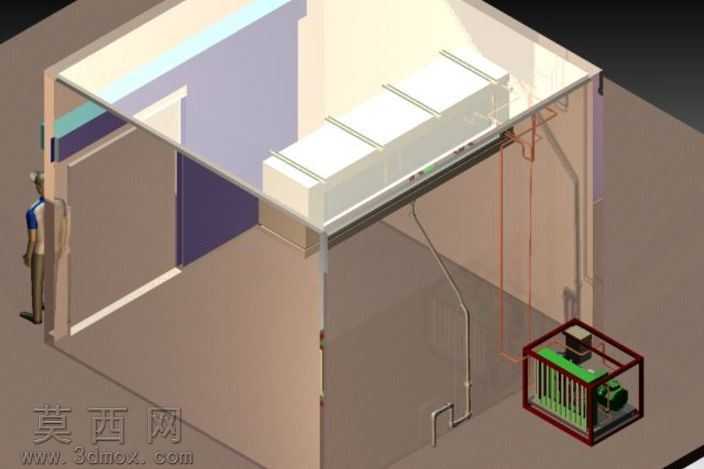

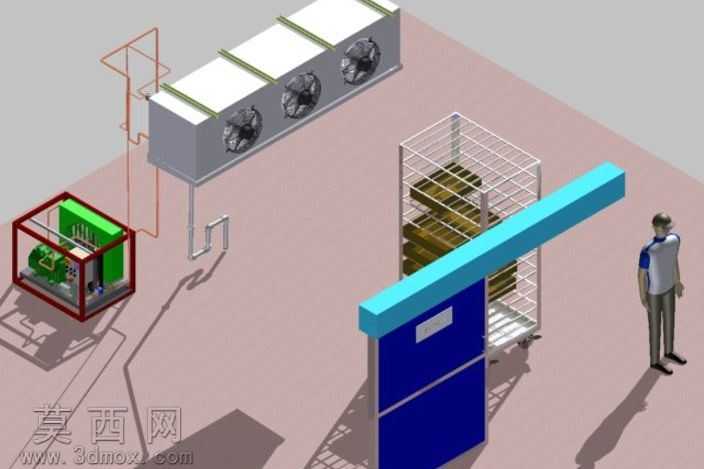

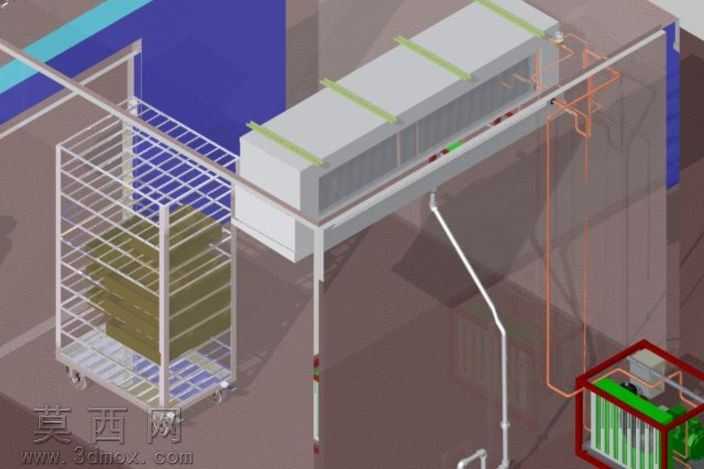

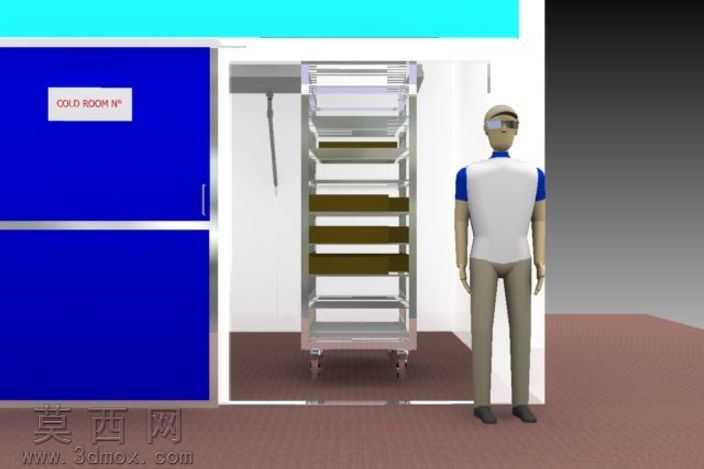

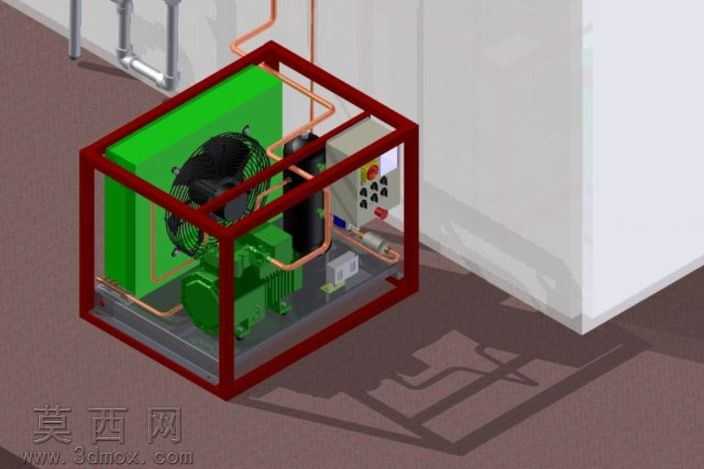

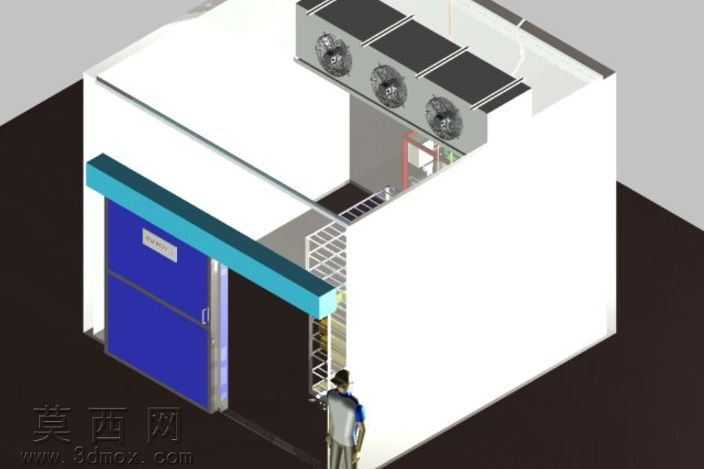

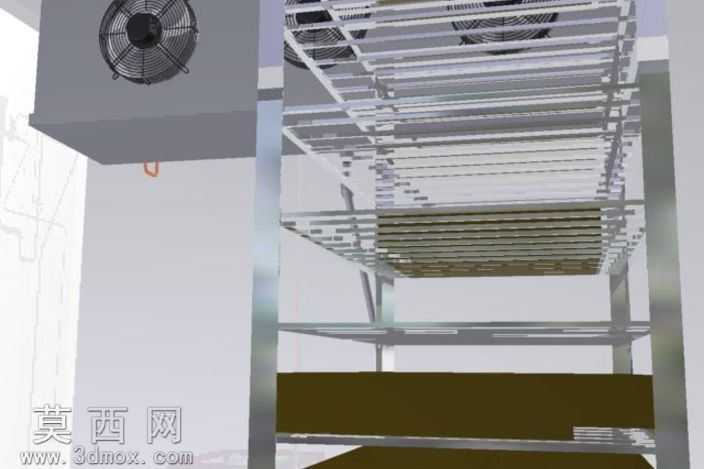

本作品为冷室配套的蒸发器与冷凝装置三维系统设计，采用三维建模软件完成全参数化建模，所有零部件均按照实际工业制冷设备的尺寸比例1:1还原，建模过程中对制冷循环的核心部件做了精细化结构表达。首先在建模思路上，先梳理冷室制冷系统的工作逻辑，明确冷量传递、冷媒循环的路径，将整套系统拆分为顶部蒸发器单元、侧置冷凝机组单元、冷室围护结构、物料周转载具四个核心模块逐一搭建。顶部蒸发器单元还原了多风机顶置式冷风机的结构，包含风机扇叶、换热排管、接水盘、外壳钣金等细节，建模时对换热翅片做了阵列化处理，既保证结构辨识度又控制模型整体面数；侧置冷凝机组单元搭建了防护框架、压缩机、储液罐、管路连接结构，所有管路走向按照实际制冷管路的排布逻辑设计，还原了弯头、固定卡扣等细节。材质渲染阶段，针对不同部件赋予对应材质：蒸发器与冷凝机组的钣金外壳采用哑光灰白色金属漆材质，风机扇叶采用黑色工程塑料材质，换热铜管赋予亮面紫铜材质，冷室围护的门板采用蓝色哑光金属材质搭配银色金属封边，地面采用浅粉色环氧地坪材质，周转笼采用银色金属网格材质，人物模型采用常规工装材质，渲染时采用等轴测视角，添加柔和的环境光与方向光，投射出清晰的部件阴影，直观展现整套系统在冷室内的布局关系。结构设计上，整套装置贴合冷室的空间布局，顶置蒸发器不占用地面作业空间，侧置冷凝机组预留了检修操作空间，中间的蓝色冷室门体做了上下分栏的结构设计，旁边配置带滚轮的物料周转笼，还原冷室日常物料存取的作业场景，所有部件之间的装配关系清晰，无干涉错位问题，可直观展现冷室制冷系统的组成与布局逻辑，为制冷设备的布局设计、教学演示提供直观的三维参考。
