管壳式油冷却换热设备三维设计

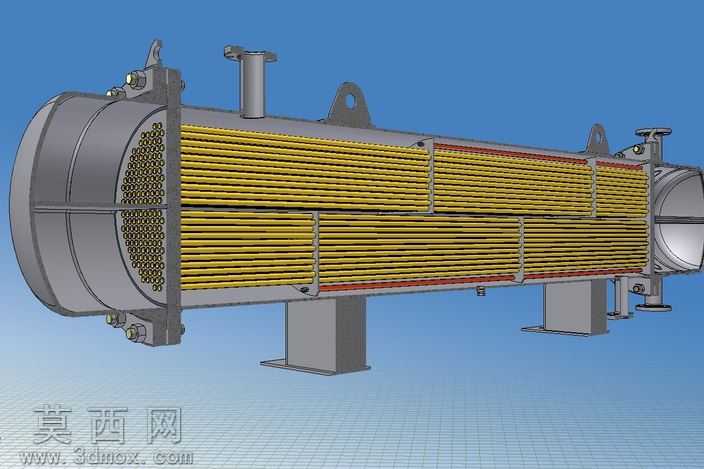

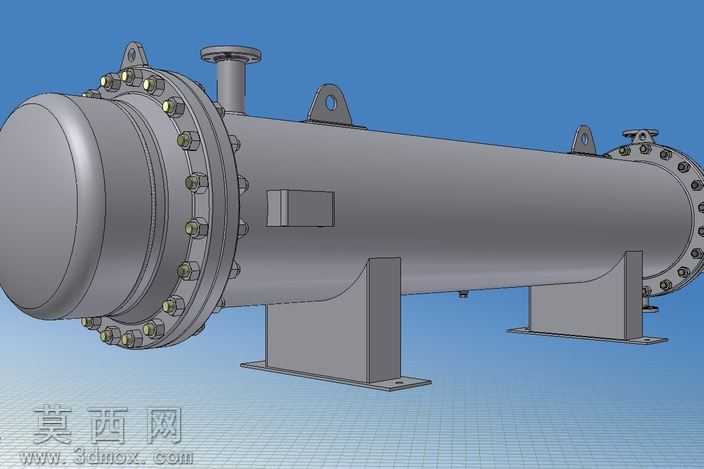

本作品为管壳式油冷却换热器的三维参数化设计模型，采用Autodesk Inventor完成全参数化建模与装配渲染，整体还原24英寸口径油冷器的完整结构细节。建模阶段采用自顶向下的装配设计思路，先搭建整体装配骨架确定设备总长、壳程内径、管束排布范围等核心基准尺寸，再拆分零部件逐一完成细节建模：壳体部分采用薄壁拉伸特征构建圆筒主体，端部法兰通过旋转加阵列孔特征完成，匹配标准紧固件安装位；换热管束部分严格按照3/4英寸管径、16英寸管长的参数建模，采用圆周阵列加线性排布的方式完成数百根换热管的装配，管间通过折流板完成定位支撑，折流板采用缺口式结构设计，建模时通过拉伸切除完成缺口与管孔特征，再按既定间距阵列排布，引导壳程介质形成折返流道提升换热效率；两端管箱部分采用旋转特征构建承压腔体，搭配可拆式端盖结构，端盖上设置介质进出口接管与排气、排液接口，接管采用拉伸加倒角特征处理，匹配法兰连接结构；支座部分采用鞍式支座设计，通过拉伸、筋板特征构建承重支撑结构，预留地脚螺栓安装孔位。材质与渲染阶段，为壳体、管箱、支座等承压碳钢部件赋予哑光深灰色金属材质，还原碳钢设备的漆面质感，为换热管束赋予亮黄色金属材质区分内部结构，为密封垫片、紧固件分别赋予橡胶质感与镀锌金属质感，通过环境光遮蔽与全局光照渲染，清晰呈现设备内部管束排布、折流板位置与外部接口布局，所有零部件间保留真实的装配约束关系，可实现拆装动画演示与结构干涉检查，完整复现管壳式油冷器四管程的结构设计逻辑，清晰展示壳程与管程的介质流通路径，为换热设备的结构验证、教学演示提供精准的三维数字模型支撑。
