复古特雷维希克蒸汽机车结构设计

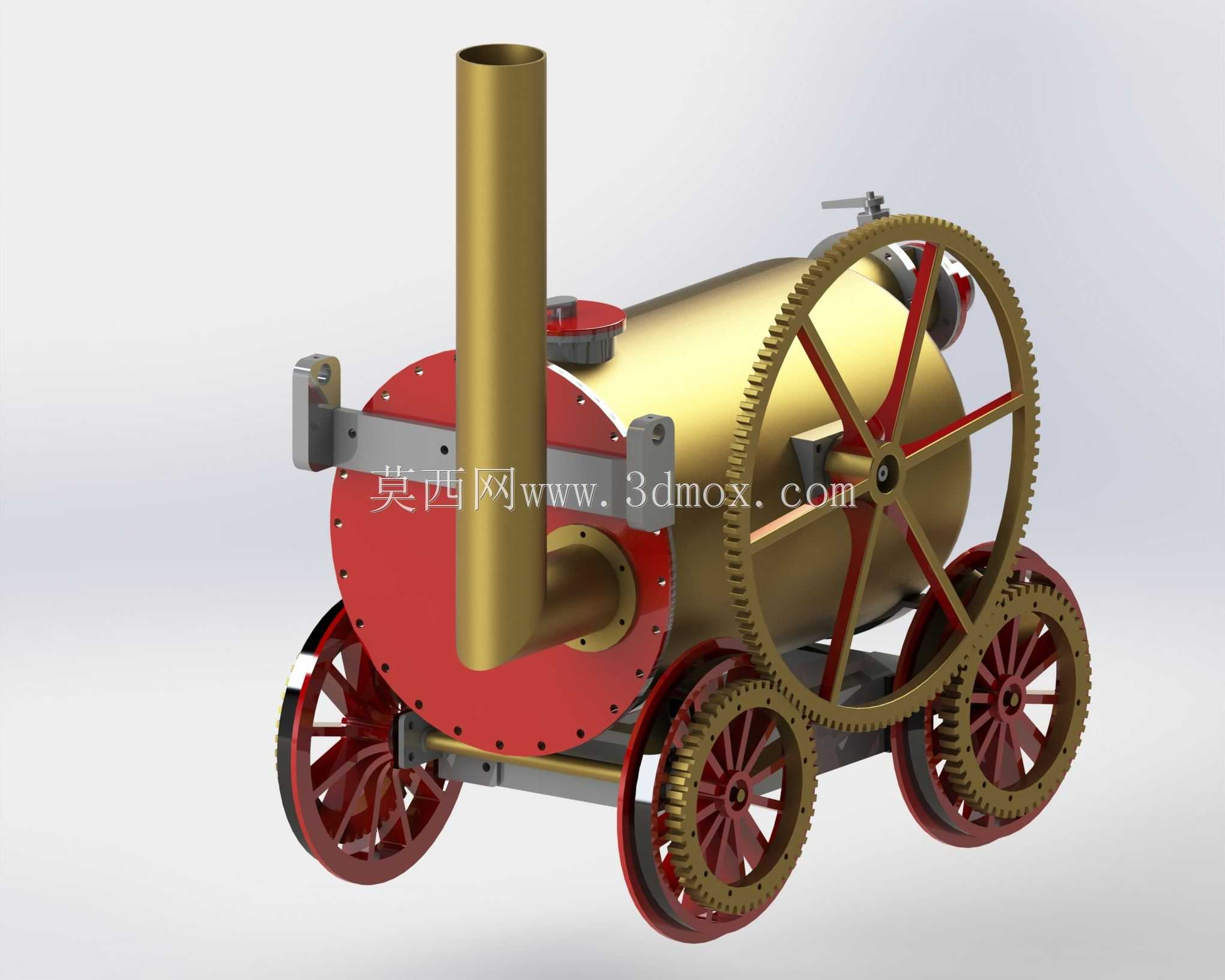

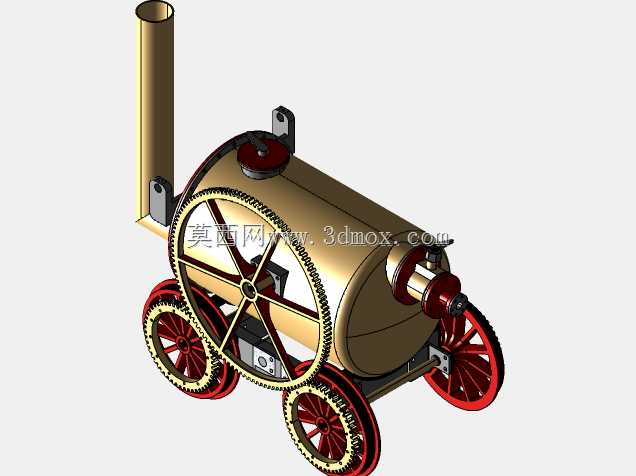

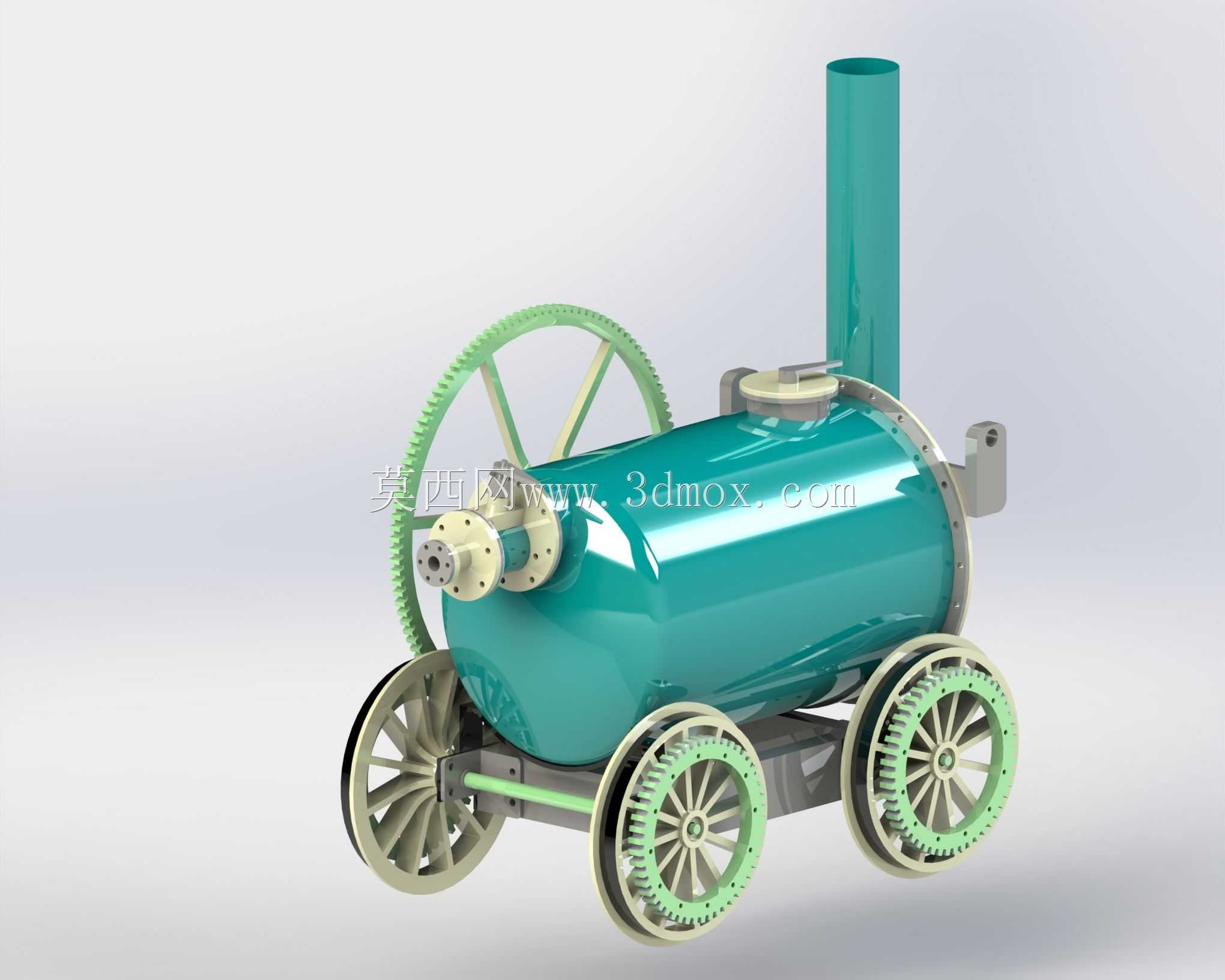

该蒸汽机车是早期轨道交通动力装备的复刻设计，主要应用于近代工业革命主题展陈、科普教具制作、复古机械收藏领域，可作为科技馆工业发展史展区的动态演示载体，也能为机械原理课程提供直观的热力传动教学样本，帮助受众理解早期蒸汽动力的能量转换逻辑与机械传动路径。整机以卧式燃煤锅炉为核心承载结构，前端红色端板集成烟囱安装座与紧固挂耳，锅炉筒体上方设置注水口与安全阀安装位，兼顾热力系统的密封需求与日常维护操作空间。动力传递路径采用大直径主齿轮与轮轴齿轮啮合的布局，主齿轮直接连接锅炉侧部的曲柄连杆机构，将蒸汽活塞的往复直线运动转化为轮轴的旋转扭矩，四个行走轮均采用红辐条配金属轮缘的结构，轮侧啮合的传动齿轮保证前后轮组同步转动，避免轨道行驶过程中出现打滑或转速差问题。设计过程中优先还原早期蒸汽机车的结构特征，同时兼顾三维装配的合理性：锅炉筒体与端板采用法兰螺栓连接，齿轮啮合间隙控制在合理范围避免传动卡滞，烟囱垂直安装于锅炉前端烟箱位置，保证烟气排出路径顺畅，底部车架采用型钢拼接结构，为锅炉、轮组、传动机构提供稳定的安装基准。整机外形遵循早期蒸汽机车的紧凑布局，横向宽度适配常规窄轨轨道的安装边界，轮距尺寸符合早期矿用轨道的通行要求，竖向高度满足烟囱排烟与锅炉操作的空间需求，各突出部件均未超出轮组的外侧边界，避免行驶过程中与轨道周边设施发生干涉。各传动部件的安装位置预留了足够的活动间隙，曲柄连杆的运动行程与齿轮转动范围无结构冲突，锅炉与车架的连接点均匀分布，保证整机重心落在轮组支撑范围内，行驶过程中不会出现侧倾风险，外露的齿轮结构既还原了早期机械的设计特征，也能直观展示动力传递的全过程，适配展陈场景的演示需求。
