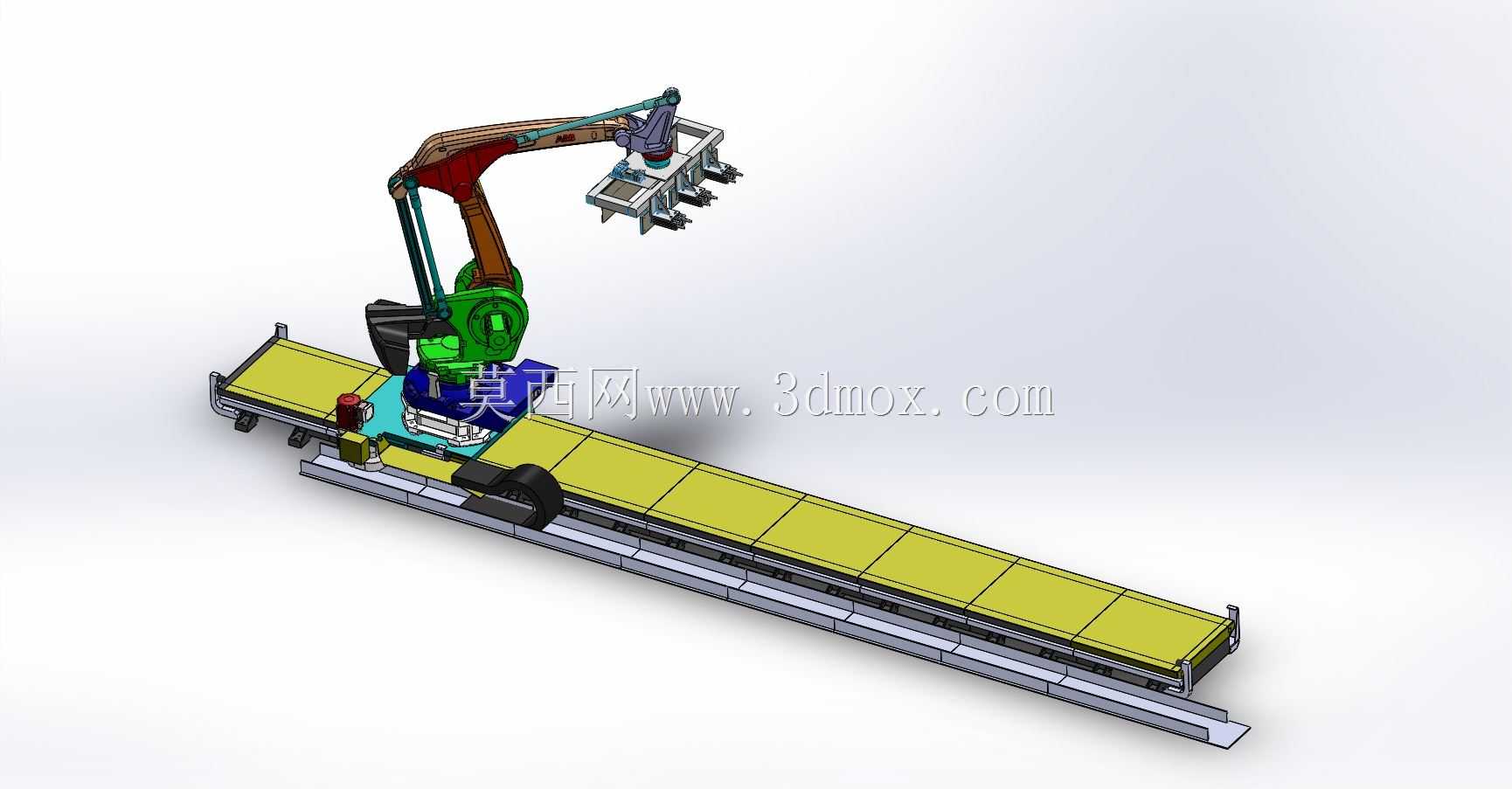

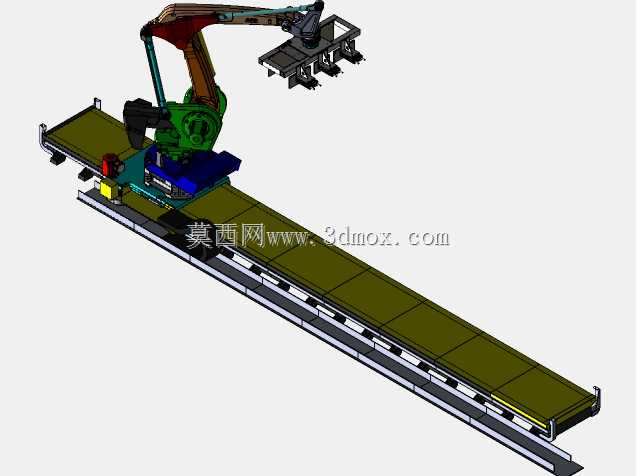

带行走轨道的ABB工业搬运焊接机械手

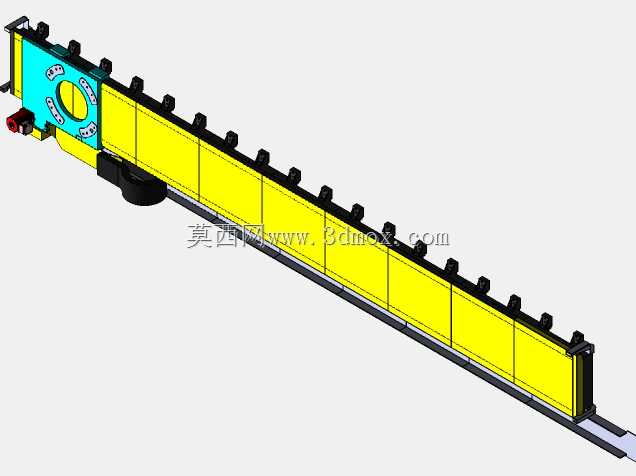

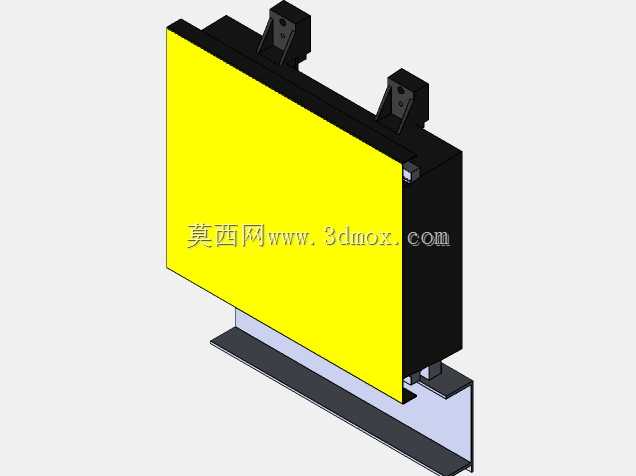

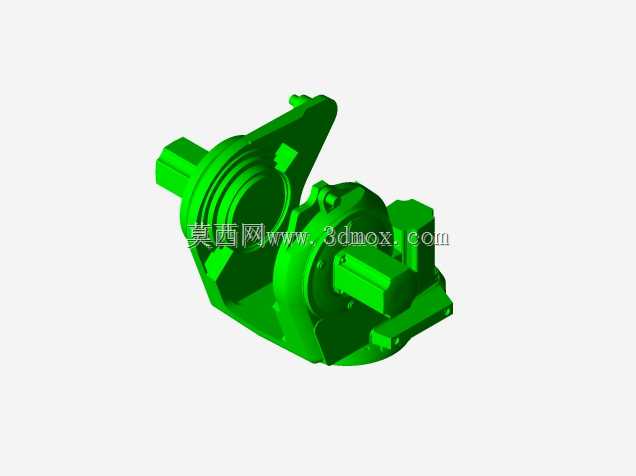

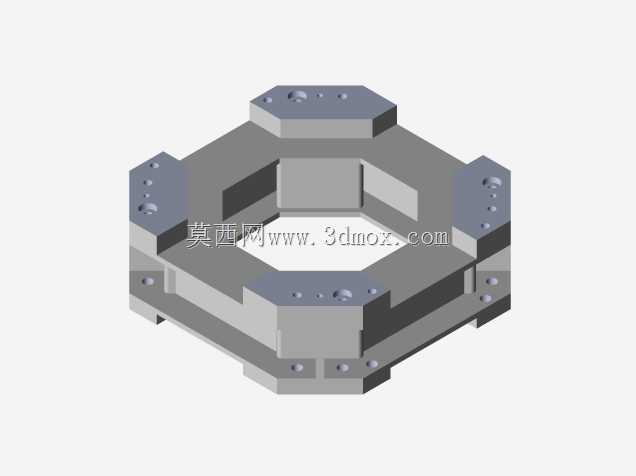

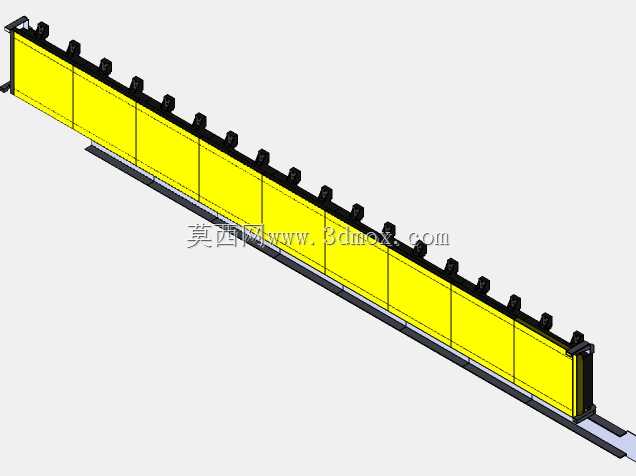

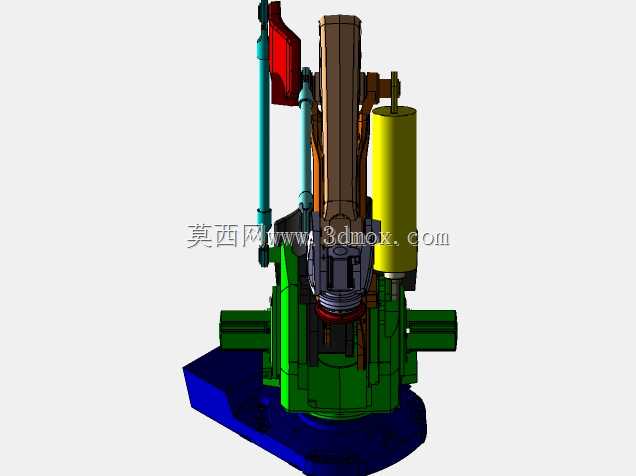

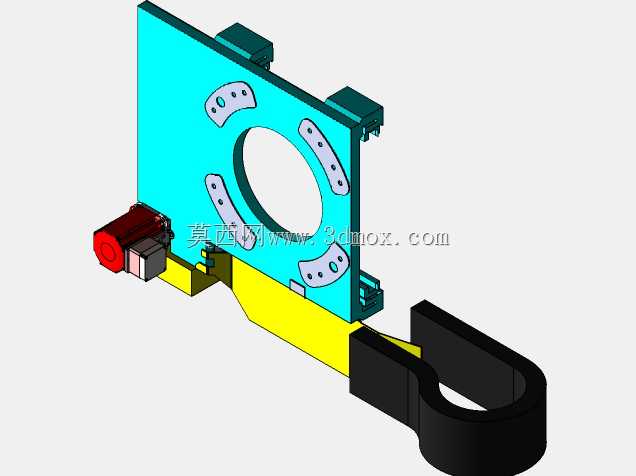

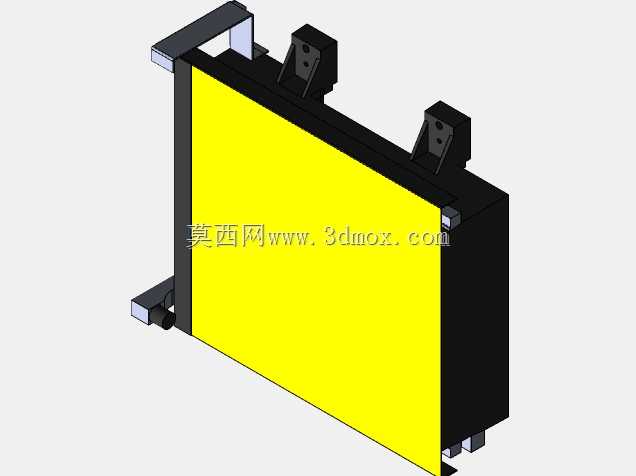

该套设备为搭载线性行走轴的工业机器人作业单元，主要面向长行程覆盖的工业生产场景，可适配汽车零部件焊接、大型工件码垛搬运、长尺寸物料上下料、多工位工序流转等作业需求，解决了常规固定基座工业机器人作业半径有限、无法覆盖长距离工位的痛点，在重型装备制造、钢结构加工、整车焊装、仓储物流分拣等场景中具备极高的适配性。设备整体由重载线性行走轨道、机器人安装基座、ABB工业机器人本体、末端执行快换接口几个核心部分构成，其中行走轨道采用拼接式长行程设计，轨道基座采用型钢焊接框架配合加工导轨安装面，可根据车间产线实际布局灵活调整总长度，单段轨道模块具备统一的安装定位基准，现场拼接时无需二次大规模加工即可保证导轨直线度精度，轨道侧配套安装有拖链走线槽，可容纳机器人动力线缆、信号线缆、末端执行器气路管线，避免设备行走过程中管线出现拉扯、磨损问题。机器人安装滑台采用伺服电机配合齿轮齿条驱动，搭配重载直线导轨承载，可承载大负载工业机器人满负载运行时的倾覆力矩与动态载荷，滑台侧设置有可调式行程限位块与原点定位机构，可根据作业工位位置灵活设定行走停靠点位，满足多工位作业的停靠精度要求。机器人本体采用多关节六轴设计，臂部覆盖绿、棕双色防护涂层，可适配焊接枪、夹爪、真空吸盘等多种末端执行器，通过快换接口可在数分钟内完成末端工具切换，适配不同工序的作业需求。设计过程中重点考量了安装边界与空间兼容性，轨道底部预留有标准地脚安装孔位，可直接固定在车间硬化地面或钢结构安装平台上，设备整体宽度控制在常规产线通道允许范围内，不会占用过多车间通行空间，机器人在轨道上行走至任意位置时，臂部运动包络均经过干涉校验，不会与轨道本体、周边工位护栏、输送设备产生运动干涉。轨道表面设置有黄色防护盖板，既可以避免加工碎屑、焊渣掉落至导轨与齿条啮合面造成传动部件磨损，也可起到安全警示作用，提醒现场作业人员注意设备运动范围，滑台侧配套有防尘刮屑板，可在行走过程中自动清扫导轨表面的杂物，延长传动部件的维护周期。整套设备的驱动系统均预留有标准工业总线接口，可直接接入车间现有产线控制系统，与周边的输送机、焊接电源、工件定位工装实现信号联动，无需额外增设复杂的控制转换模块，大幅降低产线集成的调试难度，可快速融入现有自动化生产体系，提升长行程作业场景的自动化水平，减少人工在重体力、高危焊接工位的参与度，稳定提升作业一致性与生产效率。
