工业机器人末端真空吸附夹持执行工装

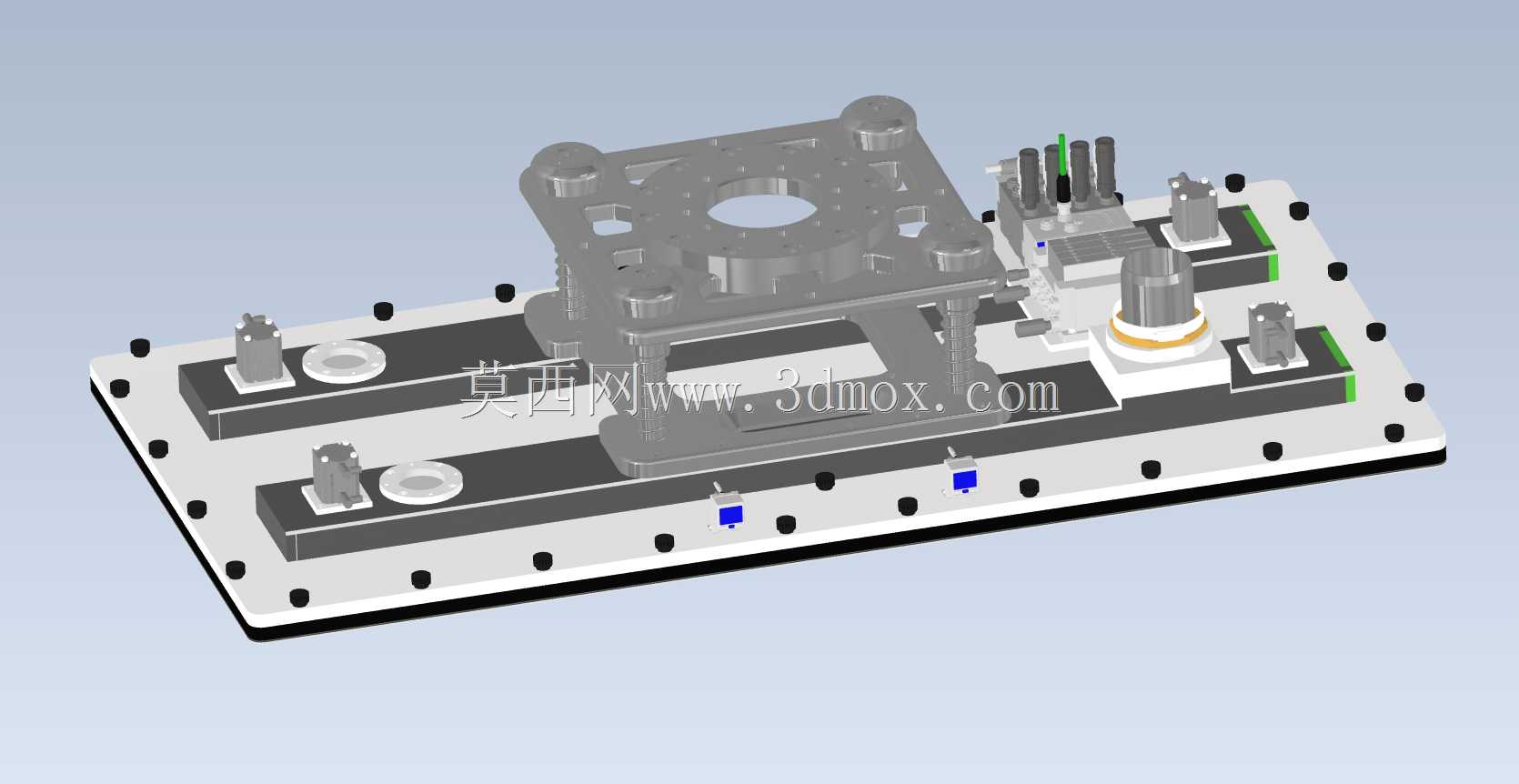

　　这套末端执行机构是面向多工位自动化产线物料转运场景开发的配套工装，主要适配六轴工业机器人的末端法兰安装，用来完成平面类、薄壁类工件的拾取、转序、精准摆放作业，在3C电子装配、家电外壳冲压上下料、包装线码垛、光伏组件转运这类需要频繁拾取规整平面工件的场景中适配性极强。从结构布局来看，整套工装采用分层式设计，最上层是标准机器人法兰转接板，板上预留了和主流六轴机器人末端法兰匹配的安装孔位，孔位公差按照H7级精度设计，保证安装后整套工装的回转中心和机器人第六轴的轴心重合，避免高速运转时出现偏载抖动。转接板下方是工装主体安装基板，基板采用6061铝合金经精密铣削加工而成，表面做硬质阳极氧化处理，兼顾结构强度和轻量化要求，

　　基板上按照模块化思路预留了多组T型安装槽，所有功能组件都可以通过T型螺栓在槽内调整安装位置，不需要重新打孔攻丝就能适配不同尺寸、不同拾取点位的工件，大幅缩短产线换型时的工装调整周期。基板上集成的核心执行组件包含多组真空吸盘安装位，每个吸盘支杆都配备了独立的缓冲弹簧，行程根据常见工件的表面高度差设置为15mm，当拾取存在轻微平面度误差的工件时，缓冲结构可以保证每个吸盘都能和工件表面充分贴合，避免个别吸盘漏气导致整体吸附力不足。除了真空吸附组件，基板上还预留了气动夹指、定位销的扩展安装位，针对带定位孔、或者局部有凸起结构无法完全靠真空吸附的工件，可以快速加装辅助夹持或定位组件，不需要重新设计加工基板，一套工装就能覆盖多种工件的拾取需求。

　　气路走线全部采用内嵌式布局，气管沿着基板背面的专用走线槽排布，每个吸盘的气路都单独设置了节流阀，可以根据工件重量单独调整每个点位的吸附负压，避免吸力过大导致薄壁工件变形，或者吸力不足导致工件转运过程中脱落。整套工装的外轮廓尺寸控制在320mm×240mm×110mm范围内，安装后不会超出机器人的常规作业回转半径边界，在狭窄的产线工位内作业时也不会和周边的料架、设备护罩发生干涉。设计阶段已经做了完整的动平衡校核，整套工装的重量控制在2.8kg，适配负载5kg及以上的六轴工业机器人，机器人运行到最高速度、最大加速度工况下，工装的形变量控制在0.02mm以内，能保证工件摆放的重复定位精度控制在±0.1mm区间，满足精密装配场景的精度要求。

　　在实际产线应用中，这类EOAT工装相比定制化的专属夹具，换型调整时间可以缩短70%以上，不需要针对每一款工件单独设计制作夹具，只需要调整吸盘位置、更换对应规格的吸盘材质，就能适配从塑料壳体、金属薄板到纸质包装盒、玻璃面板等多种不同材质的工件，真空回路配备了负压检测传感器接口，可以直接对接机器人的IO控制系统，实时检测吸附压力，一旦出现漏气、工件脱落的情况能立刻触发机器人停机保护，避免工件掉落损坏或者引发设备安全事故。工装的所有易损件都采用行业标准件，吸盘、缓冲弹簧、气路接头都可以直接从市面采购替换，不需要专门定制非标配件，后期维护成本极低。基板上的安装槽间距按照20mm的标准模数设置，后续如果需要扩展视觉相机、吹气除尘嘴、工件检测光电传感器等附加组件，都可以直接利用现有槽位安装，不需要对工装主体做二次加工，能满足产线后续的工艺升级需求。针对有防静电要求的电子行业作业场景，整套工装的所有金属部件之间都做了等电位连接，可以直接对接机器人的防静电接地回路，避免静电击穿电子元器件。在冲压上下料场景使用时，工装的基板边缘做了倒角处理，不会和冲压模具的导柱、模腔边缘发生刮碰，吸盘采用耐高温的硅胶材质，可以耐受刚完成冲压的工件带有的120℃余温，不需要等待工件完全冷却就能完成拾取转序，能有效缩短产线的作业节拍。
