工业机器人底座支撑立管结构

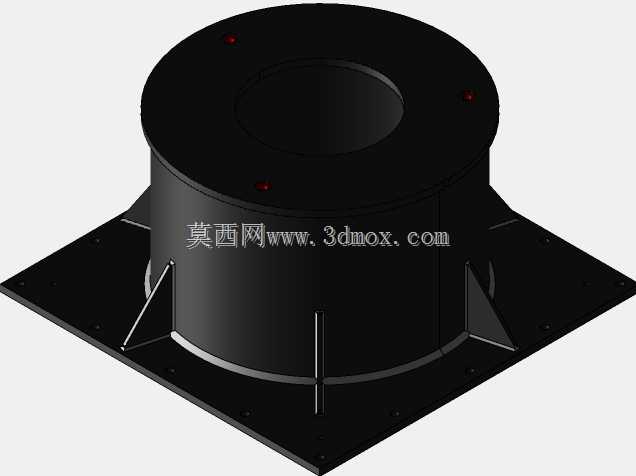

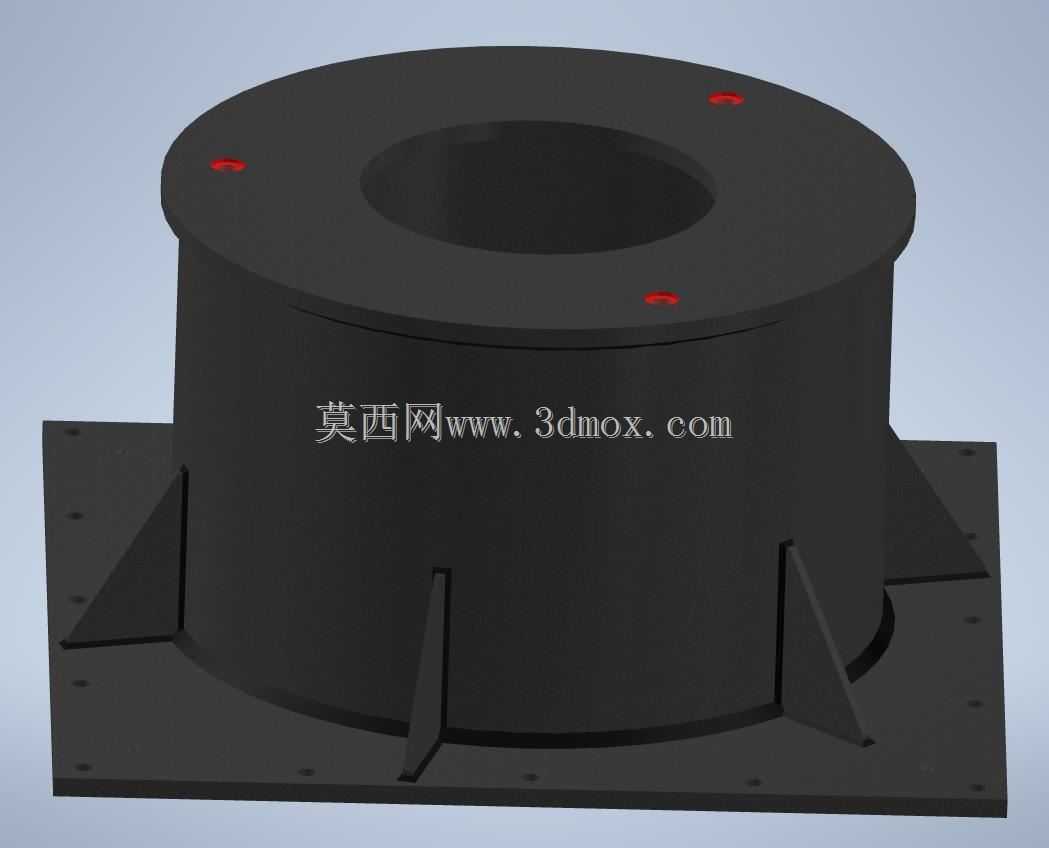

该支撑立管作为工业机器人本体与安装基础之间的核心承载构件，主要应用于六轴工业机器人、水平多关节机器人的落地式安装场景，在焊接工作站、上下料工位、装配流水线等自动化作业单元中承担整机载荷传递、安装基准定位的关键作用。从结构设计逻辑来看，构件采用上下分体式连接布局，下部为方形安装法兰板，板体周向均匀布置安装通孔，可通过膨胀螺栓或内六角螺钉与地面预埋钢板、设备安装平台刚性固定，法兰板与筒体之间设置多块三角形加强筋板，筋板沿筒体周向均匀分布，能够有效抵消机器人高速运转时产生的倾覆力矩与交变载荷，避免底座连接处出现应力集中导致的结构变形。上部为圆形连接法兰面，法兰端面加工有定位止口与螺纹安装孔，可与机器人本体底部的安装基准面精准配合，保证机器人旋转中心与立管轴线的同轴度要求，端面预留的定位标记点可辅助安装时快速对齐周向位置，减少现场调试的校准工作量。筒体主体采用等截面空心圆柱结构，在保证整体抗弯、抗扭刚度的前提下，有效降低构件自身重量，空心内腔可预留走线空间，方便机器人动力线缆、信号线缆从底座内部穿设，避免线缆外露在设备运行过程中出现剐蹭、拉扯损坏的问题。从安装边界来看，下部方形法兰的安装孔位间距适配主流工业机器人的地面安装尺寸规范，无需额外制作过渡连接板即可直接完成安装固定，上部圆形法兰的止口尺寸与连接孔位匹配对应负载等级的机器人本体接口，安装后整体垂直度可控制在机械安装要求的公差范围内，能够保障机器人在满负载运行、高速启停工况下的结构稳定性，减少因底座刚性不足导致的末端定位精度偏差。设计过程中针对受力薄弱环节做了针对性加强，筋板与筒体、法兰板的连接位置均做了圆弧过渡处理，避免焊接或加工过程中出现应力集中点，整体结构的载荷分布经过受力校核，可覆盖对应负载段机器人全工况下的受力需求，既不会出现结构冗余导致的材料浪费，也不会因刚性不足影响设备运行精度。
