ABB IRB6700大负载工业机械臂结构设计

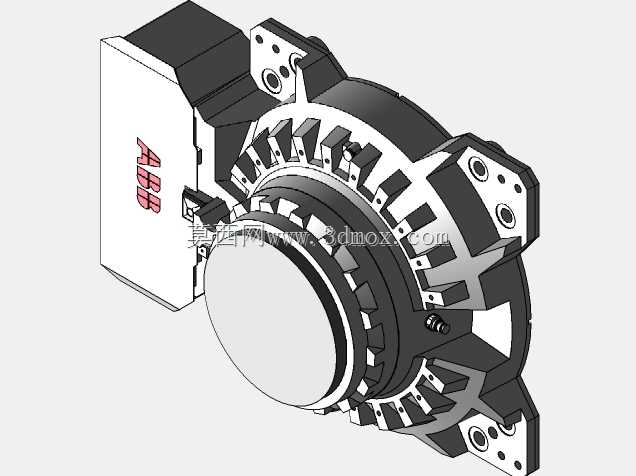

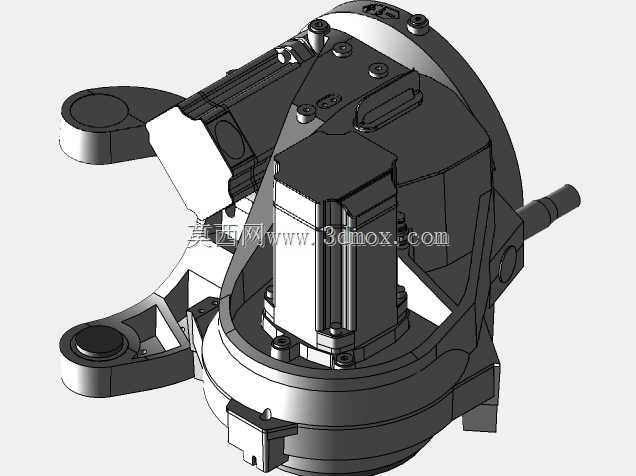

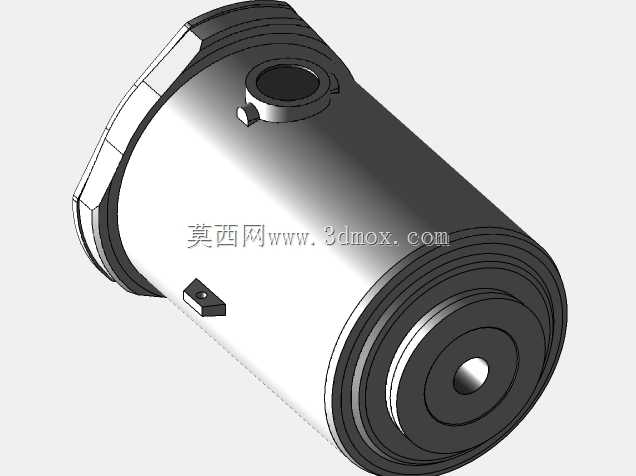

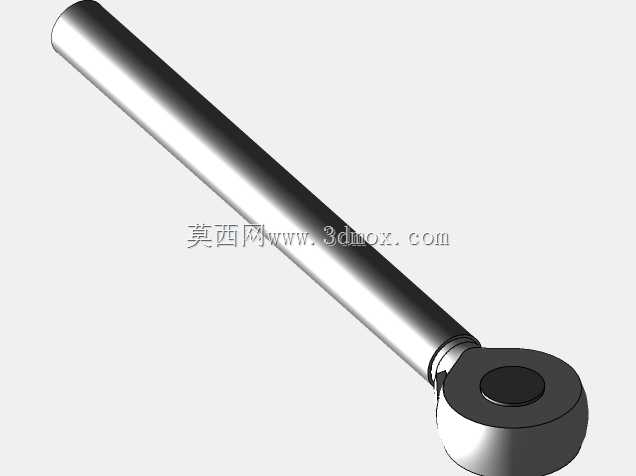

　　在汽车整车焊装线、重型零部件搬运工位、大型铸件打磨车间这类高负载长行程的作业场景里，大负载工业机械臂的选型一直是产线布局的核心环节，IRB6700系列机械臂就是针对这类重载工况开发的关节型工业机器人，其3.2米作业半径的版本能够覆盖绝大多数中大型工位的作业范围，无需额外增设外部行走轴即可完成单工位内的多工序作业。从结构设计逻辑来看，这款机械臂采用了经典的六轴串联关节布局，底座采用大尺寸方形安装法兰，安装孔位围绕底座中心呈对称分布，安装时需要匹配对应厚度的预埋安装板，保证底座与安装基面的平面度误差控制在0.2mm以内，避免长期重载运行出现底座形变影响重复定位精度。底座内部集成了一轴伺服驱动与谐波减速组件，

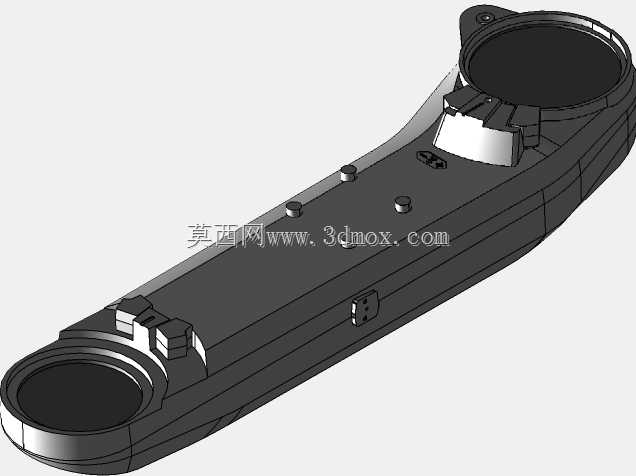

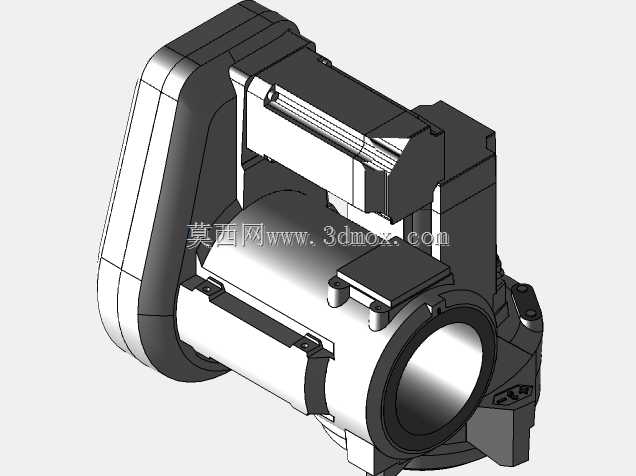

　　一轴回转范围可实现正负180度回转，能够覆盖底座周边全周的作业区域，配合二轴的大角度俯仰结构，大臂部分采用高刚性的箱型铸造结构，内部预留了线缆与气路的走管通道，所有管线均从关节内部走线，避免外部走线在高速运动时出现剐蹭、拉扯磨损的问题，这一设计也大幅降低了产线运维中线缆更换的频率。小臂部分同样采用轻量化的高刚性铸造结构，三轴、四轴的驱动组件布局经过重心优化，将较重的驱动电机尽可能向大臂侧偏移，降低小臂末端的运动惯量，提升高速运动时的动态响应性能，腕部采用三轴正交的中空结构设计，末端法兰预留了标准的安装接口，可适配焊枪、抓手、打磨头等多种作业执行器，中空腕部的设计可以让末端执行器的气管、线缆从腕部中心穿过，

　　避免管线在腕部回转时出现缠绕问题。从作业边界来看，3.2米的作业半径指的是腕部中心能够到达的最远距离，在实际工位布局时，需要预留至少150mm的安全距离，避免机械臂在极限位置运动时与周边的工装、护栏发生碰撞，同时不同负载档位下的允许作业范围会有小幅调整，在靠近底座的近点区域，机械臂的允许负载会高于远端区域，选型时需要结合实际作业的工件重量、作业位置的力臂长度核算负载余量，避免长期超负载运行导致关节减速组件过早磨损。这款机械臂的关节密封结构采用了多层迷宫密封加密封圈的组合设计，能够适配焊接车间的焊渣飞溅、打磨工位的粉尘环境，IP等级满足多数工业现场的使用要求，无需额外加装复杂的外防护结构即可在恶劣工况下稳定运行。在产线集成过程中，

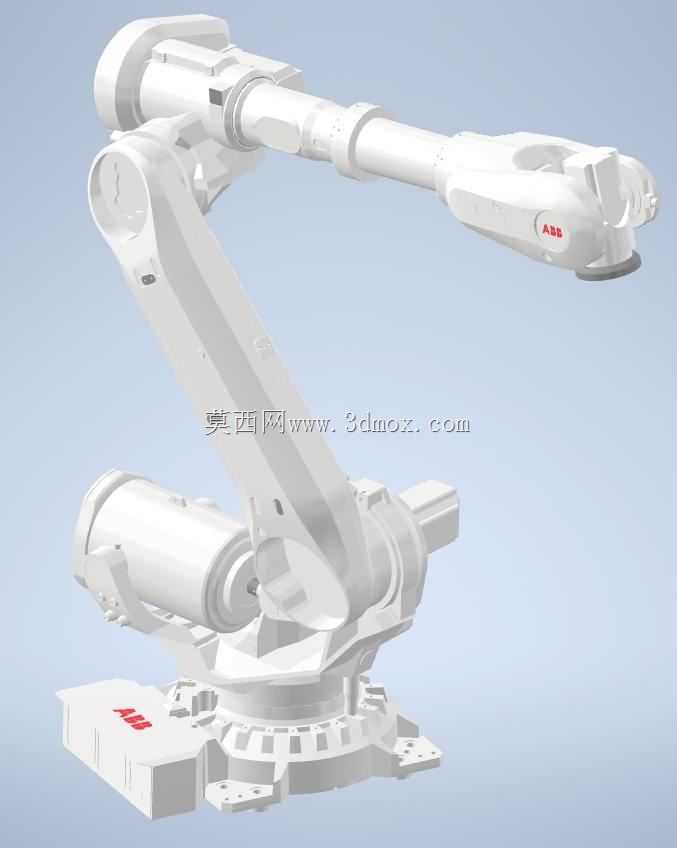

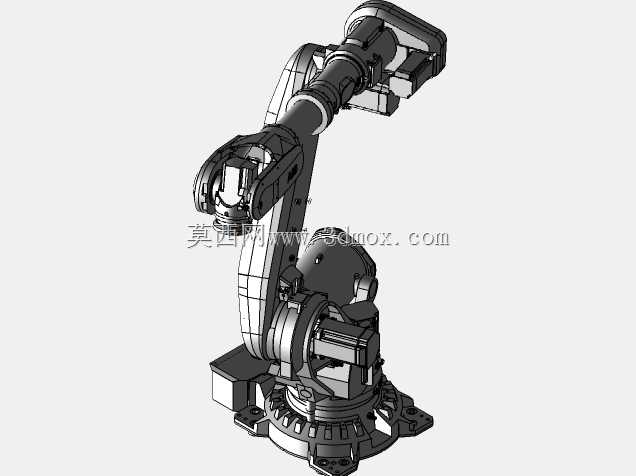

　　机械臂的底座安装高度需要结合输送线的高度、工装夹具的位置综合调整，保证末端执行器能够顺畅到达所有作业点位，同时要预留出维护空间，方便后期对关节润滑、电机组件进行检修更换。从建模精度来看，这款三维模型完整还原了机械臂各关节的运动行程、外形轮廓与安装接口尺寸，可直接用于产线布局的干涉校验、工装夹具的匹配设计，也可作为机器人离线编程的基础模型使用，模型中各关节的运动副设置符合实际设备的运动逻辑，能够模拟机械臂在不同姿态下的空间占位，帮助设计人员在方案阶段就排查出潜在的碰撞风险，减少现场调试的整改工作量。在重型零部件搬运场景中，这款机械臂可配合定制的抓手完成数百公斤工件的转序、上下料作业，相比传统的专机设备，其柔性化程度更高，可通过后期调整程序适配不同型号产品的生产需求，大幅降低产线换型的改造成本；在焊装场景中，其高刚性的结构能够保证焊枪在焊接过程中的轨迹精度，减少焊接变形带来的焊缝偏移问题；在打磨、抛光等接触力作业场景中，配合力控传感器可实现恒定的接触力控制，保证加工表面的一致性。
