工业设备立式多按钮操作控制盒

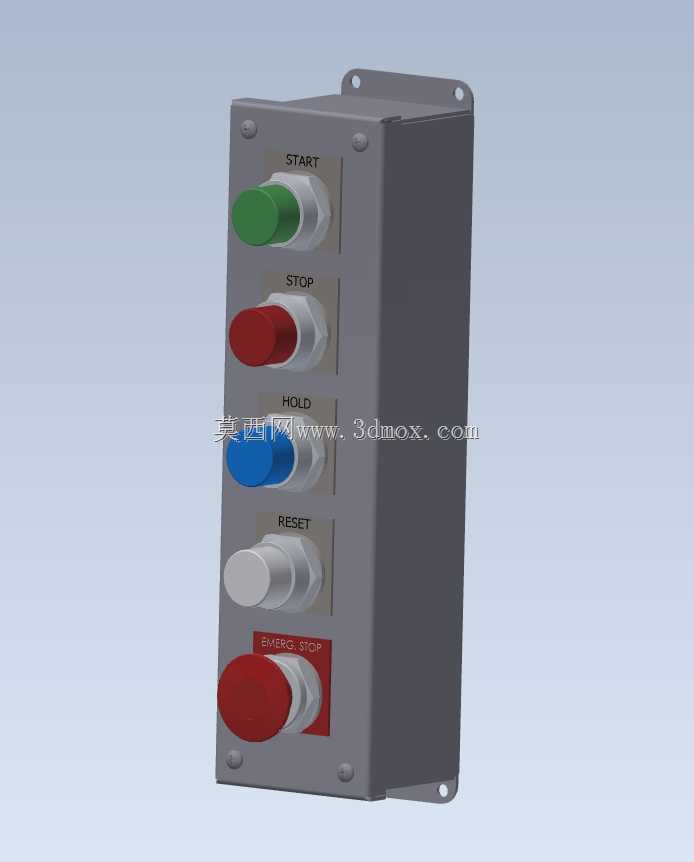

　　这款立式多按钮操作控制盒，是工业现场分布式操作点位的核心承载部件，常见于生产线旁的工位操作端、小型单机设备的旁置操作站、起重设备的地面操作端以及检修区域的临时操作点位，用来替代集成在大型控制柜面板上的操作元件，缩短操作人员与执行机构的交互距离，降低操作动线长度，减少误操作概率。从结构设计来看，整体采用立式长方体封闭壳体结构，壳体侧边预留带安装孔的固定耳板，安装时可直接通过螺栓固定在设备机架、墙面支架或者移动式操作小车上，固定耳板与壳体主体做了一体化折弯加强处理，避免长期按压按钮时出现固定位松动、壳体晃动的问题，安装边界预留足够的螺栓操作空间，不需要额外定制特殊安装支架就能适配多数常规安装场景。壳体正面沿竖直方向排布五组操作按钮，

　　从上至下分别对应启动、停止、保持、复位以及急停功能，每个按钮的安装位都做了下沉式台阶设计，按钮嵌入壳体后，操作面与壳体表面的高度差控制在合理范围，既避免日常搬运、磕碰时误触按钮，也能让操作人员在盲操作时通过台阶触感快速区分不同按钮的位置，最下方的急停按钮采用红色大直径蘑菇头设计，外围额外增加了红色警示边框，紧急状态下操作人员可以快速定位拍击，触发设备的紧急停机回路。壳体的内部预留了足够的走线空间，按钮的接线端子可以整齐排布在壳体内腔，不会出现导线挤压、弯折半径过小导致的线芯断裂问题，壳体的拼接面做了止口结构，拼接后可以阻挡日常生产环境中的粉尘、飞溅的切削液或者水渍进入壳体内部，适配多数普通工业车间的使用环境，

　　不需要额外做密封防护改造就能满足IP54左右的防护等级要求。在按钮选型适配方面，壳体的按钮安装孔采用行业通用的标准安装孔径，可以适配市面上绝大多数同规格的平头按钮、蘑菇头按钮、带灯按钮以及选择开关，后期维护更换元件时不需要对壳体进行二次加工，直接替换同规格元件即可，降低现场运维的配件储备难度。从实际使用的角度出发，这种立式排布的按钮盒相比横向排布的操作盒，占用的横向安装空间更小，适合安装在设备立柱、生产线侧边的窄型支架上，竖直方向的按钮排布也符合操作人员站立操作时的手部活动轨迹，手腕不需要大幅度左右移动就能完成所有功能的操作，长时间重复操作时可以降低手部的疲劳感。壳体的边角都做了小圆角钝化处理，没有尖锐的钣金棱角，

　　安装和维护过程中不会划伤操作人员的手部，壳体表面采用哑光喷塑处理，不会在车间照明环境下产生反光晃眼的问题，操作人员长时间注视操作面板也不会产生视觉疲劳。在设计建模过程中，需要重点关注按钮安装孔的位置公差，每个安装孔的中心距要匹配常规按钮的安装尺寸，避免孔位偏差导致按钮无法顺利安装，同时要核算壳体的壁厚强度，保证长期反复按压按钮时壳体不会出现形变，固定耳板的安装孔中心距要预留足够的调节余量，适配现场安装时的孔位偏差，壳体内腔的走线槽位置要提前预留，避免后期装配时导线与按钮端子出现干涉。这类操作控制盒的应用场景非常广泛，从常规的皮带输送机旁的启停控制，到小型冲压设备的操作站，再到自动化生产线的工位手动操作端，都能看到这类结构的按钮盒，它不需要复杂的结构设计，但是每一处细节都要贴合现场操作的实际需求，从按钮的排布逻辑到安装固定的方式，再到防护性能的设计，都要围绕工业现场的实际使用工况展开，才能保证在长期高频使用的场景下保持稳定可靠的性能，不会因为结构设计的缺陷导致操作故障或者安全隐患。
