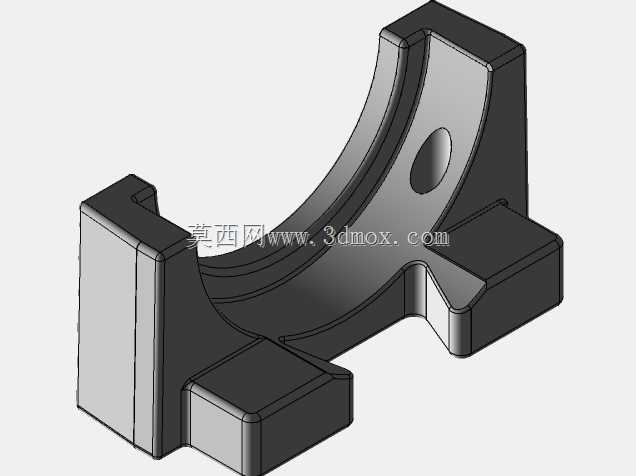

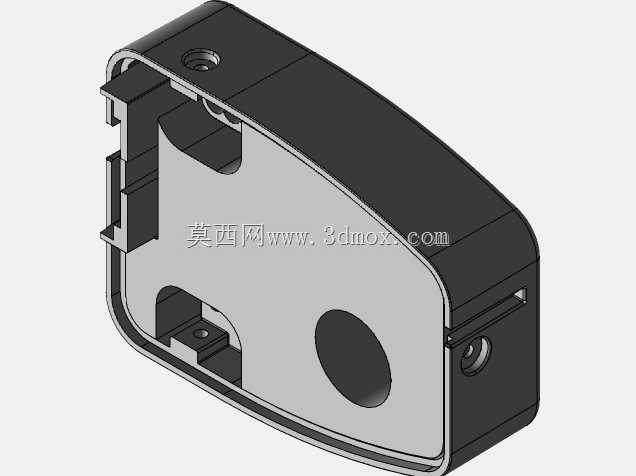

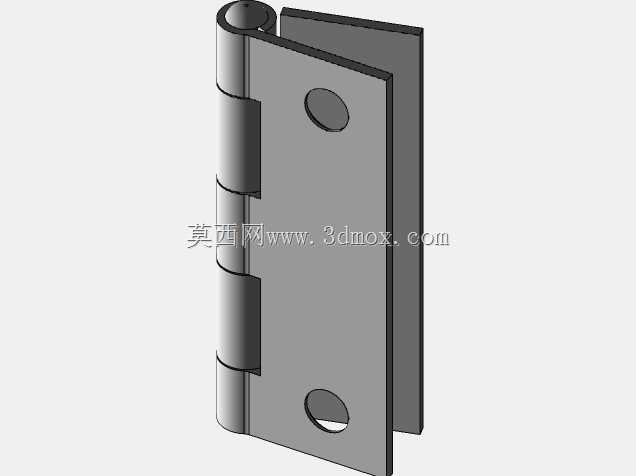

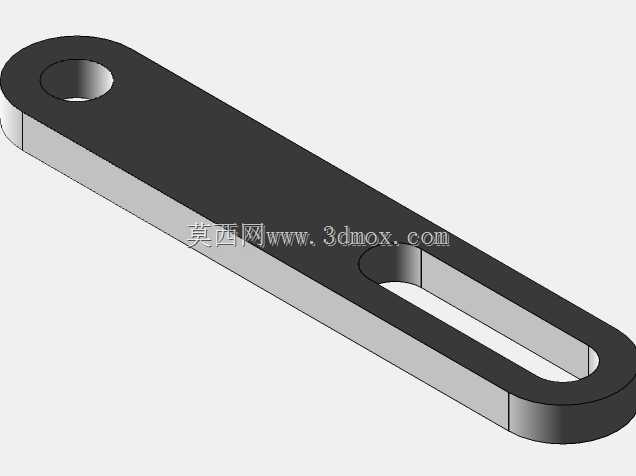

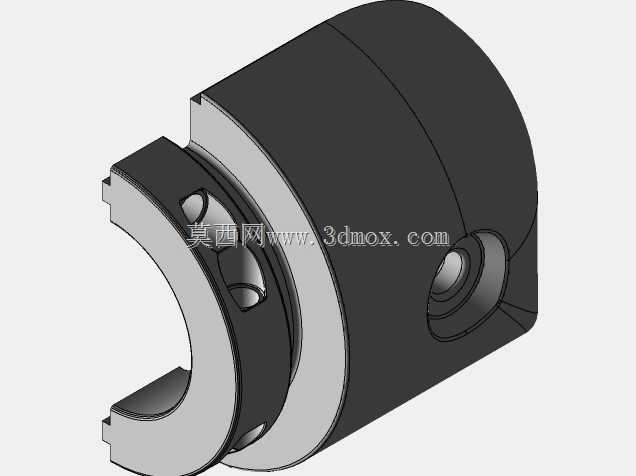

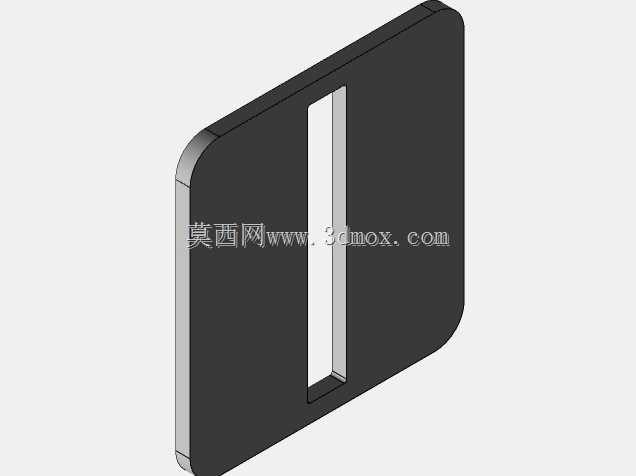

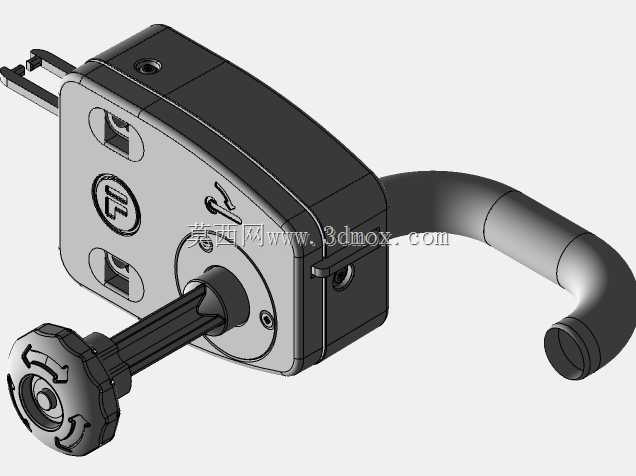

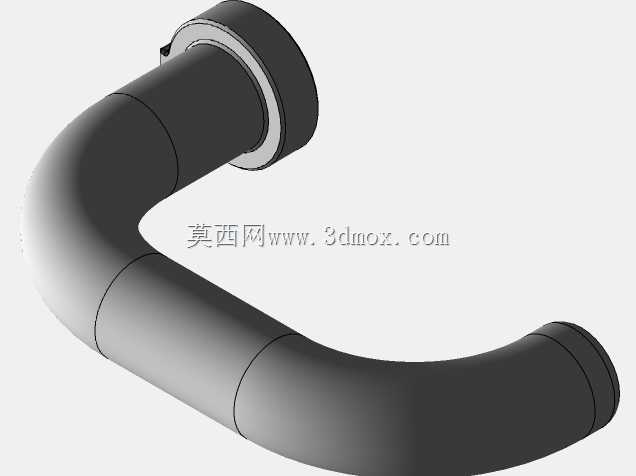

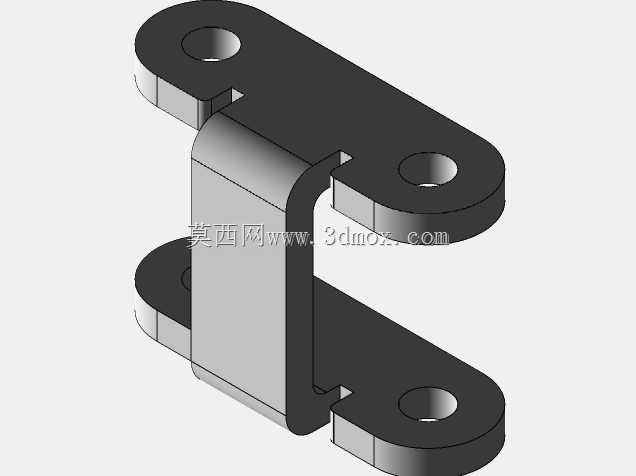

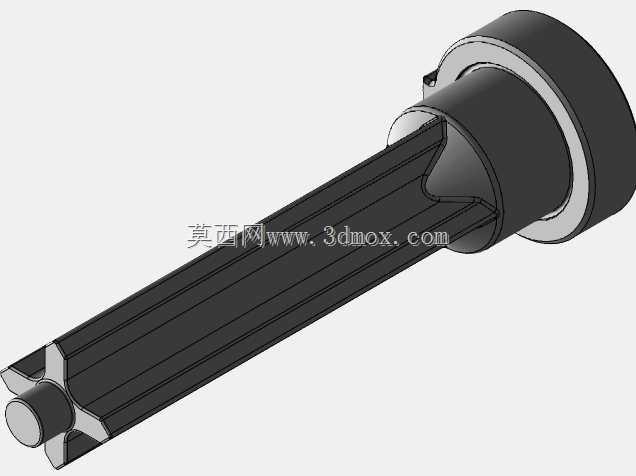

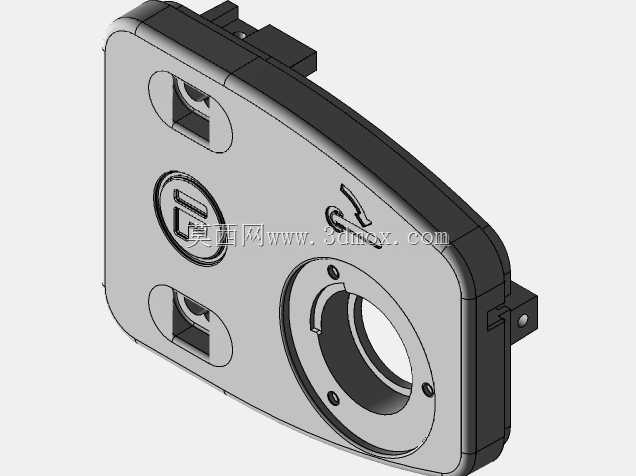

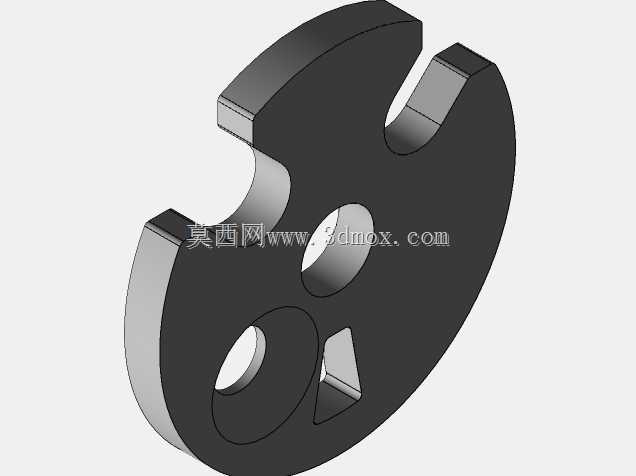

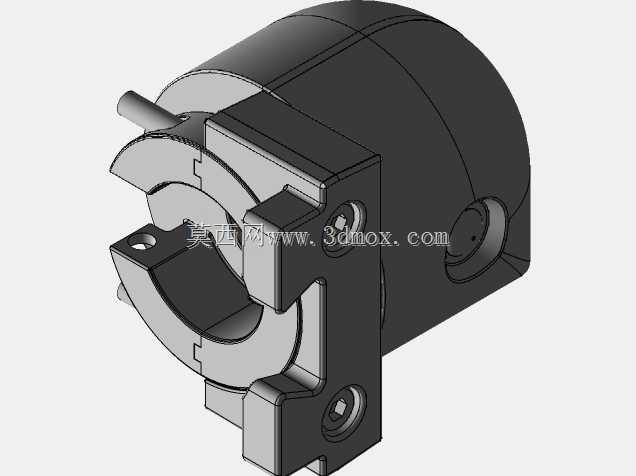

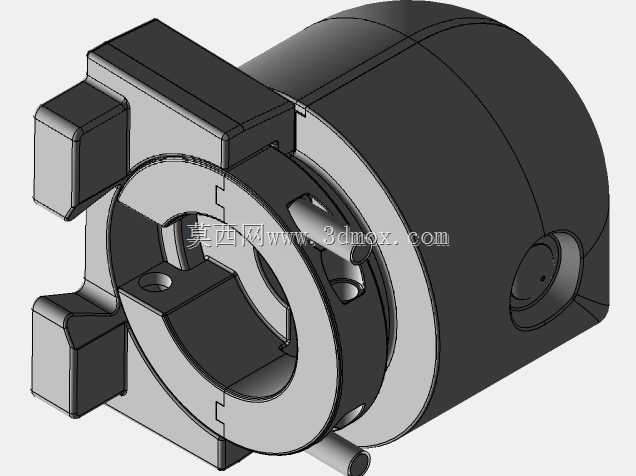

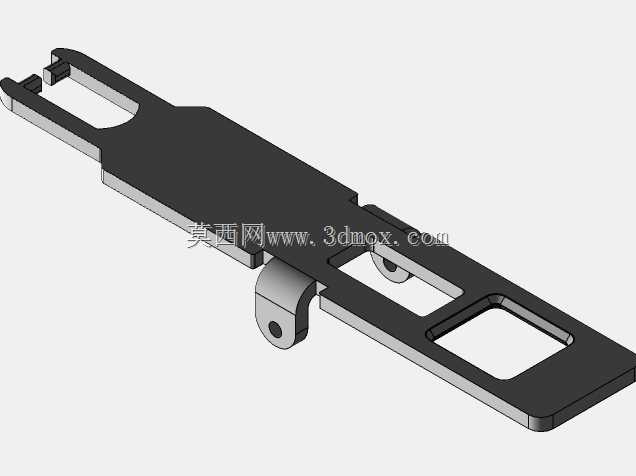

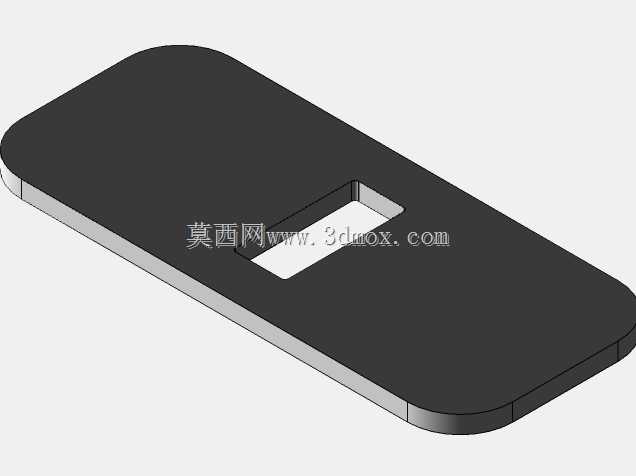

工业机器人立柱式安全防护装置结构

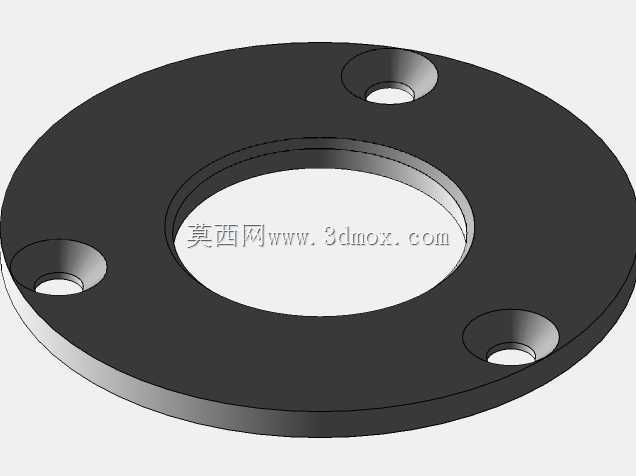

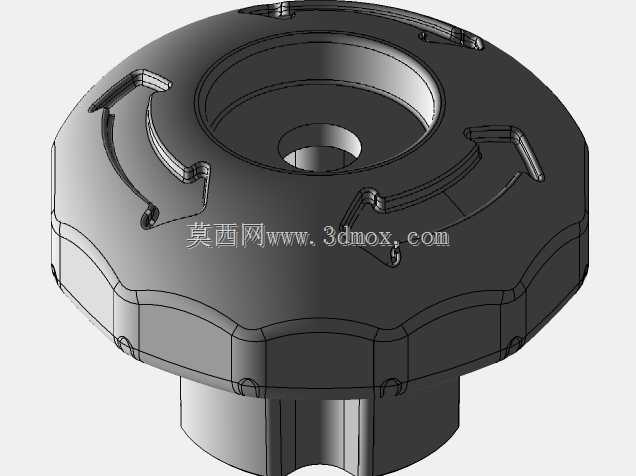

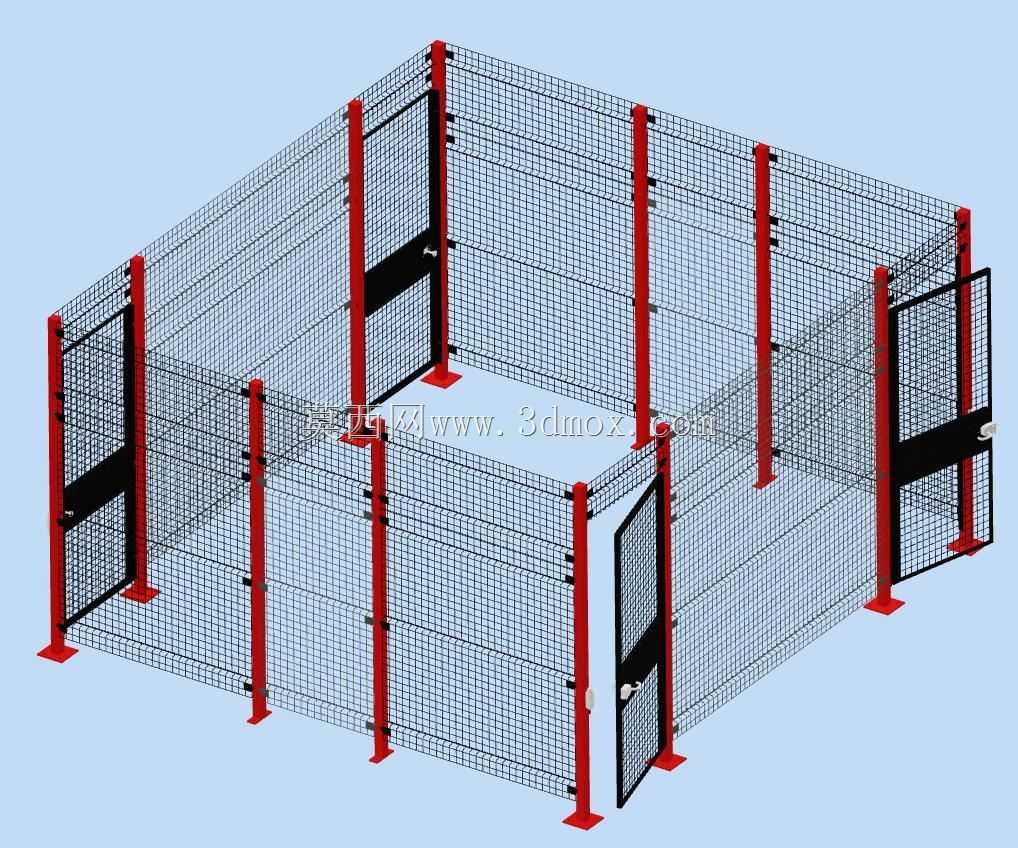

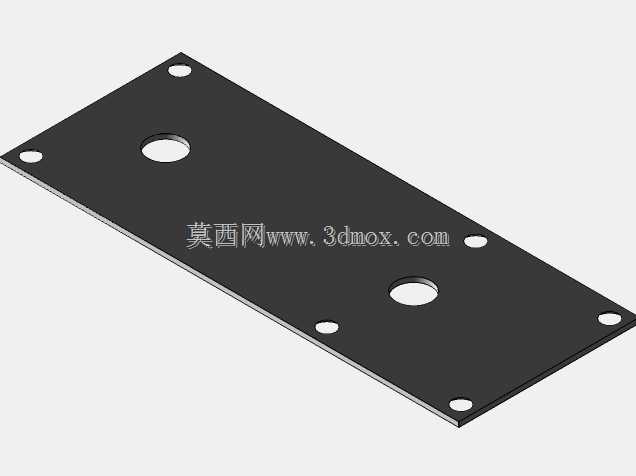

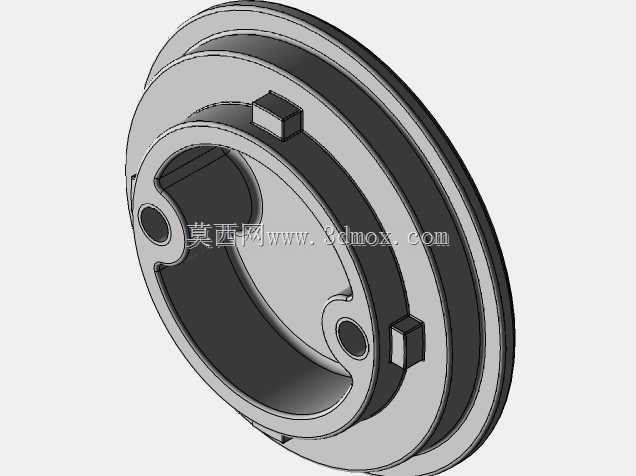

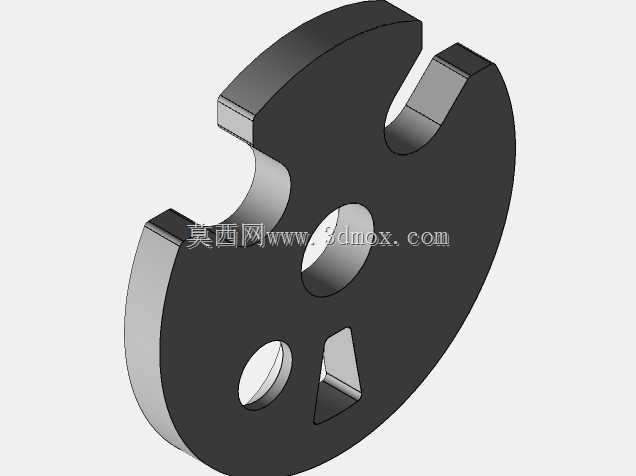

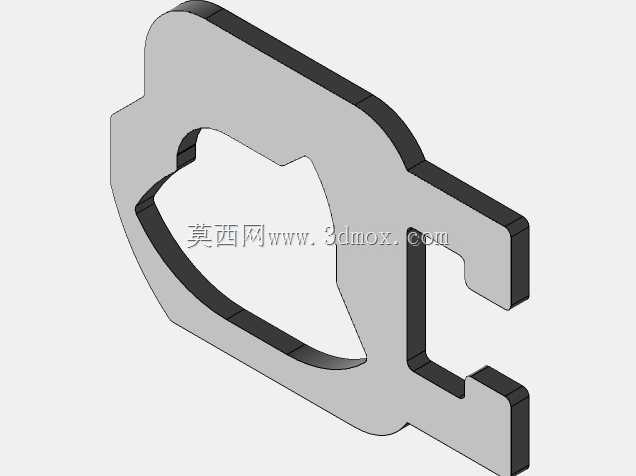

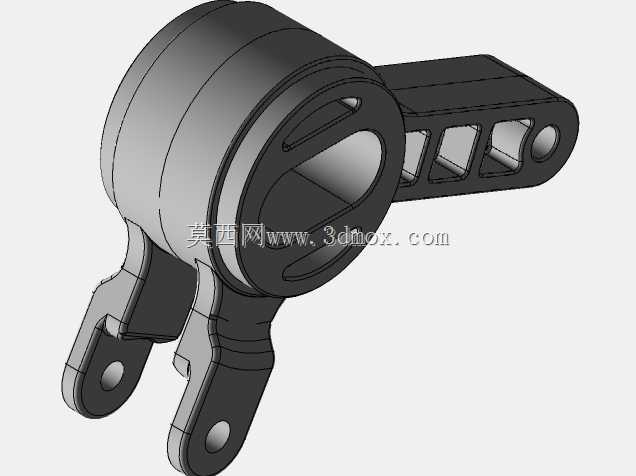

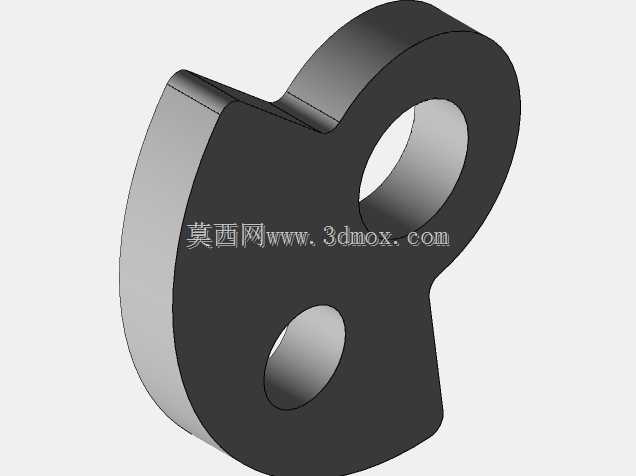

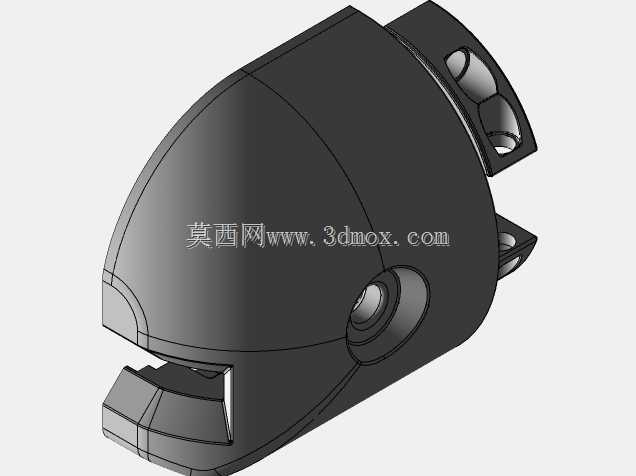

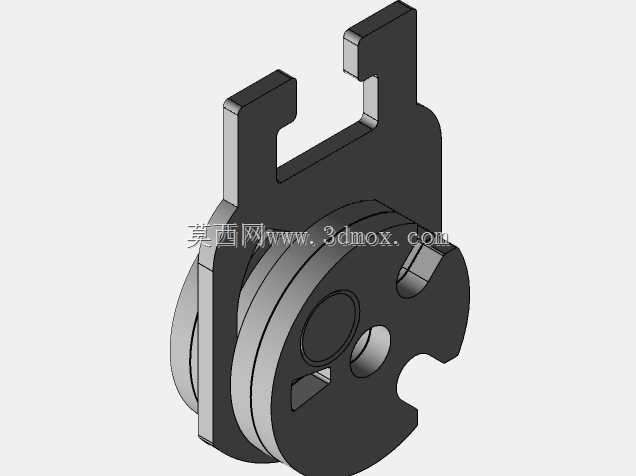

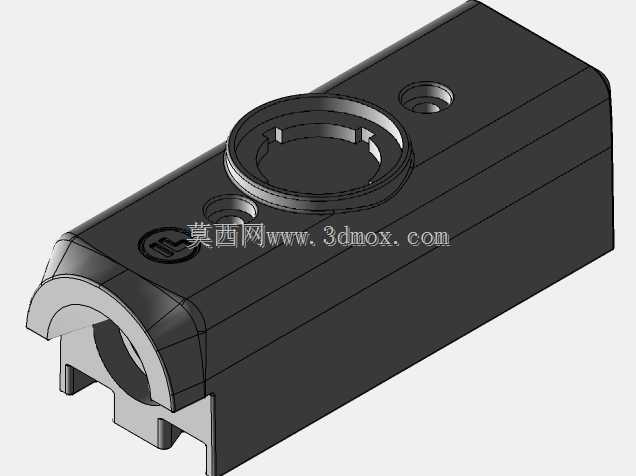

　　这套立柱式防护结构主要面向工业机器人作业区域的物理隔离场景，在汽车零部件焊装、3C产品组装、物流码垛等存在机器人高速运动轨迹的工位中，这类防护立柱是搭建安全防护围栏的核心支撑构件，区别于普通车间隔断，它需要承受人员意外倚靠、物料转运剐蹭的侧向载荷，同时要适配不同高度的防护网、安全光栅安装需求，避免机器人运行过程中无关人员误入作业半径引发安全事故。从结构设计来看，主体采用等截面直杆构型，底部设置方形安装法兰盘，法兰盘上预留均匀分布的螺栓过孔，可直接通过膨胀螺栓固定在车间硬化地面上，不需要额外做预埋基础，安装时只需要保证立柱垂直度偏差不超过千分之二，就能满足后续防护网片的装配精度要求；顶部设置圆形封盖，

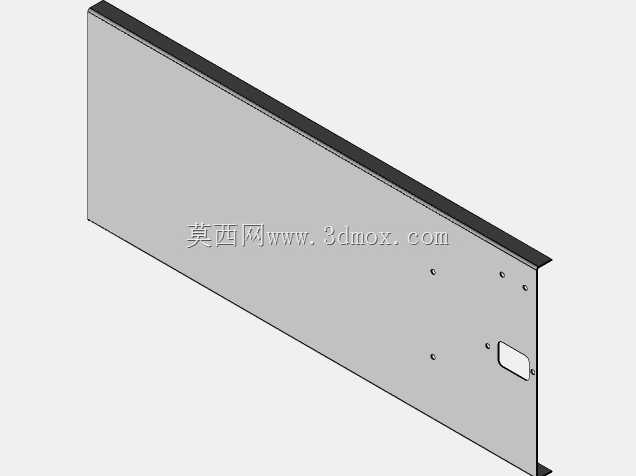

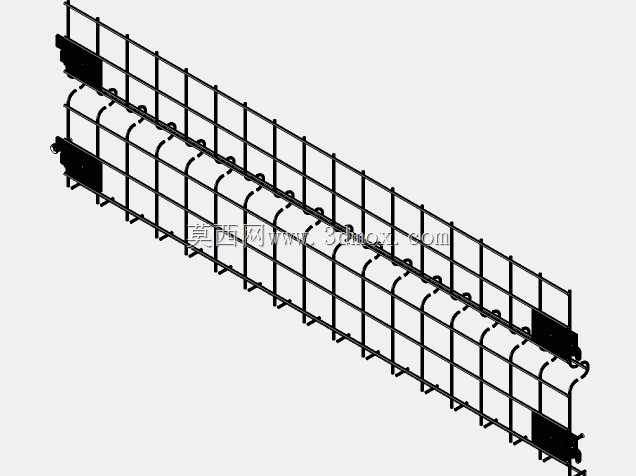

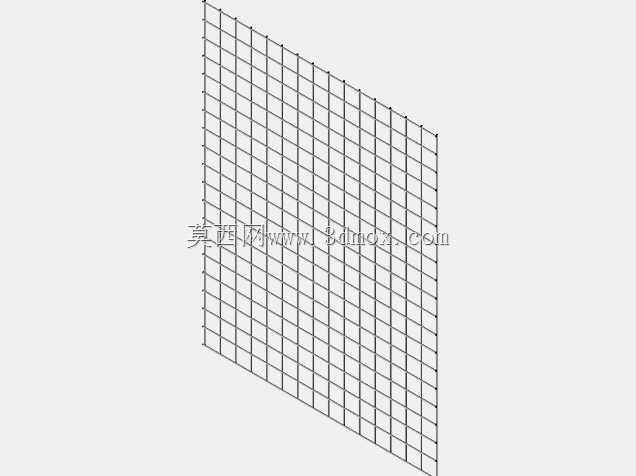

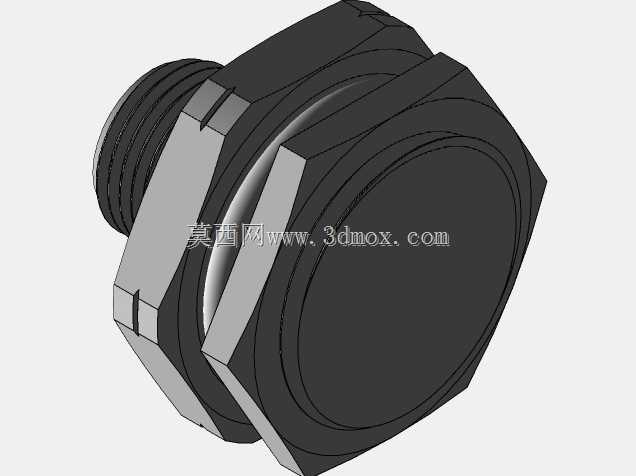

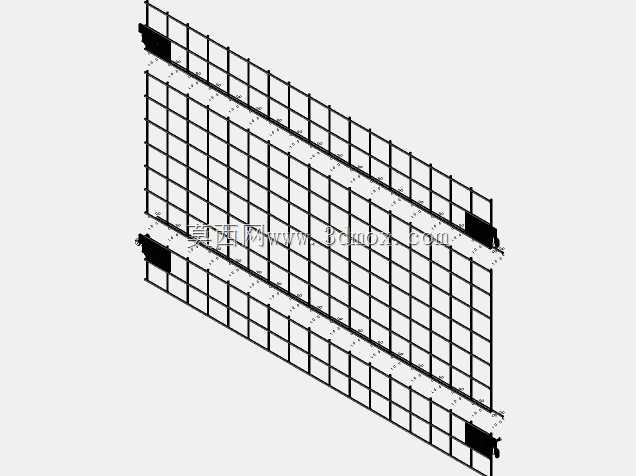

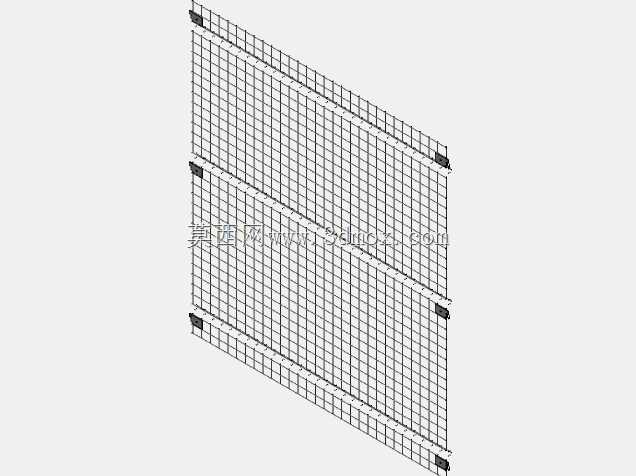

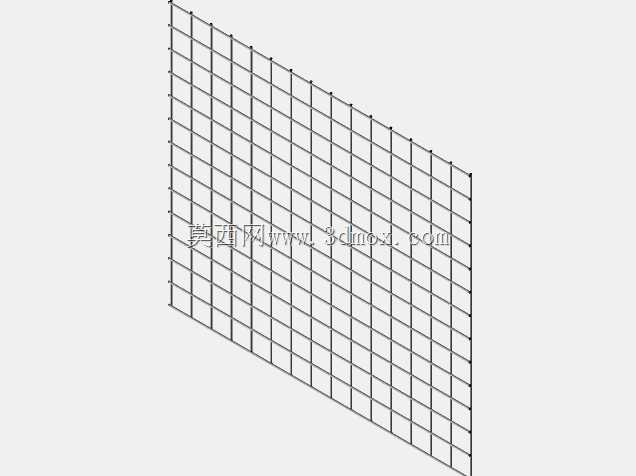

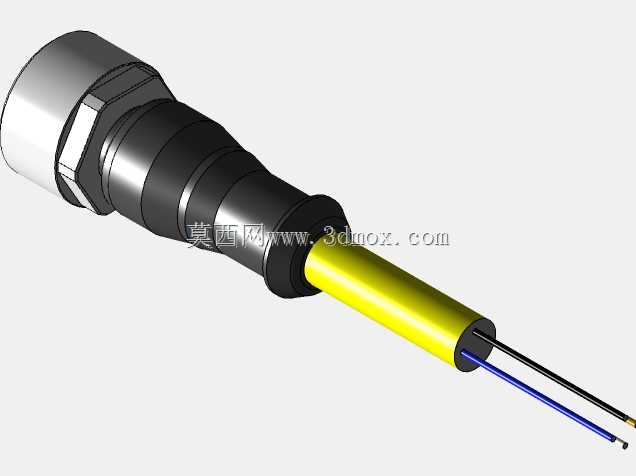

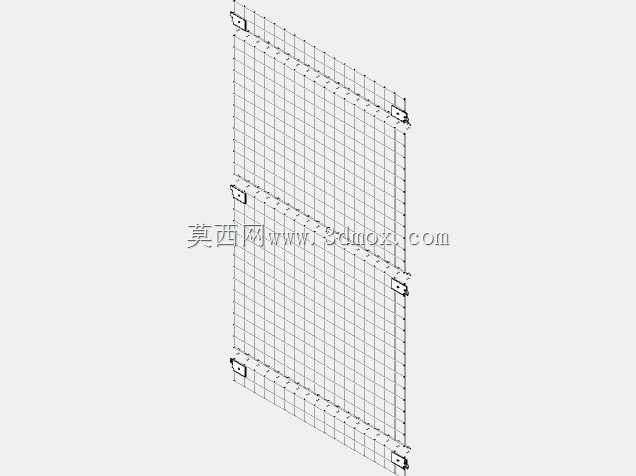

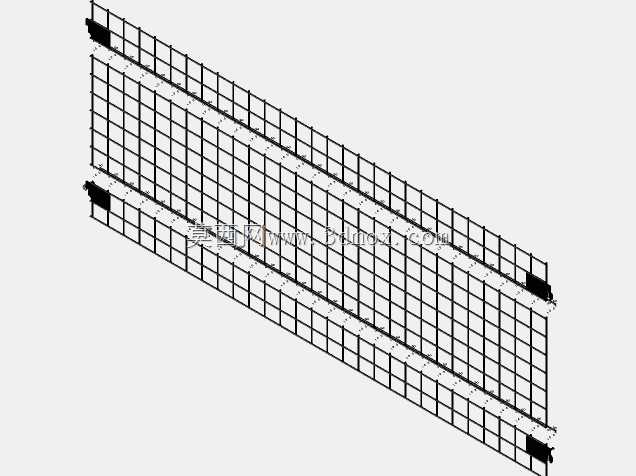

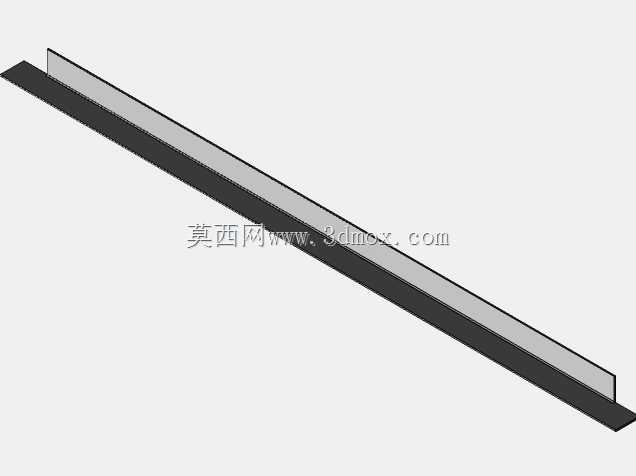

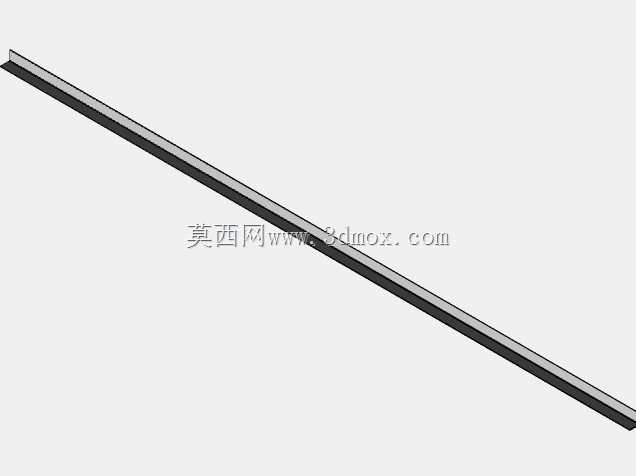

　　一方面避免立柱内部积灰积水锈蚀管壁，另一方面可以作为警示标识、安全提示牌的安装位，部分工况下也可在顶部加装对射式光电传感器的安装支架，拓展安全检测功能。立柱主体的截面尺寸经过载荷校核，常规1.2米防护高度下，选用的管壁厚度可以承受150N/m的水平侧向冲击，完全符合机械安全防护装置的刚性要求，不会因为普通的外力碰撞出现明显变形导致防护失效；立柱沿高度方向预留了通用安装槽，可适配不同厚度的防护网片、亚克力挡板、钣金防护板的安装，不需要在现场对立柱进行二次钻孔加工，安装槽的间距设置兼容市面上主流的工业防护网安装孔位，单根立柱可同时满足两个垂直方向的防护面连接需求，在防护区域转角位置也可直接使用，不需要额外定制转角专用构件。

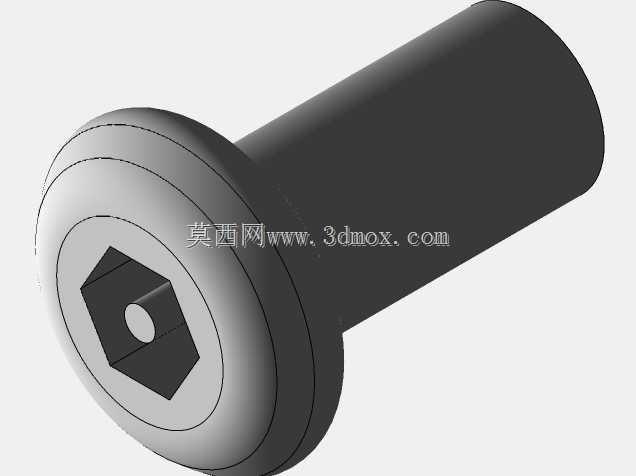

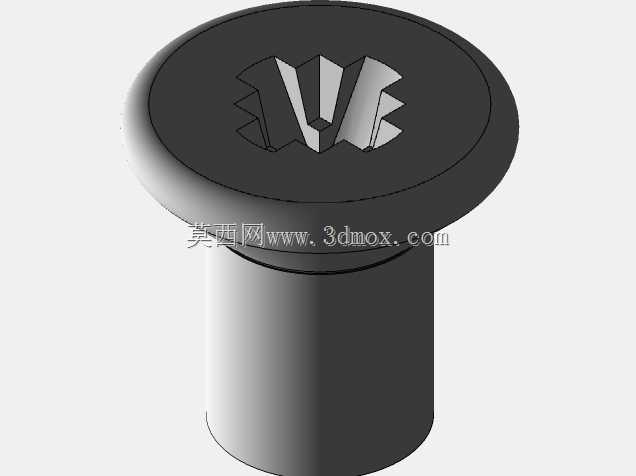

　　在实际产线布局中，这类防护立柱的安装边界需要结合机器人的最大运动包络线来确定，通常要求立柱安装位置距离机器人极限运动位置至少保留150mm的安全间隙，避免机器人运行过程中与防护结构发生干涉；相邻两根立柱的间距根据防护网片的常规尺寸设置在1米到1.5米之间，间距过大会导致防护网片的中部刚性不足，受到冲击时容易出现过大挠度，间距过小则会增加防护系统的整体成本。设计过程中还考虑了车间现场的拆装维护需求，所有连接部位均采用标准紧固件，不需要专用焊接设备就能完成组装，后期如果产线调整需要变更防护区域，只需要拆卸螺栓就能重新移位安装，构件的重复利用率可达90%以上；立柱表面做了喷塑处理，常规选用工程黄或者警示黑黄配色，

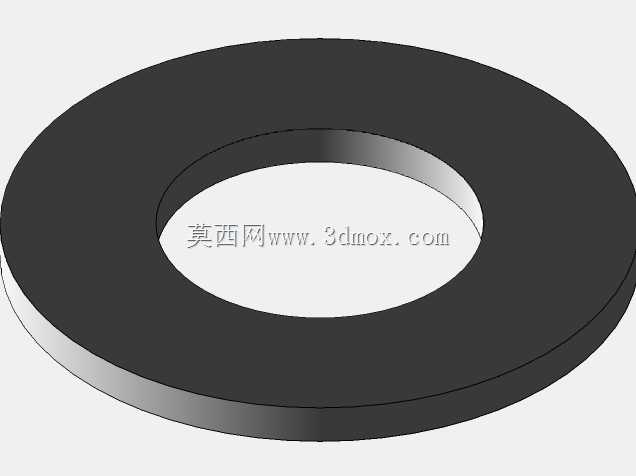

　　和车间普通设备形成明显视觉区分，提醒作业人员注意前方为机器人作业危险区域。不同于全封闭的机器人安全防护罩，这种立柱搭配网片的防护形式不会遮挡作业视线，现场管理人员可以直接观察到机器人的运行状态，同时空气流通性好，不会影响机器人作业区域的散热，对于焊接类存在烟尘的工位，也不会干扰焊烟净化系统的气流组织。在细节处理上，立柱底部的法兰盘和地面接触位置设置了橡胶减震垫，一方面可以弥补地面的不平整，保证立柱安装后的垂直度，另一方面可以缓冲设备运行传递到地面的振动，避免长期振动导致连接螺栓松动；顶部封盖和立柱主体采用卡扣式连接，不需要紧固件固定，后期需要在立柱内部穿设传感器线缆时，可以直接打开封盖操作，穿线完成后扣合封盖即可，兼顾了密封性和操作便利性。
