手摇式齿轮传动手钻结构设计

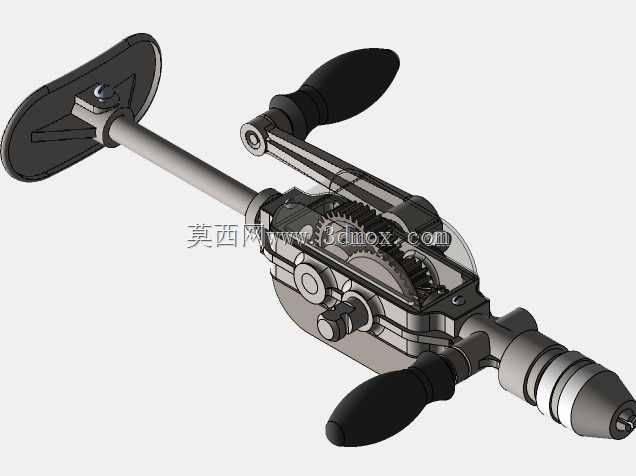

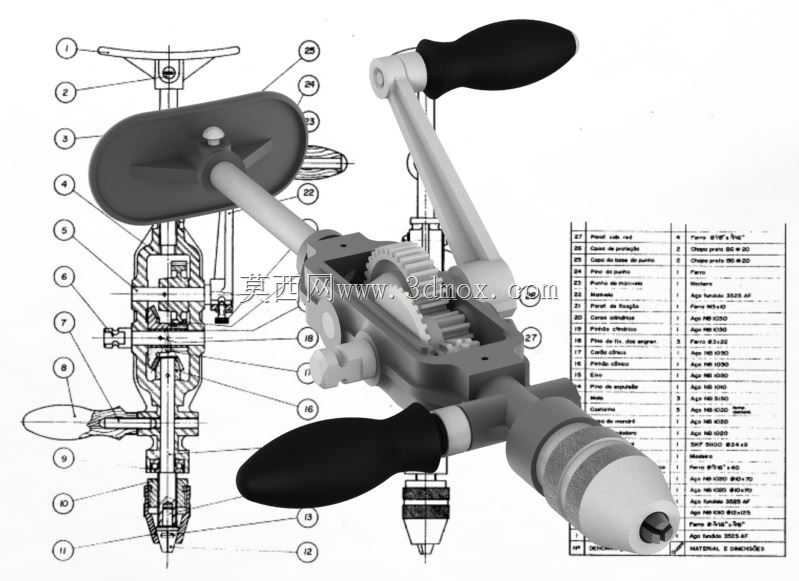

这款手动钻孔工具主要面向无电力供应的野外作业、狭小空间施工、精密小件手工加工等场景，在户外管线布设、家用五金维修、手工模型制作、珠宝首饰精细加工、木质工艺品打孔等场景中都能发挥稳定作用，无需外接电源即可完成钻孔作业，完全规避了电动工具受供电条件限制、线路牵绊影响操作灵活性的问题，即便在潮湿、易燃易爆等不适合使用电动设备的特殊作业环境中，也能安全完成钻孔操作。从功能特性来看，该手钻采用双握持手柄配合胸压托板的结构设计，作业时可将胸托抵靠在操作人员胸肩位置，通过身体施加稳定的轴向进给力，双手分别握持两个手柄带动主动齿轮转动，经齿轮组减速增扭后将动力传递至钻夹头输出端，相比单手柄手摇钻，这种结构能大幅降低操作人员的手部负荷，同时提升钻孔过程的稳定性，避免钻头发晃导致的孔位偏移、钻头折断问题；钻夹头采用通用三爪自定心结构，可适配不同直径的直柄钻头，覆盖日常作业中常见的小孔径钻孔需求，夹头锁紧结构操作简便，无需额外辅助工具即可快速更换钻头，适配不同材质的钻孔作业需求。在设计思路上，整体结构围绕手动作业的力传递效率优化展开，内部采用圆柱直齿轮啮合传动结构，将手柄端的大扭矩低转速输入，通过齿轮副的传动比匹配，转化为钻夹头端适合钻孔作业的转速输出，同时齿轮传动结构相比传统的伞齿轮手摇钻，加工难度更低、传动过程更平稳，长期使用的磨损量更小，维护成本更低；外壳采用分体式装配结构，所有传动部件都封闭在壳体内部，既可以避免作业过程中碎屑、灰尘进入传动啮合面影响传动顺畅度，也能防止操作人员衣物、手指卷入传动结构造成安全隐患；两个握持手柄采用符合人体工学的曲面造型，表面做防滑处理，长时间握持施力也不易产生滑脱、手部酸痛的问题，胸托部分采用大接触面的弧形造型，分散身体施压时的局部压强，提升长时间作业的舒适度。从安装与尺寸边界来看，整体结构紧凑，整体长度适配成年人单臂操作的活动范围，最大回转半径控制在常规手动工具的操作区间内，在狭小的柜体内部、设备间隙等空间中也能灵活操作，不会因为结构尺寸过大无法伸入作业区域；所有传动部件的装配都采用同轴定位设计，保证齿轮啮合间隙处于合理区间，既不会因为间隙过大产生传动旷量，也不会因为间隙过小导致转动卡滞，钻夹头与输出轴的连接采用标准接口，可兼容市面常规的同规格钻夹头配件，后期维护更换配件十分便捷，整体结构没有易损的复杂电子元件，仅需定期对齿轮啮合部位加注润滑脂即可长期保持顺畅的使用状态。
