双螺杆式平行夹持工装结构设计

这款平行夹持装置是机械加工、装配检修场景中常用的手动夹持工装，主要用于在钳工划线、工件修配、小型零件粘接固化、部件组对定位等作业中，提供稳定的平行夹紧力，避免被夹工件因受力不均出现倾斜、压痕或夹持移位问题。和普通单侧施压的夹持工具不同，该装置采用双螺杆同步施压结构，两块平行夹板在螺杆驱动下始终保持平行相对运动，能够适配不同厚度的规则块状、板状工件，夹持过程中不会对工件产生侧向推挤力，尤其适合夹持需要保证平行度要求的方形、矩形工件，比如模具镶块修配时的基准固定、小型钣金件粘接时的对位压紧、机加工工序间的工件转运夹持等场景，都能依靠稳定的平行夹持力保障工件定位精度。

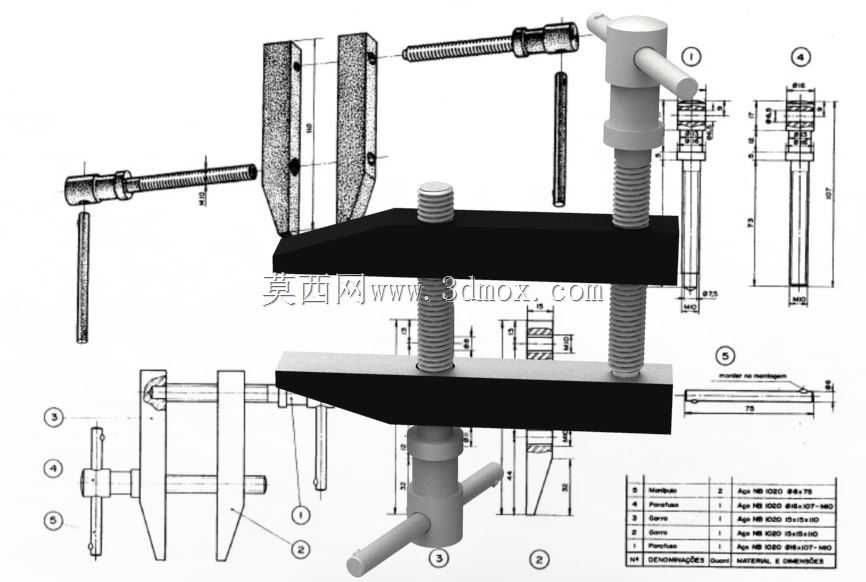

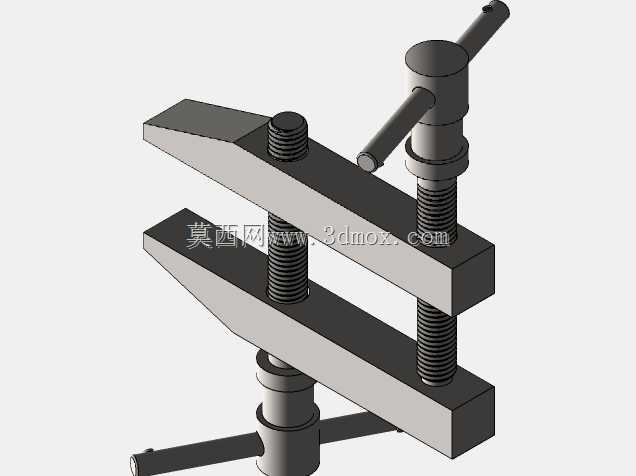

从功能设计来看，装置的核心施压部件为两根带T型转动手柄的传动螺杆，螺杆与上夹板通过螺纹配合传递压力，下夹板作为固定支撑面，两根螺杆对称分布在夹板两侧，转动顶部手柄时，螺杆会带动上夹板平稳下压，配合两块可拆卸的平行夹块，能够根据工件的外形调整夹持接触面积，避免小工件夹持时出现应力集中压伤工件表面，也能在夹持大尺寸工件时保证受力均匀。夹块与夹板之间采用定位销连接，拆装更换便捷，可根据作业需求更换不同材质的夹块，比如夹持软质金属或塑料工件时，可更换铜质或尼龙夹块，避免夹伤工件表面；夹持粗糙毛坯件时，可更换带防滑齿的淬火钢夹块，提升夹持摩擦力防止工件滑脱。

设计过程中重点考量了夹持的平行度精度与操作便捷性，两根螺杆的螺纹参数完全一致，传动螺距经过匹配计算，保证单侧转动手柄时夹板不会出现卡滞或偏斜，手柄采用T型穿杆结构，不需要额外辅助工具，徒手即可施加足够的夹紧力，适合现场检修、零散加工作业的快速装夹需求。整体结构的安装边界紧凑，夹板的开合行程覆盖常规小型工件的夹持厚度范围，整体重量轻便，既可以固定在工作台面上作为固定式台钳使用，也可以手持作为便携夹具应对现场临时夹持需求，夹板的工作面经过平面度处理，夹持后工件的基准面与夹板平面完全贴合，能够为后续的划线、测量、修配作业提供可靠的定位基准，减少装夹找正的辅助时间。同时装置的所有传动部件都暴露在外侧，日常清理维护十分便捷，螺杆部位定期涂抹润滑脂即可保证长期传动顺畅，夹块磨损后仅需更换对应配件即可恢复使用精度，整体耐用性强，能够适应车间多粉尘、多油污的作业环境。
