处理炉配套钻孔加工定位夹具结构

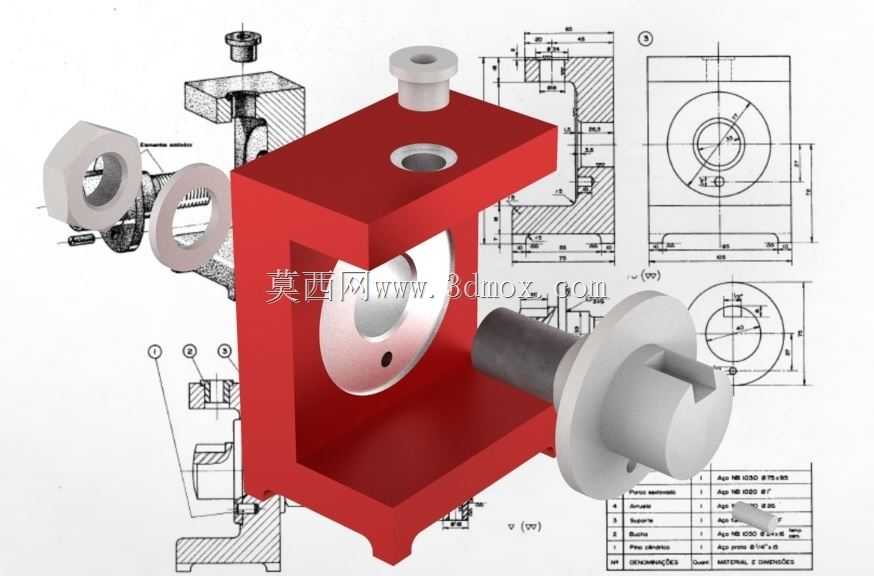

这款钻孔夹具主要应用于热处理炉配套零部件的钻孔加工工序，在金属零部件机加工环节中承担工件精准定位与装夹固定的核心作用，能够有效解决异形结构件钻孔过程中定位偏移、装夹不稳的常见问题，适配中小批量零部件的钻削加工场景，可在立式钻床、台式钻床等常规钻削设备上配套使用，帮助操作人员快速完成工件装夹找正，大幅降低单件加工的辅助耗时，同时提升孔位加工的位置精度与批次一致性。从功能特性来看，该夹具采用框式主体承载结构，红色主体为核心承载基座，具备足够的结构刚性，可承受钻削过程中的轴向进给力与切削振动，避免装夹变形影响加工精度；夹具配套多组定位衬套、锁紧螺母与导向轴组件，可根据待加工工件的外形轮廓调整定位基准，其中带法兰的导向轴可穿过工件内孔实现径向定位，顶部的钻套组件可直接引导钻头进给，保证钻孔的垂直度与位置度，侧面的锁紧机构可快速完成工件的夹紧与松卸，操作流程简便，无需复杂的调校步骤即可完成装夹。在设计思路上，该夹具优先遵循基准重合原则，将工件的设计基准作为装夹定位基准，减少基准不重合带来的位置误差，同时兼顾装夹操作的便捷性，所有锁紧操作均可在夹具外侧完成，无需探入夹具内部操作，提升加工过程的操作安全性；结构上采用模块化拆分设计，易磨损的钻套、定位衬套均为可更换结构，长期使用出现磨损后可单独更换配件，延长整套夹具的使用寿命，降低工装维护成本。从安装边界与尺寸适配来看，该夹具整体为方正框型结构，底部设置有安装定位槽，可直接通过螺栓固定在钻床工作台上，安装基面平整，无需额外制作过渡连接基板；夹具内部装夹空间可适配一定尺寸范围内的盘类、套类异形工件，钻套位置与待加工孔位精准对应，可保证钻孔加工时钻头不会出现偏摆，加工出的孔位同轴度、垂直度均可满足热处理炉零部件的装配精度要求，装夹过程中不会对工件已加工表面造成压伤，适配精加工后工件的钻孔工序需求。
