普伦萨德科尔特阿达多科纳西门托工装夹具

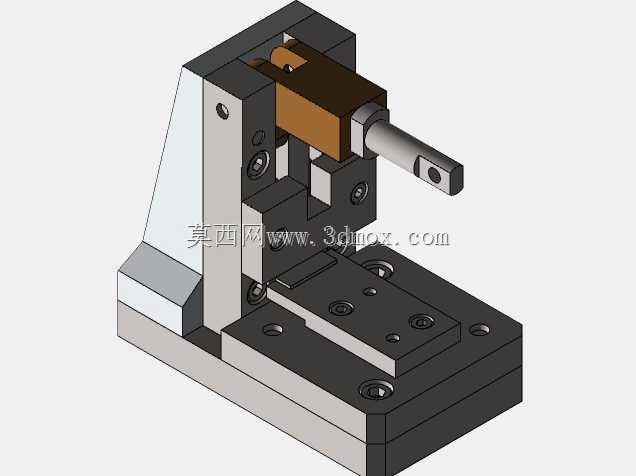

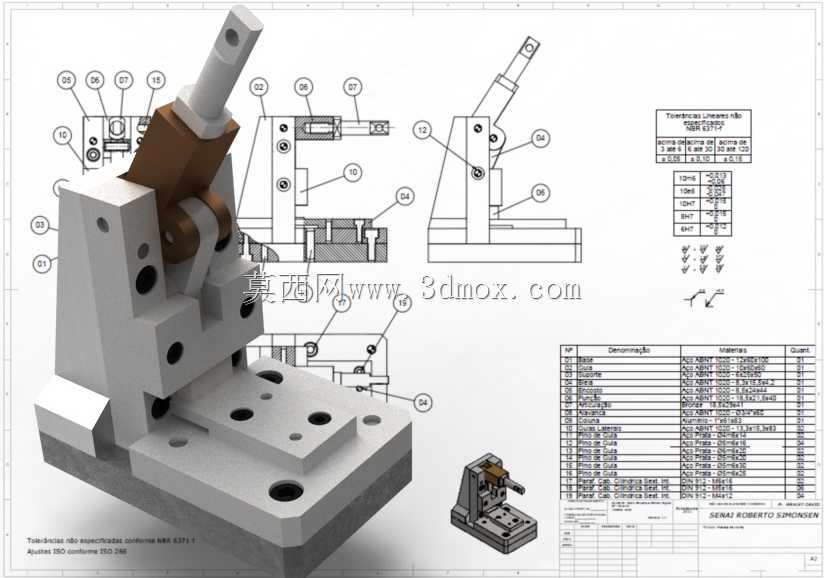

这款工装夹具主要应用于精密机械加工场景，针对小型异形零部件的铣削、钻孔、攻丝等机加工工序设计，能够在批量生产过程中为待加工工件提供稳定的定位与夹紧支撑，避免加工过程中工件出现位移、振动导致的尺寸超差、表面粗糙度不合格等问题，可适配普通立式铣床、加工中心等常见机加工设备的工作台安装，也可配套在自动化产线的上料工位完成工件的预装夹定位。从功能特性来看，该夹具采用模块化分体式结构设计，底座为带多组安装沉孔的板式结构，能够通过T型螺栓直接固定在机床工作台的T型槽上，安装孔位的间距设计兼容多数常规机床的工作台槽距，无需额外制作过渡转接板即可完成装夹固定。夹具的主体支撑部分采用L型立式布局，搭配可摆动的压臂结构，压臂与支撑座之间通过铰接销轴连接，配合斜向的锁紧组件，能够实现快速开合，操作人员上下工件时只需扳动锁紧件即可抬起压臂，放置工件后压下锁紧件即可完成夹紧，单工位装夹耗时可控制在数秒内，能够有效提升批量加工的上下料效率。设计过程中充分考虑了异形工件的定位需求，支撑座上设置了多组定位销孔与可调支撑钉安装位，能够根据待加工工件的外形轮廓调整定位点位置，避免工件装夹时出现过定位或者定位不足的问题，同时压臂的压紧端采用铜质镶块，既能够保证足够的压紧力，又可以避免压伤工件的已加工表面，减少工件装夹过程中的外观损伤。从安装边界来看，夹具整体底座的长宽尺寸适配小型加工中心的工作台行程，立式结构的高度控制在机床主轴的有效加工行程范围内，不会出现主轴干涉的问题，夹具上所有的活动部件都设置了限位结构，避免开合过程中部件脱落或者超行程运动，同时各铰接位置都设计了润滑注油孔，日常维护时只需定期注入润滑脂即可保证活动部件的顺畅动作，无需频繁拆解保养。该夹具的结构紧凑，占用工作台面积小，可在同一台机床上并排安装多组同型号夹具，实现多工件同时装夹加工，进一步提升设备的加工效率，适合小型精密五金零件、汽配小零件的批量加工场景使用。
