机械传动装配组件结构设计

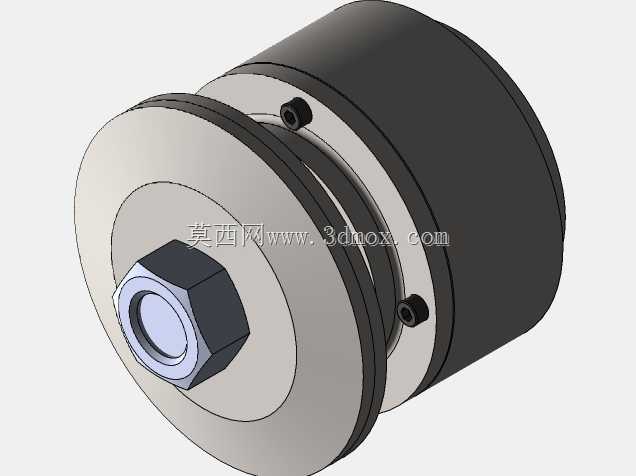

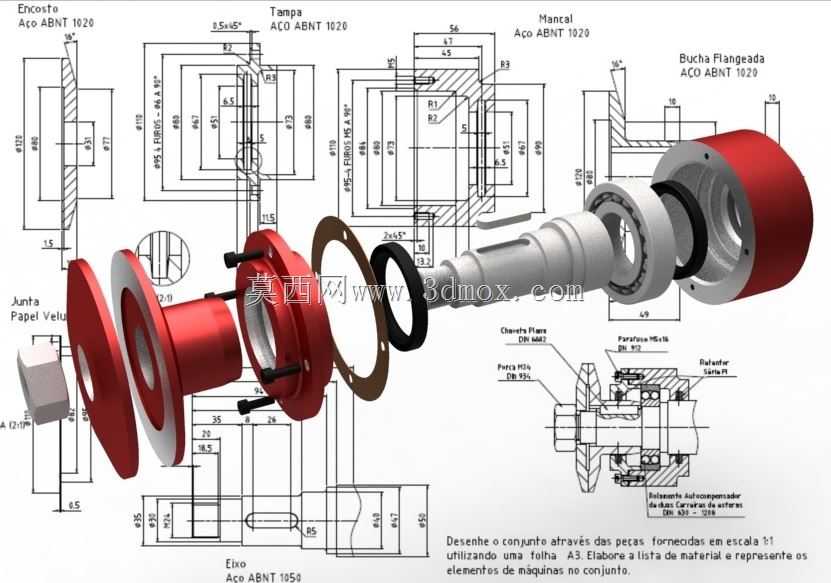

这套机械传动装配组件，主要应用于中小型动力传输场景，常见于工业输送设备、小型机床进给单元、轻工生产流水线的动力传递环节，承担着将动力源输出的扭矩稳定传递至执行端的核心作用，同时可在传动路径中实现径向支撑、轴向限位以及旋转动密封的复合功能，避免传动过程中出现轴系窜动、润滑介质泄漏、外界粉尘杂质侵入传动腔的问题。整套组件采用同轴串联的装配逻辑，以阶梯传动轴作为核心承载构件，轴段根据不同配合需求设计了差异化的直径公差带，分别对应轴承内圈配合位、密封件安装位、法兰连接定位位以及动力输入端的装夹位，各轴段之间设置有退刀槽与轴肩结构，既满足加工过程中的工艺避让需求，也能为各装配件提供精准的轴向定位基准，确保装配后各零件的同轴度误差控制在传动允许的范围内。组件两端的法兰类构件分别承担不同功能，输入端法兰用于和动力源的安装基座对接，法兰端面设计有均匀分布的螺栓连接孔，可根据安装场景匹配不同规格的紧固件，法兰止口与基座定位孔采用小间隙配合，保证安装后轴系与动力输出轴的对中精度；输出端法兰则与执行机构的腔体连接，法兰内侧设置有密封件安装槽，可配套安装橡胶密封圈，实现传动腔与外界环境的密封隔离。中间的支撑部位配置有滚动轴承，轴承外圈与壳体类构件的轴承室配合，内圈与传动轴的轴承位过盈配合，为旋转的轴系提供稳定的径向支撑，降低传动过程中的旋转摩擦阻力，轴承两侧设置有挡圈类限位零件，可承受传动过程中产生的轴向载荷，避免轴承在高速旋转时出现轴向移位。整套组件的安装边界充分考虑了通用设备的安装空间需求，径向最大尺寸为端部法兰的外圆直径，轴向总长度覆盖从输入端法兰端面到输出端连接位的全部尺寸，各外伸轴段的长度与直径均匹配通用标准件的安装尺寸，无需额外定制非标连接件即可完成与常规动力源、执行机构的对接。设计过程中充分兼顾了装配与维护的便捷性，各零件均采用从轴端依次套装的装配顺序，拆卸时可使用通用拉拔工具完成轴承、法兰等零件的拆解，无需破坏零件本身即可完成密封件、轴承这类易损件的更换，有效降低设备后期的维护成本。同时各零件的结构均适配常规的机械加工工艺，轴类零件可通过普通车床、外圆磨床完成加工，法兰类零件可通过车削、钻孔工序完成加工，密封槽、挡圈槽等细部结构均可采用标准刀具加工成型，无需特殊定制加工刀具，适合批量生产与配套使用。
