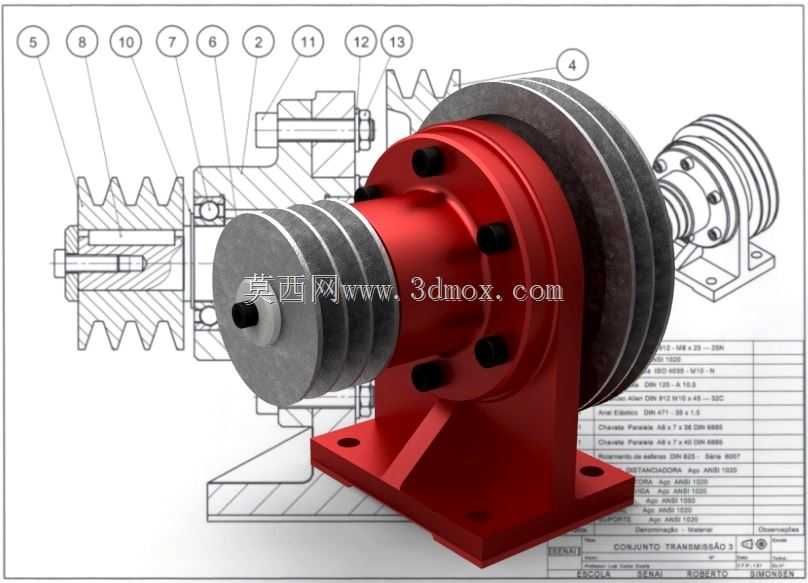

带轮式机械传动装配结构

项目分类:3D模型 发布时间:2021-05-26 ID:187598
  • 带轮式机械传动装配结构
  • 带轮式机械传动装配结构

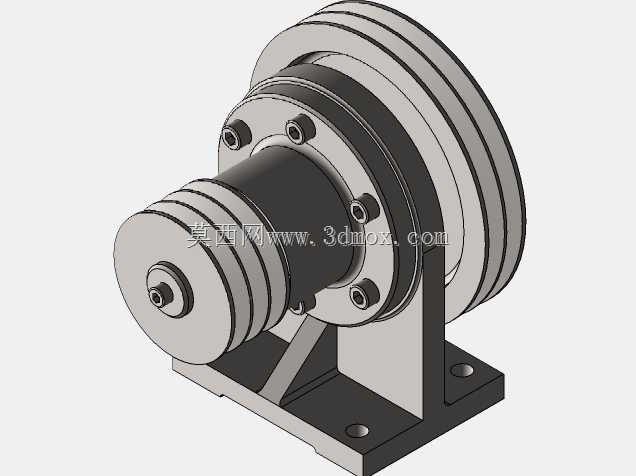

该传动装配结构主要应用于中小功率的工业设备动力传输场景,常见于轻工生产线、小型加工设备、农用作业机具的动力传递环节,承担着将原动机输出的转速与扭矩通过带传动方式平稳传递至执行端的核心作用,可在多尘、有轻微振动的常规车间环境下长期稳定运行,适配电机与工作端存在一定轴距差的动力布局需求,能通过带传动的柔性特性缓冲负载冲击,避免硬连接带来的部件磕碰损伤。从功能特性来看,该结构采用双组带轮布局,输入端为小直径多槽带轮,可适配不同规格的V型传动带,输出端配置大直径带轮组,能够根据实际传动比需求灵活匹配转速输出,中部的筒状壳体内部集成了传动轴与支撑组件,底部的一体式铸造支座带有加强筋结构,可承受传动过程中产生的径向载荷与轴向窜动,支座底板预留的安装孔可直接通过螺栓固定在设备安装基面,无需额外加工适配支架。设计思路上,整体采用模块化装配逻辑,所有部件均围绕中心传动轴做同轴布局,壳体与支座采用一体化铸造成型后做机加工处理,保证各安装面的形位公差满足装配要求,端盖与壳体采用螺栓紧固连接,便于后期拆解维护内部的轴系部件,带轮与轴之间采用键连接传递扭矩,同时配置轴向锁紧结构避免带轮运转过程中出现轴向位移,外露的转动部件轮廓做了圆角过渡处理,减少运转过程中的应力集中问题。从安装边界来看,整体结构的重心落在底部支座的中心区域,安装时需保证支座底板与安装基面的贴合度不低于85%,输入端带轮的中心高度与原动机输出轴中心高度偏差需控制在允许范围内,输出端带轮的安装位置需预留足够的传动带张紧调节空间,壳体外侧的螺栓紧固位置需预留扳手操作空间,整体径向尺寸可适配常规设备的安装舱位布局,不会与周边相邻部件产生运动干涉,装配完成后可通过手动盘车检查转动灵活性,确认无卡滞、异响后即可投入带载运行。
