20吨立式液压千斤顶三维结构设计

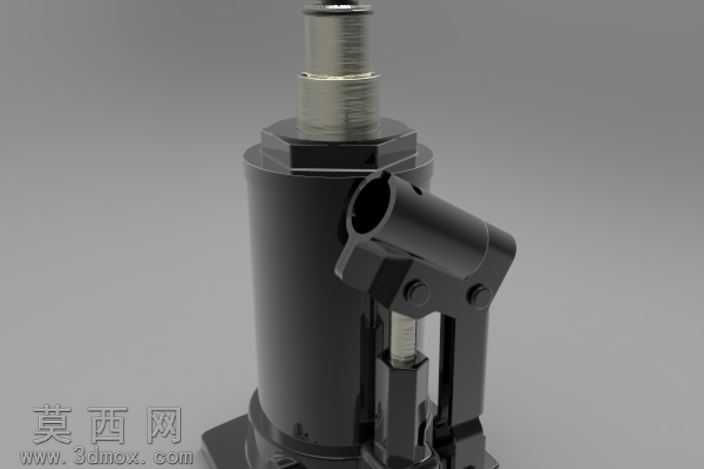

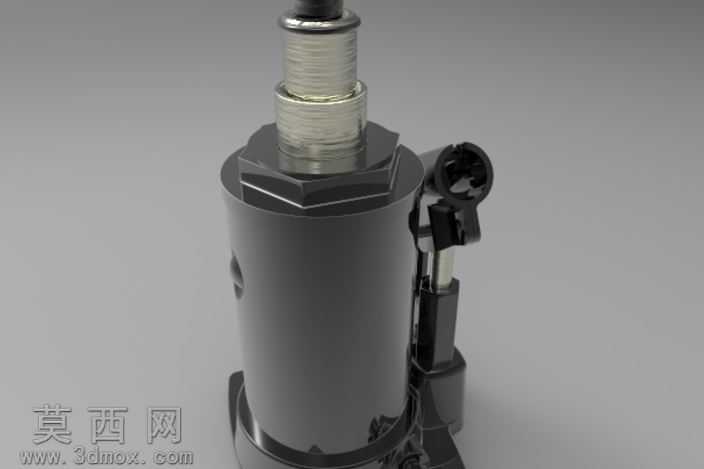

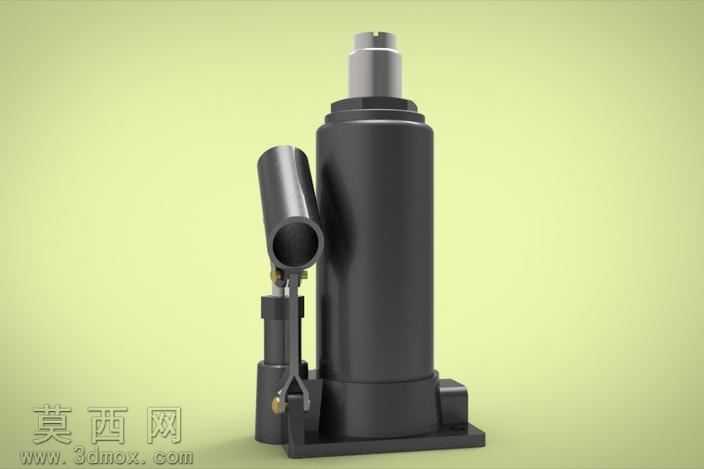

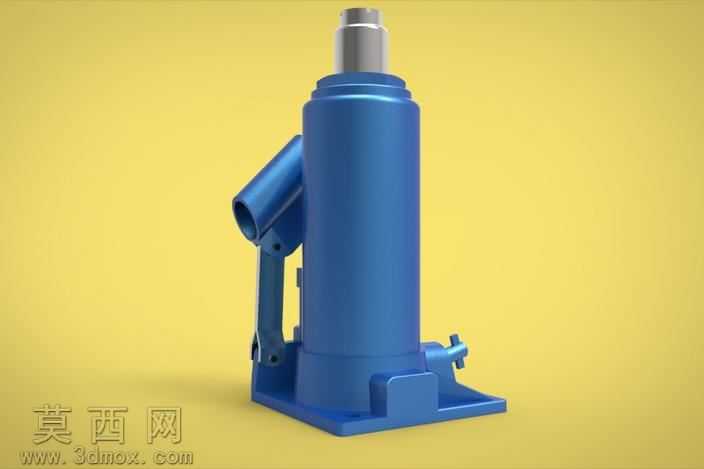

本作品为20吨额定承重的立式液压千斤顶三维建模成果，建模过程严格遵循液压起重工具的实际工程尺寸比例，完整还原了手动立式液压千斤顶的全部核心结构。建模阶段首先完成整体基准坐标系搭建，按照从内到外的装配逻辑依次构建各零部件：首先完成内部柱塞泵芯、单向阀组、高压油腔、储油腔的流体通路结构建模，确保各腔室的密封配合面尺寸公差符合液压元件的设计规范，随后完成外部缸筒、多级顶升柱塞、底座承托结构、手动压杆铰接支架、回油阀旋钮的实体建模，所有铰接部位的销轴、铰接孔均按照实际装配间隙预留合理公差，保证模型可模拟真实的压杆摆动、柱塞顶升动作。材质渲染阶段针对不同部件匹配对应真实材质：缸体外壁采用哑光黑色喷塑金属材质，还原工业级千斤顶的表面处理工艺，顶升柱塞表面采用高光亮铬金属材质，模拟活塞杆的精磨镀铬表面效果，手动压杆采用哑光黑色锻钢材质，底座采用厚重的铸钢哑光材质，铰接销轴采用亮面不锈钢材质，回油阀旋钮采用防滑滚花金属材质，渲染时采用柔和的工业产品打光方案，突出各部件的材质质感与结构轮廓，清晰展现各部件的装配关系。设计过程中重点考量了液压千斤顶的受力传递逻辑，底座采用加大直径的圆盘结构保证承重稳定性，缸筒与底座的连接部位做了加厚过渡处理避免应力集中，手动压杆的铰接点位置经过力臂比例优化，匹配20吨承重所需的液压增压比，顶升柱塞的多级限位结构完整还原，防止柱塞超行程脱出，回油阀的位置设置在便于手动操作的缸体侧下方，符合实际产品的人机操作逻辑。整个模型装配关系完整，无结构干涉问题，各部件的连接逻辑完全贴合真实液压千斤顶的工作原理，可用于液压传动教学、起重工具结构展示、相关产品设计参考等场景，清晰展现了手动液压起重设备的内部构造与工作逻辑。
